Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DTWA100'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

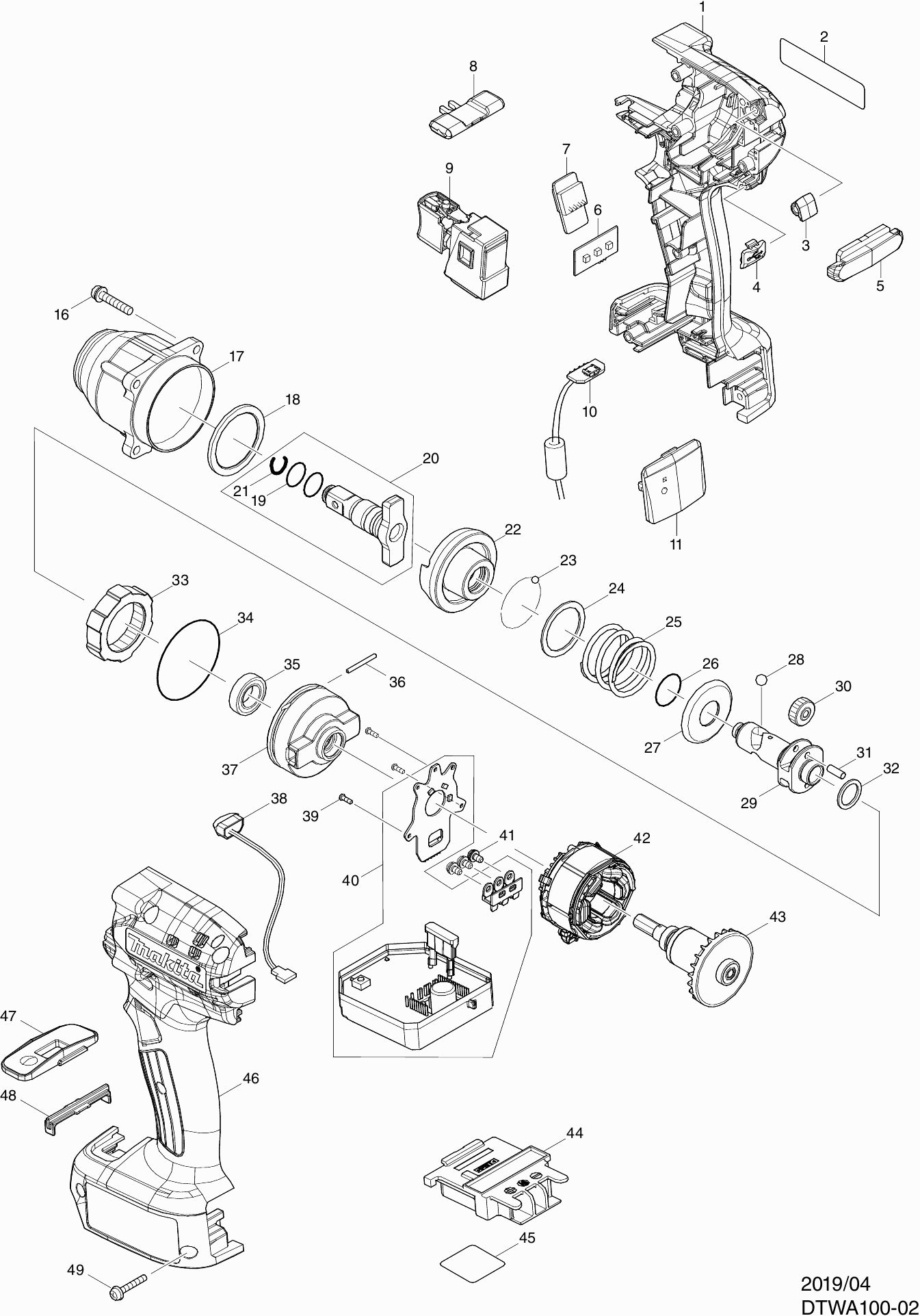

Zeichnungen der Makita DTWA100
Teileliste der Makita DTWA100
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 183P03-6 | |||
| Gummistift 6 | ||||
| 001C10 | 263005-3 | 0.83 | 0.99 | |
| Sechskantmutter M3 | ||||
| 001C20 | 931002-4 | 0.83 | 0.99 | |
| Namensschild DTWA100 | ||||
| 002 | 855U90-2 | 0.83 | 0.99 | |
| Abdeckkappe rot | ||||
| 003 | 459416-0 | 3.54 | 4.21 | |
| USB-Abdeckkappe | ||||
| 004 | 144709-5 | 2.71 | 3.22 | |
| Linse | ||||
| 005 | 457484-7 | 2.02 | 2.40 | |
| Lichtkreis DTD040 | ||||
| 006 | 620A98-3 | 9.24 | 11.00 | |
| Summerkreis DTDA-Serie | ||||
| 007 | 620A97-5 | 8.21 | 9.77 | |
| Schalterknopf | ||||
| 008 | 455053-8 | 0.83 | 0.99 | |
| Kompletter Schalter DTDA140 | ||||
| 009 | 140L08-5 | 33.36 | 39.70 | |
| Schalterkappe DTDA Serie | ||||
| 009C10 | 422465-0 | 5.06 | 6.02 | |
| USB-Schaltung DTDA-Reihe | ||||
| 010 | 620A99-1 | 11.82 | 14.07 | |
| Abdeckkappe STM 1800 | ||||
| 011 | 459402-1 | 8.21 | 9.77 | |
| Schraube 4x22 | ||||
| 016 | 265145-3 | 0.83 | 0.99 | |
| Schlaggehäuse B DTWA100 | ||||
| 017 | 140L06-9 | 38.75 | 46.11 | |
| Kugellager 68/14LLU DTDA Serie | ||||
| 017C10 | 210177-5 | 5.06 | 6.02 | |
| O-Ring 24 | ||||
| 017C20 | 213380-7 | 0.83 | 0.99 | |
| 18mm DTDA-Serie Unterlegscheibe | ||||
| 017C30 | 267063-1 | 0.83 | 0.99 | |
| Seeger-Ring R24 | ||||
| 017C40 | 962113-4 | 0.83 | 0.99 | |
| Nylonscheibe 30mm DTD171 | ||||
| 018 | 261160-5 | 0.83 | 0.99 | |
| O-Ring 12 | ||||
| 019 | 213118-0 | 0.83 | 0.99 | |
| Amboss E 9.5 DTW070 | ||||
| 020 | 136118-2 | 169.36 | 201.54 | |
| Federring 7 | ||||
| 021 | 231964-9 | 1.20 | 1.43 | |
| Schlagstück C DTWA100 | ||||
| 022 | 327344-6 | 41.77 | 49.71 | |
| Stahlkugel 3.5 | ||||
| 023 | 216040-0 | 0.83 | 0.99 | |
| Flache Unterlegscheibe 24 | ||||
| 024 | 267175-0 | 0.83 | 0.99 | |
| Druckfeder 25 D DTWA100 | ||||
| 025 | 232527-4 | 23.06 | 27.44 | |
| O-Ring 14mm | ||||
| 026 | 213541-9 | 0.83 | 0.99 | |
| Unterlegscheibe 14 | ||||
| 027 | 267851-6 | 1.18 | 1.40 | |
| Stahlkugel 5.6 | ||||
| 028 | 216041-8 | 0.83 | 0.99 | |
| Achse B DTDA100 | ||||
| 029 | 327355-1 | 118.43 | 140.93 | |
| Zahnrad 16 DTWA/DTDA-Serie | ||||
| 030 | 226896-3 | 3.44 | 4.09 | |
| Stift 3.5 | ||||
| 031 | 256173-9 | 0.83 | 0.99 | |
| Unterlegscheibe 12 | ||||
| 032 | 267104-3 | 0.83 | 0.99 | |
| Zahnrad 39 DTDA-Serie | ||||
| 033 | 226895-5 | 5.06 | 6.02 | |
| O-Ring 42 | ||||
| 034 | 213561-3 | 0.83 | 0.99 | |
| Kugellager 6801llb | ||||
| 035 | 210112-3 | 5.06 | 6.02 | |
| Stift 2mm DTDA-Serie | ||||
| 036 | 256555-5 | 0.83 | 0.99 | |
| Getriebegehäuse DTDA-Serie | ||||
| 037 | 459400-5 | 5.70 | 6.78 | |
| LED-Schaltung | ||||
| 038 | 620521-2 | 5.71 | 6.79 | |
| Parker Ck 2x6mm | ||||
| 039 | 266490-9 | 0.83 | 0.99 | |
| Controller DTWA100 | ||||
| 040 | 620A33-1 | 175.85 | 209.26 | |
| Kreuzschlitzschraube M3X6 | ||||
| 041 | 652069-6 | 0.83 | 0.99 | |
| Feld DTDA100 | ||||
| 042 | 629418-2 | 12.19 | 14.51 | |
| Motor DTWA100 | ||||
| 043 | 619574-6 | 68.13 | 81.07 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 044 | 643850-6 | 4.45 | 5.30 | |
| Seriennummer Etikett DTWA100 | ||||
| 045 | 855U95-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 183P03-6 | |||
| Gummistift 6 | ||||
| 046C10 | 263005-3 | 0.83 | 0.99 | |
| Sechskantmutter M3 | ||||
| 046C20 | 931002-4 | 0.83 | 0.99 | |
| Rotes Indikatorplatte DTDA100 | ||||
| 047 | 140L11-6 | 9.24 | 11.00 | |
| Indikationsetikett rot DTDA100 | ||||
| 047C10 | 819J54-4 | 5.06 | 6.02 | |
| Stopper DTDA-Serie | ||||
| 048 | 459424-1 | 2.36 | 2.81 | |
| Schraube M30x20 | ||||
| 049 | 251581-9 | 0.83 | 0.99 | |
