Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUA300'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

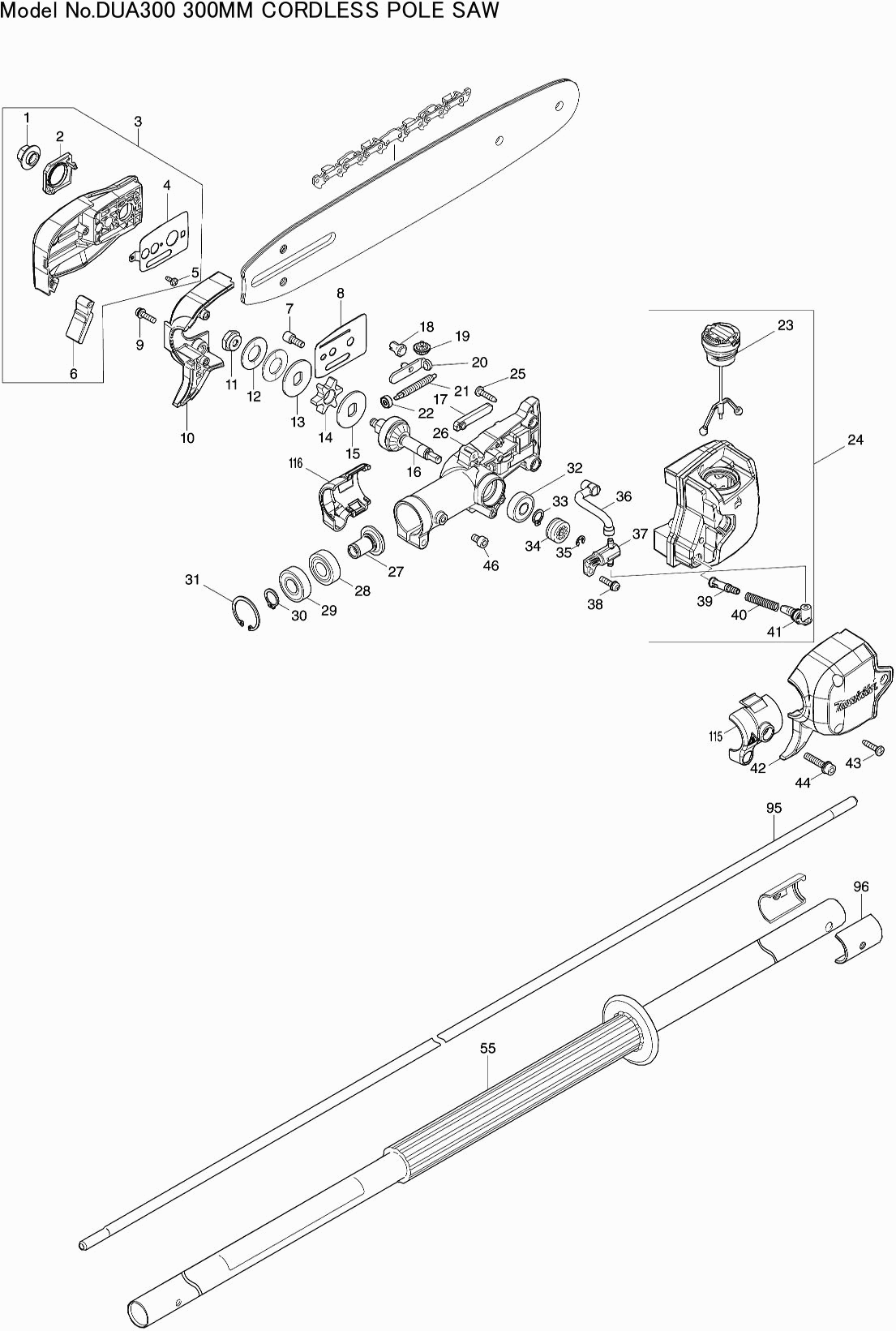

Zeichnungen der Makita DUA300
Teileliste der Makita DUA300
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Mutter mit Flansch DUC306 | ||||
| 001 | 162494-8 | 3.60 | 4.28 | |
| Mutterkappe DUA300 | ||||
| 002 | 412638-3 | 2.40 | 2.86 | |
| Abdeckung für DUA300/301 Schwert | ||||
| 003 | 136373-6 | 15.40 | 18.33 | |
| Führungsplatte L DUA300 | ||||
| 004 | 347707-0 | 1.20 | 1.43 | |
| Gewindeschneidende Schraube Pt3X8 | ||||
| 005 | 265954-0 | 1.00 | 1.19 | |
| BLADGELEIDER | ||||
| 006 | 422599-9 | 1.00 | 1.19 | |
| Innensechskantbolzen M4x20mm | ||||
| 007 | 266905-6 | 1.00 | 1.19 | |
| Führungsplatte DUA300 | ||||
| 008 | 347708-8 | 1.00 | 1.19 | |
| Schraube 4x16 A | ||||
| 009 | 911526-6 | 1.00 | 1.19 | |
| Getriebegehäuse DUA300 | ||||
| 010 | 183P83-2 | 7.20 | 8.57 | |
| Mutter M6 DUA300 | ||||
| 011 | 252291-1 | 1.00 | 1.19 | |
| Sperrfeder 14 DUA300 | ||||
| 012 | 232626-2 | 1.00 | 1.19 | |
| Sicherungsring DUA300 | ||||
| 013 | 347705-4 | 1.20 | 1.43 | |
| Kettenrad 6 DUA300 | ||||
| 014 | 226992-7 | 3.60 | 4.28 | |
| Sicherungsring DUA300 | ||||
| 015 | 347705-4 | 1.20 | 1.43 | |
| Als A DUA300 | ||||
| 016 | 141D34-9 | 13.20 | 15.71 | |
| Durchführung DUA300 | ||||
| 017 | 422602-6 | 1.00 | 1.19 | |
| Antriebsrad AS1925 | ||||
| 018 | 227620-7 | 1.20 | 1.43 | |
| Zahnrad 14 | ||||
| 019 | 227634-6 | 3.60 | 4.28 | |
| Spanplatte DUA300 | ||||
| 020 | 347706-2 | 2.40 | 2.86 | |
| Einstellschraube DUA300 | ||||
| 021 | 327606-2 | 1.20 | 1.43 | |
| Zahnrad 14 | ||||
| 022 | 227496-2 | 4.80 | 5.71 | |
| Öldeckel DUC353Z | ||||
| 023 | 126832-8 | 13.20 | 15.71 | |
| O-Ring 25 DUA300 | ||||
| 023C10 | 213894-6 | 2.40 | 2.86 | |
| Öltank DUA300 | ||||
| 024 | 136372-8 | 30.80 | 36.65 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 025 | 265B67-9 | 1.00 | 1.19 | |
| Getriebegehäuse DUA300 | ||||
| 026 | 136301-1 | 19.80 | 23.56 | |
| O-Ring 28 | ||||
| 026C10 | 213437-4 | 1.00 | 1.19 | |
| Getriebesatz DUA300 | ||||
| 027 | 141D35-7 | 6.00 | 7.14 | |
| Kugellager 6001dw | ||||
| 028 | 211131-2 | 9.60 | 11.42 | |
| Kugellager 6001zz | ||||
| 029 | 211148-5 | 8.40 | 10.00 | |
| Sicherungsring S-12 | ||||
| 030 | 961052-5 | 1.00 | 1.19 | |
| Sicherungsring R-28 | ||||
| 031 | 962106-1 | 1.20 | 1.43 | |
| Kugellager 609llu | ||||
| 032 | 210060-6 | 4.80 | 5.71 | |
| Sicherungsring S-9 | ||||
| 033 | 961005-4 | 1.00 | 1.19 | |
| Schneckengetriebe DUC353Z | ||||
| 034 | 226884-0 | 1.20 | 1.43 | |
| Sprengring E-4 | ||||
| 035 | 961011-9 | 1.00 | 1.19 | |
| Ölleitung DUA300 | ||||
| 036 | 422600-0 | 2.40 | 2.86 | |
| Ölpumpe DUA300 | ||||
| 037 | 140U04-7 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037-1 | 141N25-0 | |||
| Schraube 4x16 A | ||||
| 038 | 911526-6 | 1.00 | 1.19 | |
| Saugkopf DUC355/EA3201S A | ||||
| 039 | 452666-6 | 1.00 | 1.19 | |
| Druckfeder | ||||
| 040 | 231975-4 | 1.00 | 1.19 | |
| Ölleitung 3x14 DUA300 | ||||
| 041 | 422601-8 | 2.40 | 2.86 | |
| Getriebegehäuse DUA300 | ||||
| 042 | 183P83-2 | 7.20 | 8.57 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 043 | 265B67-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 922243-3 | |||
| Inbusschraube M5 x 95 mm | ||||
| 046 | 922202-7 | 1.00 | 1.19 | |
| Handgriff Set DUA300 | ||||
| 047 | 183P85-8 | 22.00 | 26.18 | |
| Sechskantmutter M5 | ||||
| 047C10 | 931202-6 | 1.00 | 1.19 | |
| Schaltkreis DUA300 | ||||
| 048 | 140V21-3 | 10.80 | 12.85 | |
| Schalter Label DUC306 | ||||
| 048C10 | 819S81-5 | 2.40 | 2.86 | |
| Schalterknopf DUR369N | ||||
| 049 | 459758-2 | 2.40 | 2.86 | |
| Torsionsfeder 12 | ||||
| 050 | 233622-3 | 1.00 | 1.19 | |
| Schalter C3JW-6B-pan DUB363 | ||||
| 051 | 651438-8 | 19.80 | 23.56 | |
| Schalter | ||||
| 052 | 632G61-0 | 9.60 | 11.42 | |
| Sperrhebel DUR369N | ||||
| 053 | 459759-0 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 054 | 233101-1 | 1.00 | 1.19 | |
| Rohr 24 B DUA300 | ||||
| 055 | 140V09-3 | 39.60 | 47.12 | |
| Rohr 24 B DUA300 | ||||
| 055A | 140V09-3 | 39.60 | 47.12 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055B | 1411E6-1 | |||
| Label Warnung DUA300 | ||||
| 055C10 | 8016N5-5 | 2.40 | 2.86 | |
| Handgriff Set DUA300 | ||||
| 056 | 183P85-8 | 22.00 | 26.18 | |
| Sechskantmutter M5 | ||||
| 056C10 | 931202-6 | 1.00 | 1.19 | |
| Innensechskantschraube 5X20 | ||||
| 057 | 922232-8 | 1.20 | 1.43 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 058 | 265B67-9 | 1.00 | 1.19 | |
| Schraube Vk 20mm | ||||
| 059 | 911233-1 | 1.00 | 1.19 | |
| Rohrschelle DUA300 | ||||
| 060 | 136371-0 | 10.80 | 12.85 | |
| Inbusschraube M5 x 95 mm | ||||
| 061 | 922202-7 | 1.00 | 1.19 | |
| Innensechskantschraube 5X20 | ||||
| 062 | 922232-8 | 1.20 | 1.43 | |
| Gummistift 4 | ||||
| 063 | 263002-9 | 1.00 | 1.19 | |
| Dämpfungsstahl DUA 300 | ||||
| 064 | 127641-8 | 22.00 | 26.18 | |
| Kupplungsstück DUA300 | ||||
| 065 | 327600-4 | 8.40 | 10.00 | |
| Stift 5 DUA300 | ||||
| 066 | 256964-8 | 1.00 | 1.19 | |
| Torsionsfeder 12 DUA300 | ||||
| 067 | 232625-4 | 1.20 | 1.43 | |
| Spindelverriegelung DUA300 | ||||
| 068 | 327601-2 | 6.00 | 7.14 | |
| Kugellager 6002llu | ||||
| 069 | 211232-6 | 8.40 | 10.00 | |
| Zahnrad 33 DUA300 | ||||
| 070 | 226997-7 | 4.80 | 5.71 | |
| Unterlegscheibe 12 | ||||
| 071 | 253744-3 | 1.00 | 1.19 | |
| Kugellager 6901zz | ||||
| 072 | 211150-8 | 6.00 | 7.14 | |
| Motorgehäuse DUA300 | ||||
| 073 | 183P84-0 | 26.40 | 31.42 | |
| Gummistift 6 | ||||
| 073C10 | 263005-3 | 1.00 | 1.19 | |
| Selbstschneidende Schraube Pf 5x25 | ||||
| 074 | 266459-3 | 1.00 | 1.19 | |
| Getriebegehäuse DUR369 | ||||
| 075 | 136230-8 | 10.80 | 12.85 | |
| O-Ring 22 | ||||
| 076 | 213961-7 | 1.00 | 1.19 | |
| Anker DUA300 | ||||
| 077 | 510470-0 | 40.70 | 48.43 | |
| Zahnrad 16 DUA300 | ||||
| 078 | 226996-9 | 3.60 | 4.28 | |
| Kugellager 608ddw | ||||
| 079 | 210005-4 | 4.80 | 5.71 | |
| Kugellager 607Zz A | ||||
| 080 | 211382-7 | 1.20 | 1.43 | |
| Zwischenplatte DUR369 | ||||
| 081 | 459764-7 | 1.20 | 1.43 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 082 | 265B67-9 | 1.00 | 1.19 | |
| Feld | ||||
| 083 | 629A12-6 | 39.60 | 47.12 | |
| Motorhaus DUR369N | ||||
| 084 | 459763-9 | 6.00 | 7.14 | |
| Platte DUR369 | ||||
| 085 | 347620-2 | 1.20 | 1.43 | |
| Schraube M4x5 | ||||
| 086 | 265132-2 | 1.00 | 1.19 | |
| Met.Schraube Ck M4x6mm | ||||
| 086 | 911104-2 | 0.83 | 0.99 | |
| Controller DUA300 | ||||
| 087 | 620C83-8 | 118.80 | 141.37 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 088 | 644809-6 | 4.80 | 5.71 | |
| Seriennummer Etikett DUA300 | ||||
| 089 | 857J52-0 | 2.40 | 2.86 | |
| Motorgehäuse DUA300 | ||||
| 090 | 183P84-0 | 26.40 | 31.42 | |
| Gummistift 6 | ||||
| 090C10 | 263005-3 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 091 | 265B67-9 | 1.00 | 1.19 | |
| Namensschild DUA300 | ||||
| 092 | 857J50-4 | 3.60 | 4.28 | |
| Schutz DUA300 | ||||
| 093 | 412645-6 | 10.80 | 12.85 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 094 | 265B67-9 | 1.00 | 1.19 | |
| Achse DUA300 | ||||
| 095 | 327608-8 | 19.80 | 23.56 | |
| Kupplung 28 DUA300 | ||||
| 096 | 312A03-1 | 3.60 | 4.28 | |
| Getriebedeckel DUA300 | ||||
| 115 | 183R91-5 | 2.40 | 2.86 | |
| Getriebedeckel DUA300 | ||||
| 116 | 183R91-5 | 2.40 | 2.86 | |
