Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUH483'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

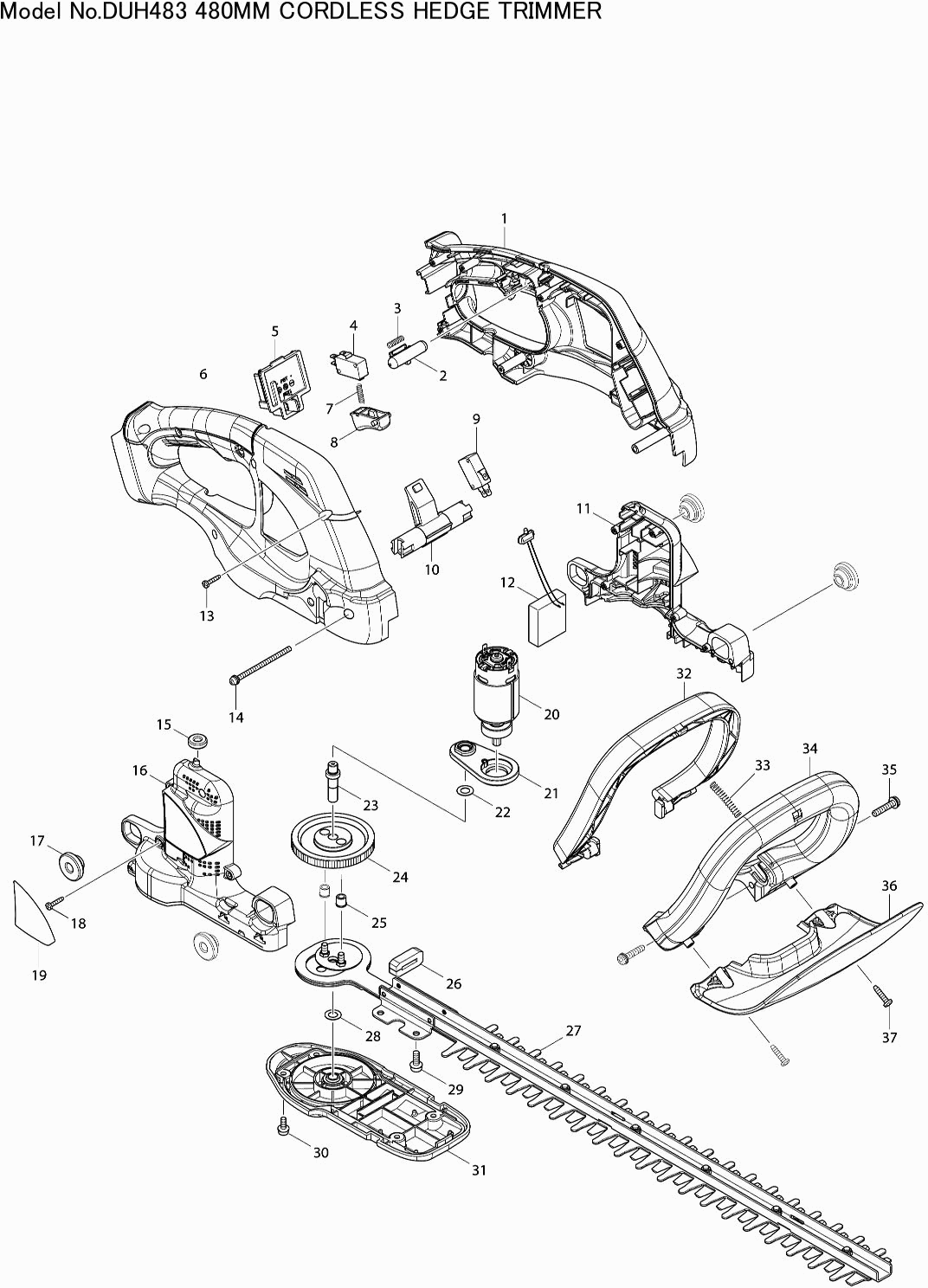

Zeichnungen der Makita DUH483
Teileliste der Makita DUH483
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handgriff-set | ||||
| 001 | 187286-4 | 15.60 | 18.56 | |
| Sperrknopf Uh200D A | ||||
| 002 | 452438-9 | 1.00 | 1.19 | |
| Druckfeder 4 | ||||
| 003 | 234079-1 | 1.00 | 1.19 | |
| Schalter Sw-48 | ||||
| 004 | 651852-8 | 4.80 | 5.71 | |
| Anschlusseinheit 18v (3 Kontakte) | ||||
| 005 | 643852-2 | 3.60 | 4.28 | |
| Handgriff-set | ||||
| 006 | 187286-4 | 15.60 | 18.56 | |
| Druckfeder 4 | ||||
| 007 | 234079-1 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 008 | 417564-1 | 1.20 | 1.43 | |
| Schalter Sw-48 | ||||
| 009 | 651852-8 | 4.80 | 5.71 | |
| Schaltarm | ||||
| 010 | 452681-0 | 1.20 | 1.43 | |
| Motorgehäuse | ||||
| 011 | 187285-6 | 11.00 | 13.09 | |
| Motorgehäuse | ||||
| 011A | 187285-6 | 11.00 | 13.09 | |
| Motorgehäuse Buh481 A | ||||
| 011B | 183P34-5 | 11.00 | 13.09 | |
| Geschwindigkeitskontrollschaltung Ah1852H A | ||||
| 012 | 632R83-6 | 38.50 | 45.82 | |
| Leitungsfilter | ||||
| 012C10 | 688161-2 | 1.00 | 1.19 | |
| Gewindeschneidschraube 3x16 | ||||
| 013 | 266130-9 | 1.00 | 1.19 | |
| Kreuzschlitzschraube 4x65mm | ||||
| 014 | 911193-7 | 1.00 | 1.19 | |
| Ring 6mm | ||||
| 015 | 424195-9 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 016 | 187285-6 | 11.00 | 13.09 | |
| Motorgehäuse | ||||
| 016A | 187285-6 | 11.00 | 13.09 | |
| Motorgehäuse Buh481 A | ||||
| 016B | 183P34-5 | 11.00 | 13.09 | |
| Unterlegscheibe 8mm | ||||
| 017 | 424394-3 | 1.20 | 1.43 | |
| Gewindeschneidschraube 3x16 | ||||
| 018 | 266130-9 | 1.00 | 1.19 | |
| Namensschild DUH483 | ||||
| 019 | 815U32-8 | 3.60 | 4.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 020 | 629930-2 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 020A | 629930-2 | |||
| Motor 18V AH1852H A | ||||
| 020B | 629450-6 | 27.50 | 32.72 | |
| Lagergehäuse | ||||
| 021 | 141211-9 | 3.60 | 4.28 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 022 | 253215-0 | 1.00 | 1.19 | |
| As Uh42/48/5261 A | ||||
| 023 | 326034-8 | 2.40 | 2.86 | |
| Getriebe 93 | ||||
| 024 | 227281-3 | 11.00 | 13.09 | |
| Gleitlager 5mm | ||||
| 025 | 262570-9 | 1.00 | 1.19 | |
| Staubführung | ||||
| 026 | 423417-4 | 1.20 | 1.43 | |
| Messersatz | ||||
| 027 | 195768-2 | 58.04 | 69.07 | |
| Ölführungssatz | ||||
| 027C10 | 188605-7 | 2.40 | 2.86 | |
| Gleitlager 5mm | ||||
| 027C20 | 262570-9 | 1.00 | 1.19 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 028 | 253215-0 | 1.00 | 1.19 | |
| Met.schraube Ph M5x14mm Ck | ||||
| 029 | 266809-2 | 1.00 | 1.19 | |
| Schraube 4X10 | ||||
| 030 | 911113-1 | 1.00 | 1.19 | |
| Untere Abdeckung | ||||
| 031 | 453317-4 | 6.00 | 7.14 | |
| Schaltergriff | ||||
| 032 | 452678-9 | 3.60 | 4.28 | |
| Druckfeder 5mm | ||||
| 033 | 234261-2 | 1.00 | 1.19 | |
| Griff | ||||
| 034 | 452682-8 | 6.00 | 7.14 | |
| Schraube 5x25 | ||||
| 035 | 911243-8 | 1.00 | 1.19 | |
| Spanabweiser | ||||
| 036 | 453316-6 | 7.20 | 8.57 | |
| Gewindebohrer 4x18 | ||||
| 037 | 265A48-7 | 1.00 | 1.19 | |
