Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUH521Z'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

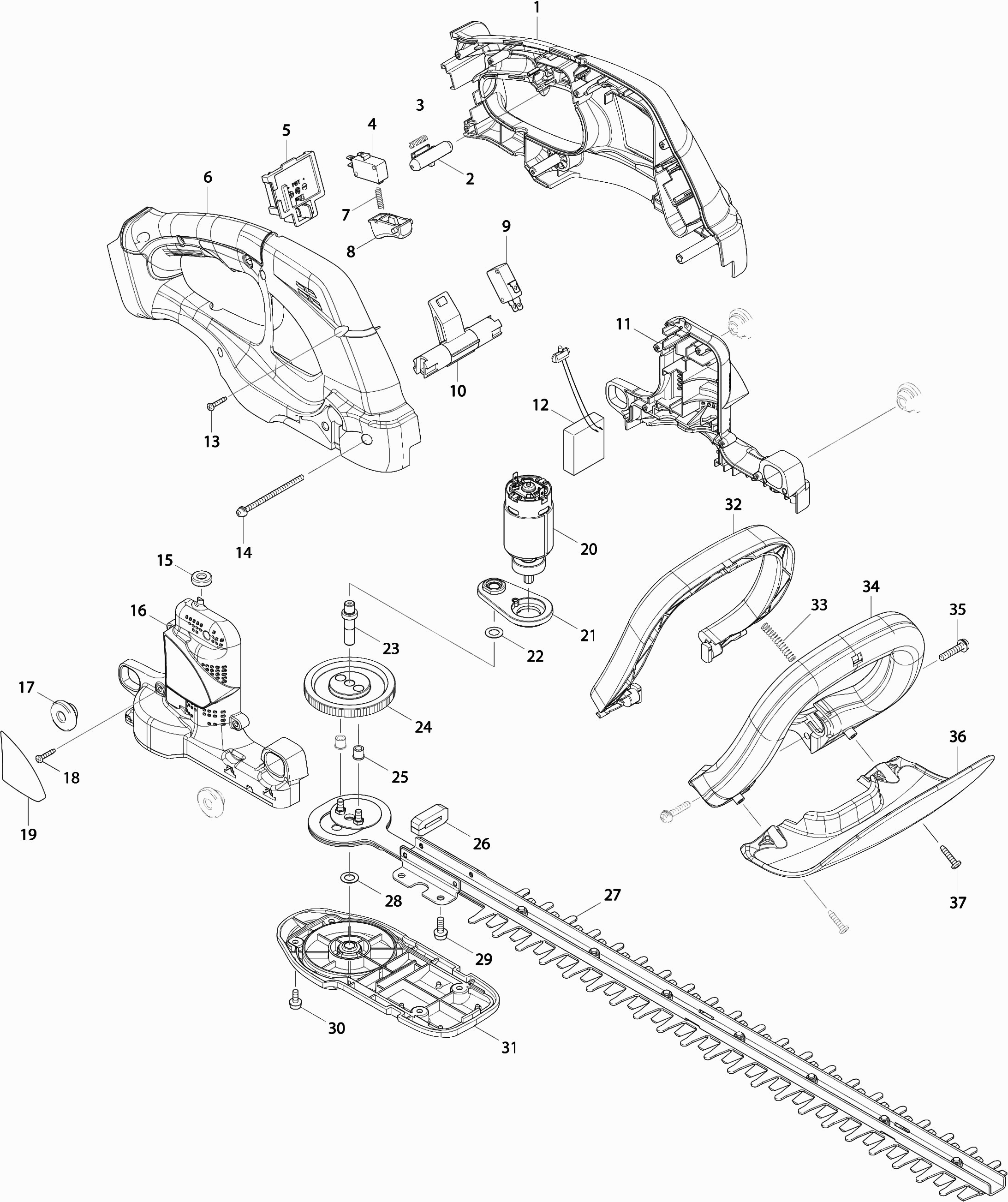

Zeichnungen der Makita DUH521Z
Teileliste der Makita DUH521Z
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handgriff-set | ||||
| 001 | 187284-8 | 15.60 | 18.56 | |
| Sperrknopf Uh200D A | ||||
| 002 | 452438-9 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 003 | 234079-1 | 0.83 | 0.99 | |
| Schalter Sw-48 | ||||
| 004 | 651852-8 | 3.96 | 4.71 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 005 | 643854-8 | 3.12 | 3.71 | |
| Handgriff-set | ||||
| 006 | 187284-8 | 15.60 | 18.56 | |
| Druckfeder 4 | ||||
| 007 | 234079-1 | 0.83 | 0.99 | |
| Schaltergriff | ||||
| 008 | 417564-1 | 0.83 | 0.99 | |
| Schalter Sw-48 | ||||
| 009 | 651852-8 | 3.96 | 4.71 | |
| Schaltarm | ||||
| 010 | 452681-0 | 1.18 | 1.40 | |
| Motorgehäuse | ||||
| 011 | 187285-6 | 11.82 | 14.07 | |
| Geschwindigkeitsregelkreis | ||||
| 012 | 638970-9 | 32.15 | 38.26 | |
| Leitungsfilter | ||||
| 012A | 688161-2 | 0.83 | 0.99 | |
| Gewindeschneidschraube 3x16 | ||||
| 013 | 266130-9 | 0.83 | 0.99 | |
| Kreuzschlitzschraube 4x65mm | ||||
| 014 | 911193-7 | 0.83 | 0.99 | |
| Ring 6mm | ||||
| 015 | 424195-9 | 0.83 | 0.99 | |
| Motorgehäuse | ||||
| 016 | 187285-6 | 11.82 | 14.07 | |
| Unterlegscheibe 8mm | ||||
| 017 | 424394-3 | 0.83 | 0.99 | |
| Gewindeschneidschraube 3x16 | ||||
| 018 | 266130-9 | 0.83 | 0.99 | |
| Namensschild "duh521" | ||||
| 019 | 815W98-0 | 2.71 | 3.22 | |
| Motor 18v | ||||
| 020 | 629928-9 | 20.15 | 23.98 | |
| Lagergehäuse | ||||
| 021 | 141211-9 | 3.72 | 4.43 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 022 | 253215-0 | 0.83 | 0.99 | |
| As Uh42/48/5261 A | ||||
| 023 | 326034-8 | 2.10 | 2.50 | |
| Getriebe 93 | ||||
| 024 | 227281-3 | 11.84 | 14.09 | |
| Gleitlager 5mm | ||||
| 025 | 262570-9 | 0.83 | 0.99 | |
| Staubführung | ||||
| 026 | 423417-4 | 1.00 | 1.19 | |
| Schaarmessenset 52 cm | ||||
| 027 | 195769-0 | 51.00 | 60.69 | |
| Ölführungssatz | ||||
| 027A | 188605-7 | 2.10 | 2.50 | |
| Gleitlager 5mm | ||||
| 027B | 262570-9 | 0.83 | 0.99 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 028 | 253215-0 | 0.83 | 0.99 | |
| Met.schraube Ph M5x14mm Ck | ||||
| 029 | 266809-2 | 0.83 | 0.99 | |
| Schraube 4X10 | ||||
| 030 | 911113-1 | 0.83 | 0.99 | |
| Untere Abdeckung | ||||
| 031 | 453317-4 | 5.30 | 6.31 | |
| Schaltergriff | ||||
| 032 | 452678-9 | 2.71 | 3.22 | |
| Druckfeder 5mm | ||||
| 033 | 234261-2 | 0.83 | 0.99 | |
| Griff | ||||
| 034 | 452682-8 | 5.06 | 6.02 | |
| Schraube 5x25 | ||||
| 035 | 911243-8 | 0.83 | 0.99 | |
| Spanabweiser | ||||
| 036 | 453316-6 | 6.38 | 7.59 | |
| Gewindebohrer 4x18 | ||||
| 037 | 265A48-7 | 0.83 | 0.99 | |
