Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUH751'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

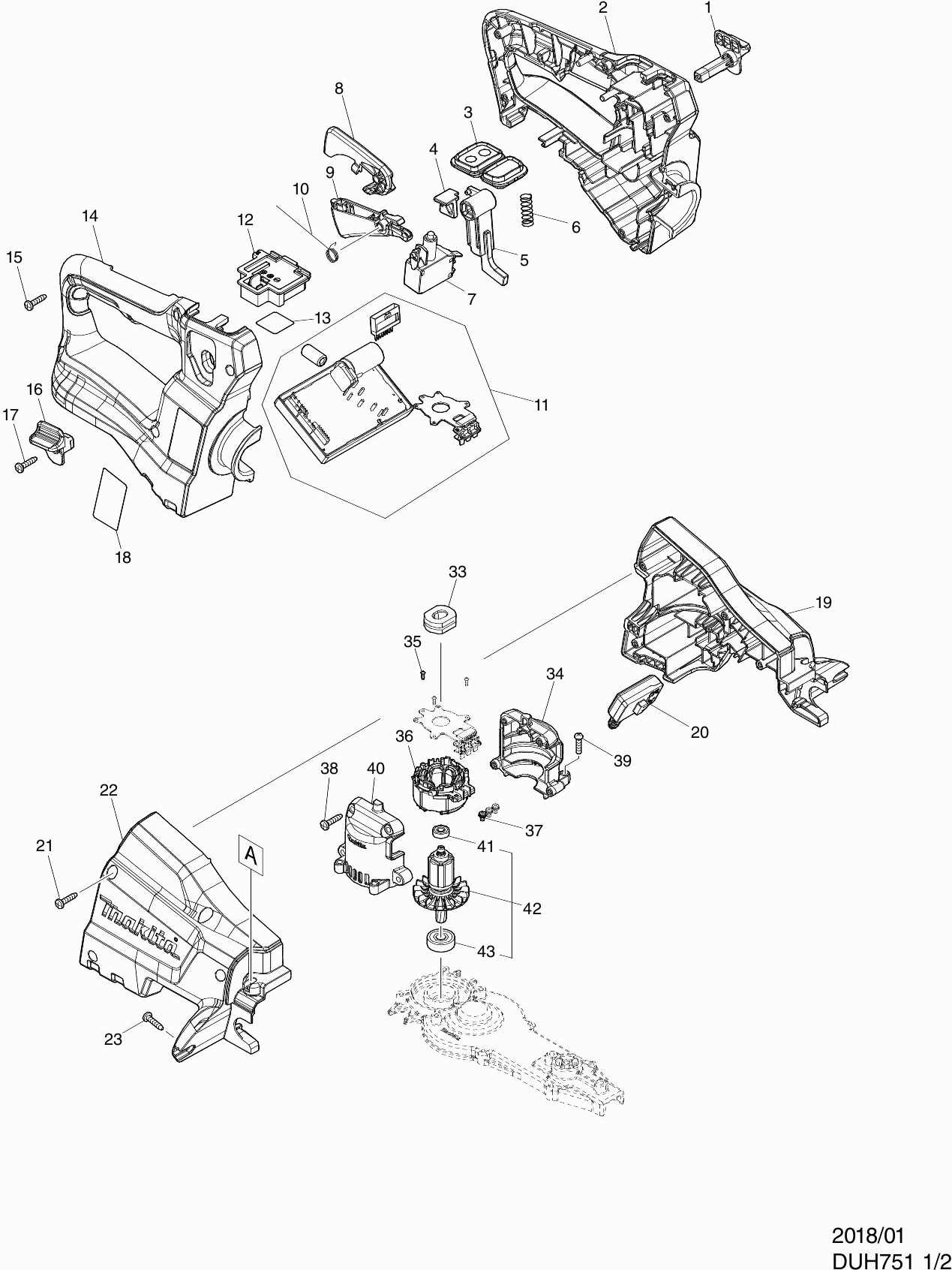

Zeichnungen der Makita DUH751
Teileliste der Makita DUH751
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Blockierhebel L DUH501 | ||||
| 001 | 458406-0 | 1.20 | 1.43 | |
| Griffsatz DUH 501 | ||||
| 002 | 183J51-9 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 002C10 | 263005-3 | 1.00 | 1.19 | |
| Steuerungsteil DUH501/601/751 | ||||
| 003 | 140A04-7 | 22.00 | 26.18 | |
| Anzeigeetikett DUH501 | ||||
| 003C10 | 806G56-1 | 2.40 | 2.86 | |
| Schalter Etikett DUH501 | ||||
| 003C20 | 817C42-3 | 2.40 | 2.86 | |
| Schiebeplatte DUH501 | ||||
| 004 | 458570-7 | 1.20 | 1.43 | |
| Sperrarm DUH501 | ||||
| 005 | 458405-2 | 2.40 | 2.86 | |
| Druckfeder 8 | ||||
| 006 | 234204-4 | 1.20 | 1.43 | |
| Schalter | ||||
| 007 | 650781-2 | 16.50 | 19.64 | |
| Entriegelungsgriff DUH501 | ||||
| 008 | 458403-6 | 2.40 | 2.86 | |
| Schaltergriff R DUH501 | ||||
| 009 | 458404-4 | 2.40 | 2.86 | |
| Torsionsfeder 10 DUH501 | ||||
| 010 | 232454-5 | 1.00 | 1.19 | |
| CONTROLLER DUH501 A | ||||
| 011 | 620M96-9 | 118.80 | 141.37 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 012 | 644809-6 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013 | 854K25-0 | |||
| Griffsatz DUH 501 | ||||
| 014 | 183J51-9 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 014C10 | 263005-3 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 015 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 015-1 | 265B67-9 | 1.00 | 1.19 | |
| Blockierhebel R DUH501 | ||||
| 016 | 458407-8 | 1.20 | 1.43 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 017 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 017-1 | 265B67-9 | 1.00 | 1.19 | |
| Nameplate DUH751 | ||||
| 018 | 854K19-5 | 1.00 | 1.19 | |
| Gehäuse DUH501 | ||||
| 019 | 183K21-4 | 17.60 | 20.94 | |
| Mutter M5X8 DUH501 | ||||
| 019C10 | 252143-6 | 1.00 | 1.19 | |
| Schlagpuffer | ||||
| 019C20 | 424344-8 | 1.00 | 1.19 | |
| Schalter C3Xa-1Pspm Dsp600 | ||||
| 020 | 651083-9 | 19.80 | 23.56 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 021 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 021-1 | 265B67-9 | 1.00 | 1.19 | |
| Gehäuse DUH501 | ||||
| 022 | 183K21-4 | 17.60 | 20.94 | |
| Mutter M5X8 DUH501 | ||||
| 022C010 | 252143-6 | 1.00 | 1.19 | |
| Schlagpuffer | ||||
| 022C20 | 424344-8 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 023 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 023-1 | 265B67-9 | 1.00 | 1.19 | |
| Blechschraube 5x25 | ||||
| 024 | 265B66-1 | 0.95 | 1.13 | |
| Schutzkappe DUH501 | ||||
| 025 | 458399-1 | 4.80 | 5.71 | |
| Handgriff DUH501/601/751 | ||||
| 026 | 458400-2 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 251476-6 | |||
| INBUSBOUT M5X35MM P | ||||
| 027-1 | 265D13-4 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027-2 | 265E44-9 | |||
| Unterlegscheibe 10 DUH501 | ||||
| 028 | 253416-0 | 1.20 | 1.43 | |
| Bus 6 DUH501 | ||||
| 029 | 257678-2 | 2.40 | 2.86 | |
| Gummibuchse 8 DUH501 | ||||
| 030 | 422260-8 | 2.40 | 2.86 | |
| Druckfeder 5 DUH501 | ||||
| 031 | 233222-9 | 2.40 | 2.86 | |
| Schaltergriff F DUH501 | ||||
| 032 | 458402-8 | 8.40 | 10.00 | |
| Gummibuchse DUH501 | ||||
| 033 | 422261-6 | 2.40 | 2.86 | |
| Motorhaus DUH501 | ||||
| 034 | 183L66-8 | 3.60 | 4.28 | |
| Parker Ck 2x6mm | ||||
| 035 | 266490-9 | 1.00 | 1.19 | |
| Feld DUH501 | ||||
| 036 | 629352-6 | 26.40 | 31.42 | |
| Kreuzschlitzschraube M3X6 | ||||
| 037 | 652069-6 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 038 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 038-1 | 265B67-9 | 1.00 | 1.19 | |
| Schraube 4X16 DUH501 A | ||||
| 039 | 265178-8 | 1.00 | 1.19 | |
| Motorhaus DUH501 | ||||
| 040 | 183L66-8 | 3.60 | 4.28 | |
| Kugellager 695zz | ||||
| 041 | 211157-4 | 2.40 | 2.86 | |
| Anker DUH-Serie A | ||||
| 042 | 510450-6 | 19.80 | 23.56 | |
| Kugellager 608ddw | ||||
| 043 | 210005-4 | 4.80 | 5.71 | |
| Kugellager 608Zz A | ||||
| 043 | 210046-0 | 1.20 | 1.43 | |
| Gummibuchse 8 DUH501 | ||||
| 044 | 422259-3 | 1.20 | 1.43 | |
| Getriebegehäuse cpl DUH500 A | ||||
| 045 | 136278-0 | 42.90 | 51.05 | |
| Schlagpuffer | ||||
| 045C10 | 424344-8 | 1.00 | 1.19 | |
| O-Ring 22 | ||||
| 045C20 | 213961-7 | 1.00 | 1.19 | |
| Dichtung DUH501 | ||||
| 046 | 458417-5 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 047 | 210046-0 | 1.20 | 1.43 | |
| Reibplatte DUH501 | ||||
| 048 | 347361-0 | 1.20 | 1.43 | |
| Verbindungsstange DUH501 | ||||
| 049 | 347362-8 | 6.00 | 7.14 | |
| Metrische Schraube M5x12mm | ||||
| 050 | 915211-3 | 1.00 | 1.19 | |
| Schere Schutz DUH501 | ||||
| 051 | 458408-6 | 13.82 | 16.45 | |
| Führer E UH008G | ||||
| 051-1 | 412908-0 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 052 | 199100-2 | |||
| MESSENSET UH005GZ | ||||
| 052-1 | 191R54-7 | 58.00 | 69.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 052C10 | 345205-8 | |||
| Schraube 5x10 | ||||
| 052C20 | 911208-0 | 1.00 | 1.19 | |
| MOER M5X8 DUH501 | ||||
| 052C30 | 252311-1 | 1.20 | 1.43 | |
| Bus 5mm | ||||
| 052C40 | 257439-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 052C50 | 253558-0 | |||
| Kreuzschlitzschraube 5x20mm | ||||
| 052C60 | 265181-9 | 1.00 | 1.19 | |
| Blechschraube 5x25 | ||||
| 053 | 265B66-1 | 0.95 | 1.13 | |
| Komplettes Getriebe DUH501 | ||||
| 054 | 140B79-2 | 22.00 | 26.18 | |
| Verbindungsstange DUH501 | ||||
| 055 | 347362-8 | 6.00 | 7.14 | |
| Getriebedeckel DUH501 | ||||
| 056 | 140B62-9 | 30.80 | 36.65 | |
| Reibplatte DUH501 | ||||
| 056 | 347361-0 | 1.20 | 1.43 | |
| Kugellager 626z | ||||
| 057 | 210047-8 | 3.60 | 4.28 | |
| Dichtung | ||||
| 058 | 443159-4 | 4.80 | 5.71 | |
| Sechskantschraube M6x4 | ||||
| 060 | 266559-9 | 2.40 | 2.86 | |
| Innensechskantschraube 4x16 | ||||
| 061 | 266437-3 | 1.00 | 1.19 | |
| Metrische Schraube M5x12mm | ||||
| 062 | 915211-3 | 1.00 | 1.19 | |
| Distanzbuchse 750 DUH752 | ||||
| 063 | 458629-0 | 19.80 | 23.56 | |
| Bus 5mm | ||||
| 064 | 257439-0 | 1.20 | 1.43 | |
| Unterlegscheibe 6 | ||||
| 065 | 253804-1 | 1.00 | 1.19 | |
