Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUH754S'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

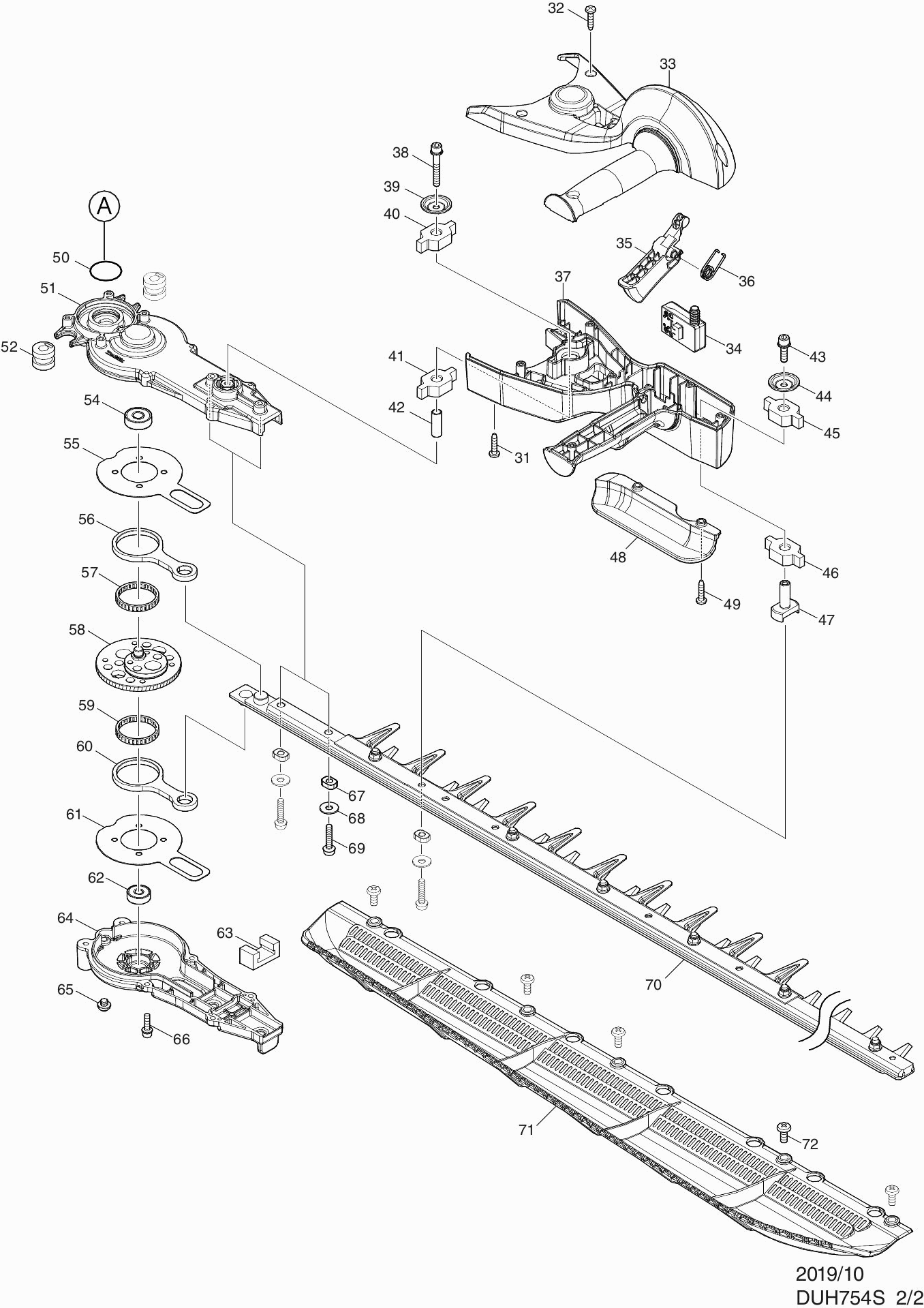

Zeichnungen der Makita DUH754S
Teileliste der Makita DUH754S
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Handgriffset DUH604S/754S | ||||
| 001 | 183N66-0 | 12.58 | 14.97 | |
| Sicherheitsmutter M5 DUR369A | ||||
| 001C10 | 252180-0 | 0.83 | 0.99 | |
| Entriegelungshebel | ||||
| 002 | 455629-1 | 2.80 | 3.33 | |
| Torsionsfeder 9 | ||||
| 003 | 233621-5 | 0.83 | 0.99 | |
| Schaltgriff R DUH604S/754S | ||||
| 004 | 412315-7 | 2.08 | 2.48 | |
| Torsionsfeder 9 | ||||
| 005 | 233621-5 | 0.83 | 0.99 | |
| Schalter C3Xa-1Pspm Dsp600 | ||||
| 006 | 651083-9 | 19.88 | 23.66 | |
| Kontr.schaltkreis unter DUH604S/754S | ||||
| 007 | 140S92-2 | 23.75 | 28.26 | |
| Label A/U DUH604S | ||||
| 007C10 | 8008M5-7 | 1.02 | 1.21 | |
| Indikationsetikett DUH604S | ||||
| 007C20 | 8008M7-3 | 0.83 | 0.99 | |
| Handgriffset DUH604S/754S | ||||
| 008 | 183N66-0 | 12.58 | 14.97 | |
| Sicherheitsmutter M5 DUR369A | ||||
| 008C10 | 252180-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 266326-2 | |||
| Schraube 5x30 | ||||
| 010 | 911253-5 | 0.83 | 0.99 | |
| Abdeckkappe DUH604S/754S | ||||
| 011 | 412311-5 | 5.87 | 6.99 | |
| Handgriffbuchse DUH604S/754S | ||||
| 012 | 412310-7 | 5.24 | 6.24 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 013 | 266326-2 | |||
| Motorgehäuse DUH604S/754S | ||||
| 014 | 183N69-4 | 12.58 | 14.97 | |
| Gummistift 6 | ||||
| 014C10 | 263005-3 | 0.83 | 0.99 | |
| Schlagpuffer | ||||
| 014C20 | 424344-8 | 0.83 | 0.99 | |
| Motorgehäuse DUH604S/754S | ||||
| 015 | 183N69-4 | 12.58 | 14.97 | |
| Gummistift 6 | ||||
| 015C10 | 263005-3 | 0.83 | 0.99 | |
| Schlagpuffer | ||||
| 015C20 | 424344-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 266326-2 | |||
| Namensschild DUH754S | ||||
| 017 | 856R38-9 | 0.83 | 0.99 | |
| Seriennummer Etikett DUH754S | ||||
| 018 | 856R41-0 | 0.83 | 0.99 | |
| Anschlusseinheit | ||||
| 019 | 643874-2 | 3.65 | 4.34 | |
| Gummibuchse DUH501 | ||||
| 020 | 422261-6 | 1.72 | 2.05 | |
| Parker Ck 2x6mm | ||||
| 021 | 266490-9 | 0.83 | 0.99 | |
| Feld DUH501 | ||||
| 022 | 629352-6 | 26.11 | 31.07 | |
| Kreuzschlitzschraube M3X6 | ||||
| 023 | 652069-6 | 0.83 | 0.99 | |
| Kugellager 695zz | ||||
| 024 | 211157-4 | 1.43 | 1.70 | |
| Motor Baugruppe DUH604S/754S | ||||
| 025 | 510448-3 | 34.36 | 40.89 | |
| Kugellager 608ddw | ||||
| 026 | 210005-4 | 4.58 | 5.45 | |
| Schraube 4x16 A | ||||
| 027 | 911526-6 | 0.83 | 0.99 | |
| Motorhaus DUH501 | ||||
| 028 | 183L66-8 | 3.65 | 4.34 | |
| Motorhaus DUH501 | ||||
| 029 | 183L66-8 | 3.65 | 4.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 030 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 032 | 266326-2 | |||
| Griff für DUH604S | ||||
| 033 | 183P30-3 | 21.70 | 25.82 | |
| Warnhinweis Aufkleber DUH604S | ||||
| 033C10 | 8008M9-9 | 0.83 | 0.99 | |
| Schalter C3Xa-1Pspm Dsp600 | ||||
| 034 | 651083-9 | 19.88 | 23.66 | |
| Schalterhebel F DUH604S/754S | ||||
| 035 | 412316-5 | 4.08 | 4.86 | |
| Torsionsfeder 9 | ||||
| 036 | 233621-5 | 0.83 | 0.99 | |
| Griff für DUH604S | ||||
| 037 | 183P30-3 | 21.70 | 25.82 | |
| Warnhinweis Aufkleber DUH604S | ||||
| 037C10 | 8008M9-9 | 0.83 | 0.99 | |
| Inbusschraube M5x35mm | ||||
| 038 | 251476-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038-1 | 265D13-4 | |||
| Unterlegscheibe 10 DUH501 | ||||
| 039 | 253416-0 | 1.01 | 1.20 | |
| Gummibuchse 8 DUH501 | ||||
| 040 | 422260-8 | 1.72 | 2.05 | |
| Gummibuchse 8 DUH501 | ||||
| 041 | 422260-8 | 1.72 | 2.05 | |
| Bus 6 DUH501 | ||||
| 042 | 257678-2 | 1.43 | 1.70 | |
| Innensechskantschraube M5x18mm | ||||
| 043 | 266787-6 | 0.83 | 0.99 | |
| Unterlegscheibe 10 DUH501 | ||||
| 044 | 253416-0 | 1.01 | 1.20 | |
| Gummibuchse 8 DUH501 | ||||
| 045 | 422260-8 | 1.72 | 2.05 | |
| Gummibuchse 8 DUH501 | ||||
| 046 | 422260-8 | 1.72 | 2.05 | |
| Verbindungsstück DUH604S/754S | ||||
| 047 | 327535-9 | 2.44 | 2.90 | |
| Unterführung DUH604S/754S | ||||
| 048 | 412317-3 | 1.72 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 049 | 266326-2 | |||
| O-Ring 22 | ||||
| 050 | 213961-7 | 0.83 | 0.99 | |
| Getriebegehäuse cpl DUH604S/754S | ||||
| 051 | 140S12-6 | 49.85 | 59.32 | |
| Schlagpuffer | ||||
| 051C10 | 424344-8 | 0.83 | 0.99 | |
| Gummibuchse 8 DUH501 | ||||
| 052 | 422259-3 | 1.21 | 1.44 | |
| Kugellager 608ZZ | ||||
| 054 | 210223-4 | 2.08 | 2.48 | |
| Kugellager 608ZZ | ||||
| 054-1 | 210223-4 | 2.08 | 2.48 | |
| Reibplatte DUH501 | ||||
| 055 | 347361-0 | 0.83 | 0.99 | |
| Verbindungshülse DUH604S/754S | ||||
| 056 | 347662-6 | 4.08 | 4.86 | |
| Nadellager 315 DUH604S/754S | ||||
| 057 | 212229-8 | 5.87 | 6.99 | |
| Getriebe cpl DUH604S/754S | ||||
| 058 | 140R63-3 | 21.70 | 25.82 | |
| Nadellager 315 DUH604S/754S | ||||
| 059 | 212229-8 | 5.87 | 6.99 | |
| Verbindungshülse DUH604S/754S | ||||
| 060 | 347662-6 | 4.08 | 4.86 | |
| Reibplatte DUH501 | ||||
| 061 | 347361-0 | 0.83 | 0.99 | |
| Kugellager 626ZZ DUH604S | ||||
| 062 | 211499-6 | 1.01 | 1.20 | |
| Dichtung | ||||
| 063 | 443159-4 | 4.58 | 5.45 | |
| Getriebedeckel DUH501 | ||||
| 064 | 140B62-9 | 27.82 | 33.11 | |
| Sechskantschraube M6x4 | ||||
| 065 | 266559-9 | 2.45 | 2.92 | |
| Innensechskantschraube 4x16 | ||||
| 066 | 922128-3 | 0.83 | 0.99 | |
| Buchse 5mm DUH604S | ||||
| 067 | 310983-9 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 068 | 253804-1 | 0.83 | 0.99 | |
| Schraube 5x25 | ||||
| 069 | 265B66-1 | 0.95 | 1.13 | |
| Messenset 750mm | ||||
| 070 | 191Y05-2 | 100.91 | 120.08 | |
| Ölführungssatz | ||||
| 070C10 | 188605-7 | 2.16 | 2.57 | |
| Buchse 5mm DUH604S | ||||
| 070C20 | 310983-9 | 0.83 | 0.99 | |
| Bladvangerset | ||||
| 071 | 191D34-9 | 22.43 | 26.69 | |
| Metrische Schraube M5x12mm | ||||
| 072 | 915211-3 | 0.83 | 0.99 | |
| Kontrollschaltung DUH604S/754S | ||||
| 073 | 620B95-5 | 142.97 | 170.13 | |
