Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUM111'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

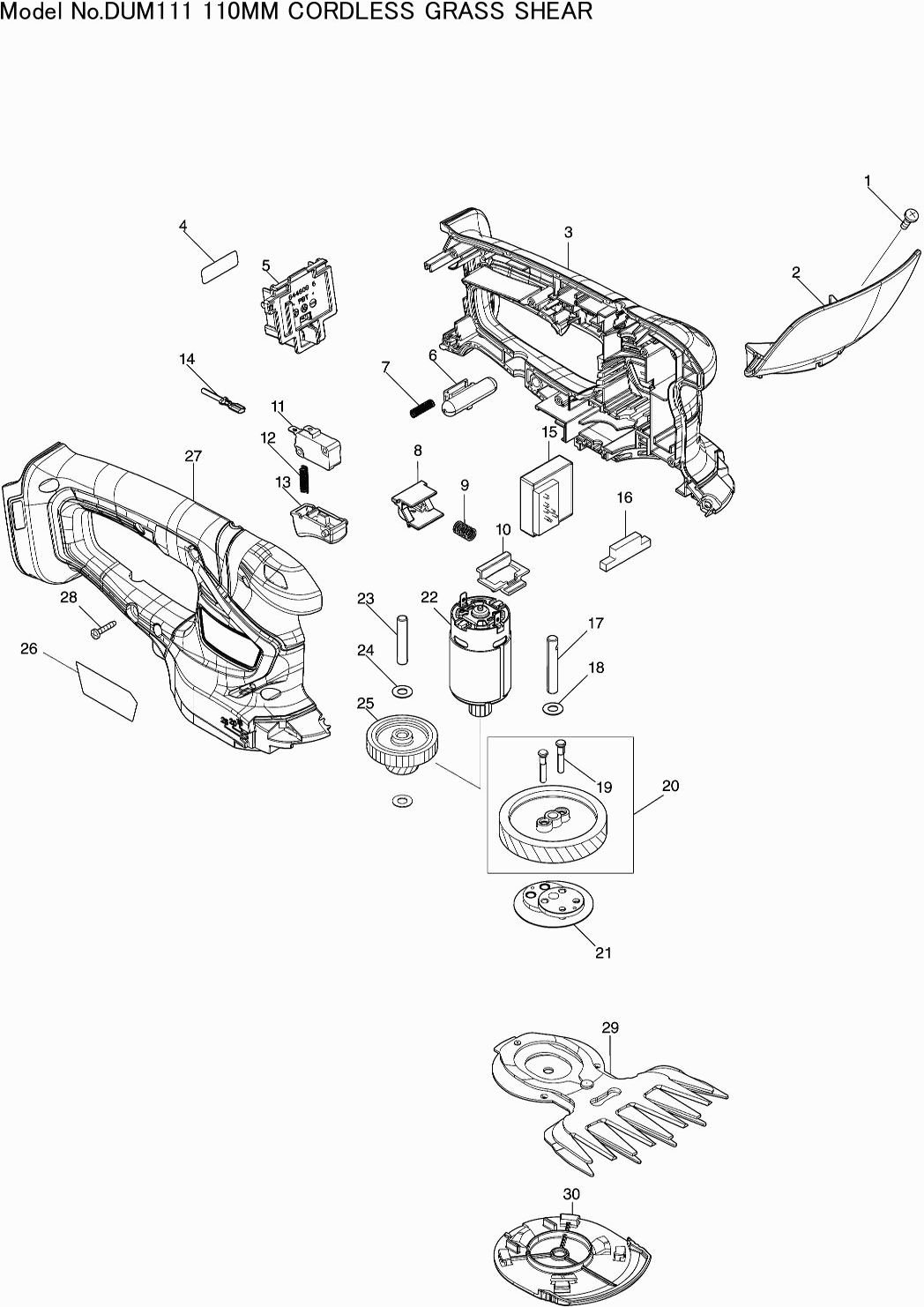

Zeichnungen der Makita DUM111
Teileliste der Makita DUM111
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Einstellschraube M4x12 | ||||
| 001 | 915116-7 | 0.83 | 0.99 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 002 | 140V97-0 | |||
| Label "Sicherheit" | ||||
| 002C10 | 819948-3 | 2.71 | 3.22 | |
| Maschinengehäuse | ||||
| 003 | 183G03-2 | 15.60 | 18.56 | |
| Sechskantmutter M4 | ||||
| 003C10 | 931102-0 | 0.83 | 0.99 | |
| Platte | ||||
| 003C20 | 346275-0 | 0.83 | 0.99 | |
| Gummistift 6 | ||||
| 003C30 | 263005-3 | 0.83 | 0.99 | |
| Seriennummer Etikett DUM111 | ||||
| 004 | 811957-8 | 0.83 | 0.99 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 005 | 644809-6 | 3.96 | 4.71 | |
| Sperrknopf Uh200D A | ||||
| 006 | 452438-9 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 007 | 234079-1 | 0.83 | 0.99 | |
| Führungsplatte | ||||
| 008 | 457534-8 | 0.83 | 0.99 | |
| Druckfeder 6 | ||||
| 009 | 234339-1 | 0.83 | 0.99 | |
| Entsperrgriff | ||||
| 010 | 454879-5 | 0.83 | 0.99 | |
| Schalter D3V-16-3C26 A | ||||
| 011 | 650744-8 | 1.67 | 1.99 | |
| Druckfeder 4 | ||||
| 012 | 234079-1 | 0.83 | 0.99 | |
| Schaltergriff | ||||
| 013 | 417564-1 | 0.83 | 0.99 | |
| Kabeldurchführung DUM11 | ||||
| 014 | 632S19-1 | 1.20 | 1.43 | |
| Controller DUM111 | ||||
| 015 | 620E35-1 | 25.36 | 30.18 | |
| Staubführung | ||||
| 016 | 451814-4 | 0.83 | 0.99 | |
| Stift 6 | ||||
| 017 | 268254-7 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 018 | 253715-0 | 0.83 | 0.99 | |
| Stift 4 Um164D | ||||
| 019 | 268256-3 | 0.83 | 0.99 | |
| Getriebe 47 | ||||
| 020 | 135883-0 | 2.36 | 2.81 | |
| Antriebswelle | ||||
| 021 | 161598-3 | 5.71 | 6.79 | |
| Motor 18,0v | ||||
| 022 | 629945-9 | 11.82 | 14.07 | |
| Stift 6 | ||||
| 023 | 268076-5 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 024 | 253715-0 | 0.83 | 0.99 | |
| Zahnrad 12-31 | ||||
| 025 | 226831-1 | 1.18 | 1.40 | |
| Namensschild DUM111 | ||||
| 026 | 811949-7 | 0.83 | 0.99 | |
| Maschinengehäuse | ||||
| 027 | 183G03-2 | 15.60 | 18.56 | |
| Sechskantmutter M4 | ||||
| 027C10 | 931102-0 | 0.83 | 0.99 | |
| Platte | ||||
| 027C20 | 346275-0 | 0.83 | 0.99 | |
| Gummistift 6 | ||||
| 027C30 | 263005-3 | 0.83 | 0.99 | |
| Gewindeschneidschraube 3x16 | ||||
| 028 | 266130-9 | 0.83 | 0.99 | |
| Messenset 110mm | ||||
| 029 | 191N23-4 | 27.00 | 32.13 | |
| Flesje olie | ||||
| 029C10 | 188369-3 | 2.00 | 2.38 | |
| Unterplatte | ||||
| 030 | 140451-6 | 2.71 | 3.22 | |
