Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUN461W'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

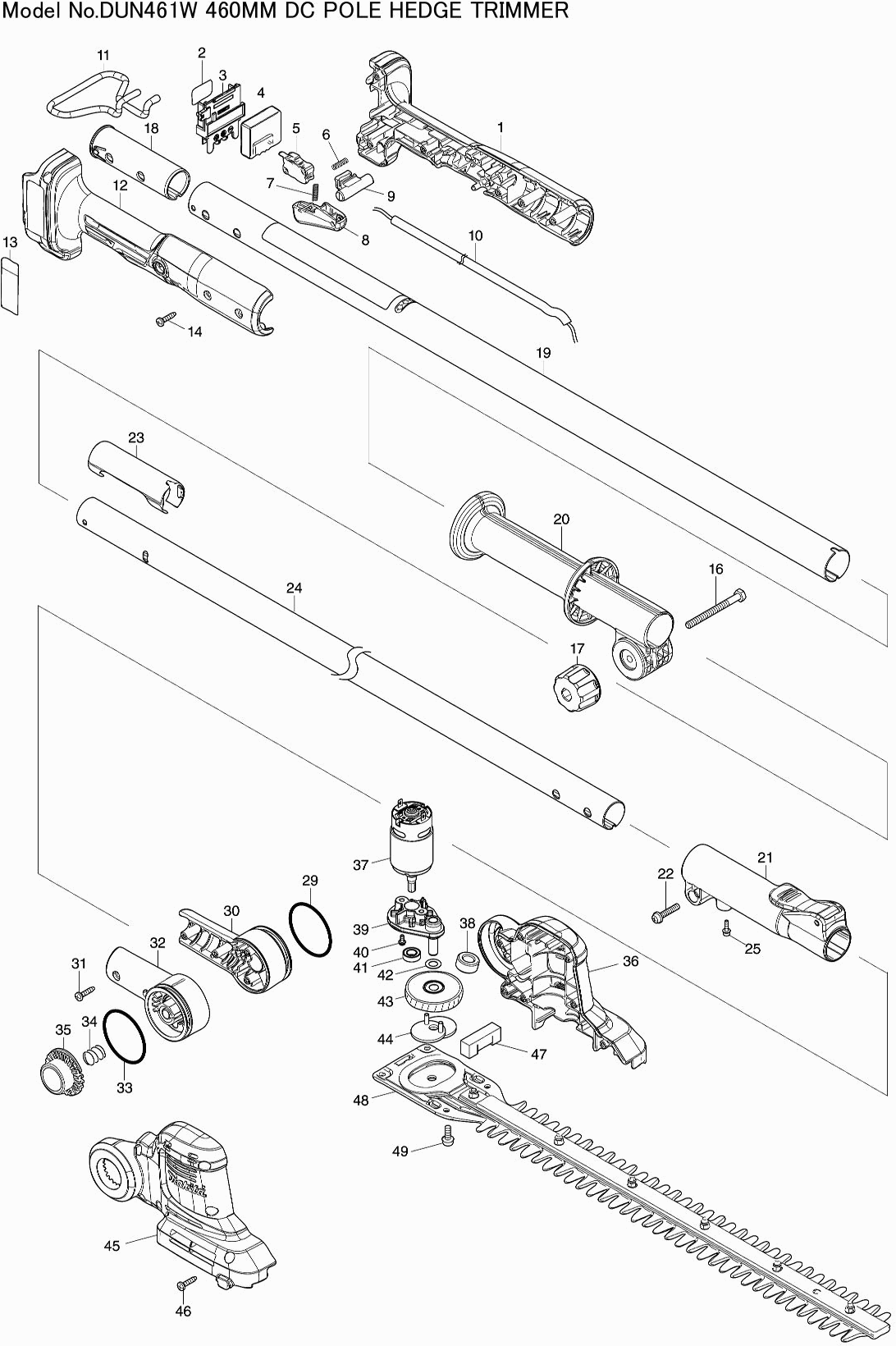

Zeichnungen der Makita DUN461W
Teileliste der Makita DUN461W
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Griffgehäuse DUN461W | ||||
| 001 | 183S96-1 | 7.20 | 8.57 | |
| Gummistift 6 | ||||
| 001C10 | 263005-3 | 1.00 | 1.19 | |
| Etikett Seriennummer DUN461W | ||||
| 002 | 811M68-7 | 2.40 | 2.86 | |
| Anschlusseinheit | ||||
| 003 | 643874-2 | 3.60 | 4.28 | |
| Steuerung DUN461W | ||||
| 004 | 620F42-0 | 30.80 | 36.65 | |
| Schalter DUN461W | ||||
| 005 | 651398-4 | 4.80 | 5.71 | |
| Druckfeder 4 | ||||
| 006 | 234079-1 | 1.00 | 1.19 | |
| Druckfeder 4 | ||||
| 007 | 234079-1 | 1.00 | 1.19 | |
| Schalterhebel DUN461W | ||||
| 008 | 413714-6 | 1.20 | 1.43 | |
| Sperrknopf DUN461W | ||||
| 009 | 413713-8 | 1.00 | 1.19 | |
| Verbindungskabel DUN461W | ||||
| 010 | 699168-3 | 16.50 | 19.64 | |
| Motoranschluss | ||||
| 010C10 | 654069-2 | 1.00 | 1.19 | |
| Batteriedeckel DUN461W | ||||
| 011 | 327810-3 | 2.40 | 2.86 | |
| Griffgehäuse DUN461W | ||||
| 012 | 183S96-1 | 7.20 | 8.57 | |
| Gummistift 6 | ||||
| 012C10 | 263005-3 | 1.00 | 1.19 | |
| Namensschild DUN461W | ||||
| 013 | 811M62-9 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 014 | 265B67-9 | 1.00 | 1.19 | |
| Sechskantbolzen M6X40 * | ||||
| 016 | 921362-2 | 0.83 | 0.99 | |
| Sternknopf M6 | ||||
| 017 | 264072-1 | 1.20 | 1.43 | |
| Sechskantmutter M6 | ||||
| 017C10 | 931302-2 | 1.00 | 1.19 | |
| Rohrkappe 32 DUN461W | ||||
| 018 | 413712-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 141B61-4 | |||
| Warnetikett DUN500W | ||||
| 019C10 | 8008A7-9 | 2.40 | 2.86 | |
| Warnschild | ||||
| 019C20 | 808723-2 | 2.40 | 2.86 | |
| Vordergriff A DUN461W | ||||
| 020 | 413719-6 | 4.80 | 5.71 | |
| Stabhalter 32mm DUN461W | ||||
| 021 | 141C39-3 | 4.80 | 5.71 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 021C10 | 252103-8 | 1.20 | 1.43 | |
| Schraube 5x25 | ||||
| 022 | 911243-8 | 1.00 | 1.19 | |
| Rohrkappe 28 DUN461W | ||||
| 023 | 413711-2 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 327815-3 | |||
| Innensechskantschraube M6x40mm | ||||
| 025 | 251568-1 | 1.00 | 1.19 | |
| O-Ring 48 DUN461W | ||||
| 029 | 213616-4 | 1.00 | 1.19 | |
| Griffhalter DUN461W | ||||
| 030 | 183T14-5 | 3.60 | 4.28 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 031 | 265B67-9 | 1.00 | 1.19 | |
| Griffhalter DUN461W | ||||
| 032 | 183T14-5 | 3.60 | 4.28 | |
| O-Ring 48 DUN461W | ||||
| 033 | 213616-4 | 1.00 | 1.19 | |
| Druckfeder 12 | ||||
| 034 | 231113-8 | 1.00 | 1.19 | |
| Sperrknopf DUN461W | ||||
| 035 | 413715-4 | 1.20 | 1.43 | |
| Motorgehäuse DUN461W | ||||
| 036 | 183T13-7 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 036C10 | 263005-3 | 1.00 | 1.19 | |
| Motor DC DUN461W | ||||
| 037 | 629A62-1 | 19.80 | 23.56 | |
| Leitungsfilter | ||||
| 038 | 688131-1 | 1.00 | 1.19 | |
| Motorhalter DUN461W | ||||
| 039 | 141B58-3 | 6.00 | 7.14 | |
| Schraube M3x8 | ||||
| 040 | 265199-0 | 1.00 | 1.19 | |
| Kugellager 688ZZ DUN461W | ||||
| 041 | 210124-6 | 1.20 | 1.43 | |
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 042 | 253215-0 | 1.00 | 1.19 | |
| Komplettes Getriebe UN460WD | ||||
| 043 | 141B59-1 | 10.80 | 12.85 | |
| Kurbelwelle DUN461W | ||||
| 044 | 165734-3 | 3.60 | 4.28 | |
| Motorgehäuse DUN461W | ||||
| 045 | 183T13-7 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 045C10 | 263005-3 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 046 | 265B67-9 | 1.00 | 1.19 | |
| Puffer Ring DUN461W | ||||
| 047 | 424958-3 | 1.00 | 1.19 | |
| Klingensatz DUN461W | ||||
| 048 | 191P00-8 | 69.30 | 82.47 | |
| FLESJE OLIE | ||||
| 048C10 | 188369-3 | 2.00 | 2.38 | |
| Met.Schraube M5x16mm | ||||
| 049 | 265074-0 | 1.00 | 1.19 | |
| Welle 32 Versammlung DUN461W | ||||
| 050A | 136621-3 | 39.60 | 47.12 | |
| Warnetikett DUN500W | ||||
| 050AC10 | 8008A7-9 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050B | 137141-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050BC10 | 8074L6-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050C | 137407-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050CC10 | 8099D8-1 | |||
