Makita DUP361 Zeichnungen und Teile

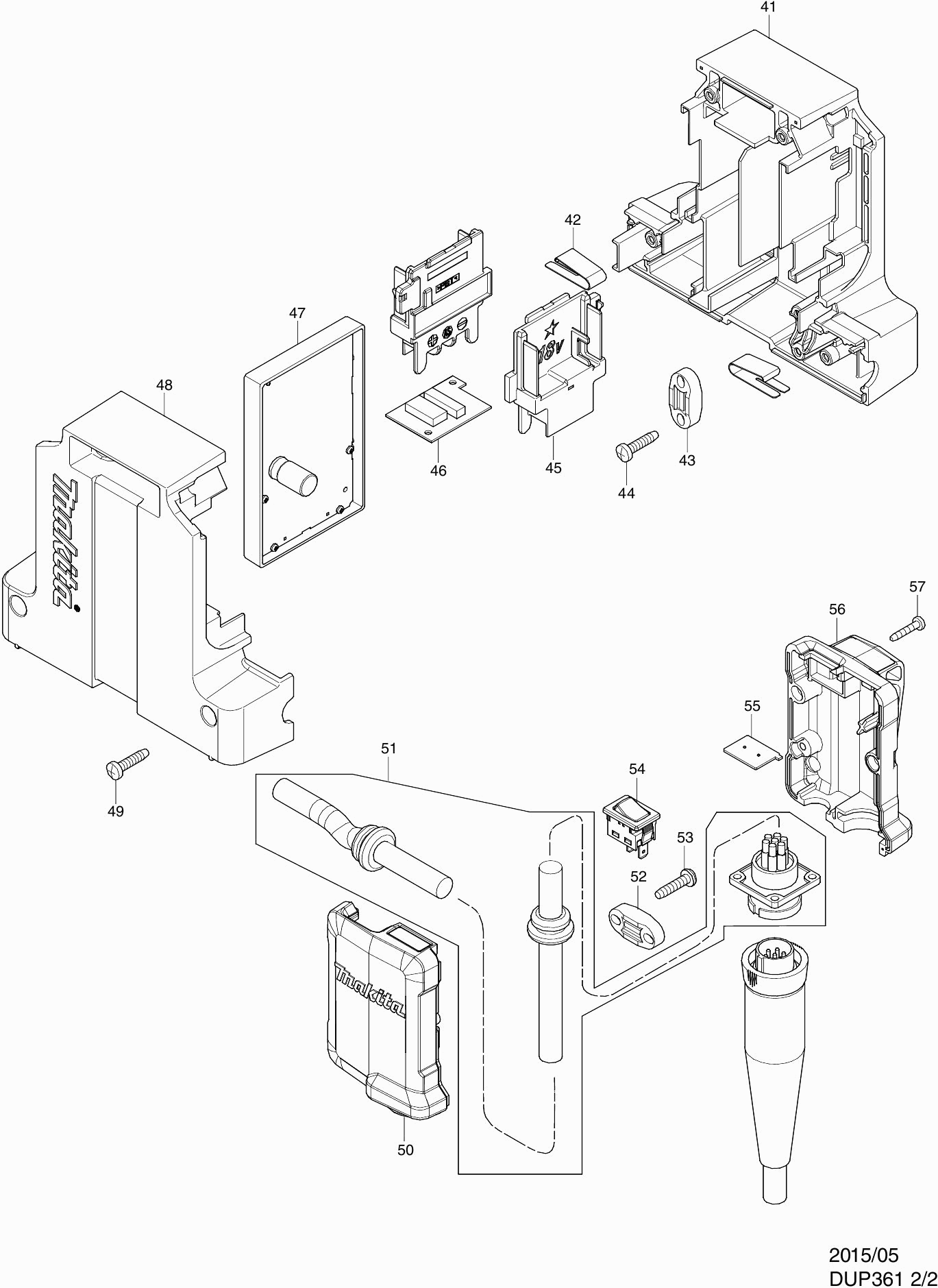

Auf dem Typenschild sollte die Typenbezeichnung DUP361 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA DUP361
Teileliste der Makita DUP361
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Inbusbout M5X14Mm Dup361D A | ||||
| 001 | 251490-2 | Inbusbout M5X14Mm Dup361D A | € 1.00 | |
| Naamplaat "dub361" | ||||
| 002 | 851F32-4 | Naamplaat "dub361" | € 2.83 | |
| Motorhuisdeel | ||||
| 003 | 456209-6 | Motorhuisdeel | € 26.49 | |
| Schroef M8 | ||||
| 005A | 251474-0 | Schroef M8 | € 7.55 | |
| Schroef m/flens H+T M8 DUP361 | ||||
| 005B | 251573-8 | Schroef m/flens H+T M8 DUP361 | € 20.10 | |
| Nicht bestellbar | ||||
| 006 | 197366-8 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 007 | 197367-6 | Nicht bestellbar | ||
| O-ring 3 | ||||
| 008 | 213034-6 | O-ring 3 | € 1.00 | |
| Blokkeerplaat | ||||
| 009 | 346940-1 | Blokkeerplaat | € 1.23 | |
| Inbusbout M3x8mm | ||||
| 010A | 266557-3 | Inbusbout M3x8mm | € 1.00 | |
| Inbusbout H+T M3X8MM DUP361 | ||||
| 010B | 266183-8 | Inbusbout H+T M3X8MM DUP361 | € 1.00 | |
| Moer M8 | ||||
| 011 | 264118-3 | Moer M8 | € 2.83 | |
| Inbusbout M2x10mm | ||||
| 012 | 266786-8 | Inbusbout M2x10mm | € 1.00 | |
| Afdekkap B | ||||
| 013 | 456218-5 | Afdekkap B | € 1.74 | |
| Stopring E-4 | ||||
| 014 | 961011-9 | Stopring E-4 | € 1.00 | |
| Koppelarm | ||||
| 015 | 346941-9 | Koppelarm | € 3.70 | |
| Vlakpin 5mm | ||||
| 016 | 256568-6 | Vlakpin 5mm | € 2.83 | |
| Bundschraube | ||||
| 017 | 251484-7 | Bundschraube | € 4.14 | |
| Hebel | ||||
| 018 | 456215-1 | Hebel | € 2.11 | |
| Stalen kogel 2.3 | ||||
| 019 | 216031-1 | Stalen kogel 2.3 | € 1.00 | |
| Drukveer 2 | ||||
| 020 | 233491-2 | Drukveer 2 | € 1.00 | |
| Feld | ||||
| 021 | 688189-0 | Feld | € 5.95 | |
| Stelschroef M3x4mm | ||||
| 022 | 266999-1 | Stelschroef M3x4mm | € 1.00 | |
| Drukveer 4 | ||||
| 023 | 231397-8 | Drukveer 4 | € 1.00 | |
| Schakelhendelset | ||||
| 024 | 123536-3 | Schakelhendelset | € 13.94 | |
| Afdekkap A | ||||
| 025 | 456217-7 | Afdekkap A | € 2.11 | |
| Hydraulisch aandrijving | ||||
| 026 | 123458-7 | Hydraulisch aandrijving | € 612.26 | |
| Schroef M3x10mm | ||||
| 027 | 912012-0 | Schroef M3x10mm | € 1.00 | |
| Tandwiel 48 | ||||
| 028 | 227390-8 | Tandwiel 48 | € 2.83 | |
| Tandwiel 48 | ||||
| 029 | 227389-3 | Tandwiel 48 | € 1.00 | |
| Platte ring 12 | ||||
| 030 | 253810-6 | Platte ring 12 | € 1.00 | |
| Schroef 3x8 | ||||
| 031 | 911006-2 | Schroef 3x8 | € 1.00 | |
| Motorsteun | ||||
| 032 | 319349-0 | Motorsteun | € 10.96 | |
| Motor 2x18v | ||||
| 033 | 629160-5 | Motor 2x18v | € 545.71 | |
| Sub controller | ||||
| 034 | 620459-1 | Sub controller | € 110.47 | |
| Motorhuisdeel | ||||
| 035 | 456211-9 | Motorhuisdeel | € 8.57 | |
| Schroef 3x16 | ||||
| 036 | 911028-2 | Schroef 3x16 | € 1.00 | |
| Front Case | ||||
| 037 | 143935-3 | Front Case | € 10.96 | |
| Indicatie label | ||||
| 037A | 807L80-7 | Indicatie label | € 1.00 | |
| Met.schr. M3 | ||||
| 038 | 266980-2 | Met.schr. M3 | € 1.00 | |
| Motorgehäuse | ||||
| 041 | 183B69-2 | Motorgehäuse | € 18.17 | |
| Blattfeder | ||||
| 042 | 232267-4 | Blattfeder | € 1.02 | |
| Klemstrip | ||||
| 043 | 687053-2 | Klemstrip | € 1.00 | |
| Tapschroef 4x18 | ||||
| 044 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Aansluitunit Bcl182D(3 Cont) A | ||||
| 045 | 643523-1 | Aansluitunit Bcl182D(3 Cont) A | € 5.30 | |
| Aansluitunit | ||||
| 046 | 620461-4 | Aansluitunit | € 29.28 | |
| Controller | ||||
| 047 | 620458-3 | Controller | € 161.05 | |
| Motorgehäuse | ||||
| 048 | 183B69-2 | Motorgehäuse | € 18.17 | |
| Tapschroef 4x18 | ||||
| 049 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Schakelhuis | ||||
| 050 | 183B76-5 | Schakelhuis | € 10.96 | |
| Label "info" | ||||
| 050A | 807E89-7 | Label "info" | € 2.83 | |
| Warnschild | ||||
| 050B | 807F74-6 | Warnschild | € 2.83 | |
| Nicht bestellbar | ||||
| 051 | 699070-0 | Nicht bestellbar | ||
| Klemstrip | ||||
| 052 | 687053-2 | Klemstrip | € 1.00 | |
| Tapschroef 4x18 | ||||
| 053 | 265995-6 | Tapschroef 4x18 | € 1.00 | |
| Schalter | ||||
| 054 | 651536-8 | Schalter | € 7.55 | |
| Led-circuit | ||||
| 055 | 620460-6 | Led-circuit | € 8.57 | |
| Schakelhuis | ||||
| 056 | 183B76-5 | Schakelhuis | € 10.96 | |
| Label "info" | ||||
| 056A | 807E89-7 | Label "info" | € 2.83 | |
| Warnschild | ||||
| 056B | 807F74-6 | Warnschild | € 2.83 | |
| Tapschroef 3x16 | ||||
| 057 | 266429-2 | Tapschroef 3x16 | € 1.00 | |
| Inbusbout M2x10mm | ||||
| 058 | 266786-8 | Inbusbout M2x10mm | € 1.00 | |
