Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUR189'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

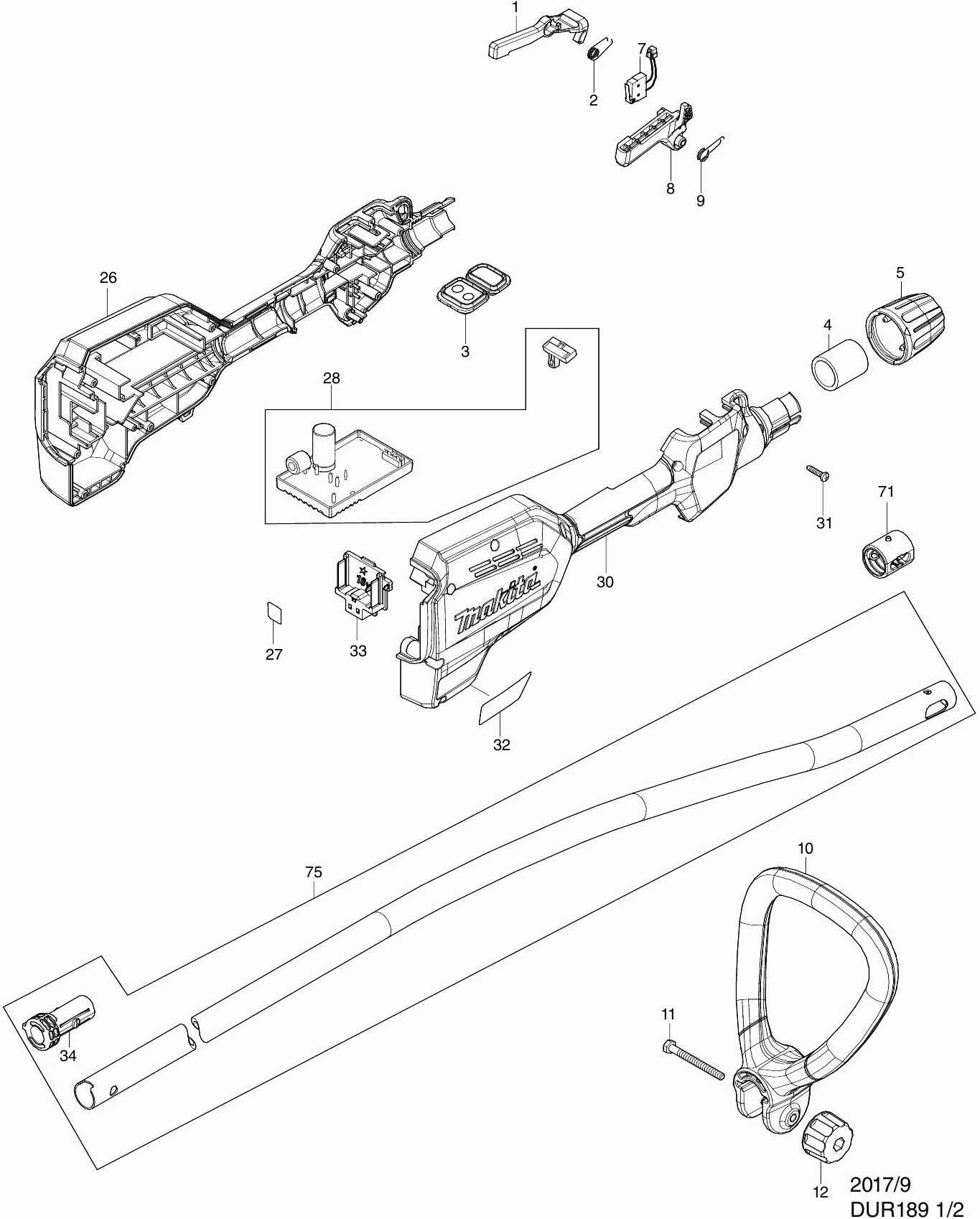

Zeichnungen der Makita DUR189
Teileliste der Makita DUR189
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Entsperrgriff Dur184L | ||||
| 001 | 456671-5 | 2.40 | 2.86 | |
| Torsionsfeder 9 | ||||
| 002 | 233621-5 | 1.00 | 1.19 | |
| Untersteuerung Dur189 | ||||
| 003 | 140B61-1 | 17.60 | 20.94 | |
| Etikett A/U DUR189 | ||||
| 003C10 | 816X50-7 | 2.40 | 2.86 | |
| Anzeigeetikett DUR189 | ||||
| 003C20 | 816X51-5 | 2.40 | 2.86 | |
| Gummibuchse Dur184L | ||||
| 004 | 456647-2 | 2.40 | 2.86 | |
| Sperring | ||||
| 005 | 453344-1 | 2.40 | 2.86 | |
| Schalter | ||||
| 007 | 632E26-0 | 11.00 | 13.09 | |
| Schaltergriff Dur184L | ||||
| 008 | 456670-7 | 3.60 | 4.28 | |
| Torsionsfeder 10 | ||||
| 009 | 233612-6 | 2.40 | 2.86 | |
| Bügelschaltergriff Dur184L | ||||
| 010 | 456423-4 | 11.00 | 13.09 | |
| Sechskantschraube M6x60mm | ||||
| 011 | 921382-6 | 1.20 | 1.43 | |
| Sternknopf M6 | ||||
| 012 | 264072-1 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 026 | 183E59-3 | |||
| Gummistift 6 | ||||
| 026C10 | 263005-3 | 1.00 | 1.19 | |
| Etikett Seriennummer DUR189 | ||||
| 027 | 854K68-2 | 2.40 | 2.86 | |
| Controller DUR189 | ||||
| 028 | 620910-1 | 118.80 | 141.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 030 | 183E59-3 | |||
| Gummistift 6 | ||||
| 030C10 | 263005-3 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 031 | 265B67-9 | 1.00 | 1.19 | |
| Nameplate DUR189 | ||||
| 032 | 854K62-4 | 3.60 | 4.28 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 033 | 644808-8 | 3.60 | 4.28 | |
| Abdeckhaube | ||||
| 034 | 456648-0 | 3.60 | 4.28 | |
| Motorgehäuse-Set | ||||
| 056 | 183F18-3 | 8.40 | 10.00 | |
| Feld | ||||
| 057 | 629248-1 | 18.70 | 22.25 | |
| Anker | ||||
| 058 | 519429-4 | 19.80 | 23.56 | |
| Kugellager 609zz | ||||
| 059 | 210049-4 | 3.60 | 4.28 | |
| Kugellager 695zz | ||||
| 060 | 211157-4 | 2.40 | 2.86 | |
| Kreuzschlitzschraube M3X6 | ||||
| 061 | 652069-6 | 1.00 | 1.19 | |
| Kugellager 695zz | ||||
| 062 | 211157-4 | 2.40 | 2.86 | |
| Zahnrad 26 | ||||
| 063 | 221492-2 | 3.60 | 4.28 | |
| Achse DUR189 | ||||
| 064 | 327132-1 | 2.40 | 2.86 | |
| Kugellager 6000ddw | ||||
| 065 | 211289-7 | 13.20 | 15.71 | |
| Kompletter Schutzring | ||||
| 066 | 144512-4 | 4.80 | 5.71 | |
| O-Ring 10 | ||||
| 066C10 | 213055-8 | 1.00 | 1.19 | |
| Abschirmplatte | ||||
| 068 | 346857-8 | 2.40 | 2.86 | |
| Motorgehäuse-Set | ||||
| 069 | 183F18-3 | 8.40 | 10.00 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 070 | 265B67-9 | 1.00 | 1.19 | |
| Gummibüchse 24 | ||||
| 071 | 424567-8 | 2.40 | 2.86 | |
| Schaft komplett A DUR189 | ||||
| 075 | 135955-1 | 22.00 | 26.18 | |
| Warnschild DUR189 | ||||
| 075C10 | 816X52-3 | 2.40 | 2.86 | |
| Anschlusskabel-Unit DUR189 | ||||
| 077 | 699114-6 | 19.80 | 23.56 | |
| Führung | ||||
| 080 | 326348-5 | 10.80 | 12.85 | |
| Niete | ||||
| 081 | 413143-3 | 1.00 | 1.19 | |
| Montagering für Abdeckung | ||||
| 082 | 454641-8 | 7.20 | 8.57 | |
| Inbusschraube m6x30 | ||||
| 084 | 265647-9 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 085 | 265C54-4 | 1.00 | 1.19 | |
| Blechschraube 4X12 Ms246.4 | ||||
| 085 | 266427-6 | 0.83 | 0.99 | |
| Leitungsschneider | ||||
| 086 | 346855-2 | 3.60 | 4.28 | |
| Schutzkappe Dur184L | ||||
| 087 | 456651-1 | 10.80 | 12.85 | |
| Getriebesatz DUR189 | ||||
| 089 | 135967-4 | 9.60 | 11.42 | |
