Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUR191U'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

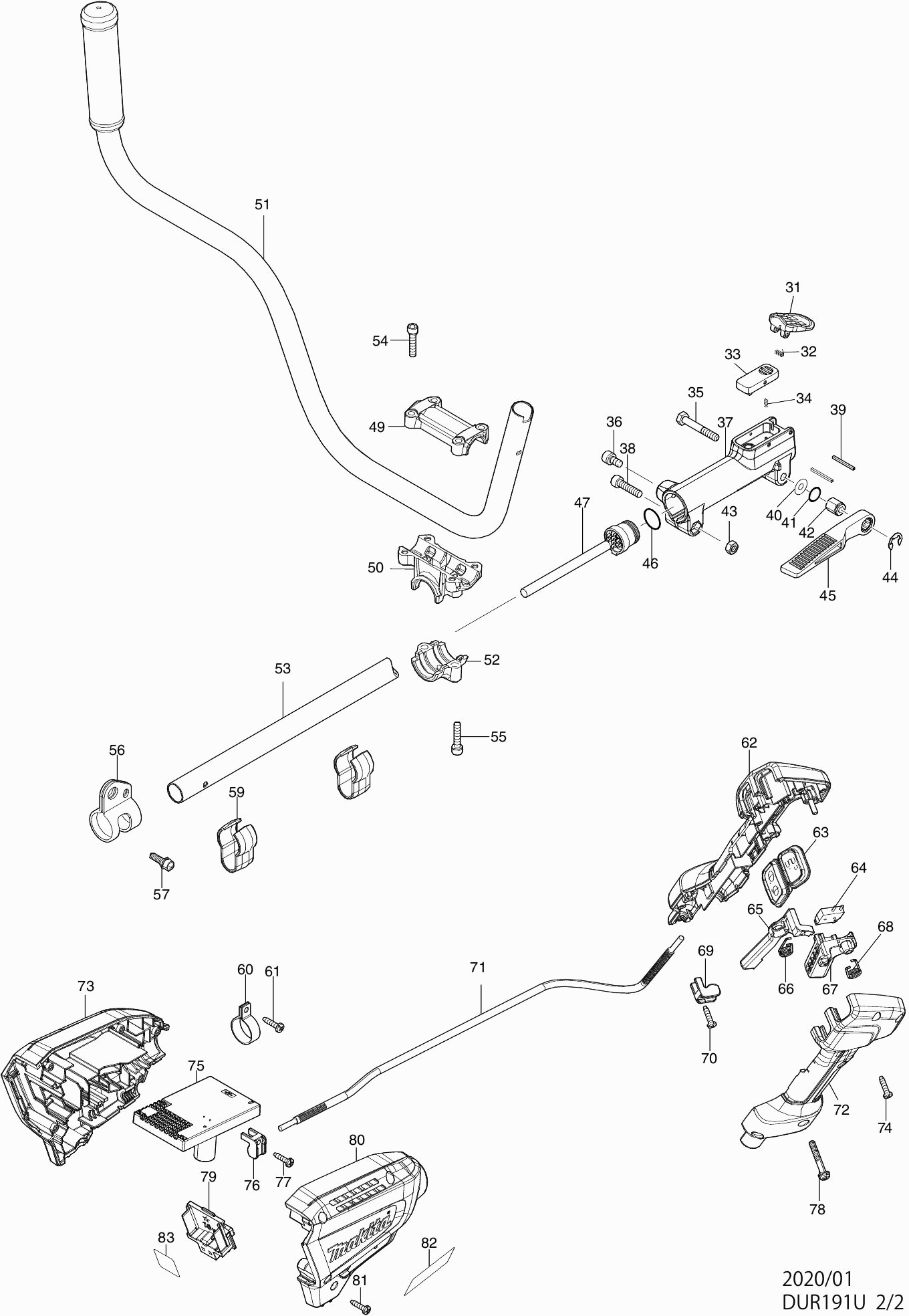

Zeichnungen der Makita DUR191U
Teileliste der Makita DUR191U
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Motor Gehäusesatz DUR190U | ||||
| 001 | 183P06-0 | 8.40 | 10.00 | |
| Kreuzschlitzschraube M3X6 | ||||
| 002 | 652069-6 | 1.00 | 1.19 | |
| Feld | ||||
| 003 | 629248-1 | 18.70 | 22.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 210215-3 | |||
| Motor Baugruppe DUR190 | ||||
| 005 | 510449-1 | 23.10 | 27.49 | |
| Kugellager 609zz | ||||
| 006 | 210049-4 | 3.60 | 4.28 | |
| O-Ring 24 | ||||
| 007 | 213380-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 210215-3 | |||
| Zahnrad 26 | ||||
| 009 | 221492-2 | 3.60 | 4.28 | |
| Achse DUR190 | ||||
| 010 | 327542-2 | 3.60 | 4.28 | |
| Kugellager 6001dw | ||||
| 011 | 211131-2 | 9.60 | 11.42 | |
| Kragenstift 4mm | ||||
| 012 | 256546-6 | 1.00 | 1.19 | |
| O-Ring 5 | ||||
| 013 | 213021-5 | 1.00 | 1.19 | |
| Motor Gehäusesatz DUR190U | ||||
| 014 | 183P06-0 | 8.40 | 10.00 | |
| Druckfeder 8 | ||||
| 015 | 233376-2 | 1.00 | 1.19 | |
| Abdeckhaube DUR190 | ||||
| 016 | 412408-0 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 017 | 265B67-9 | 1.00 | 1.19 | |
| Drehscheibe DUR190 | ||||
| 018 | 140T23-7 | 6.00 | 7.14 | |
| Flanschring DUR190 | ||||
| 019 | 347668-4 | 2.40 | 2.86 | |
| MUTTER M10 | ||||
| 020 | 264025-0 | 2.40 | 2.86 | |
| Innensechskantschraube M5X25 Em404Mp | ||||
| 021 | 251513-6 | 1.00 | 1.19 | |
| Montagehalterung DUR190 | ||||
| 022 | 347667-6 | 2.40 | 2.86 | |
| Gummibüchse 24 | ||||
| 023 | 424567-8 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 168526-9 | |||
| Leitungsschneider | ||||
| 025 | 346855-2 | 3.60 | 4.28 | |
| Mähhaube DUR190 | ||||
| 026 | 412392-9 | 8.40 | 10.00 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 027 | 265B67-9 | 1.00 | 1.19 | |
| Netzkabelset A DUR191L | ||||
| 028 | 699088-1 | 23.10 | 27.49 | |
| O-Ring 18 | ||||
| 029 | 213275-4 | 1.00 | 1.19 | |
| Sicherungsstift B DUR191L | ||||
| 030 | 326880-9 | 1.00 | 1.19 | |
| Abdeckkappe DUR191L | ||||
| 031 | 454304-6 | 6.00 | 7.14 | |
| Druckfeder 3 DUR191L | ||||
| 032 | 233604-5 | 1.20 | 1.43 | |
| Feststellknopf DUR191L | ||||
| 033 | 454303-8 | 6.00 | 7.14 | |
| Druckfeder 2 | ||||
| 034 | 233211-4 | 1.00 | 1.19 | |
| Inbusschraube M6X40 | ||||
| 035 | 265596-0 | 1.00 | 1.19 | |
| Innensechskantschraube M6X12 | ||||
| 036 | 922311-2 | 1.00 | 1.19 | |
| Verbindungshülse 24 B DUR191L | ||||
| 037 | 319531-1 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037-1 | 312D65-7 | |||
| Sechskantbolzen M6x25mm | ||||
| 038 | 266087-4 | 1.00 | 1.19 | |
| Feder 2,5x25 DUR191L | ||||
| 039 | 258010-3 | 1.00 | 1.19 | |
| Dünne Unterlegscheibe 6 | ||||
| 040 | 253332-6 | 1.00 | 1.19 | |
| O-Ring 11 | ||||
| 041 | 213105-9 | 1.00 | 1.19 | |
| Sechskantmutter M6 | ||||
| 042 | 252159-1 | 2.40 | 2.86 | |
| Sechskantmutter M6 | ||||
| 043 | 931302-2 | 1.00 | 1.19 | |
| Sicherungsring E8 | ||||
| 044 | 961014-3 | 1.00 | 1.19 | |
| Hebel | ||||
| 045 | 272268-0 | 2.40 | 2.86 | |
| O-Ring 18 | ||||
| 046 | 213275-4 | 1.00 | 1.19 | |
| Netzkabelset B DUR191L | ||||
| 047 | 699087-3 | 28.60 | 34.03 | |
| Stahlkpl A DUR191 | ||||
| 048 | 140T22-9 | 10.80 | 12.85 | |
| Warnschild DUR368A/L | ||||
| 048C10 | 819N87-3 | 2.40 | 2.86 | |
| Makita Logo Etikett | ||||
| 048C20 | 819312-8 | 2.40 | 2.86 | |
| Handlaufplatte Rbc525 A | ||||
| 049 | 318272-6 | 2.40 | 2.86 | |
| Handgriffhalter DUR369 | ||||
| 050 | 319705-4 | 4.80 | 5.71 | |
| HANDHALTERUNG CPL DUR190U | ||||
| 051 | 144374-0 | 16.50 | 19.64 | |
| Rohrklemme DUR369 | ||||
| 052 | 319703-8 | 1.20 | 1.43 | |
| Stahl B DUR191U | ||||
| 053 | 327547-2 | 10.80 | 12.85 | |
| Innensechskantschraube Ck M5x25mm | ||||
| 054 | 922241-7 | 1.00 | 1.19 | |
| Innensechskantschraube Ck M5x25mm | ||||
| 055 | 922241-7 | 1.00 | 1.19 | |
| Aufhänger | ||||
| 056 | 347116-3 | 1.20 | 1.43 | |
| Inbusschraube M5x12 Mit Flansch | ||||
| 057 | 922212-4 | 1.00 | 1.19 | |
| Kabelklemme DUR369A | ||||
| 059 | 457458-8 | 1.20 | 1.43 | |
| Rohrgriffhalterung | ||||
| 060 | 346248-3 | 1.20 | 1.43 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 061 | 265B67-9 | 1.00 | 1.19 | |
| Handgriff Bügel DUR190U | ||||
| 062 | 183N99-5 | 17.60 | 20.94 | |
| Sicherheitsmutter M5 DUR369A | ||||
| 062C10 | 252180-0 | 1.00 | 1.19 | |
| Controller unter DUR190 | ||||
| 063 | 140T18-0 | 19.80 | 23.56 | |
| Etikett A/U DUR190L | ||||
| 063C10 | 8010M7-8 | 2.40 | 2.86 | |
| Anzeigeetikett DUR190L | ||||
| 063C20 | 8010M8-6 | 2.40 | 2.86 | |
| Schalter | ||||
| 064 | 632E40-6 | 11.00 | 13.09 | |
| Entriegelungshebel | ||||
| 065 | 455629-1 | 3.60 | 4.28 | |
| Torsionsfeder 9 | ||||
| 066 | 233621-5 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 067 | 455816-2 | 3.60 | 4.28 | |
| Torsionsfeder 10 | ||||
| 068 | 233612-6 | 2.40 | 2.86 | |
| Klemmenhalterung | ||||
| 069 | 687260-7 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 070 | 265B67-9 | 1.00 | 1.19 | |
| Kabelbaum DUR190U | ||||
| 071 | 699148-9 | 10.80 | 12.85 | |
| Handgriff Bügel DUR190U | ||||
| 072 | 183N99-5 | 17.60 | 20.94 | |
| Sicherheitsmutter M5 DUR369A | ||||
| 072C10 | 252180-0 | 1.00 | 1.19 | |
| Gehäusesatz DUR190 | ||||
| 073 | 183P07-8 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 073C10 | 263005-3 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 074 | 265B67-9 | 1.00 | 1.19 | |
| Controller DUR190 | ||||
| 075 | 620C56-1 | 100.10 | 119.12 | |
| Klemmenhalterung | ||||
| 076 | 687260-7 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 077 | 265B67-9 | 1.00 | 1.19 | |
| Schraube 5x36 | ||||
| 078 | 911258-5 | 1.00 | 1.19 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 079 | 644809-6 | 4.80 | 5.71 | |
| Gehäusesatz DUR190 | ||||
| 080 | 183P07-8 | 8.40 | 10.00 | |
| Gummistift 6 | ||||
| 080C10 | 263005-3 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 081 | 265B67-9 | 1.00 | 1.19 | |
| NAAMPLAAT DUR191U | ||||
| 082 | 857D15-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 083 | 857D18-4 | |||
