Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DUX60'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

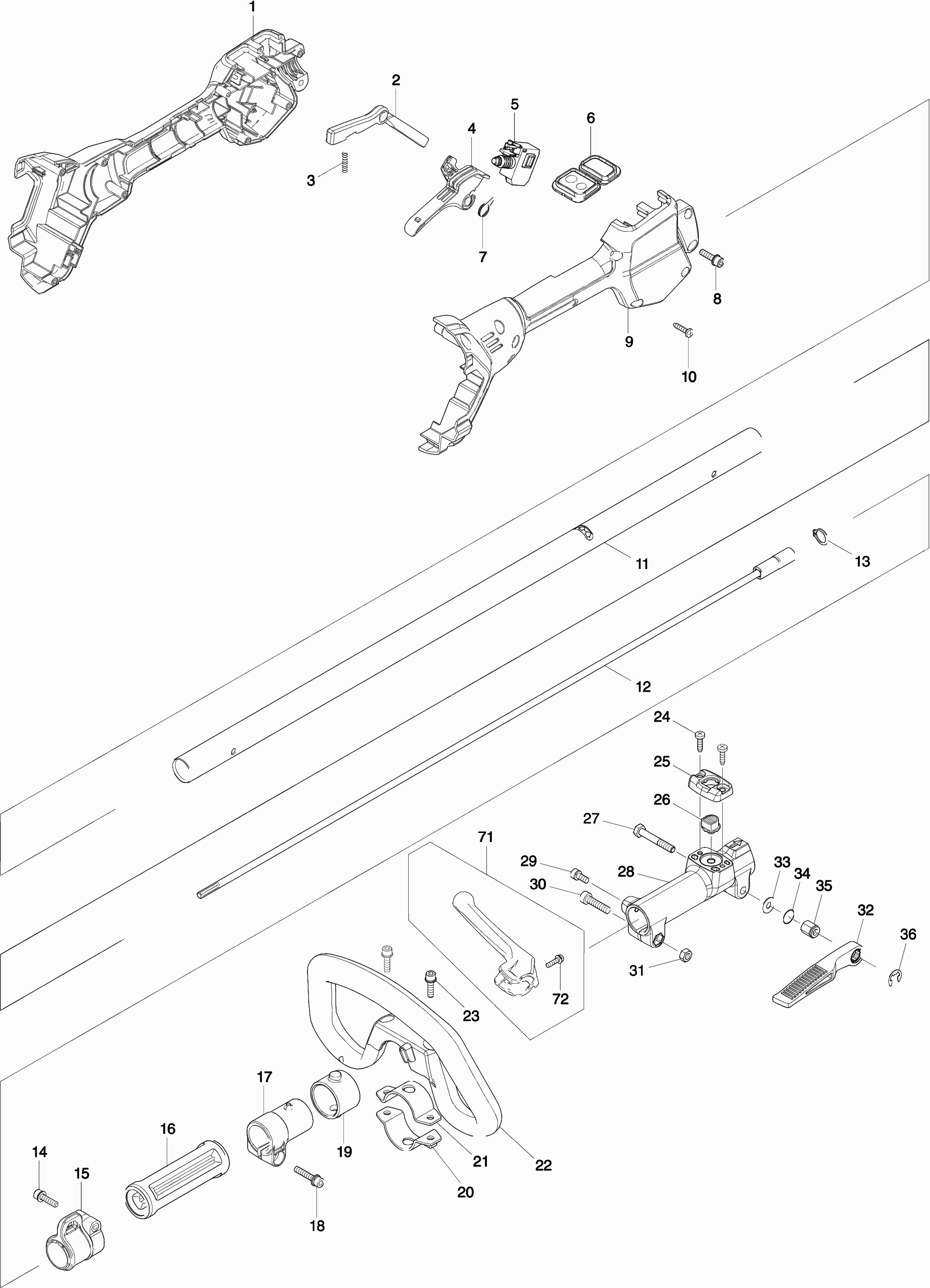

Zeichnungen der Makita DUX60
Teileliste der Makita DUX60
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Dux360 Gehäuse | ||||
| 001 | 183G31-7 | 19.80 | 23.56 | |
| Sechskantmutter M5 | ||||
| 001C10 | 931202-6 | 1.00 | 1.19 | |
| Entriegelungsgriff Dux60 | ||||
| 002 | 457773-0 | 3.60 | 4.28 | |
| Druckfeder 4 | ||||
| 003 | 233101-1 | 1.00 | 1.19 | |
| Schaltergriff Dux60 | ||||
| 004 | 457771-4 | 4.80 | 5.71 | |
| Schalter c3jw-1p | ||||
| 005 | 650709-0 | 14.30 | 17.02 | |
| Unterregelkreis Dux60 | ||||
| 006 | 144570-0 | 36.30 | 43.20 | |
| Torsionsfeder 11 | ||||
| 007 | 233540-5 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 922233-6 | |||
| Dux360 Gehäuse | ||||
| 009 | 183G31-7 | 19.80 | 23.56 | |
| Sechskantmutter M5 | ||||
| 009C10 | 931202-6 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 010 | 265B67-9 | 1.00 | 1.19 | |
| Gelenkwelle (a) | ||||
| 011 | 141499-1 | 22.00 | 26.18 | |
| Warnschild | ||||
| 011 | 898125-0 | 8.40 | 10.00 | |
| Innenwelle | ||||
| 012 | 141238-9 | 16.50 | 19.64 | |
| Sicherungsring S-12 | ||||
| 013 | 961052-5 | 1.00 | 1.19 | |
| Innensechskantschraube 5X20 | ||||
| 014 | 922232-8 | 1.20 | 1.43 | |
| Aufhänger | ||||
| 015 | 168478-4 | 4.80 | 5.71 | |
| Sechskantmutter M5 | ||||
| 015C10 | 931202-6 | 1.00 | 1.19 | |
| Distanzscheibe | ||||
| 016 | 451601-1 | 2.40 | 2.86 | |
| Rohrhalter Dux60 | ||||
| 017 | 457269-1 | 2.40 | 2.86 | |
| Flügelschraube M5X25Mm | ||||
| 018 | 922244-1 | 1.20 | 1.43 | |
| Dämpfer Dux60 | ||||
| 019 | 424942-8 | 1.20 | 1.43 | |
| Klemmhalterung 35, Unten | ||||
| 020 | 347114-7 | 1.20 | 1.43 | |
| Klemmhalterung 35, Oben | ||||
| 021 | 347113-9 | 1.20 | 1.43 | |
| Bügelgriff Dux60 | ||||
| 022 | 457772-2 | 11.00 | 13.09 | |
| Gummistift 6 | ||||
| 022C10 | 263005-3 | 1.00 | 1.19 | |
| Innensechskantschraube 5X20 | ||||
| 023 | 922232-8 | 1.20 | 1.43 | |
| Gewindeschneidschraube Ct 4x16 | ||||
| 024 | 266034-5 | 1.00 | 1.19 | |
| Deckel für Entriegelungstaste | ||||
| 025 | 452840-6 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025-1 | 4133K8-4 | |||
| Entriegelungstaste | ||||
| 026 | 452839-1 | 1.20 | 1.43 | |
| Inbusschraube M6X40 | ||||
| 027 | 265596-0 | 1.00 | 1.19 | |
| Verbindungsstück | ||||
| 028 | 312D49-5 | 15.40 | 18.33 | |
| Inbusschraube 5x12 | ||||
| 029 | 922211-6 | 1.00 | 1.19 | |
| Sechskantbolzen M6x25mm | ||||
| 030 | 266087-4 | 1.00 | 1.19 | |
| Sechskantmutter M6 | ||||
| 031 | 931302-2 | 1.00 | 1.19 | |
| Hebel | ||||
| 032 | 272268-0 | 2.40 | 2.86 | |
| Dünne Unterlegscheibe 6 | ||||
| 033 | 253332-6 | 1.00 | 1.19 | |
| O-Ring 11 | ||||
| 034 | 213105-9 | 1.00 | 1.19 | |
| Sechskantmutter M6 | ||||
| 035 | 252159-1 | 2.40 | 2.86 | |
| Sicherungsring E8 | ||||
| 036 | 961014-3 | 1.00 | 1.19 | |
| Innensechskantschraube 5X20 | ||||
| 037 | 922232-8 | 1.20 | 1.43 | |
| Stahlstütze Dux60 | ||||
| 038 | 319609-0 | 13.20 | 15.71 | |
| Schraube Vk 20mm | ||||
| 039 | 911233-1 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 040 | 263002-9 | 1.00 | 1.19 | |
| O-Ring 6 An250/Bo3711 | ||||
| 041 | 213045-1 | 1.00 | 1.19 | |
| Achshalter | ||||
| 042 | 325811-5 | 17.60 | 20.94 | |
| Kugellager 6001zz | ||||
| 043 | 211148-5 | 8.40 | 10.00 | |
| Unterlegscheibe 12 | ||||
| 044 | 253744-3 | 1.00 | 1.19 | |
| Getriebe 33 | ||||
| 045 | 227720-3 | 42.90 | 51.05 | |
| Unterlegscheibe 12 | ||||
| 046 | 253744-3 | 1.00 | 1.19 | |
| Kugellager 6901zz | ||||
| 047 | 211150-8 | 6.00 | 7.14 | |
| Getriebegehäuse Dux`60 | ||||
| 048 | 319608-2 | 13.20 | 15.71 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 049 | 265B67-9 | 1.00 | 1.19 | |
| Gewindeschneidschraube 5X25 | ||||
| 050 | 266041-8 | 1.00 | 1.19 | |
| O-Ring 22 | ||||
| 051 | 213961-7 | 1.00 | 1.19 | |
| Anker Dux60 | ||||
| 052 | 519447-2 | 30.80 | 36.65 | |
| Getriebe 16 Dux60 | ||||
| 053 | 227721-1 | 4.80 | 5.71 | |
| Kugellager 6900Ddw DUX60 A | ||||
| 054 | 210258-5 | 4.80 | 5.71 | |
| Sicherungsring S-10 | ||||
| 055 | 257408-1 | 1.20 | 1.43 | |
| Kugellager 607Zz A | ||||
| 056 | 211382-7 | 1.20 | 1.43 | |
| Feld Dux60 | ||||
| 057 | 629269-3 | 36.30 | 43.20 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 058 | 265B67-9 | 1.00 | 1.19 | |
| Namensschild Dux60 | ||||
| 059 | 853S61-1 | 3.60 | 4.28 | |
| Dux60 Gehäuse | ||||
| 060 | 183G29-4 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 060C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 060C20 | 252126-6 | 1.00 | 1.19 | |
| Schroef,M4x12 | ||||
| 061 | 251314-2 | 1.00 | 1.19 | |
| Batteriehalter | ||||
| 062 | 346858-6 | 10.80 | 12.85 | |
| Seriennummer Etikett Dux60 | ||||
| 063 | 853S66-1 | 2.40 | 2.86 | |
| Controller Dux60 | ||||
| 064 | 620676-3 | 169.78 | 202.04 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 065 | 644809-6 | 4.80 | 5.71 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 066 | 265B67-9 | 1.00 | 1.19 | |
| Dux60 Motor Gehäuse | ||||
| 067 | 183G30-9 | 6.00 | 7.14 | |
| Dux60 Motor Gehäuse | ||||
| 068 | 183G30-9 | 6.00 | 7.14 | |
| Dux60 Gehäuse | ||||
| 069 | 183G29-4 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 069C10 | 263005-3 | 1.00 | 1.19 | |
| Sicherungsmutter M4x7mm | ||||
| 069C20 | 252126-6 | 1.00 | 1.19 | |
| Inbusschraube 5x12 | ||||
| 070 | 922211-6 | 1.00 | 1.19 | |
| Kompletter Hebel Dux60 | ||||
| 071 | 144315-6 | 3.60 | 4.28 | |
| Schraube 4x16 A | ||||
| 072 | 911526-6 | 1.00 | 1.19 | |
