Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DVC151L'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

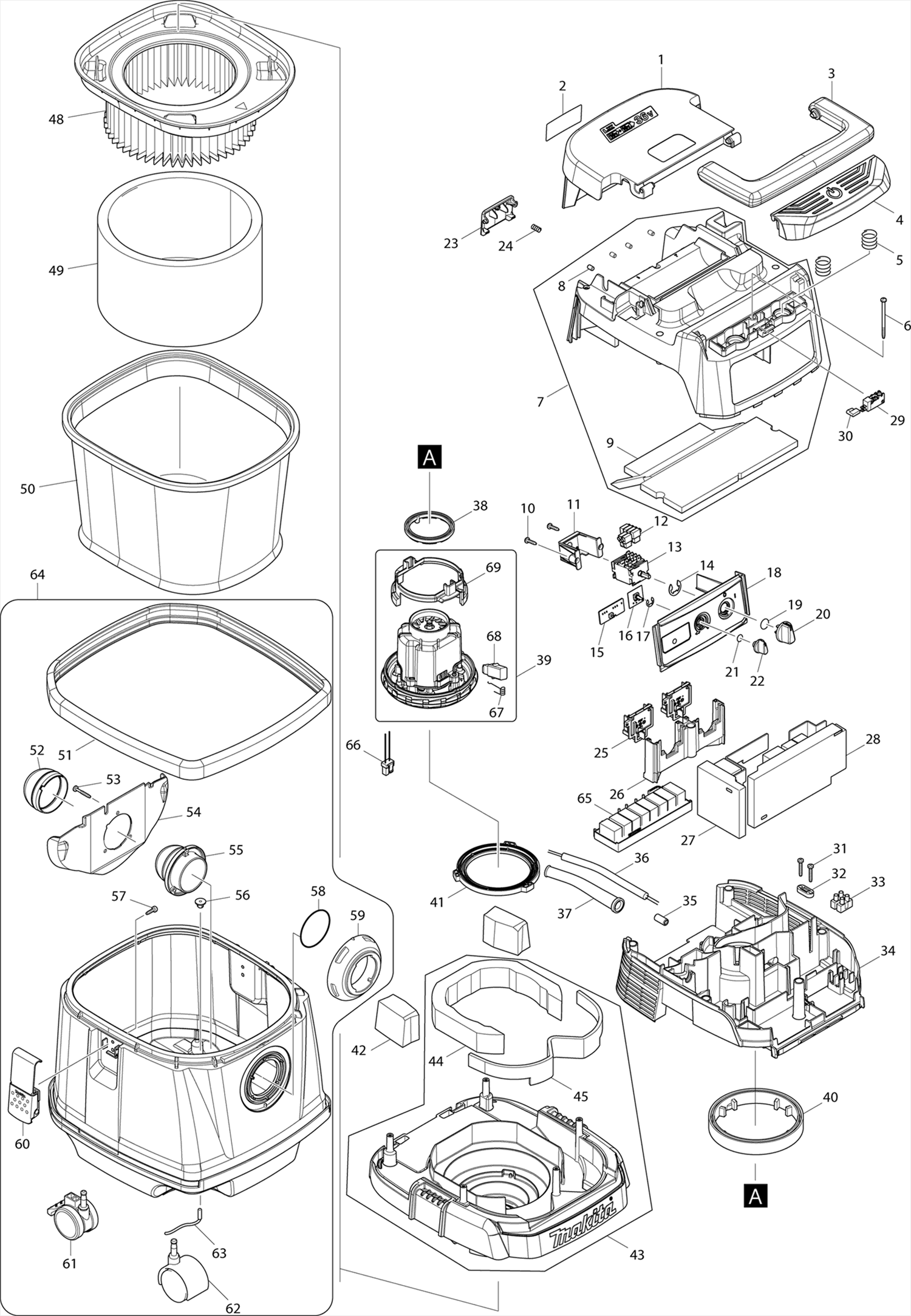

Zeichnungen der Makita DVC151L
Teileliste der Makita DVC151L
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A01 | 122512-4 | |||
| STOFZUIGERSLANG 38X2500MM | ||||
| A02 | 195434-1 | 56.00 | 66.64 | |
| PLASTIC STOFZAK STOFZUIGER 45L | ||||
| A03 | 195432-5 | 7.00 | 8.33 | |
| Spindelverlaengerung | ||||
| A04 | 192563-1 | 9.00 | 10.71 | |
| HANDGREEP ZUIGBUIS ALUMINIUM | ||||
| A05 | 192562-3 | 11.00 | 13.09 | |
| KIERZUIGMOND LANG IVOOR WIT | ||||
| A06 | 410306-2 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A07 | 451350-0 | |||
| OPBERGBAK ACCESSOIRES STOFZUIGER | ||||
| A08 | 455732-8 | 11.00 | 13.09 | |
| Schraube 4x20 | ||||
| A09 | 911138-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A10 | 661914-4 | |||
| STOFZUIGERSLANG 28X3500MM | ||||
| A11 | 195433-3 | 61.00 | 72.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| C01 | 151449-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| C06 | 415962-3 | |||
| Schlauchanschluss Grundstück | ||||
| C10 | 417191-4 | 6.00 | 7.14 | |
| SLANGADAPTER 25/22MM [MACHINE] | ||||
| C10 | 195547-8 | 3.00 | 3.57 | |
| Indikationsetikett DVC150L | ||||
| C10 | 806G39-1 | 2.40 | 2.86 | |
| Warnschild | ||||
| C10 | 891977-8 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| C11 | 256241-8 | |||
| Selbstschneidende Schraube 4x6 | ||||
| C16 | 265871-4 | 1.00 | 1.19 | |
| Übergangsring für Schlauchteil | ||||
| C20 | 417306-3 | 3.60 | 4.28 | |
| KOPPELADAPTER 35/25 RIBBED X38MM | ||||
| C20 | 195546-0 | 2.00 | 2.38 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| C21 | 154427-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| C26 | 415965-7 | |||
| Schlauchanschluss Grundstück | ||||
| C30 | 417191-4 | 6.00 | 7.14 | |
| SLANGADAPTER 45/38MM [MACHINE] | ||||
| C30 | 417307-1 | 5.00 | 5.95 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| C31 | 415964-9 | |||
| Bürste für 195551-7 | ||||
| C36 | 743328-0 | 3.60 | 4.28 | |
| Klemmring für 417191-4 | ||||
| C40 | 417586-1 | 2.40 | 2.86 | |
| Gummistreifen für 195551-7 | ||||
| C41 | 743327-2 | 3.60 | 4.28 | |
| Übergangsring für Schlauchteil | ||||
| C50 | 417662-1 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| C60 | 417766-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| E01 | 891978-6 | |||
| Leitungsfilter | ||||
| E04 | 688161-2 | 1.00 | 1.19 | |
| Blaspistole | ||||
| F05 | 192236-6 | 5.00 | 5.95 | |
| STOFZUIGERSLANG 38X5000MM | ||||
| F10 | 195435-9 | 97.00 | 115.43 | |
| STOFZUIGERSLANG 28X5000MM | ||||
| F11 | 195436-7 | 67.00 | 79.73 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F12 | 195437-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F14 | 195544-4 | |||
| SLANGADAPTER 45/38MM [MACHINE] | ||||
| F15 | 195545-2 | 5.00 | 5.95 | |
| KOPPELADAPTER 35/25 RIBBED X38MM | ||||
| F16 | 195546-0 | 2.00 | 2.38 | |
| SLANGADAPTER 25/22MM [MACHINE] | ||||
| F17 | 195547-8 | 3.00 | 3.57 | |
| KOPPELADAPTER 38X25/22MM | ||||
| F18 | 195548-6 | 9.00 | 10.71 | |
| VLOERZUIGMOND HARDE VLOER | ||||
| F19 | 195549-4 | 12.00 | 14.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F20 | 195550-9 | |||
| VLOERZUIGMOND HARDE VLOER | ||||
| F21 | 195551-7 | 18.00 | 21.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F22 | 195552-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F23 | 195553-3 | |||
| FLEECE STOFZAK 15L STOFZUIGER | ||||
| F24 | 195557-5 | 17.00 | 20.23 | |
| FLEECE STOFZAK 15L STOFZUIGER | ||||
| F24-1 | 195557-5 | 17.00 | 20.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F25 | 195637-7 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| F27 | 198184-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F28 | 198533-8 | |||
| STOFZUIGERSLANG GLAD 28X5000MM | ||||
| F33 | 191G76-1 | 55.00 | 65.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F86 | 191M77-5 | |||
| KOPPELADAPTER 32X35MM | ||||
| F87 | 191M78-3 | 5.00 | 5.95 | |
| KOPPELADAPTER 32X38MM | ||||
| F88 | 191M79-1 | 5.00 | 5.95 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| G09 | 1912G4-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| G10 | 1912G5-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| G11 | 413R35-4 | |||
| Batteriekappe Dvc862 A | ||||
| 001 | 144486-9 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 002 | 855W47-5 | |||
| Griff | ||||
| 003 | 455734-4 | 9.60 | 11.42 | |
| Schaltknopf DVC156L A | ||||
| 004 | 459262-1 | 4.80 | 5.71 | |
| Druckfeder 32mm | ||||
| 005 | 234273-5 | 1.00 | 1.19 | |
| Blechschraube 4x65mm | ||||
| 006 | 266340-8 | 1.00 | 1.19 | |
| Abdeckhaube | ||||
| 007 | 143173-7 | 19.80 | 23.56 | |
| Gummistift 6 | ||||
| 008 | 263005-3 | 1.00 | 1.19 | |
| Dämpfungsschild | ||||
| 009 | 424688-6 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 266326-2 | |||
| SCHALTERHALTER | ||||
| 011 | 451343-7 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 686023-8 | |||
| Schalter | ||||
| 013 | 650745-6 | 11.00 | 13.09 | |
| Sperrring E12 | ||||
| 014 | 961062-2 | 1.00 | 1.19 | |
| Lichtkreis | ||||
| 015 | 620394-3 | 14.30 | 17.02 | |
| Geschwindigkeitsregelkreis | ||||
| 016 | 631922-9 | 9.60 | 11.42 | |
| Stoppring E-7 | ||||
| 017 | 961013-5 | 1.00 | 1.19 | |
| Schalterbasis | ||||
| 018 | 143176-1 | 9.60 | 11.42 | |
| O-Ring 14 | ||||
| 019 | 213176-6 | 1.00 | 1.19 | |
| Schalthebel | ||||
| 020 | 455733-6 | 2.40 | 2.86 | |
| O-Ring 9 | ||||
| 021 | 213054-0 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 022 | 451344-5 | 1.00 | 1.19 | |
| Batteriedeckelhaken | ||||
| 023 | 455728-9 | 2.40 | 2.86 | |
| Druckfeder 7 | ||||
| 024 | 231240-1 | 1.00 | 1.19 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 025 | 644808-8 | 3.60 | 4.28 | |
| Grundplatte | ||||
| 026 | 455729-7 | 6.00 | 7.14 | |
| Controller B | ||||
| 027 | 620406-2 | 155.10 | 184.57 | |
| Controller A | ||||
| 028 | 620392-7 | 177.10 | 210.75 | |
| Schalter | ||||
| 029 | 651910-0 | 6.00 | 7.14 | |
| Motoranschluss | ||||
| 030 | 686039-3 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 031 | 266374-1 | |||
| Klemmenhalterung | ||||
| 032 | 687053-2 | 1.00 | 1.19 | |
| Klemmstein | ||||
| 033 | 654561-8 | 3.60 | 4.28 | |
| Trennwand | ||||
| 034 | 455726-3 | 17.60 | 20.94 | |
| Leitungsfilter | ||||
| 035 | 688163-8 | 1.20 | 1.43 | |
| DC-Verlängerungskabel | ||||
| 036 | 666899-9 | 4.80 | 5.71 | |
| Kabeltülle | ||||
| 037 | 682584-6 | 2.40 | 2.86 | |
| Gummiring 60mm | ||||
| 038 | 424685-2 | 2.40 | 2.86 | |
| Motor 2x18v | ||||
| 039 | 629156-6 | 83.60 | 99.48 | |
| Gummiring 120mm | ||||
| 040 | 424686-0 | 6.00 | 7.14 | |
| Stützring | ||||
| 041 | 424687-8 | 3.60 | 4.28 | |
| Hinterblockfilter | ||||
| 042 | 424690-9 | 1.20 | 1.43 | |
| Tankdeckel cpl | ||||
| 043 | 143175-3 | 28.60 | 34.03 | |
| Ausgleichsscheibe | ||||
| 044 | 424691-7 | 3.60 | 4.28 | |
| Damper | ||||
| 045 | 424689-4 | 1.20 | 1.43 | |
| HEPA FIJNSTOFFILTER STOFZUIGER | ||||
| 048 | 197166-6 | 44.00 | 52.36 | |
| DEMPER DVC861L | ||||
| 049 | 423398-2 | 7.00 | 8.33 | |
| LINNEN VOORFILTER STOFZUIGER | ||||
| 050 | 140253-0 | 14.00 | 16.66 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 422148-2 | |||
| Einlassstecker | ||||
| 052 | 424382-0 | 2.40 | 2.86 | |
| Gewindeschneidschraube 4x28 | ||||
| 053 | 266257-5 | 1.00 | 1.19 | |
| Montageblech | ||||
| 054 | 419351-4 | 2.40 | 2.86 | |
| Halter | ||||
| 055 | 419350-6 | 2.40 | 2.86 | |
| Klammer | ||||
| 056 | 421468-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 266192-7 | |||
| O-Ring 56 | ||||
| 058 | 213655-4 | 2.40 | 2.86 | |
| Schlauchanschlussadapter | ||||
| 059 | 451348-7 | 4.80 | 5.71 | |
| Haken | ||||
| 060 | 168537-4 | 10.80 | 12.85 | |
| Schwenkrad mit Bremse 50mm | ||||
| 061 | 168535-8 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061-1 | 162C28-5 | |||
| Drehrad 50mm | ||||
| 062 | 168434-4 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 062-1 | 162C27-7 | |||
| Erdleitung | ||||
| 063 | 649150-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 064 | 191B57-5 | |||
| Kontrolleinheit | ||||
| 065 | 620502-6 | 106.70 | 126.97 | |
| Kabelbaum | ||||
| 066 | 632F97-3 | 13.20 | 15.71 | |
| Kohlebürstenfeder | ||||
| 067 | DM46312612 | 1.20 | 1.43 | |
| Kohlebürstensatz Cb-353 | ||||
| 068 | 197208-6 | 23.10 | 27.49 | |
| Kohlekasten Zsb | ||||
| 069 | DM46714602 | 8.40 | 10.00 | |
