Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DVC157L'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

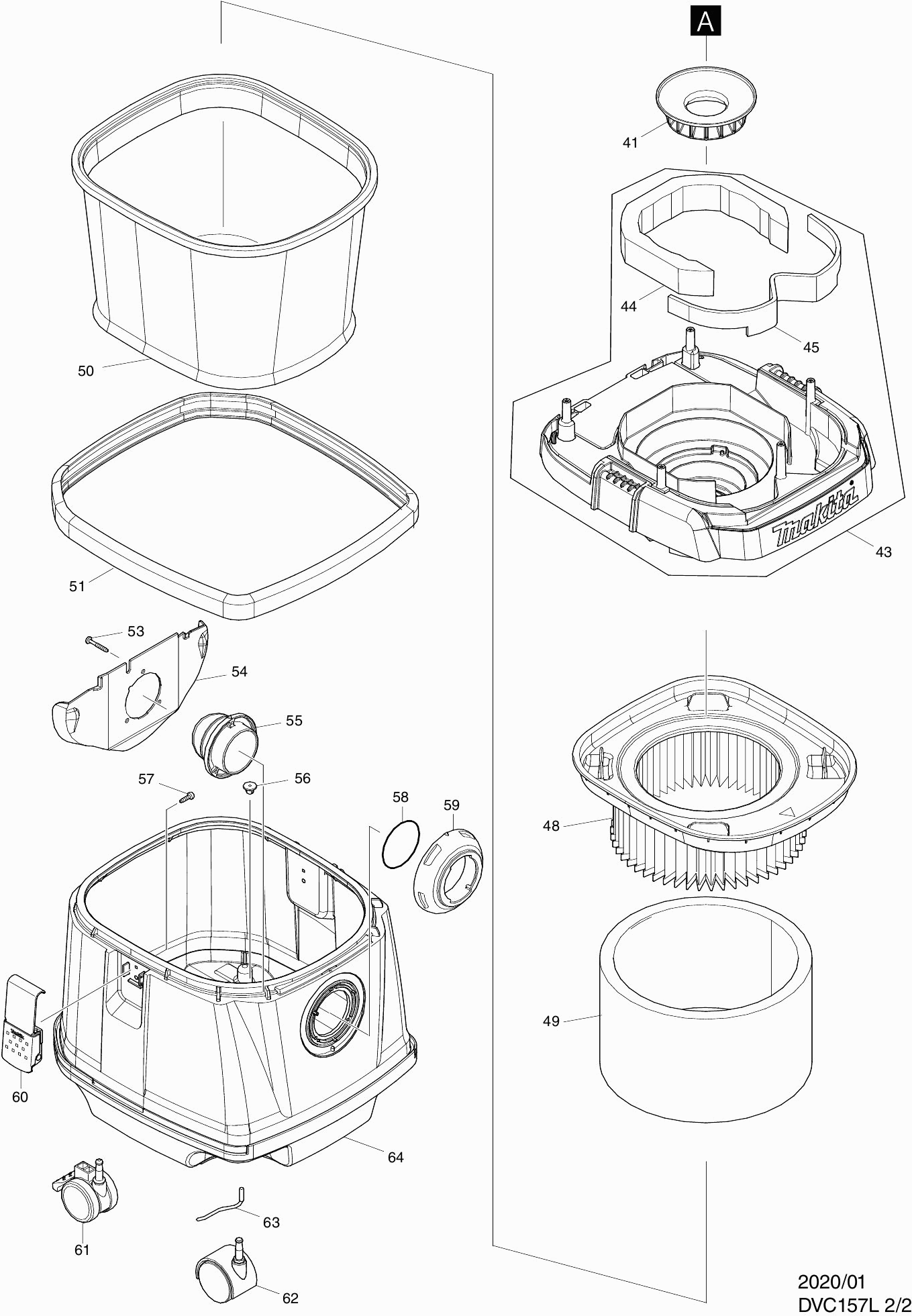

Zeichnungen der Makita DVC157L
Teileliste der Makita DVC157L
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Batteriekappe Dvc862 A | ||||
| 001 | 144486-9 | 11.84 | 14.09 | |
| Warnschild | ||||
| 001C10 | 891977-8 | 2.71 | 3.22 | |
| Namensschild DVC157L | ||||
| 002 | 857C08-1 | 2.71 | 3.22 | |
| Griff | ||||
| 003 | 455734-4 | 9.26 | 11.02 | |
| Schaltknopf DVC156L A | ||||
| 004 | 459262-1 | 3.80 | 4.52 | |
| Druckfeder 32mm | ||||
| 005 | 234273-5 | 0.83 | 0.99 | |
| Blechschraube 4x65mm | ||||
| 006 | 266340-8 | 0.83 | 0.99 | |
| Abdeckung Komplett Dvc864L | ||||
| 007 | 144973-8 | 27.90 | 33.20 | |
| Gummistift 6 | ||||
| 008 | 263005-3 | 0.83 | 0.99 | |
| Dämpfungsschild | ||||
| 009 | 424688-6 | 3.11 | 3.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 266326-2 | |||
| SCHALTERHALTER | ||||
| 011 | 451343-7 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 686023-8 | |||
| Schalter 1703.4801 Dvc864L | ||||
| 013 | 651098-6 | 13.82 | 16.45 | |
| Sperrring E12 | ||||
| 014 | 961062-2 | 0.83 | 0.99 | |
| Led-Schaltkreis DVC157L | ||||
| 015 | 620D40-2 | 12.22 | 14.54 | |
| Untercontroller DVC157L | ||||
| 016 | 620D39-7 | 8.21 | 9.77 | |
| Stoppring E-7 | ||||
| 017 | 961013-5 | 0.83 | 0.99 | |
| Schalterbasis DVC157L | ||||
| 018 | 140T97-8 | 9.24 | 11.00 | |
| Indikationsetikett DVC156L | ||||
| 018C10 | 812D41-6 | 2.38 | 2.83 | |
| O-Ring 14 | ||||
| 019 | 213176-6 | 0.83 | 0.99 | |
| Schalthebel | ||||
| 020 | 455733-6 | 2.02 | 2.40 | |
| O-Ring 9 | ||||
| 021 | 213054-0 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 022 | 451344-5 | 0.83 | 0.99 | |
| Batteriedeckelhaken | ||||
| 023 | 455728-9 | 2.02 | 2.40 | |
| Druckfeder 7 | ||||
| 024 | 231240-1 | 0.83 | 0.99 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 025 | 644808-8 | 3.54 | 4.21 | |
| Grundplatte | ||||
| 026 | 455729-7 | 5.09 | 6.06 | |
| Controller DVC157L | ||||
| 027 | 620D20-8 | 138.80 | 165.17 | |
| Schalter | ||||
| 029 | 651910-0 | 5.71 | 6.79 | |
| Motoranschluss | ||||
| 030 | 686039-3 | 0.83 | 0.99 | |
| Seriennummer-Etikett DVC157L | ||||
| 031 | 857C16-2 | 0.83 | 0.99 | |
| Abdeckung DVC265 | ||||
| 032 | 140G18-2 | 2.71 | 3.22 | |
| O-Ring 16 | ||||
| 032C10 | 213218-6 | 0.83 | 0.99 | |
| Label Kappe DVC265 | ||||
| 032C20 | 818F57-1 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033 | 252268-6 | |||
| Trennscheibe DVC157L | ||||
| 034 | 412581-6 | 15.60 | 18.56 | |
| Unterlegscheibe 8 | ||||
| 035 | 253752-4 | 0.83 | 0.99 | |
| Fan 104 | ||||
| 036 | 240178-9 | 5.06 | 6.02 | |
| Zwischenflansch | ||||
| 037 | 313062-2 | 1.18 | 1.40 | |
| Gummiring 60mm | ||||
| 038 | 424685-2 | 1.39 | 1.65 | |
| Motoreinheit DVC157L | ||||
| 039 | 127653-1 | 59.21 | 70.46 | |
| Gummiring 120mm | ||||
| 040 | 424686-0 | 5.06 | 6.02 | |
| Stützring DVC156L | ||||
| 041 | 422590-7 | 3.96 | 4.71 | |
| Hinterblockfilter | ||||
| 042 | 424690-9 | 0.83 | 0.99 | |
| Tankdeckel cpl | ||||
| 043 | 143175-3 | 28.02 | 33.34 | |
| Ausgleichsscheibe | ||||
| 044 | 424691-7 | 3.54 | 4.21 | |
| Damper | ||||
| 045 | 424689-4 | 1.00 | 1.19 | |
| HEPA fijnstoffilter stofzuiger | ||||
| 048 | 197166-6 | 56.00 | 66.64 | |
| Demper Dvc861L | ||||
| 049 | 423398-2 | 9.00 | 10.71 | |
| Linnen voorfilter stofzuiger | ||||
| 050 | 140253-0 | 18.00 | 21.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 422148-2 | |||
| Gewindeschneidschraube 4x28 | ||||
| 053 | 266257-5 | 0.83 | 0.99 | |
| Montageblech | ||||
| 054 | 419351-4 | 2.02 | 2.40 | |
| Halter | ||||
| 055 | 419350-6 | 2.02 | 2.40 | |
| Klammer | ||||
| 056 | 421468-1 | 0.83 | 0.99 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 057 | 266385-6 | 0.83 | 0.99 | |
| O-Ring 56 | ||||
| 058 | 213655-4 | 1.67 | 1.99 | |
| Schlauchanschlussadapter | ||||
| 059 | 451348-7 | 3.96 | 4.71 | |
| Haken | ||||
| 060 | 168537-4 | 10.50 | 12.50 | |
| Schwenkrad mit Bremse 50mm | ||||
| 061 | 168535-8 | 5.71 | 6.79 | |
| Drehrad 50mm | ||||
| 062 | 168434-4 | 5.71 | 6.79 | |
| Erdleitung | ||||
| 063 | 649150-2 | 2.71 | 3.22 | |
| Tank DVC157L | ||||
| 064 | 459493-2 | 30.70 | 36.53 | |
| Lüfterabdeckung 104 | ||||
| 065 | 347171-5 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 266326-2 | |||
| Lüfterbasis | ||||
| 067 | 457486-3 | 5.06 | 6.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068 | 266326-2 | |||
| Anker | ||||
| 069 | 619431-8 | 13.82 | 16.45 | |
| Kreuzschlitzschraube M3X6 | ||||
| 070 | 652069-6 | 0.83 | 0.99 | |
| Kabelbaum | ||||
| 071 | 632J83-8 | 3.54 | 4.21 | |
| Motorgehäuse-Set | ||||
| 072 | 183F90-5 | 7.22 | 8.59 | |
| Motorgehäuse-Set | ||||
| 073 | 183F90-5 | 7.22 | 8.59 | |
| Feld DVC156L | ||||
| 074 | 629491-2 | 9.24 | 11.00 | |
| Controller B DVC157L | ||||
| 075 | 620D38-9 | 17.38 | 20.68 | |
| Parker Ck 2x6mm | ||||
| 076 | 266490-9 | 0.83 | 0.99 | |
| Controller unter B DVC157L | ||||
| 077 | 620D41-0 | 30.70 | 36.53 | |
