Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita DVC660'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

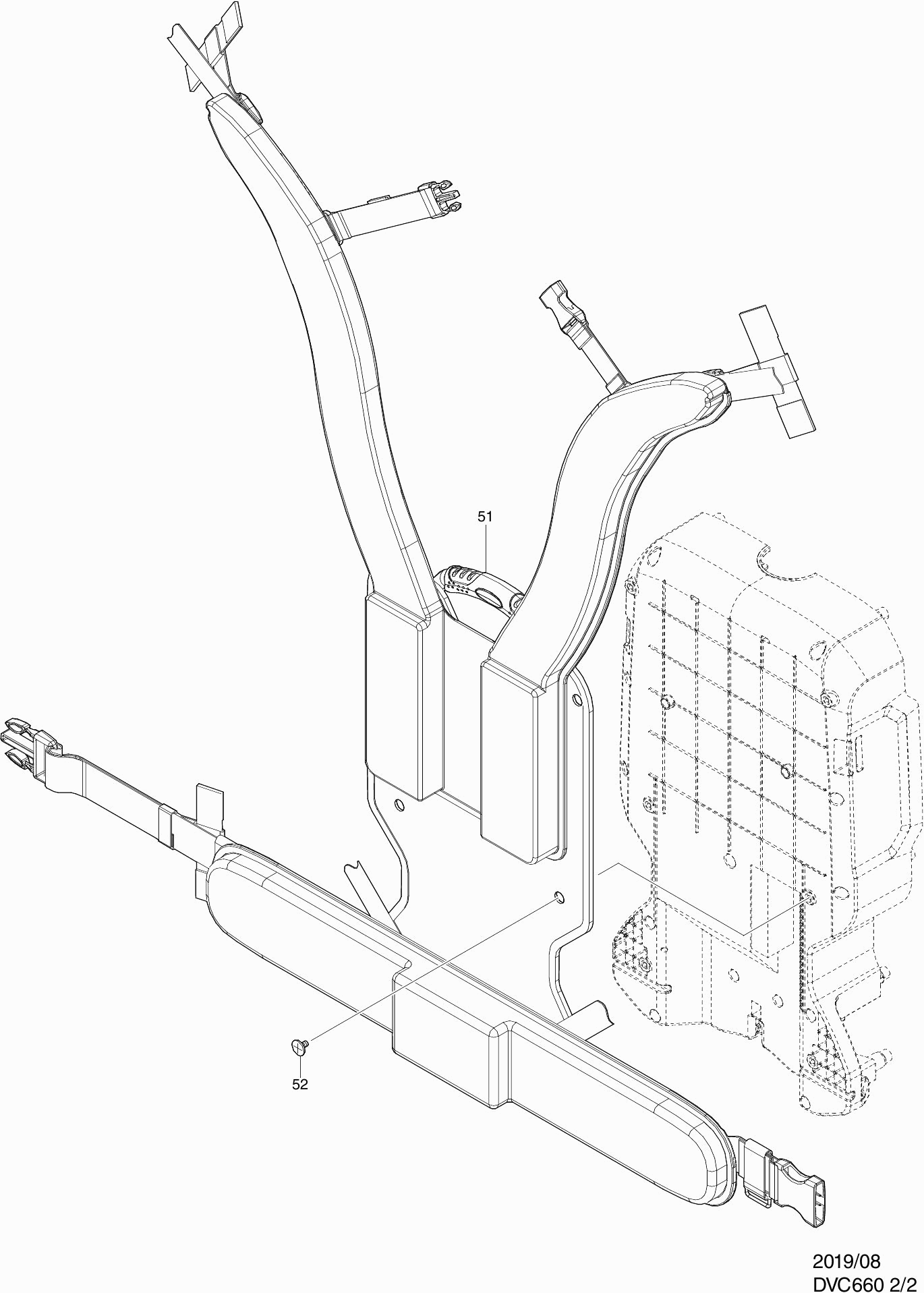

Zeichnungen der Makita DVC660
Teileliste der Makita DVC660
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Deckel DVC660 | ||||
| 001 | 140P97-4 | 12.22 | 14.54 | |
| Abdeckkappe DVC660 | ||||
| 001C10 | 422536-3 | 3.12 | 3.71 | |
| Schloss DVC660 | ||||
| 002 | 127480-6 | 1.39 | 1.65 | |
| Gehäuse A DVC660 | ||||
| 003 | 140P91-6 | 30.70 | 36.53 | |
| Dämpfer D DVC660 | ||||
| 003C10 | 422534-7 | 0.83 | 0.99 | |
| Dämpfer A DVC660 | ||||
| 003C20 | 422550-9 | 2.38 | 2.83 | |
| Druckfeder 5mm DVC660 | ||||
| 004 | 232389-0 | 0.83 | 0.99 | |
| Stoppplatte DVC660 | ||||
| 005 | 459912-8 | 0.83 | 0.99 | |
| Vollständiger Einlass | ||||
| 006 | 135771-1 | 2.48 | 2.95 | |
| O-Ring 56 | ||||
| 007 | 213655-4 | 1.67 | 1.99 | |
| HEPA fijnstoffilter ruggedragen stofzuiger | ||||
| 008 | 191D12-9 | 9.00 | 10.71 | |
| Druckfeder 6mm DVC660 | ||||
| 009 | 232588-4 | 0.83 | 0.99 | |
| Hebel DVC660 | ||||
| 010 | 140P99-0 | 2.02 | 2.40 | |
| Bodenplatte DVC660 | ||||
| 011 | 459913-6 | 3.54 | 4.21 | |
| Druckfeder 12mm DVC660 | ||||
| 012 | 234141-2 | 0.83 | 0.99 | |
| Blattfeder | ||||
| 013 | 232267-4 | 0.98 | 1.17 | |
| Klemmenstreifen * | ||||
| 014 | 687051-6 | 0.83 | 0.99 | |
| Klemmenhalterung | ||||
| 015 | 687053-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 266326-2 | |||
| Gummiring DVC261/65 | ||||
| 017 | 422376-9 | 3.11 | 3.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 018 | 161804-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 252268-6 | |||
| Unterlegscheibe 6 | ||||
| 020 | 322407-3 | 2.71 | 3.22 | |
| Gebläse 94 | ||||
| 021 | 241851-4 | 8.21 | 9.77 | |
| Zwischenflansch | ||||
| 022 | 313062-2 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 023 | 266326-2 | |||
| Lüfter Fußplatte | ||||
| 024 | 456736-3 | 5.70 | 6.78 | |
| Anker DVC260 A | ||||
| 025 | 619517-8 | 13.82 | 16.45 | |
| Anker 2X18V DVC261/65 | ||||
| 026 | 629381-9 | 11.82 | 14.07 | |
| Motorgehäuse | ||||
| 027 | 183D13-1 | 5.06 | 6.02 | |
| Motorgehäuse | ||||
| 028 | 183D13-1 | 5.06 | 6.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 266326-2 | |||
| Zentrierring | ||||
| 030 | 687464-1 | 0.83 | 0.99 | |
| Controller B | ||||
| 031 | 620526-2 | 12.22 | 14.54 | |
| Inbusschraube M2x10mm | ||||
| 032 | 266786-8 | 0.83 | 0.99 | |
| Füllring DVC261/65 | ||||
| 033 | 422370-1 | 1.00 | 1.19 | |
| Unterstützung A | ||||
| 034 | 424837-5 | 2.38 | 2.83 | |
| Schaltung DVC660 | ||||
| 035 | 620C52-9 | 112.06 | 133.35 | |
| Anschlusseinheit (3 Kontakte) | ||||
| 036 | 644809-6 | 3.96 | 4.71 | |
| Gehäuse B DVC660 | ||||
| 037 | 140P93-2 | 30.70 | 36.53 | |
| Dämpfer E DVC660 | ||||
| 037C10 | 422535-5 | 0.83 | 0.99 | |
| Dämpfer B DVC660 | ||||
| 037C20 | 422551-7 | 2.38 | 2.83 | |
| Namensschild DVC660 | ||||
| 038 | 856K43-4 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 266326-2 | |||
| Schaltergehäuse DVC261 | ||||
| 040 | 183K74-3 | 5.70 | 6.78 | |
| Label I/O DVC261 | ||||
| 040C10 | 818F86-4 | 2.71 | 3.22 | |
| Klemmenhalterung | ||||
| 045 | 687053-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 266326-2 | |||
| Geschwindigkeitsregelkreis | ||||
| 047 | 620525-4 | 7.22 | 8.59 | |
| Schaltergehäuse DVC261 | ||||
| 048 | 183K74-3 | 5.70 | 6.78 | |
| Label I/O DVC261 | ||||
| 048C10 | 818F86-4 | 2.71 | 3.22 | |
| Gewindeschneidschraube 3x16 | ||||
| 049 | 266130-9 | 0.83 | 0.99 | |
| Anschlusskabel DVC660 | ||||
| 050 | 699136-6 | 30.70 | 36.53 | |
| Tragegeschirr | ||||
| 051 | 162700-1 | 27.00 | 32.13 | |
| Flachkopfschraube M5 | ||||
| 052 | 265008-3 | 1.18 | 1.40 | |
