Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita EE2650H'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

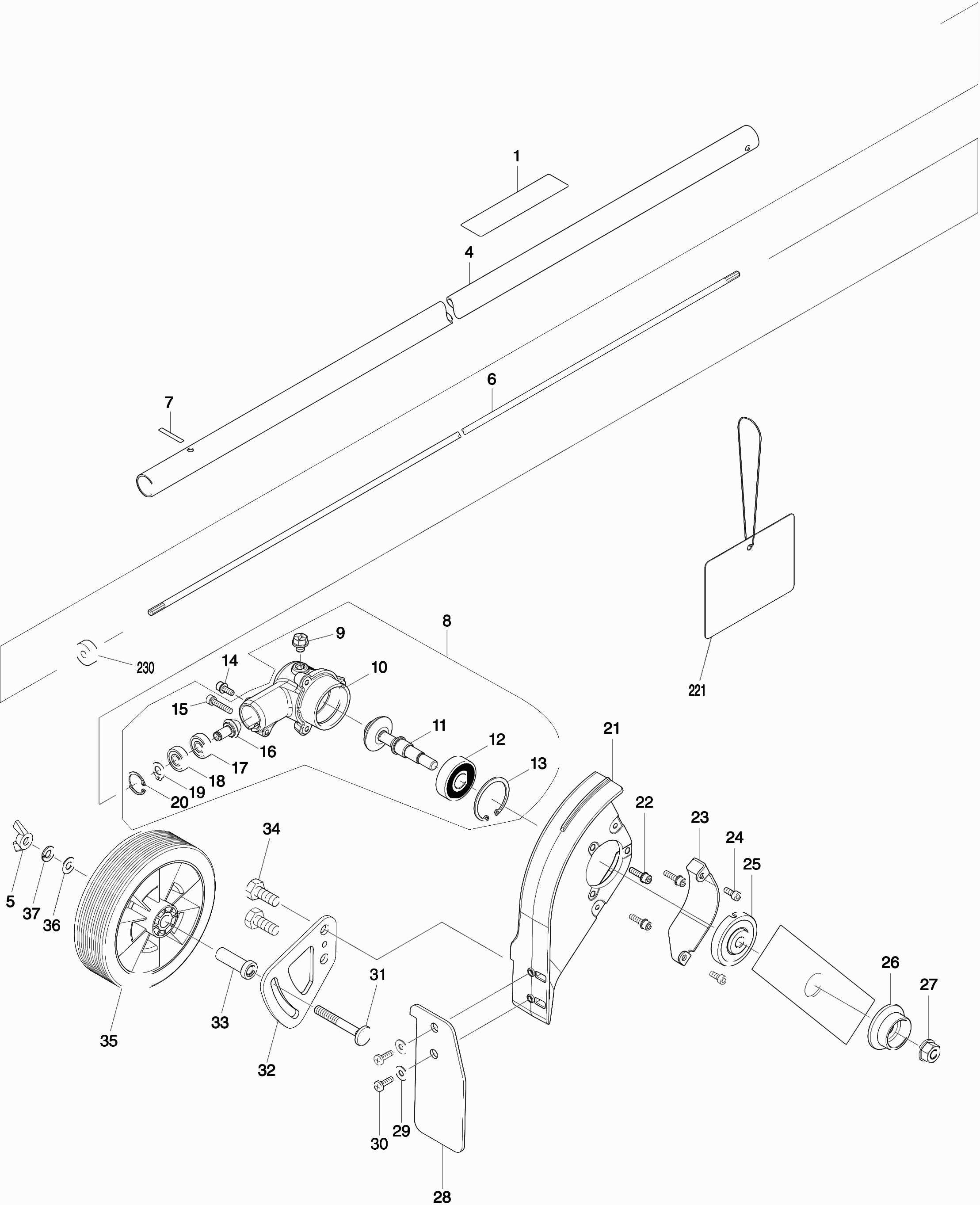

Zeichnungen der Makita EE2650H
Teileliste der Makita EE2650H
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Makita Logo Etikett | ||||
| 001 | 819312-8 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 142558-4 | |||
| Flügelmutter 8 | ||||
| 005 | 934401-9 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 324893-4 | |||
| Etikett "serienr" | ||||
| 007 | 801D19-4 | 2.84 | 3.38 | |
| Getriebegehäuse Cpl | ||||
| 008 | 126414-6 | 63.68 | 75.78 | |
| Metallschraube Ck M8x10mm | ||||
| 009 | 265590-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 319102-4 | |||
| Gelenkwelle (a) | ||||
| 011 | 126415-4 | 17.40 | 20.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 211231-8 | |||
| Sicherungsring R-42 | ||||
| 013 | 962201-7 | 0.98 | 1.17 | |
| Inbusschraube Ck M5x14mm | ||||
| 014 | 922218-2 | 0.83 | 0.99 | |
| Innensechskantschraube Ck M5x25mm | ||||
| 015 | 922241-7 | 0.83 | 0.99 | |
| Zahnrad 14 | ||||
| 016 | 227629-9 | 11.82 | 14.07 | |
| Kugellager 609zz | ||||
| 017 | 210049-4 | 3.28 | 3.90 | |
| Kugellager 609zz | ||||
| 018 | 210049-4 | 3.28 | 3.90 | |
| Sicherungsring S-9 | ||||
| 019 | 961005-4 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | 962103-7 | |||
| Sägekappe | ||||
| 021 | 319103-2 | 28.02 | 33.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 922233-6 | |||
| Abdeckplatte | ||||
| 023 | 346759-8 | 5.06 | 6.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 266874-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025-1 | 326734-0 | |||
| Sprengring | ||||
| 026 | 326381-7 | 5.06 | 6.02 | |
| MUTTER M10 | ||||
| 027 | 264025-0 | 2.02 | 2.40 | |
| Spritzschutz | ||||
| 028 | 424615-3 | 3.12 | 3.71 | |
| Unterlegscheibe 6 | ||||
| 029 | 253804-1 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 030 | 266027-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031-1 | 266937-3 | |||
| Justierplatte | ||||
| 032 | 346758-0 | 4.45 | 5.30 | |
| Hülse 8mm | ||||
| 033 | 257821-3 | 2.36 | 2.81 | |
| Mutternbolzen M10x25mm | ||||
| 034 | 921542-0 | 1.18 | 1.40 | |
| Lauf Rad | ||||
| 035 | 454843-6 | 5.70 | 6.78 | |
| Unterlegscheibe 8 | ||||
| 036 | 941202-8 | 0.83 | 0.99 | |
| Sicherungsring M8 | ||||
| 037 | 942201-3 | 0.83 | 0.99 | |
| Gewindeschneidschraube 3x16 | ||||
| 039 | 266130-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 451595-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 451594-2 | |||
| Blattfeder | ||||
| 042 | 232251-9 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 188832-6 | |||
| Rohrgriffhalterung | ||||
| 044 | 346248-3 | 0.98 | 1.17 | |
| Inbusschraube Ck M5x14mm | ||||
| 045 | 922218-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 451593-4 | |||
| Torsionsfeder 7 | ||||
| 047 | 233541-3 | 1.18 | 1.40 | |
| Drosseldraht Comp. | ||||
| 048 | 168571-4 | 5.06 | 6.02 | |
| Torsionsfeder 11 | ||||
| 049 | 233540-5 | 1.24 | 1.48 | |
| Gasbetätigung | ||||
| 050 | 455313-8 | 2.38 | 2.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 051 | 638714-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 052 | 638713-9 | |||
| Außenkabel | ||||
| 053 | 452071-7 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 055 | 188832-6 | |||
| Luftfilterabdeckung Er2650Lh A | ||||
| 060-1 | 123499-3 | 5.06 | 6.02 | |
| Flügelschraube M4 | ||||
| 061 | 265791-2 | 0.83 | 0.99 | |
| Vorfilter | ||||
| 062 | 443171-4 | 2.71 | 3.22 | |
| Filter Element | ||||
| 063 | 443169-1 | 5.71 | 6.79 | |
| Inbusschraube M5x60 | ||||
| 064 | 266618-9 | 0.83 | 0.99 | |
| Luftfiltergehäuse Er2650Lh A | ||||
| 065-1 | 123501-2 | 21.08 | 25.09 | |
| Trennplatte | ||||
| 066 | 162346-3 | 7.22 | 8.59 | |
| O-Ring 15 | ||||
| 067 | 213540-1 | 0.83 | 0.99 | |
| Überdruckventil | ||||
| 068 | 424316-3 | 2.71 | 3.22 | |
| Luftrohr | ||||
| 069 | 422099-9 | 3.54 | 4.21 | |
| Verbindungsbuchse | ||||
| 070 | 325665-0 | 0.83 | 0.99 | |
| Ansaugkrümmerdichtung | ||||
| 071 | 442153-3 | 0.83 | 0.99 | |
| Innensechskantschraube M5x18mm | ||||
| 072 | 266787-6 | 0.83 | 0.99 | |
| Klammer | ||||
| 073 | 451825-9 | 0.83 | 0.99 | |
| Ansaugkrümmer | ||||
| 074 | 451729-5 | 2.48 | 2.95 | |
| O-Ring 12 | ||||
| 075 | 213547-7 | 1.02 | 1.21 | |
| Entlüftungsrohr | ||||
| 076 | 422109-2 | 5.98 | 7.12 | |
| Schlauchklemme IAS 3 | ||||
| 077 | 345918-1 | 0.83 | 0.99 | |
| Ventildeckel | ||||
| 078 | 318745-9 | 6.70 | 7.97 | |
| Inbusschraube 5x16 | ||||
| 079 | 922221-3 | 0.83 | 0.99 | |
| Ventildeckel "Innen" | ||||
| 080 | 453860-3 | 0.83 | 0.99 | |
| Ventildeckeldichtung | ||||
| 081 | 162304-9 | 1.18 | 1.40 | |
| Zündkerzenkappe | ||||
| 082 | 424302-4 | 2.84 | 3.38 | |
| Zündkerzenfeder Ebh253U A | ||||
| 083 | 324891-8 | 1.18 | 1.40 | |
| Zündkerze | ||||
| 084 | 168534-0 | 11.82 | 14.07 | |
| Ventilarm | ||||
| 085 | 125554-7 | 4.45 | 5.30 | |
| Stift 5mm | ||||
| 086 | 256200-2 | 0.83 | 0.99 | |
| Ventilstift | ||||
| 087 | 256865-0 | 0.83 | 0.99 | |
| Ventilsicherungsring | ||||
| 088 | 325668-4 | 2.02 | 2.40 | |
| Kupplungsgehäuse Em2653Lh A | ||||
| 089 | 143823-4 | 19.23 | 22.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 090 | 922228-9 | |||
| Abstandshalter | ||||
| 091 | 450569-8 | 0.98 | 1.17 | |
| Sicherungsring S-12 | ||||
| 092 | 961052-5 | 0.83 | 0.99 | |
| Kugellager 6201ddu | ||||
| 093 | 210111-5 | 5.30 | 6.31 | |
| Sicherungsring r-32 | ||||
| 094 | 962151-6 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 095-1 | 161588-6 | |||
| Inbusschraube M6x25mm | ||||
| 096 | 266864-4 | 1.24 | 1.48 | |
| Unterlegscheibe 8 | ||||
| 097 | 267817-6 | 0.83 | 0.99 | |
| Kupplung cpl | ||||
| 098 | 126135-0 | 10.97 | 13.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 099-1 | 161332-1 | |||
| Zugfeder 7mm | ||||
| 100 | 231881-3 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 267812-6 | |||
| Befestigungsmutter | ||||
| 102 | 264039-9 | 0.83 | 0.99 | |
| Magneto-Rotor-Komp. | ||||
| 103 | 318569-3 | 10.99 | 13.08 | |
| Schlauch Ms246.4 A | ||||
| 104 | 444021-6 | 0.83 | 0.99 | |
| Innensechskantbolzen M4x20mm | ||||
| 105 | 266602-4 | 0.83 | 0.99 | |
| Abstandshalter | ||||
| 106 | 452049-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 168559-4 | |||
| Stift 5Mm Ebh253U A | ||||
| 108 | 268238-5 | 0.83 | 0.99 | |
| Kippgetriebe | ||||
| 109 | 125552-1 | 23.06 | 27.44 | |
| Nockenpflug | ||||
| 110 | 313169-4 | 2.71 | 3.22 | |
| Stift 4mm Ebh253U A | ||||
| 112 | 268239-3 | 0.83 | 0.99 | |
| Kurbelgehäusedeckeldichtung | ||||
| 113 | 162274-2 | 1.67 | 1.99 | |
| Gehäusedeckel | ||||
| 114 | 318443-5 | 4.14 | 4.93 | |
| Inbusschraube 5x16 | ||||
| 115 | 922221-3 | 0.83 | 0.99 | |
| Zylinderblock assy | ||||
| 116 | 135478-9 | 130.74 | 155.58 | |
| Inbusschraube 5x16 | ||||
| 117 | 922221-3 | 0.83 | 0.99 | |
| Kontrollventil | ||||
| 118 | 424201-0 | 1.67 | 1.99 | |
| Auspuffdichtung Ms246.4 A | ||||
| 119 | 346331-6 | 3.12 | 3.71 | |
| Auspuff | ||||
| 120 | 168554-4 | 7.22 | 8.59 | |
| Inbusschraube M5x40mm Ck | ||||
| 121 | 266440-4 | 1.02 | 1.21 | |
| Start-Riemenscheibe | ||||
| 122 | 168483-1 | 2.10 | 2.50 | |
| Auslassplatte | ||||
| 123 | 451731-8 | 1.00 | 1.19 | |
| Inbusschraube Ck M5x14mm | ||||
| 124 | 922218-2 | 0.83 | 0.99 | |
| Kabelbaum | ||||
| 125 | 638707-4 | 1.39 | 1.65 | |
| Kabelbaum | ||||
| 126 | 638708-2 | 3.12 | 3.71 | |
| Inbusschraube Ck M5x14mm | ||||
| 128 | 922218-2 | 0.83 | 0.99 | |
| Zylinderabdeckkappe | ||||
| 129 | 453266-5 | 8.27 | 9.84 | |
| Inbusschraube Ck M5x14mm | ||||
| 130 | 922218-2 | 0.83 | 0.99 | |
| Dämpfungsgummi | ||||
| 131 | 424082-2 | 1.46 | 1.74 | |
| Inbusschraube 5x12 | ||||
| 132 | 922211-6 | 0.83 | 0.99 | |
| Inbusschraube 5x18 | ||||
| 133 | 922226-3 | 0.83 | 0.99 | |
| Halter, Rohr | ||||
| 134 | 318249-1 | 2.84 | 3.38 | |
| Halter, Rohr | ||||
| 135 | 318250-6 | 2.84 | 3.38 | |
| Dämpfungsgummi | ||||
| 136 | 424083-0 | 1.46 | 1.74 | |
| Distanzhalter Ebh253U A | ||||
| 137 | 424200-2 | 0.83 | 0.99 | |
| Druckfeder 9 | ||||
| 138 | 234108-0 | 2.48 | 2.95 | |
| Auslassventil | ||||
| 140-1 | 326366-3 | 3.96 | 4.71 | |
| Einlassventil | ||||
| 143-1 | 326367-1 | 4.67 | 5.56 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 144 | 195145-8 | |||
| Kolben | ||||
| 147 | 318441-9 | 9.24 | 11.00 | |
| 3 Einlagenkeil | ||||
| 148 | 254040-2 | 2.71 | 3.22 | |
| Kurbelwelle | ||||
| 149-1 | 123774-7 | 30.49 | 36.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 150-1 | 213148-1 | |||
| Unterlegscheibe 23 | ||||
| 151 | 267400-9 | 1.39 | 1.65 | |
| Dichtring 12 | ||||
| 152-1 | 213147-3 | 2.02 | 2.40 | |
| Kolbenbolzen | ||||
| 153 | 257781-9 | 2.71 | 3.22 | |
| Sprengring für Kolbenbolzen | ||||
| 154 | 233976-8 | 0.83 | 0.99 | |
| Kurbelgehäusedichtung | ||||
| 155 | 162345-5 | 2.02 | 2.40 | |
| Zufuhrventil | ||||
| 156 | 346083-9 | 1.39 | 1.65 | |
| Halteplatte | ||||
| 157 | 318910-0 | 1.67 | 1.99 | |
| Inbusschraube M4x10 | ||||
| 158 | 922112-8 | 0.83 | 0.99 | |
| Kurbelgehäusedeckel | ||||
| 159 | 318588-9 | 7.57 | 9.01 | |
| Inbusschraube 5x16 | ||||
| 160 | 922221-3 | 0.83 | 0.99 | |
| Schlagpuffer | ||||
| 161 | 424344-8 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 162 | 346305-7 | 0.83 | 0.99 | |
| Gehäuseschraube M6x8mm | ||||
| 163 | 266611-3 | 0.83 | 0.99 | |
| O-Ring 20 | ||||
| 164 | 213548-5 | 1.67 | 1.99 | |
| Verbindungsbuchse | ||||
| 165 | 325665-0 | 0.83 | 0.99 | |
| Schlauchklemme IAS 3 | ||||
| 166-1 | 282020-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 167-1 | 325666-8 | |||
| Ölleitung | ||||
| 168-1 | 125805-8 | 3.54 | 4.21 | |
| Ölkappe | ||||
| 169 | 452047-4 | 1.39 | 1.65 | |
| Dichtung | ||||
| 170 | 424343-0 | 0.83 | 0.99 | |
| Ölleitung | ||||
| 171 | 452048-2 | 3.29 | 3.92 | |
| Inbusschraube Ck M5x14mm | ||||
| 172 | 922218-2 | 0.83 | 0.99 | |
| Tankdeckel Assy Ms246.4 A | ||||
| 173 | 127112-5 | 12.22 | 14.54 | |
| Futterrohr | ||||
| 175 | 168755-4 | 5.06 | 6.02 | |
| Schlauchklemme IAS 3 | ||||
| 176 | 282020-8 | 0.83 | 0.99 | |
| Kraftstofffilter | ||||
| 177 | 163518-3 | 3.12 | 3.71 | |
| BENZINTANK | ||||
| 178 | 451736-8 | 9.67 | 11.51 | |
| Dämpfungsgummi | ||||
| 179 | 424080-6 | 0.83 | 0.99 | |
| Dämpfungsgummi | ||||
| 180 | 424081-4 | 0.83 | 0.99 | |
| Tankstütze | ||||
| 181 | 451737-6 | 1.67 | 1.99 | |
| Inbusschraube Ck M5x14mm | ||||
| 182 | 922218-2 | 0.83 | 0.99 | |
| Starteinrichtung | ||||
| 183 | 195308-6 | 15.60 | 18.56 | |
| Startergriff | ||||
| 184 | 424319-7 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 185 | 424359-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 187 | 266585-8 | |||
| Schwingarm | ||||
| 188 | 325923-4 | 1.39 | 1.65 | |
| Innenbuchse | ||||
| 189 | 451938-6 | 1.67 | 1.99 | |
| Startschnurtrommel | ||||
| 190 | 451937-8 | 4.45 | 5.30 | |
| Anlasserfeder | ||||
| 191 | 232258-5 | 5.71 | 6.79 | |
| Starterseil | ||||
| 192 | 444023-2 | 9.67 | 11.51 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 193 | 451733-4 | |||
| Met.Schraube Ph2 M5X16Mm Ck A | ||||
| 194 | 922223-9 | 0.83 | 0.99 | |
| Etikett "makita" | ||||
| 196 | 816565-0 | 2.71 | 3.22 | |
| Vergaser | ||||
| 197 | 168762-7 | 59.21 | 70.46 | |
| Schwenkelement | ||||
| 198 | 325922-6 | 4.14 | 4.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 199 | 413140-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 200-1 | WJ00096364 | |||
| Seegering E-3 A | ||||
| 201 | 257964-1 | 2.02 | 2.40 | |
| O-Ring 2 | ||||
| 202 | 213538-8 | 2.02 | 2.40 | |
| Gasnadel | ||||
| 203 | 325985-2 | 8.21 | 9.77 | |
| Druckfeder 5-9mm | ||||
| 204 | 234183-6 | 2.84 | 3.38 | |
| Membrandichtung | ||||
| 205 | 442155-9 | 2.36 | 2.81 | |
| Pumpendiaphragma | ||||
| 206-1 | WJ00009599 | 3.96 | 4.71 | |
| Pumpengehaeuse | ||||
| 207 | 141737-1 | 13.82 | 16.45 | |
| Vergasersieb | ||||
| 208 | 352021-1 | 1.39 | 1.65 | |
| Membrandichtung | ||||
| 209 | 442154-1 | 2.36 | 2.81 | |
| Membran | ||||
| 210 | 168620-7 | 13.82 | 16.45 | |
| Luftreinigergehäuse Ebh253U A | ||||
| 211 | 140438-8 | 10.50 | 12.50 | |
| Förderpumpe | ||||
| 212 | 424314-7 | 3.54 | 4.21 | |
| Pumpendeckel Ebh253U A | ||||
| 213 | 346270-0 | 3.54 | 4.21 | |
| Parker 3X24Mm Ck A | ||||
| 214 | 266582-4 | 0.83 | 0.99 | |
| Warnschild "Fuel" | ||||
| 215 | 810455-9 | 2.84 | 3.38 | |
| Etikett "Anzeige" | ||||
| 216 | 800F73-7 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 217 | 941152-7 | |||
| Label "Serien" | ||||
| 218 | 816567-6 | 2.71 | 3.22 | |
| Warnschild | ||||
| 222 | 819430-2 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 223 | 265C54-4 | |||
| Drosselklappenplatte | ||||
| 224 | 452219-1 | 2.84 | 3.38 | |
| Label "Emission" | ||||
| 229 | 801P53-6 | 2.58 | 3.07 | |
| Dämpfungsfilz | ||||
| 230 | 443170-6 | 3.28 | 3.90 | |
| Chokegriff | ||||
| 231 | 452220-6 | 2.71 | 3.22 | |
| Blechschraube Pt3x10 | ||||
| 232 | 266007-8 | 0.83 | 0.99 | |
| Verteiler | ||||
| 233 | 352020-3 | 3.54 | 4.21 | |
| Verteiler | ||||
| 234 | 453865-3 | 2.48 | 2.95 | |
| Gehäuseplatte | ||||
| 235 | 453862-9 | 1.99 | 2.37 | |
