Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita ELM3310'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

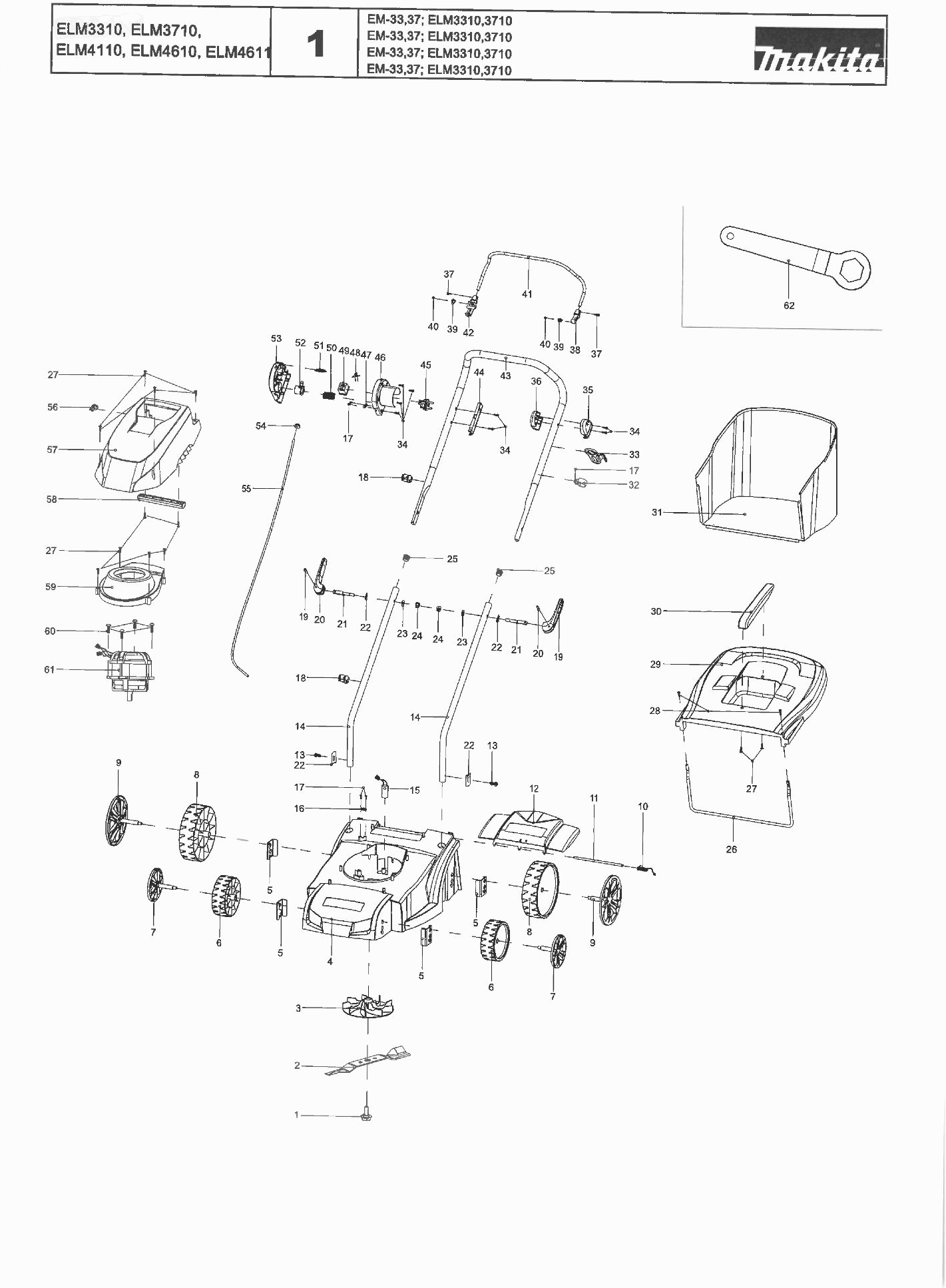

Zeichnungen der Makita ELM3310
Teileliste der Makita ELM3310
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube M10x1,35x35 | ||||
| 001 | 671001008 | 6.00 | 7.14 | |
| Parker 4,2x15mm | ||||
| 001 | DA00000873 | 1.00 | 1.19 | |
| Kabeldurchführung ELM4110 | ||||
| 002 | DA00000810 | 1.00 | 1.19 | |
| Messerhalter | ||||
| 003 | 671492001 | 16.50 | 19.64 | |
| Griffabdeckung | ||||
| 004 | 671441001 | 2.40 | 2.86 | |
| FASPLATTE | ||||
| 005 | 671014150 | 4.80 | 5.71 | |
| Parker 4,2x15mm | ||||
| 005 | DA00000873 | 1.00 | 1.19 | |
| Hinterrad | ||||
| 006 | 671421001 | 11.00 | 13.09 | |
| Parker 4,2x15mm | ||||
| 006 | DA00000873 | 1.00 | 1.19 | |
| Radkappe 5" | ||||
| 007 | 671001188 | 8.40 | 10.00 | |
| Hinterrad | ||||
| 008 | 671419001 | 13.20 | 15.71 | |
| Parkerschraube 6x30 | ||||
| 008 | 671001053 | 1.20 | 1.43 | |
| Radabdeckkappe 7 Em-33 A | ||||
| 009 | DA00000906 | 3.60 | 4.28 | |
| Drehfeder | ||||
| 010 | 671011121 | 2.40 | 2.86 | |
| Gelenkwelle (a) | ||||
| 011 | 671010260 | 2.40 | 2.86 | |
| Schraube M4x8mm | ||||
| 011 | 671002033 | 1.20 | 1.43 | |
| Grasfangdeckel | ||||
| 012 | 671438001 | 15.40 | 18.33 | |
| Feder | ||||
| 013 | 671011124 | 1.20 | 1.43 | |
| Parker ST5x12 | ||||
| 013 | DA00000888 | 1.00 | 1.19 | |
| Unterer Schiebegriff | ||||
| 014 | 671001421 | 30.80 | 36.65 | |
| Montagestecker R ELM4110 A | ||||
| 014 | DA00001023 | 1.20 | 1.43 | |
| Kondensator 16Uf Em-33 A | ||||
| 015 | DA00001193 | 9.60 | 11.42 | |
| Kabelführung | ||||
| 016 | 671001023 | 1.20 | 1.43 | |
| Feder | ||||
| 016 | 671011124 | 1.20 | 1.43 | |
| Kupplungsstück Gashebel | ||||
| 017 | 671279005 | 2.40 | 2.86 | |
| Kabelclip Em-33 * | ||||
| 018 | 671001051 | 1.20 | 1.43 | |
| Schraube M4x8mm | ||||
| 018 | 671002033 | 1.20 | 1.43 | |
| Zylinderstift 5,3x20 | ||||
| 019 | 671090040 | 1.20 | 1.43 | |
| Kupplungsgriff | ||||
| 020 | 671431001 | 6.00 | 7.14 | |
| Sicherheitsschloss Knopf | ||||
| 020 | 671425002 | 1.20 | 1.43 | |
| Schraube Befestigung M6x60 | ||||
| 021 | 671002466 | 2.40 | 2.86 | |
| Anzeigekappe ELM4110 | ||||
| 021 | DA00000842 | 1.00 | 1.19 | |
| Feder für Sicherheitsknopf | ||||
| 022 | 671011079 | 1.20 | 1.43 | |
| Montageblech | ||||
| 022 | 671001420 | 1.20 | 1.43 | |
| Schalter Em-33 | ||||
| 023 | 671010040 | 9.60 | 11.42 | |
| Niete 8 | ||||
| 023 | 671007007 | 1.20 | 1.43 | |
| Anzeigelicht | ||||
| 024 | DA00000813 | 3.60 | 4.28 | |
| Sechskantschraube M6 | ||||
| 024 | 164060000K | 1.20 | 1.43 | |
| Parker 4x12mm | ||||
| 025 | DA00000826 | 1.00 | 1.19 | |
| Busstecker 19mm | ||||
| 025 | 671001198 | 0.98 | 1.17 | |
| Grasfangkorb Bügel | ||||
| 026 | 671001424 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 027 | 671001047 | |||
| Schroef,M4x12 | ||||
| 028 | 671002007 | 1.20 | 1.43 | |
| Obere Abdeckung | ||||
| 029 | 671440001 | 23.10 | 27.49 | |
| Grasbox-Hebel | ||||
| 030 | 671423001 | 3.60 | 4.28 | |
| Stecker (1) | ||||
| 030 | DA00000815 | 1.20 | 1.43 | |
| Kabelklemme | ||||
| 032 | 671001083 | 0.98 | 1.17 | |
| Kabeldurchführung 1 ELM4110 | ||||
| 033 | DA00000818 | 1.00 | 1.19 | |
| Kabelführung | ||||
| 033 | 671001052 | 0.98 | 1.17 | |
| Gasleitung 1150mm | ||||
| 034 | 671010050 | 9.60 | 11.42 | |
| Parkerschraube 4x16 | ||||
| 034 | 671001005 | 1.20 | 1.43 | |
| Druckplatte Schaltkasten | ||||
| 035 | 671428001 | 2.40 | 2.86 | |
| Handgriffbügel (r) | ||||
| 036 | 671434001 | 3.60 | 4.28 | |
| Druckstange (oben) | ||||
| 037 | 671001613 | 33.00 | 39.27 | |
| Schraube M4x8 | ||||
| 037 | 671002025 | 1.20 | 1.43 | |
| Handgriffbügel (r) | ||||
| 038 | 671434001 | 3.60 | 4.28 | |
| Kupplungsstück Gashebel | ||||
| 038 | 671279005 | 2.40 | 2.86 | |
| Feder | ||||
| 039 | 671011124 | 1.20 | 1.43 | |
| Parkerschraube 3x10 | ||||
| 040 | 671001036 | 1.20 | 1.43 | |
| Motorbremse Hebel | ||||
| 041 | 671001425 | 14.30 | 17.02 | |
| Kabelführung | ||||
| 041 | 671001052 | 0.98 | 1.17 | |
| Montagestecker R ELM4110 A | ||||
| 042 | DA00001023 | 1.20 | 1.43 | |
| Parker 4x12mm | ||||
| 042 | DA00000826 | 1.00 | 1.19 | |
| Schiebebaum oben | ||||
| 043 | 671001426 | 38.50 | 45.82 | |
| Kabelführung | ||||
| 044 | 671277001 | 2.40 | 2.86 | |
| Druckplatte Schaltkasten | ||||
| 044 | 671428001 | 2.40 | 2.86 | |
| SCHAKELDOOSDEKSEL "L" EM-33 A | ||||
| 045 | 671001071 | 11.00 | 13.09 | |
| Zylinderstift 5,3x20 | ||||
| 046 | 671090040 | 1.20 | 1.43 | |
| Kupplungsgriff | ||||
| 047 | 671431001 | 6.00 | 7.14 | |
| Zugentlastung | ||||
| 047 | 671491001 | 0.98 | 1.17 | |
| Anzeigelicht | ||||
| 048 | 671009002 | 4.80 | 5.71 | |
| Schraube Befestigung M6x60 | ||||
| 048 | 671002466 | 2.40 | 2.86 | |
| Schalter Em-33 | ||||
| 049 | 671010040 | 9.60 | 11.42 | |
| Niete 8 | ||||
| 050 | 671007007 | 1.20 | 1.43 | |
| Feder für Sicherheitsknopf | ||||
| 050 | 671011079 | 1.20 | 1.43 | |
| Halogenlampe | ||||
| 051 | 671001043 | 1.20 | 1.43 | |
| Kabelführung | ||||
| 052 | 671277001 | 2.40 | 2.86 | |
| Sicherheitsschloss Knopf | ||||
| 052 | 671425002 | 1.20 | 1.43 | |
| Schaltkastendeckel "r" | ||||
| 053 | 671426001 | 8.40 | 10.00 | |
| Parker ST5x12 | ||||
| 054 | DA00000888 | 1.00 | 1.19 | |
| Gasleitung 1150mm | ||||
| 055 | 671010050 | 9.60 | 11.42 | |
| Parker 4x12mm | ||||
| 056 | DA00000826 | 1.00 | 1.19 | |
| Kabelschuhkappe | ||||
| 056 | 671284001 | 0.83 | 0.99 | |
| Motorabdeckkappe | ||||
| 057 | 671442001 | 34.10 | 40.58 | |
| Kabelklemme | ||||
| 057 | 671010230 | 1.20 | 1.43 | |
| Kondensator 16Uf Em-33 A | ||||
| 058 | DA00001193 | 9.60 | 11.42 | |
| Griffabdeckung | ||||
| 058 | 671441001 | 2.40 | 2.86 | |
| Motorhaube | ||||
| 059 | 671437001 | 13.20 | 15.71 | |
| Radabdeckkappe 7 Em-33 A | ||||
| 059 | DA00000906 | 3.60 | 4.28 | |
| Hinterrad | ||||
| 060 | 671419001 | 13.20 | 15.71 | |
| Parkerschraube 6x30 | ||||
| 060 | 671001053 | 1.20 | 1.43 | |
| Motor 1100w 230v-50hz ce,gs | ||||
| 061 | 671002015 | 106.70 | 126.97 | |
| FASPLATTE | ||||
| 061 | 671014150 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 062 | 671002009 | |||
| Hinterrad | ||||
| 063 | 671421001 | 11.00 | 13.09 | |
| FASPLATTE | ||||
| 064 | 671014150 | 4.80 | 5.71 | |
| Grasfangdeckel | ||||
| 066 | 671438001 | 15.40 | 18.33 | |
| Gelenkwelle (a) | ||||
| 067 | 671010260 | 2.40 | 2.86 | |
| Drehfeder | ||||
| 068 | 671011121 | 2.40 | 2.86 | |
| MAAIMES 33CM | ||||
| 070 | 671142202 | 6.00 | 7.14 | |
| Kreismesserbolzen ELM4110 | ||||
| 071 | DA00000827 | 1.20 | 1.43 | |
| Grasbox-Hebel | ||||
| 072 | 671423001 | 3.60 | 4.28 | |
| Obere Abdeckung | ||||
| 073 | 671440001 | 23.10 | 27.49 | |
| Schroef,M4x12 | ||||
| 074 | 671002007 | 1.20 | 1.43 | |
| Parker 4,2x15mm | ||||
| 075 | DA00000873 | 1.00 | 1.19 | |
| Grasfangkorb Bügel | ||||
| 076 | 671001424 | 7.20 | 8.57 | |
| Fangkorb 27l Nylon | ||||
| 077 | 671001415 | 39.60 | 47.12 | |
