Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita EPH1000X'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

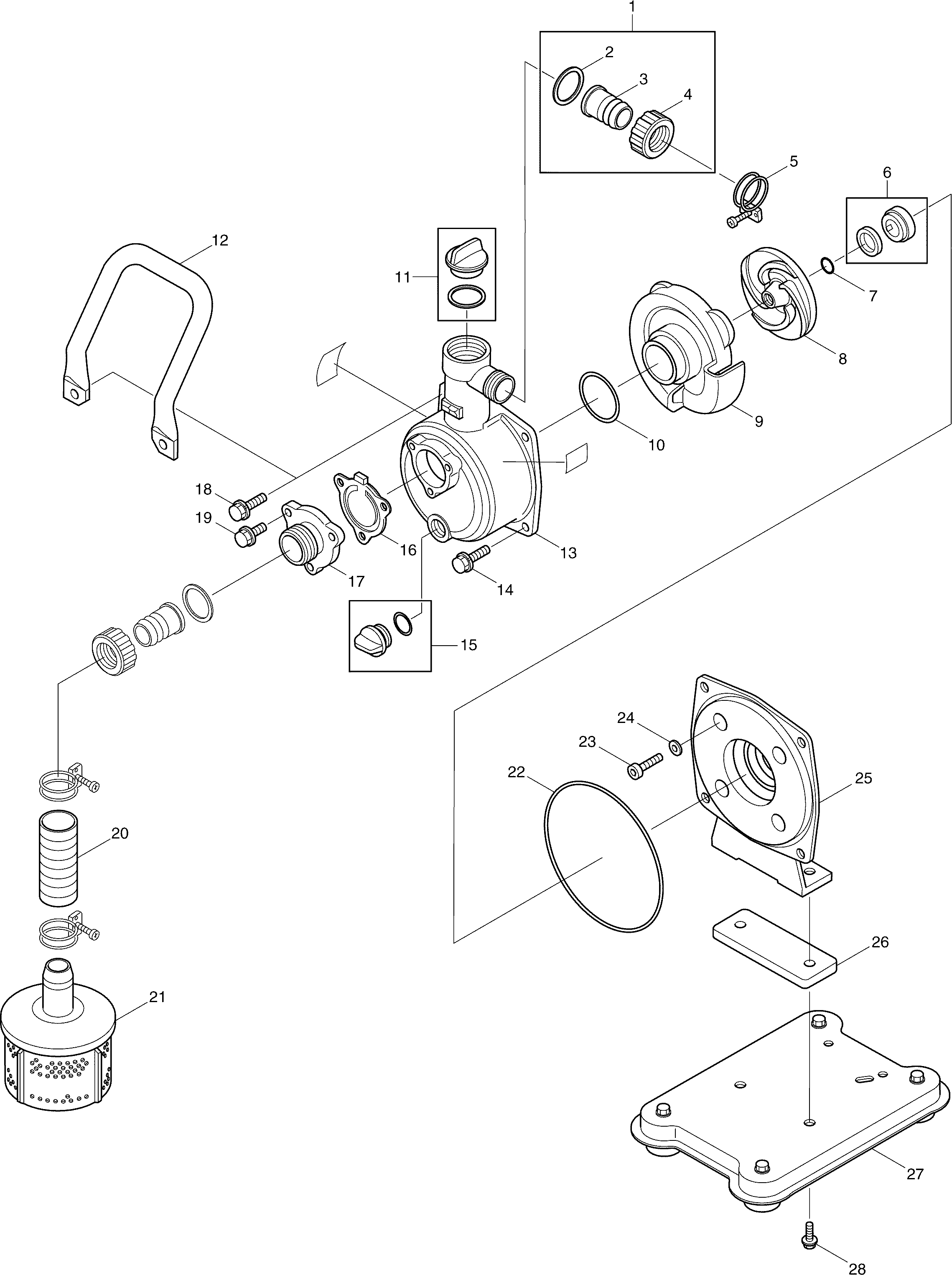

Zeichnungen der Makita EPH1000X
Teileliste der Makita EPH1000X
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schlauchverbinder | ||||
| 001 | K000348124 | 11.19 | 13.32 | |
| Dichtung | ||||
| 002 | K000340065 | 3.22 | 3.83 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | K000340782 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | K000340781 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 005 | K940019032 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | K000110685 | |||
| Niete | ||||
| 007 | K000110114 | 3.37 | 4.01 | |
| Häckselhaus | ||||
| 008 | XKO0000169 | 21.70 | 25.82 | |
| Luftzirkulationshaus | ||||
| 009 | XKO0000174 | 37.16 | 44.22 | |
| O-ring | ||||
| 010 | K889855042 | 3.37 | 4.01 | |
| Griff | ||||
| 012 | XKO0000061 | 37.16 | 44.22 | |
| Pumpengehäuse | ||||
| 013 | K000115108 | 100.32 | 119.38 | |
| Inbusschraube | ||||
| 014 | K743119045 | 3.20 | 3.81 | |
| Zündkerzensatz | ||||
| 015 | K000148010 | 5.87 | 6.99 | |
| Ventil | ||||
| 016 | K000113326 | 16.84 | 20.04 | |
| Saugflansch A | ||||
| 017 | XKO0000046 | 17.90 | 21.30 | |
| Inbusschraube | ||||
| 018 | K743119046 | 3.22 | 3.83 | |
| Inbusschraube | ||||
| 019 | K743119032 | 3.20 | 3.81 | |
| Saugleitung | ||||
| 020 | K000113837 | 94.93 | 112.97 | |
| Filtersatz | ||||
| 021 | K000118193 | 21.70 | 25.82 | |
| O-ring | ||||
| 022 | K890255031 | 7.80 | 9.28 | |
| Inbusschraube | ||||
| 023 | K734532057 | 3.20 | 3.81 | |
| Dichtungsscheibe | ||||
| 024 | K854255006 | 3.20 | 3.81 | |
| Flansch A | ||||
| 025 | XKO0000168 | 65.59 | 78.05 | |
| Distanzscheibe | ||||
| 026 | K000116487 | 14.24 | 16.95 | |
| Basis Set | ||||
| 027 | K000117126 | 70.59 | 84.00 | |
| Inbusschraube | ||||
| 028 | K743119047 | 3.20 | 3.81 | |
| Met.Schraube Ph2 M5X16Mm Ck A | ||||
| 029 | 922223-9 | 0.83 | 0.99 | |
| Lüftergehäuse | ||||
| 030 | 5935006000 | 31.61 | 37.62 | |
| KUGELLAGER | ||||
| 031 | 0600159970 | 8.46 | 10.07 | |
| Inbusschraube | ||||
| 032 | 0119089970 | 1.24 | 1.48 | |
| Niete | ||||
| 033 | 0200169970 | 1.02 | 1.21 | |
| Gelenkwelle (a) | ||||
| 034 | 5932501200 | 53.39 | 63.53 | |
| Bolzen M6x16mm / Niet EM4250 A | ||||
| 035 | 265577-4 | 0.83 | 0.99 | |
| Magneto-Rotor-Komp. | ||||
| 036 | 5937006011 | 21.87 | 26.03 | |
| Innensechskantschraube M4x20 Ck | ||||
| 037 | 922138-0 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 038 | 168501-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039 | 0654009931 | |||
| Zündkerzenkappe Ebh253U A | ||||
| 040 | 424105-6 | 2.80 | 3.33 | |
| Anschlusskabel Ebh253U P | ||||
| 041 | 638665-4 | 1.43 | 1.70 | |
| Durchführung Eh561 15X7X2Mm * | ||||
| 042 | 5257500300 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 5929505200 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 044 | 5935500500 | |||
| Schraube 5x8 | ||||
| 045 | 911601-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 046 | 0140059370 | |||
| Zylinderabdeckung | ||||
| 047 | 5935500800 | 10.84 | 12.90 | |
| Innensechskantschraube 5x40 | ||||
| 048 | 922262-9 | 0.83 | 0.99 | |
| Schraube 5x8 | ||||
| 049 | 911601-8 | 0.83 | 0.99 | |
| Auspuffkappe | ||||
| 050 | 5923503400 | 3.65 | 4.34 | |
| Auspuff | ||||
| 051 | 168469-5 | 12.58 | 14.97 | |
| Auspuffdichtung | ||||
| 052 | 5923501601 | 4.58 | 5.45 | |
| Funkenschutz Ebh253U A | ||||
| 053 | 324980-9 | 6.29 | 7.49 | |
| Met.Schraube Ph2 M5X16Mm Ck A | ||||
| 054 | 922223-9 | 0.83 | 0.99 | |
| Ventilabdeckung Ms335.4U A | ||||
| 055 | 140419-2 | 9.52 | 11.33 | |
| Ventildeckeldichtung | ||||
| 056 | 162307-3 | 2.80 | 3.33 | |
| Zündkerze Cmr6a | ||||
| 057 | 965603030 | 12.55 | 14.93 | |
| Zylinder | ||||
| 058 | 5931009000 | 216.10 | 257.16 | |
| Kontrollventil | ||||
| 059 | 424201-0 | 1.72 | 2.05 | |
| Schraube M5x18mm | ||||
| 060 | 266812-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 061 | 6214016030 | |||
| Distanzhalter Ebh253U A | ||||
| 062 | 424200-2 | 0.83 | 0.99 | |
| Kurbelgehäusedeckeldichtung | ||||
| 063 | 162274-2 | 1.72 | 2.05 | |
| Gehäusedeckel | ||||
| 064 | 318443-5 | 4.26 | 5.07 | |
| Schraube 5X14 P | ||||
| 065 | 0043605140 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 066 | 5926500600 | |||
| O-Ring Für Ölmessstab A | ||||
| 067 | 424100-6 | 0.83 | 0.99 | |
| Kurbelgehäusedichtung | ||||
| 068 | 162308-1 | 2.44 | 2.90 | |
| Karter-Abdeckung Ms335.4U A | ||||
| 069 | 318612-8 | 5.88 | 7.00 | |
| Schraube Bhx2500 | ||||
| 070 | 0043605180 | 0.83 | 0.99 | |
| Zufuhrventil | ||||
| 071 | 346083-9 | 1.43 | 1.70 | |
| Halteplatte | ||||
| 072 | 318440-1 | 1.72 | 2.05 | |
| Schraube M4X10 P | ||||
| 073 | 0119049960 | 0.83 | 0.99 | |
| Platte | ||||
| 074 | 5937500201 | 3.20 | 3.81 | |
| Schalter, Kontakt sd-h35 | ||||
| 075 | 126241-1 | 9.52 | 11.33 | |
| Schraube M4X8Li G28/3200L | ||||
| 076 | 0043104080 | 0.83 | 0.99 | |
| Verschlussfederring Ms335.4U A | ||||
| 077 | 325912-9 | 1.43 | 1.70 | |
| Ventilfeder | ||||
| 078 | 5933500200 | 1.24 | 1.48 | |
| Ventilarm | ||||
| 079 | 125554-7 | 4.58 | 5.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 080 | 5933500000 | |||
| Stift 5mm | ||||
| 081 | 256200-2 | 0.83 | 0.99 | |
| Einlassventil Ms335.4U A | ||||
| 082 | 325914-5 | 3.83 | 4.56 | |
| Auslassventil Ms335.4U A | ||||
| 083 | 325913-7 | 3.65 | 4.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 084 | 5926500600 | |||
| Nockenpflug | ||||
| 085 | 313169-4 | 2.80 | 3.33 | |
| Kippgetriebe | ||||
| 086 | 125552-1 | 23.75 | 28.26 | |
| Stift 5Mm Ebh253U A | ||||
| 087 | 268238-5 | 0.83 | 0.99 | |
| Kolbenringsatz | ||||
| 088 | 195141-6 | 13.19 | 15.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 089 | 0565099990 | |||
| Kolben Ms335.4U A | ||||
| 090 | 318613-6 | 11.16 | 13.28 | |
| Kolbenbolzen Ms335.4U A | ||||
| 091 | 257796-6 | 2.44 | 2.90 | |
| Nadellager | ||||
| 092 | 212085-6 | 6.90 | 8.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093 | 0323039990 | |||
| Dichtungsring 12mm | ||||
| 094 | 213537-0 | 2.80 | 3.33 | |
| Unterlegscheibe 26 Ms335.4U A | ||||
| 095 | 267425-3 | 0.83 | 0.99 | |
| Kurbelwelle | ||||
| 096 | 126559-0 | 34.36 | 40.89 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 097 | 213148-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098 | 125472-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 099 | 5926016000 | |||
| Benzin/Ölkappe cpl | ||||
| 100 | 168668-9 | 10.84 | 12.90 | |
| Damper | ||||
| 101 | 424104-8 | 1.72 | 2.05 | |
| Dämpfer Ebh253U A | ||||
| 102 | 424102-2 | 0.83 | 0.99 | |
| Dämpfer Ebh253U A | ||||
| 103 | 424103-0 | 0.83 | 0.99 | |
| BENZINTANK | ||||
| 104 | 451877-0 | 11.16 | 13.28 | |
| Schlauchklemme IAS 3 | ||||
| 105 | 345920-4 | 0.83 | 0.99 | |
| Kraftstofffilter | ||||
| 106 | 163447-0 | 3.20 | 3.81 | |
| Benzinschlauch | ||||
| 107 | 162309-9 | 4.08 | 4.86 | |
| Starteinrichtung Assy Ms335 A | ||||
| 108 | 126475-6 | 19.80 | 23.56 | |
| Antriebsrad | ||||
| 109 | 165606-2 | 4.81 | 5.72 | |
| Feststellschraube | ||||
| 110 | 5425003010 | 1.80 | 2.14 | |
| Kabelaufroller | ||||
| 111 | 451923-9 | 4.08 | 4.86 | |
| Schraubenfeder | ||||
| 112 | 232257-7 | 9.96 | 11.85 | |
| Stopper | ||||
| 113 | 5315001030 | 2.08 | 2.48 | |
| Startergriff Ms335.4U A | ||||
| 114 | 424317-1 | 2.80 | 3.33 | |
| Startseil | ||||
| 115 | 444018-5 | 2.80 | 3.33 | |
| Met.schraube Ph M5x14mm Ck | ||||
| 116 | 266809-2 | 0.83 | 0.99 | |
| Etikett Mp352.4z | ||||
| 117 | 5939503800 | 2.80 | 3.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 118A | 5923501801 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 118B | 5923504700 | |||
| Ansaugkrümmer | ||||
| 119A | 451874-6 | 4.08 | 4.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 119B | 5933018000 | |||
| Sechskantmutter M5 | ||||
| 120 | 931202-6 | 0.83 | 0.99 | |
| Mutter M6 Htr5600 A | ||||
| 121 | 0022706000 | 0.83 | 0.99 | |
| Mutter M6 Htr5600 A | ||||
| 122 | 0022706000 | 0.83 | 0.99 | |
| Einstellschraube M6X16 Bhx2500 P | ||||
| 123 | 0149069972 | 3.65 | 4.34 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 5933500600 | |||
| Schraube Bhx2500 | ||||
| 125 | 0043605180 | 0.83 | 0.99 | |
| Dichtung "Vergaser" | ||||
| 126 | 413138-6 | 1.21 | 1.44 | |
| Klammer | ||||
| 127 | 450562-2 | 1.21 | 1.44 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128 | 0140059370 | |||
| Vergaser | ||||
| 129 | 168783-9 | 43.02 | 51.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 5236018040 | |||
| Niet für Einstellnadel | ||||
| 131 | 5426005030 | 2.44 | 2.90 | |
| Seegering E-3 A | ||||
| 132 | 257964-1 | 2.08 | 2.48 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 133 | 5206008030 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 134 | 5926002020 | |||
| O-Ring 2 | ||||
| 135 | 213538-8 | 2.08 | 2.48 | |
| Zeiger | ||||
| 136 | 5936015010 | 9.52 | 11.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 137 | 5926002040 | |||
| Pumpendiaphragma | ||||
| 138 | WJ00009599 | 4.08 | 4.86 | |
| Parker 3X24Mm Ck A | ||||
| 139 | 266582-4 | 0.83 | 0.99 | |
| Pumpendeckel Ebh253U A | ||||
| 140 | 346270-0 | 3.65 | 4.34 | |
| Förderpumpe | ||||
| 141 | 424314-7 | 3.65 | 4.34 | |
| Luftreinigergehäuse Ebh253U A | ||||
| 142 | 140438-8 | 10.81 | 12.86 | |
| Membran | ||||
| 143 | 168620-7 | 14.23 | 16.93 | |
| Membrandichtung | ||||
| 144 | 442154-1 | 2.44 | 2.90 | |
| Schutzschild | ||||
| 145 | 5936015020 | 28.85 | 34.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 146 | 352010-6 | |||
| Schlauchklemme IAS 3 | ||||
| 147 | 345918-1 | 0.83 | 0.99 | |
| Entlüftungsrohr Ms335.4U A | ||||
| 148 | 422055-9 | 2.08 | 2.48 | |
| Entlüftungsrohr Ebh253U A | ||||
| 149 | 422042-8 | 1.72 | 2.05 | |
| Luftfiltergehäuse Ebh253U A | ||||
| 150 | 123845-0 | 17.97 | 21.38 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 151 | 451925-5 | |||
| O-Ring 15 | ||||
| 152 | 213540-1 | 0.83 | 0.99 | |
| Überdruckventil | ||||
| 153 | 424316-3 | 2.80 | 3.33 | |
| O-Ring 14 | ||||
| 154 | 213539-6 | 0.83 | 0.99 | |
| Überdruckventilplatte | ||||
| 155 | 451924-7 | 0.83 | 0.99 | |
| Überdruckventil | ||||
| 156 | 424315-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 157 | 5923503500 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 158 | 5923503300 | |||
| Drosselklappenplatte | ||||
| 159 | 450560-6 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 160 | 423376-2 | 0.83 | 0.99 | |
| Montageplatte Ebh253U A | ||||
| 161 | 346647-9 | 1.72 | 2.05 | |
| Metrische Schraube Ph2 M5x68mm Ck | ||||
| 162 | 265188-5 | 0.83 | 0.99 | |
| Filter Element | ||||
| 163 | 443141-3 | 2.80 | 3.33 | |
| Filterabdeckung | ||||
| 164 | 450561-4 | 5.88 | 7.00 | |
| Met.schraube Ph M5x14mm Ck | ||||
| 165 | 266809-2 | 0.83 | 0.99 | |
