Makita ES-39TLC Zeichnungen und Teile

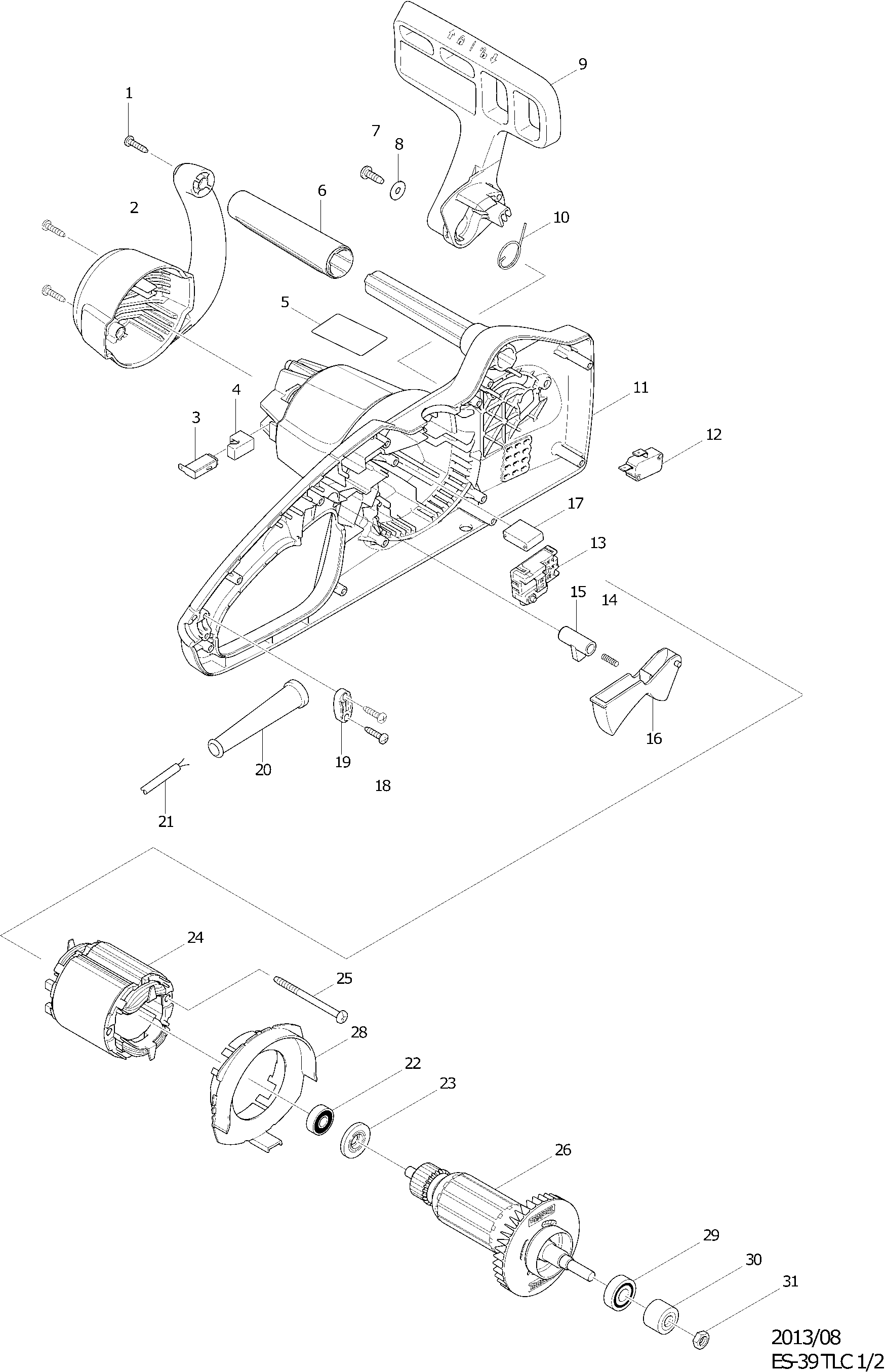

Auf dem Typenschild sollte die Typenbezeichnung ES-39TLC stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.Zeichnungen der MAKITA ES-39TLC
Teileliste der Makita ES-39TLC
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Tapschroef 4x18 | ||||
| 001 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Zijdeksel | ||||
| 002 | 454725-2 | Zijdeksel | € 4.65 | |
| Koolborstel set Cb-132 | ||||
| 003 | 191972-1 | Koolborstel set Cb-132 | € 5.30 | |
| Bus Uc30/35/4020A A | ||||
| 004 | 682211-5 | Bus Uc30/35/4020A A | € 1.00 | |
| Naamplaat "es39tlc" | ||||
| 005 | 815A84-9 | Naamplaat "es39tlc" | € 2.83 | |
| Handvat | ||||
| 006 | 424600-6 | Handvat | € 1.45 | |
| Tapschroef 5x16mm | ||||
| 007 | 266388-0 | Tapschroef 5x16mm | € 1.00 | |
| Sluitring 5 | ||||
| 008 | 253807-5 | Sluitring 5 | € 1.00 | |
| Handschutz | ||||
| 009 | 142279-8 | Handschutz | € 4.14 | |
| Indicatielabel | ||||
| 009A | 802K54-7 | Indicatielabel | € 2.83 | |
| Torsieveer 20 | ||||
| 010 | 231640-5 | Torsieveer 20 | € 1.00 | |
| Motorgehäuse | ||||
| 011 | 187784-8 | Motorgehäuse | € 29.28 | |
| Warnschild | ||||
| 011A | 802G51-9 | Warnschild | € 2.83 | |
| Schalter | ||||
| 012 | 650577-1 | Schalter | € 2.11 | |
| Schalter | ||||
| 013 | 650716-3 | Schalter | € 8.57 | |
| Drukveer 4 | ||||
| 014 | 233173-6 | Drukveer 4 | € 1.00 | |
| Dodemansknop | ||||
| 015 | 416178-3 | Dodemansknop | € 1.00 | |
| Schakelknop | ||||
| 016 | 455185-1 | Schakelknop | € 1.45 | |
| Kondensator | ||||
| 017 | 645149-5 | Kondensator | € 1.00 | |
| Tapschroef 4x18 | ||||
| 018 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Klemstrip | ||||
| 019 | 687124-5 | Klemstrip | € 1.00 | |
| Kabeltule 10-90 | ||||
| 020 | 682505-8 | Kabeltule 10-90 | € 1.74 | |
| Netsnoer 2x1,0 0,6mtr | ||||
| 021 | 665876-8 | Netsnoer 2x1,0 0,6mtr | € 3.27 | |
| Kogellager 608Zz A | ||||
| 022 | 210046-0 | Kogellager 608Zz A | € 1.00 | |
| Isolatiering | ||||
| 023 | 681644-1 | Isolatiering | € 1.00 | |
| Feld | ||||
| 024 | 594538-0 | Feld | € 32.08 | |
| Aansluiting motor | ||||
| 024A | 654069-2 | Aansluiting motor | € 1.00 | |
| Kabelschoen A | ||||
| 024B | 654208-4 | Kabelschoen A | € 1.00 | |
| Tapschroef 5x70mm | ||||
| 025 | 266389-8 | Tapschroef 5x70mm | € 1.00 | |
| Anker 240v | ||||
| 026 | 513893-1 | Anker 240v | € 34.87 | |
| Opvulplaat | ||||
| 028 | 419238-0 | Opvulplaat | € 1.00 | |
| Kogellager 6000llb | ||||
| 029 | 211061-7 | Kogellager 6000llb | € 7.55 | |
| Tandwiel 12 Uc30/35/4020A | ||||
| 030 | 227153-2 | Tandwiel 12 Uc30/35/4020A | € 1.23 | |
| Zeskant moer M8 | ||||
| 031 | 931403-6 | Zeskant moer M8 | € 1.00 | |
| Tankdop | ||||
| 032 | 142282-9 | Tankdop | € 3.70 | |
| Ölbehälter | ||||
| 034 | 454729-4 | Ölbehälter | € 2.83 | |
| Olie slang | ||||
| 037 | 424602-2 | Olie slang | € 1.23 | |
| Druckfeder | ||||
| 038 | 231975-4 | Druckfeder | € 1.00 | |
| Abdeckhaube | ||||
| 039 | 416274-7 | Abdeckhaube | € 1.00 | |
| Pen 5Mm Ebh253U A | ||||
| 040 | 268238-5 | Pen 5Mm Ebh253U A | € 1.00 | |
| Zwischenplatte | ||||
| 041 | 158047-9 | Zwischenplatte | € 2.83 | |
| Drukveer 9 | ||||
| 042 | 233175-2 | Drukveer 9 | € 1.00 | |
| Tapschroef 4x18 | ||||
| 044 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Sluitring 4 | ||||
| 045 | 267195-4 | Sluitring 4 | € 1.00 | |
| Brake Band | ||||
| 046 | 168321-7 | Brake Band | € 6.68 | |
| Bremsring | ||||
| 047 | 346739-4 | Bremsring | € 1.00 | |
| Trekveer 5 | ||||
| 048 | 231817-2 | Trekveer 5 | € 1.00 | |
| Lagerhuis | ||||
| 049 | 454720-2 | Lagerhuis | € 4.65 | |
| O-ring 6 | ||||
| 050 | 213017-6 | O-ring 6 | € 1.00 | |
| Tapschroef 4x18 | ||||
| 051 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Verbindungsstück | ||||
| 052 | 424601-4 | Verbindungsstück | € 1.23 | |
| Tandwiel 43 | ||||
| 053 | 135615-5 | Tandwiel 43 | € 12.34 | |
| Kogellager 6001llb | ||||
| 055 | 211101-1 | Kogellager 6001llb | € 5.30 | |
| Borgring S-10 | ||||
| 056 | 961006-2 | Borgring S-10 | € 1.00 | |
| Kogellager 696ZZ A | ||||
| 057 | 210026-6 | Kogellager 696ZZ A | € 3.70 | |
| Haakbeugel | ||||
| 058 | 326359-0 | Haakbeugel | € 1.00 | |
| Tapschroef 4x18 | ||||
| 060 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Boomaanslag | ||||
| 061 | 345651-5 | Boomaanslag | € 2.83 | |
| Motorgehäuse | ||||
| 062 | 187784-8 | Motorgehäuse | € 29.28 | |
| Warnschild | ||||
| 062A | 802G51-9 | Warnschild | € 2.83 | |
| Tapschroef 4x18 | ||||
| 063 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Ketting aandrijfwiel | ||||
| 064 | 221526-1 | Ketting aandrijfwiel | € 2.47 | |
| Borgring E8 | ||||
| 065 | 259036-8 | Borgring E8 | € 1.00 | |
| Tapschroef Pt3x10 | ||||
| 066 | 266007-8 | Tapschroef Pt3x10 | € 1.00 | |
| Abdeckplatte | ||||
| 067 | 454727-8 | Abdeckplatte | € 1.00 | |
| Stellrad | ||||
| 068 | 454726-0 | Stellrad | € 1.00 | |
| Klemmplatte | ||||
| 069 | 326360-5 | Klemmplatte | € 1.23 | |
| Tandwiel 14 | ||||
| 070 | 227496-2 | Tandwiel 14 | € 4.14 | |
| Tandwiel 14 | ||||
| 071 | 227496-2 | Tandwiel 14 | € 4.14 | |
| Einstellschraube | ||||
| 072 | 324620-9 | Einstellschraube | € 1.00 | |
| Spanplaat geleider | ||||
| 073 | 346859-4 | Spanplaat geleider | € 1.45 | |
| Doorvoer Uc Es Serie | ||||
| 074 | 424603-0 | Doorvoer Uc Es Serie | € 1.00 | |
| Nicht bestellbar | ||||
| 075 | 196419-0 | Nicht bestellbar | ||
| Wormwiel DUC353 | ||||
| 076 | 221427-3 | Wormwiel DUC353 | € 2.83 | |
| Tapschroef 4x18 | ||||
| 077 | 266326-2 | Tapschroef 4x18 | € 1.00 | |
| Tapschroef 4X12 Ms246.4 | ||||
| 078 | 266427-6 | Tapschroef 4X12 Ms246.4 | € 1.00 | |
| Sprocketkap | ||||
| 079 | 142281-1 | Sprocketkap | € 4.65 | |
| Infolabel | ||||
| 079A | 802E36-3 | Infolabel | € 2.83 | |
| Afdekring | ||||
| 080 | 454728-6 | Afdekring | € 1.00 | |
| Snelspanwartel | ||||
| 081 | 142235-8 | Snelspanwartel | € 5.95 | |
| Label "104db" | ||||
| 082 | 804G74-3 | Label "104db" | € 2.83 | |
