Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita EUM480'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

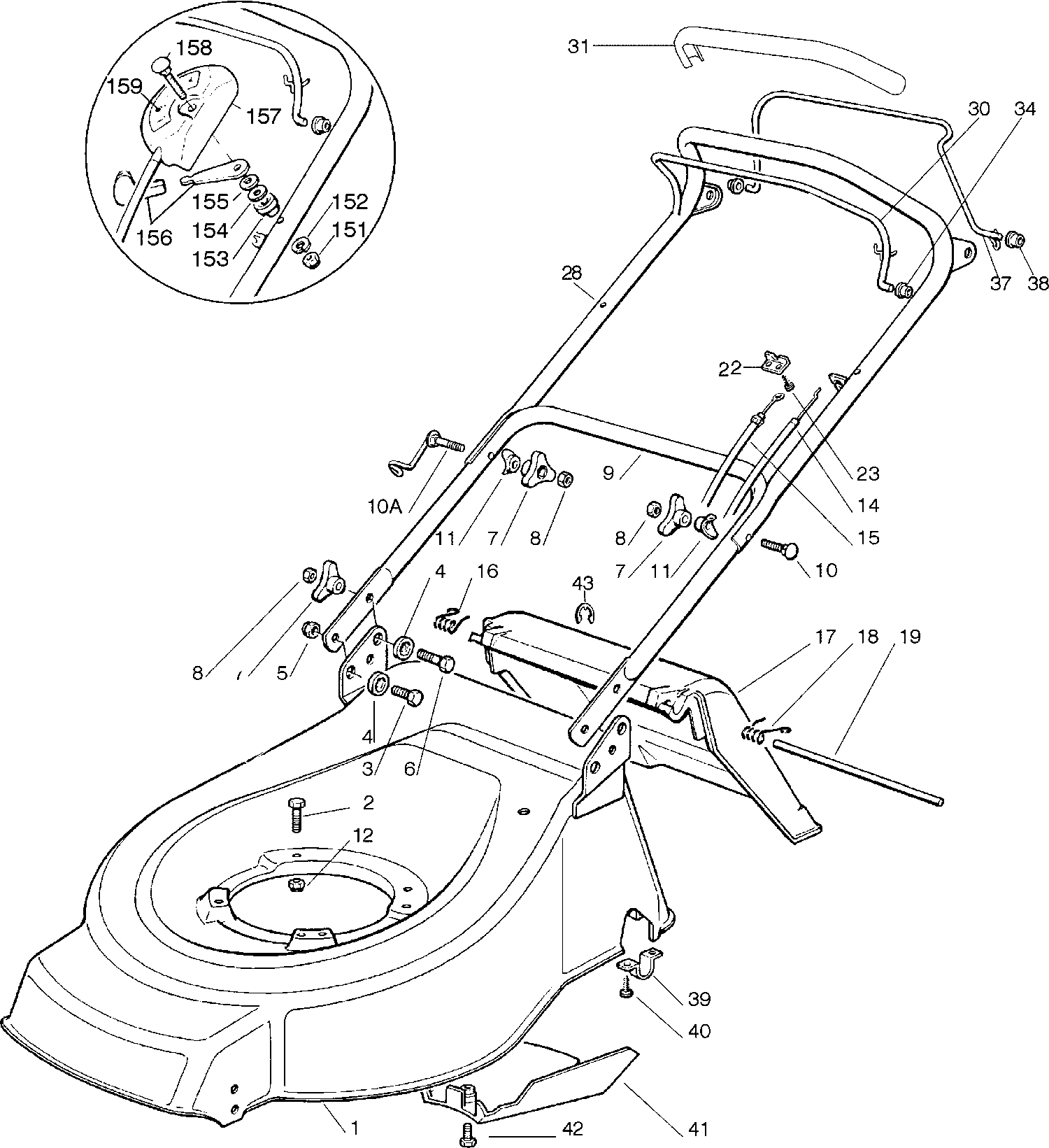

Zeichnungen der Makita EUM480
Teileliste der Makita EUM480
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001A | 664002365 | |||
| Mähdeck 06> | ||||
| 001B | 664002721 | 170.50 | 202.90 | |
| Bolzen für Einstellbus | ||||
| 002 | 664793701 | 2.40 | 2.86 | |
| Schraube | ||||
| 002A | 664691800 | 2.40 | 2.86 | |
| Schraube | ||||
| 003 | 664792610 | 2.40 | 2.86 | |
| Gleitlager für Maaiboom Eum430* | ||||
| 004 | 664041955 | 2.40 | 2.86 | |
| Mutter für Mähdeck | ||||
| 005 | 664155000 | 2.40 | 2.86 | |
| Bolzen für Einstellbus | ||||
| 006 | 664793701 | 2.40 | 2.86 | |
| Sternknopf für Schiebestange | ||||
| 007 | 664399900 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 664293200 | |||
| Unterer Schiebegriff Um480 * | ||||
| 009 | 664006512 | 72.60 | 86.39 | |
| Schlossschraube für Schubausleger | ||||
| 010 | 664819201 | 3.60 | 4.28 | |
| Kabel Feder Eum430 * | ||||
| 010A | 664003801 | 11.00 | 13.09 | |
| Sicherungsring für Schubstange | ||||
| 011 | 664680006 | 2.40 | 2.86 | |
| Mutter für Mähdeck | ||||
| 012 | 664155000 | 2.40 | 2.86 | |
| Mutter für Mähdeck | ||||
| 012A | 664293201 | 3.60 | 4.28 | |
| Gashebel+Kabel | ||||
| 014 | 664007080 | 20.90 | 24.87 | |
| Motorbremskabel 06> | ||||
| 015 | 664000625 | 20.90 | 24.87 | |
| Feder für Auswurfschale Re | ||||
| 016 | 664450410 | 4.80 | 5.71 | |
| Auswurfsdeckel | ||||
| 017 | 664600046 | 34.10 | 40.58 | |
| Feder für Auswurfschale Li | ||||
| 018 | 664450420 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 664517906 | |||
| Einstellplatte | ||||
| 022 | 664981467 | 2.40 | 2.86 | |
| Schraube | ||||
| 023 | 664735105 | 2.40 | 2.86 | |
| Schiebestiel Oberstück Eum480 * | ||||
| 028 | 664007024 | 52.80 | 62.83 | |
| Motorbremshebel | ||||
| 030 | 664003291 | 39.60 | 47.12 | |
| Handgriff Zwt Eum430 * | ||||
| 031 | 664291050 | 36.30 | 43.20 | |
| Gleitlager für Bremshebel | ||||
| 034 | 664041966 | 2.40 | 2.86 | |
| Antriebshebel | ||||
| 037 | 664003288 | 36.30 | 43.20 | |
| Gleitlager für Aandr.H. Eum480* | ||||
| 038 | 664041965 | 2.40 | 2.86 | |
| Montageplatte Eum480 * | ||||
| 039 | 664545152 | 2.40 | 2.86 | |
| Schraube | ||||
| 040 | 664731350 | 2.40 | 2.86 | |
| Schutzabdeckung für V-Riemen | ||||
| 041 | 664060192 | 9.60 | 11.42 | |
| Schraube | ||||
| 042 | 664727791 | 2.40 | 2.86 | |
| Sicherungsring für Pin | ||||
| 043 | 664000930 | 6.00 | 7.14 | |
| Dämpfer Eum480 06>* | ||||
| 044 | 664291150 | 2.40 | 2.86 | |
| Mutter für Motorsteuerung Eum480 * | ||||
| 151 | 664291000 | 1.20 | 1.43 | |
| Federring für Motorbett. Eum480 * | ||||
| 152 | 664581500 | 2.40 | 2.86 | |
| Abstandsring für Mot.Bed.Eum48* | ||||
| 153 | 664171005 | 2.40 | 2.86 | |
| Niet Für Motorbetrieb.Eum480 * | ||||
| 154 | 664521360 | 2.40 | 2.86 | |
| Federring für Motorbett. Eum480 * | ||||
| 155 | 664508100 | 2.40 | 2.86 | |
| Gashebel | ||||
| 156 | 664007279 | 3.60 | 4.28 | |
| Gashebel+Kabel | ||||
| 157 | 664007080 | 20.90 | 24.87 | |
| Schraube für Gasgriff eum480 * | ||||
| 158 | 664815000 | 1.20 | 1.43 | |
| Etikett für Gasbed. Eum430 * | ||||
| 159 | 664356703 | 2.40 | 2.86 | |
| MULCHPLUG 48 | ||||
| 231 | 664140223 | 12.00 | 14.28 | |
| Schutzkappe Eum480 06> | ||||
| 232 | 664060198 | 30.80 | 36.65 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 251 | 664293200 | |||
| Ausgleichsscheibe | ||||
| 252 | 664583500 | 2.40 | 2.86 | |
| Niete | ||||
| 253 | 664523070 | 2.40 | 2.86 | |
| Höheneinstellungssegment | ||||
| 254 | 664735547 | 8.40 | 10.00 | |
| Vorderradhalter | ||||
| 255 | 664005082 | 11.00 | 13.09 | |
| Höhenverstellung | ||||
| 256 | 664003285 | 13.20 | 15.71 | |
| Abstandsbuchse Um480 * | ||||
| 257 | 664171001 | 2.40 | 2.86 | |
| Bolzen für Einstellbus | ||||
| 258 | 664793701 | 2.40 | 2.86 | |
| Niete | ||||
| 258A | 664521350 | 2.40 | 2.86 | |
| Gleitlager für Hinterw. | ||||
| 259 | 664122200 | 6.00 | 7.14 | |
| Vorderrad Um480 * | ||||
| 260 | 664007336 | 28.60 | 34.03 | |
| Niete | ||||
| 261 | 664521350 | 2.40 | 2.86 | |
| Mutter für Mähdeck | ||||
| 262 | 664155000 | 2.40 | 2.86 | |
| Radkappe für Vorderrad Um480 * | ||||
| 263 | 664110304 | 3.60 | 4.28 | |
| Höhenverstellung | ||||
| 264 | 664003279 | 26.40 | 31.42 | |
| Schraube | ||||
| 265 | 664789000 | 2.40 | 2.86 | |
| Mutter für Höhenver. | ||||
| 266 | 664154330 | 2.40 | 2.86 | |
| Hinterrad Um480 * | ||||
| 267 | 664007337 | 34.10 | 40.58 | |
| Radkappe für Hinterrad Um480 * | ||||
| 268 | 664110305 | 3.60 | 4.28 | |
| Niet für Rückw. | ||||
| 269 | 664369500 | 2.40 | 2.86 | |
| Fahrantrieb | ||||
| 401 | 664120105 | 23.10 | 27.49 | |
| Abdeckung Antriebsrad Li Eum480* | ||||
| 402 | 664600093 | 10.80 | 12.85 | |
| Sicherungsring für Antriebswelle | ||||
| 403 | 664608600 | 2.40 | 2.86 | |
| Zahnrad antreiben L | ||||
| 404 | 664570120 | 16.50 | 19.64 | |
| Lager für Antrieb. | ||||
| 405 | 664216035 | 10.80 | 12.85 | |
| Abdeckung Antriebsrad Re Eum480* | ||||
| 406 | 664600092 | 10.80 | 12.85 | |
| Achse für Hinterrad Eum480 * | ||||
| 407 | 664000147 | 72.60 | 86.39 | |
| Zahnrad antreiben R | ||||
| 408 | 664570110 | 16.50 | 19.64 | |
| Füllring Eum480 * | ||||
| 409 | 664170800 | 3.60 | 4.28 | |
| Kupplungskabel <2002 | ||||
| 410A | 664001143 | 36.30 | 43.20 | |
| Kupplungskabel >2002 | ||||
| 410B | 664000668 | 47.30 | 56.29 | |
| Fahren >2002 | ||||
| 411 | 664003076 | 287.10 | 341.65 | |
| Riemenscheibe für V-Riemen | ||||
| 412 | 664601909 | 12.10 | 14.40 | |
| Spanstift für Riemenscheibe | ||||
| 413 | 664645705 | 2.40 | 2.86 | |
| Einstellstange | ||||
| 414 | 664033283 | 16.50 | 19.64 | |
| Antriebsriemen Eum480 | ||||
| 415 | 664063800 | 27.50 | 32.72 | |
| Sicherungsstift für Einstellung | ||||
| 416 | 664753000 | 2.40 | 2.86 | |
| Buchse zur Einstellung | ||||
| 417 | 664041957 | 10.80 | 12.85 | |
| Feder für Einstellung | ||||
| 418 | 664450063 | 2.40 | 2.86 | |
| Niete für die Einstellung | ||||
| 419 | 664680009 | 2.40 | 2.86 | |
| Mutter zur Einstellung | ||||
| 420 | 664154510 | 2.40 | 2.86 | |
| Abdeckkappe für Einstellung | ||||
| 421 | 664110230 | 3.60 | 4.28 | |
| Messträger m/Pulley | ||||
| 501 | 664465607 | 36.30 | 43.20 | |
| MAAIMES 46CM | ||||
| 502 | 664531048 | 11.00 | 13.09 | |
| Sicherungsring Messerhalter | ||||
| 503 | 664160400 | 6.00 | 7.14 | |
| Nieten Für Meshhalter | ||||
| 504 | 664523080 | 2.40 | 2.86 | |
| Messer Schraube | ||||
| 505 | 664735698 | 4.80 | 5.71 | |
| Keil Eum430 | ||||
| 506 | 664139100 | 2.40 | 2.86 | |
| Grasfangsack | ||||
| 551 | 664002211 | 154.00 | 183.26 | |
| Grasfangkorb Eum430 <0905 * | ||||
| 551B | 664004000 | 124.30 | 147.92 | |
