Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita GA5041C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

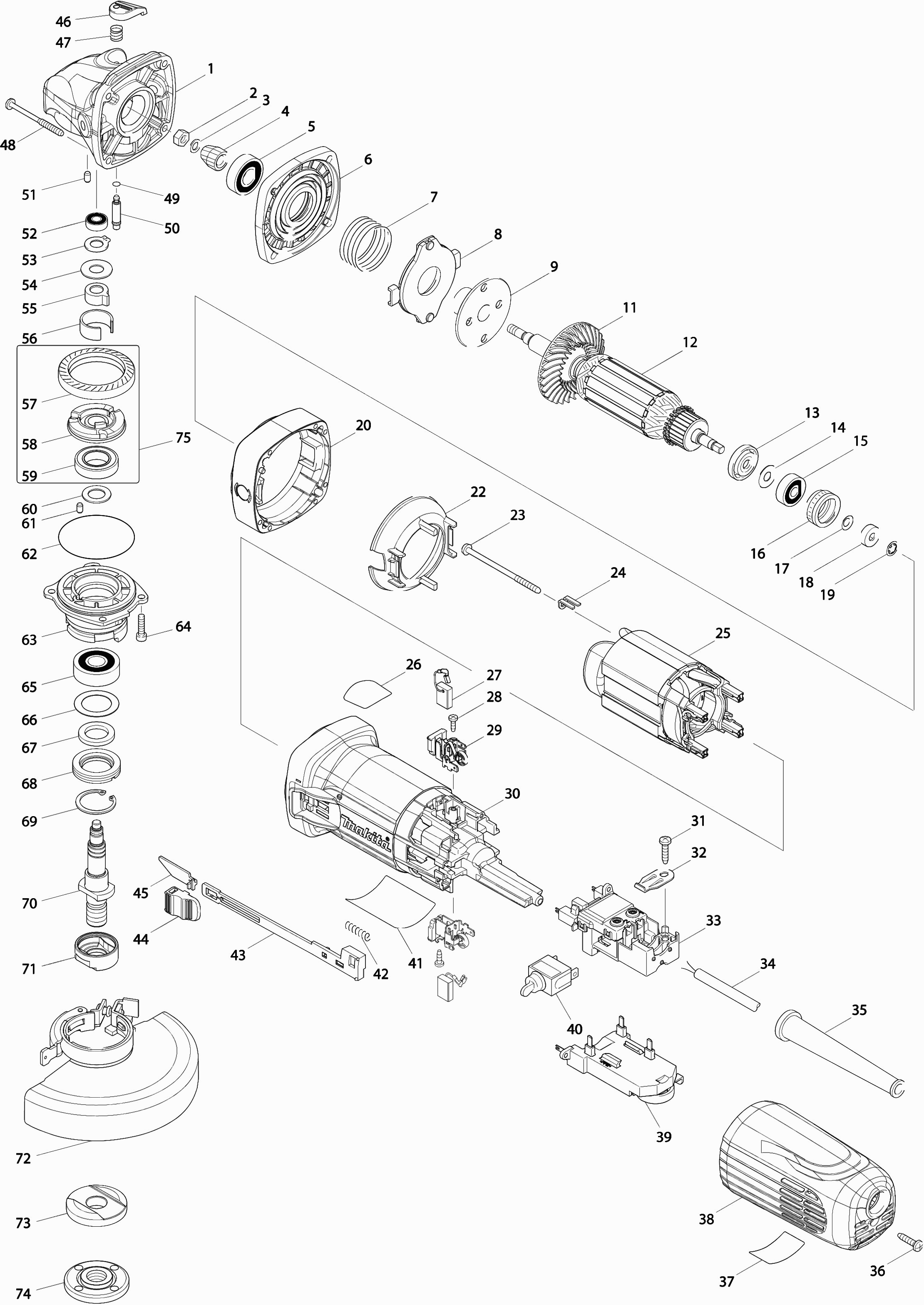

Zeichnungen der Makita GA5041C
Teileliste der Makita GA5041C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Getriebegehäuse PC5010C/GA Serie A | ||||
| 001 | 136013-6 | 16.13 | 19.19 | |
| Mutter M6 | ||||
| 002 | 252186-8 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 003 | 253077-6 | 0.83 | 0.99 | |
| Zahnrad 11 | ||||
| 004 | 227591-8 | 6.58 | 7.83 | |
| Kugellager 6001zz | ||||
| 005 | 211148-5 | 8.46 | 10.07 | |
| Innendeckel | ||||
| 006 | 141981-0 | 8.84 | 10.52 | |
| Druckfeder 33 | ||||
| 007 | 234230-3 | 0.83 | 0.99 | |
| Kupplungshalter | ||||
| 008 | 141515-9 | 27.35 | 32.55 | |
| Kupplungsplatte | ||||
| 009 | 326132-8 | 14.90 | 17.73 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 240135-7 | |||
| Anker 240v | ||||
| 012 | 515398-7 | 60.98 | 72.57 | |
| Isolierring | ||||
| 013 | 681656-4 | 0.83 | 0.99 | |
| Unterlegscheibe 7 | ||||
| 014 | 253823-7 | 0.83 | 0.99 | |
| Kugellager 627ddw | ||||
| 015 | 210045-2 | 3.22 | 3.83 | |
| Labyrinthring GA5040C A | ||||
| 016 | 422750-1 | 2.21 | 2.63 | |
| Federring 6 | ||||
| 017 | 267756-0 | 0.83 | 0.99 | |
| Magnetische Buchse Rt0700 A | ||||
| 018 | 688117-5 | 2.80 | 3.33 | |
| Sicherungsring | ||||
| 019 | 259039-2 | 0.83 | 0.99 | |
| Abstandshalter Ga5041C A | ||||
| 020 | 455351-0 | 2.08 | 2.48 | |
| Zwischenplatte | ||||
| 022 | 453375-0 | 1.43 | 1.70 | |
| Gewindeschneidschraube 4x70 | ||||
| 023 | 266258-3 | 0.83 | 0.99 | |
| Halteplatte | ||||
| 024 | 344871-8 | 0.83 | 0.99 | |
| Feld | ||||
| 025 | 626653-3 | 31.61 | 37.62 | |
| Etikett "sjs2" | ||||
| 026 | 898443-6 | 2.80 | 3.33 | |
| Kohlebürstensatz CB-318 | ||||
| 027 | 191978-9 | 8.46 | 10.07 | |
| Blechschraube Pt3x10 | ||||
| 028 | 266007-8 | 0.83 | 0.99 | |
| Kohlekasten Zsb | ||||
| 029 | 643770-4 | 1.43 | 1.70 | |
| Motorhaus B | ||||
| 030 | 453376-8 | 7.44 | 8.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031-1 | 265B67-9 | |||
| Zugentlastung | ||||
| 032 | 687169-3 | 0.83 | 0.99 | |
| Schalterhalter Ga5040C A | ||||
| 033 | 632K98-1 | 9.52 | 11.33 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 034 | 695123-3 | 21.70 | 25.82 | |
| Kabeltülle 8-110 | ||||
| 035 | 682559-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036-1 | 265B67-9 | |||
| Etikett "Anzeige" | ||||
| 037 | 898444-4 | 2.93 | 3.49 | |
| Seitendeckel | ||||
| 038 | 453365-3 | 3.55 | 4.22 | |
| Kontrolleinheit Ga5040C A | ||||
| 039 | 620734-5 | 46.31 | 55.11 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 039-1 | 620G02-8 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 651428-1 | |||
| Namensschild "ga5041c" | ||||
| 041 | 897102-9 | 2.80 | 3.33 | |
| Druckfeder 4 | ||||
| 042 | 233071-4 | 0.83 | 0.99 | |
| Schaltergriff | ||||
| 043 | 453847-5 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 044 | 453377-6 | 0.83 | 0.99 | |
| Schaltblech | ||||
| 045 | 346557-0 | 1.01 | 1.20 | |
| Spitzenkappe | ||||
| 046 | 453369-5 | 0.83 | 0.99 | |
| Druckfeder 8 | ||||
| 047 | 234057-1 | 0.83 | 0.99 | |
| Selbstschneidende Schraube 4x50 | ||||
| 048 | 265872-2 | 0.83 | 0.99 | |
| O-Ring 4 | ||||
| 049 | 213032-0 | 0.83 | 0.99 | |
| Kragenstift 6mm | ||||
| 050 | 256535-1 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 051 | 263002-9 | 0.83 | 0.99 | |
| Kugellager 696ZZ A | ||||
| 052 | 210026-6 | 3.65 | 4.34 | |
| Sicherungsring S-9 | ||||
| 053 | 961005-4 | 0.83 | 0.99 | |
| Unterlegscheibe 10 | ||||
| 054 | 253180-3 | 1.01 | 1.20 | |
| Abstandsbuchse Ga5040C A | ||||
| 055 | 310683-1 | 5.24 | 6.24 | |
| Sicherungsring | ||||
| 056 | 346556-2 | 2.44 | 2.90 | |
| Zahnrad 11 | ||||
| 057 | 227592-6 | 5.88 | 7.00 | |
| Kupplung | ||||
| 058 | 313228-4 | 10.81 | 12.86 | |
| Kugellager 6903zz | ||||
| 059 | 210302-8 | 8.46 | 10.07 | |
| Unterlegscheibe 12 | ||||
| 060 | 253744-3 | 0.83 | 0.99 | |
| Gummistift 4 | ||||
| 061 | 263002-9 | 0.83 | 0.99 | |
| O-Ring 51 | ||||
| 062 | 213641-5 | 0.83 | 0.99 | |
| Lagergehäuse | ||||
| 063 | 318839-0 | 4.58 | 5.45 | |
| Innensechskantschraube 4x16 | ||||
| 064 | 266437-3 | 0.83 | 0.99 | |
| Kugellager 6201dw1 | ||||
| 065 | 211129-9 | 7.44 | 8.85 | |
| Unterlegscheibe 21 | ||||
| 066 | 267279-8 | 0.83 | 0.99 | |
| Filzring 17mm | ||||
| 067 | 443124-3 | 0.83 | 0.99 | |
| Lagerverriegelung | ||||
| 068 | 285854-8 | 1.21 | 1.44 | |
| Sicherungsring R-26 A | ||||
| 069 | 962105-3 | 0.83 | 0.99 | |
| Gelenkwelle (a) | ||||
| 070 | 326133-6 | 26.11 | 31.07 | |
| Führungsringhalter | ||||
| 071 | 310514-4 | 8.46 | 10.07 | |
| Schutzabdeckung 125 mm schleifen und schleifen | ||||
| 072 | 141P36-7 | 11.50 | 13.68 | |
| O-Ring 4 | ||||
| 072A | 213009-5 | 0.83 | 0.99 | |
| Schraube 5x16 | ||||
| 072B | 265180-1 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 073 | 224447-6 | |||
| Sluitmoer M14x45mm | ||||
| 074 | 224554-5 | 3.73 | 4.44 | |
| Kupplung | ||||
| 075 | 135555-7 | 28.85 | 34.33 | |
