Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita GA9010C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

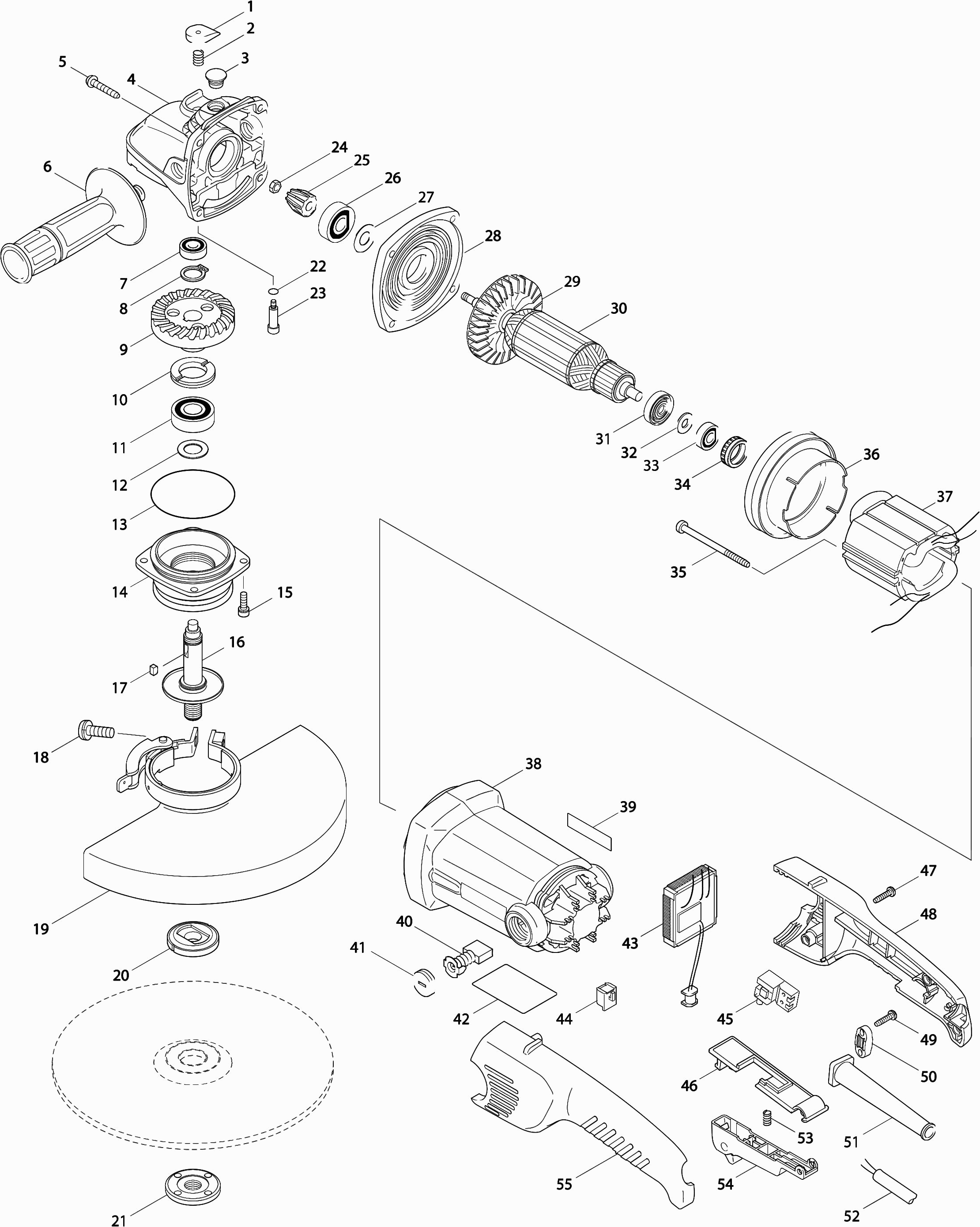

Zeichnungen der Makita GA9010C
Teileliste der Makita GA9010C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stiftkappe | ||||
| 001 | 418517-3 | 0.83 | 0.99 | |
| Druckfeder 7 | ||||
| 002 | 231037-8 | 0.83 | 0.99 | |
| Abdeckhaube | ||||
| 003 | 416972-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 317752-9 | |||
| Gewindeschraube 5x30 | ||||
| 005 | 266142-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 152539-0 | |||
| Kugellager 608llb | ||||
| 007 | 210043-6 | 1.67 | 1.99 | |
| Sicherungsring S-15 | ||||
| 008 | 961055-9 | 0.83 | 0.99 | |
| Zahnrad 43 | ||||
| 009 | 227457-2 | 33.36 | 39.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009-1 | 227A49-3 | |||
| Lagerblockierung 23-36 Ga7010 | ||||
| 010 | 285809-3 | 2.10 | 2.50 | |
| Kugellager 6202llb | ||||
| 011 | 211228-7 | 7.22 | 8.59 | |
| Unterlegscheibe 15 Btw200 | ||||
| 012 | 267215-4 | 0.83 | 0.99 | |
| O-Ring 67 | ||||
| 013 | 213720-9 | 1.67 | 1.99 | |
| Lagergehäuse | ||||
| 014A | 318376-4 | 8.59 | 10.22 | |
| Lagergehäuse | ||||
| 014B | 318376-4 | 8.59 | 10.22 | |
| Inbusschraube 5x16 | ||||
| 015 | 922221-3 | 0.83 | 0.99 | |
| Achse Ga9010C | ||||
| 016 | 153785-8 | 8.59 | 10.22 | |
| Federkeil 4 | ||||
| 017 | 254011-9 | 0.83 | 0.99 | |
| Kreuzschlitzschraube 8x25 | ||||
| 018 | 265050-4 | 0.83 | 0.99 | |
| Schutzabdeckung 230mm | ||||
| 019A | 163445-4 | 12.22 | 14.54 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019B | 122847-3 | |||
| Binnenflens haakse slijper "super" | ||||
| 020 | 192227-7 | 17.00 | 20.23 | |
| Sluitmoer haakse slijper | ||||
| 021 | 224554-5 | 4.00 | 4.76 | |
| O-Ring 7 | ||||
| 022 | 213026-5 | 0.83 | 0.99 | |
| Stift 7 | ||||
| 023 | 256483-4 | 0.83 | 0.99 | |
| Sechskantmutter M6 | ||||
| 024 | 931302-2 | 0.83 | 0.99 | |
| Zahnrad 9 | ||||
| 025 | 227456-4 | 13.82 | 16.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 025-1 | 227A48-5 | |||
| Kugellager 6201llb | ||||
| 026 | 211106-1 | 5.06 | 6.02 | |
| Unterlegscheibe 12 | ||||
| 027 | 253759-0 | 0.83 | 0.99 | |
| Getriebegehaeuse | ||||
| 028 | 317753-7 | 8.29 | 9.87 | |
| Impeller 76 | ||||
| 029 | 240070-9 | 3.12 | 3.71 | |
| Anker | ||||
| 030 | 513568-2 | 36.05 | 42.90 | |
| Isolierring | ||||
| 031 | 681660-3 | 6.41 | 7.63 | |
| Unterlegscheibe 8 | ||||
| 032 | 267281-1 | 0.83 | 0.99 | |
| Kugellager 608ddw | ||||
| 033 | 210005-4 | 4.45 | 5.30 | |
| Gummiring (1) | ||||
| 034 | 421720-7 | 6.38 | 7.59 | |
| Gewindeschneidender Pt 5x75 | ||||
| 035 | 266059-9 | 1.24 | 1.48 | |
| Zwischenplatte | ||||
| 036 | 418516-5 | 1.46 | 1.74 | |
| Feld Ga9010C | ||||
| 037 | 625704-9 | 32.15 | 38.26 | |
| Statorfeder | ||||
| 037A | 654197-3 | 0.83 | 0.99 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 037B | 654502-4 | 0.83 | 0.99 | |
| Motorgehäuse | ||||
| 038 | 153786-6 | 11.34 | 13.49 | |
| Kohlekasten Zsb | ||||
| 038A | 643712-8 | 7.22 | 8.59 | |
| Etikett Makita | ||||
| 039 | 819063-3 | 2.71 | 3.22 | |
| Kohlebürstensatz Cb-204 | ||||
| 040 | 194992-4 | 11.82 | 14.07 | |
| Bürstenhalterkappe | ||||
| 041 | 643700-5 | 0.98 | 1.17 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 860297-1 | |||
| Drehzahlregler Ga9010C | ||||
| 043 | 631598-2 | 55.40 | 65.93 | |
| Hülse | ||||
| 044 | 418518-1 | 0.83 | 0.99 | |
| Schalter Sw-131 | ||||
| 045 | 651922-3 | 11.82 | 14.07 | |
| Schalter-Montageplatte | ||||
| 046 | 418519-9 | 0.98 | 1.17 | |
| Gewindebohrer 4x18 | ||||
| 047 | 265A48-7 | 0.83 | 0.99 | |
| Griffset | ||||
| 048 | 183783-8 | 7.22 | 8.59 | |
| Gewindebohrer 4x18 | ||||
| 049 | 265A48-7 | 0.83 | 0.99 | |
| Klemmenhalterung | ||||
| 050 | 687124-5 | 0.83 | 0.99 | |
| Kabeltülle 10 | ||||
| 051 | 682573-1 | 1.39 | 1.65 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 052 | 695123-3 | 21.08 | 25.09 | |
| Druckfeder 6x29mm | ||||
| 053 | 233117-6 | 0.83 | 0.99 | |
| Schaltknopf (Sicherheit) | ||||
| 054A | 153788-2 | 5.06 | 6.02 | |
| Schaltknopf (Sicherheit) | ||||
| 054B | 153788-2 | 5.06 | 6.02 | |
| Griffset | ||||
| 055 | 183783-8 | 7.22 | 8.59 | |
