Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita GA9050R'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

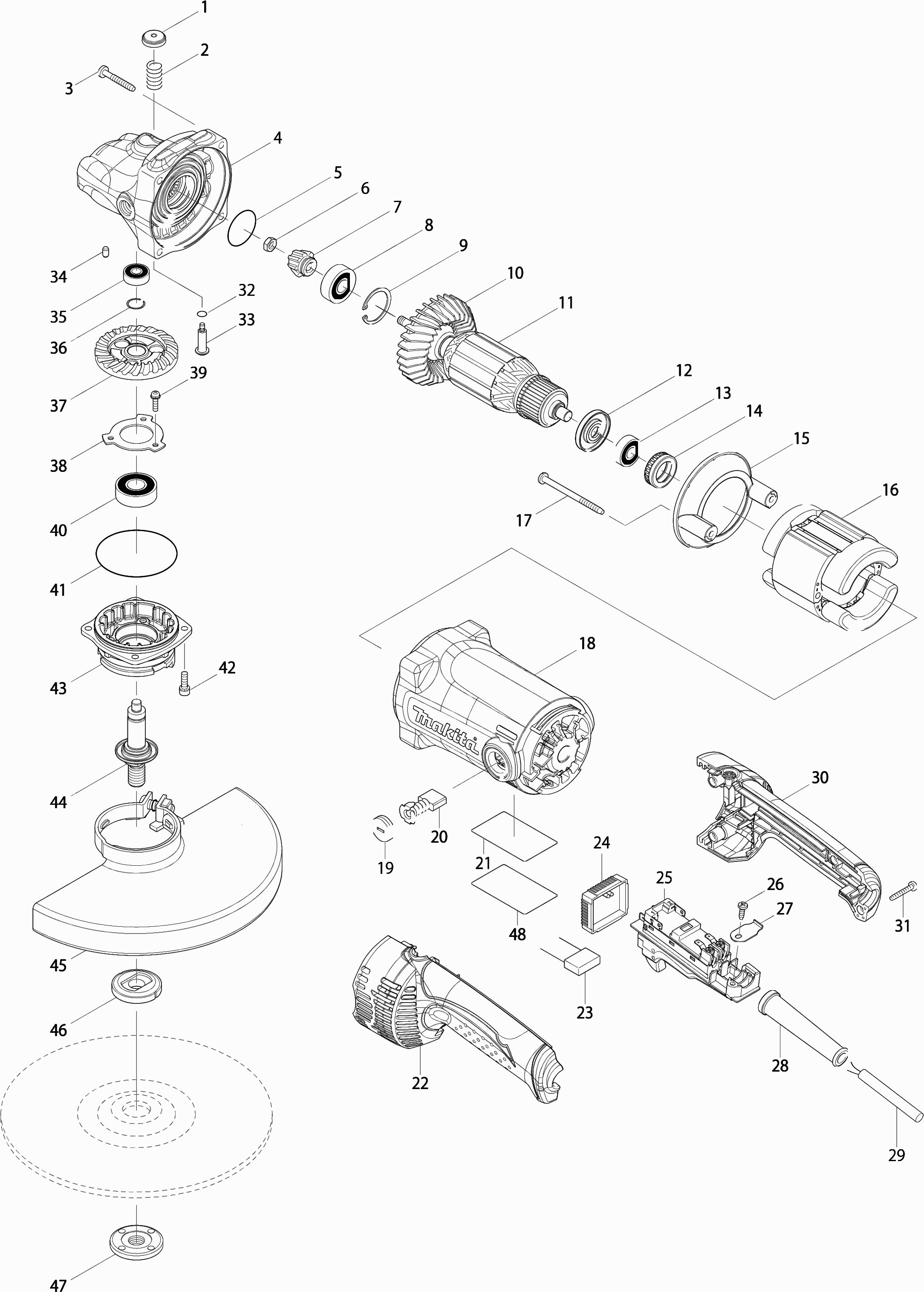

Zeichnungen der Makita GA9050R
Teileliste der Makita GA9050R
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Druckknopf | ||||
| 001 | 451485-7 | 0.83 | 0.99 | |
| Druckfeder 12 | ||||
| 002 | 233292-8 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 266012-5 | |||
| Selbstschneidende Schraube 5x35 A | ||||
| 003-1 | 265B72-6 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 004 | 143016-3 | 19.80 | 23.56 | |
| Federrückhalterring Dga506 | ||||
| 004C10 | 262153-5 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 005 | 213487-9 | |||
| Mutter M7 | ||||
| 006 | 264010-3 | 1.00 | 1.19 | |
| Zahnrad 10b | ||||
| 007 | 227563-3 | 4.80 | 5.71 | |
| Kugellager 6201llu | ||||
| 008 | 211137-0 | 6.00 | 7.14 | |
| Sicherungsring R32 | ||||
| 009 | 257965-9 | 3.60 | 4.28 | |
| Lüfter 80 | ||||
| 010 | 240120-0 | 6.00 | 7.14 | |
| Anker | ||||
| 011 | 518747-7 | 63.80 | 75.92 | |
| Isolierring | ||||
| 012 | 681657-2 | 1.20 | 1.43 | |
| Kugellager 6000ddw | ||||
| 013 | 211289-7 | 13.20 | 15.71 | |
| Gummiring 26 | ||||
| 014 | 421490-8 | 6.00 | 7.14 | |
| Distanzplatte | ||||
| 015 | 451480-7 | 1.20 | 1.43 | |
| Feld | ||||
| 016 | 527700-2 | 41.80 | 49.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016C10 | 654098-5 | |||
| Gewindeschraube 5x70mm | ||||
| 017 | 266389-8 | 1.00 | 1.19 | |
| Motorgehäuse | ||||
| 018 | 140222-1 | 13.20 | 15.71 | |
| Kohlekasten Zsb | ||||
| 018C10 | 643707-1 | 4.80 | 5.71 | |
| Bürstenhalterkappe | ||||
| 019 | 643700-5 | 1.20 | 1.43 | |
| Kohlebürstensatz Cb-204 | ||||
| 020 | 194992-4 | 11.00 | 13.09 | |
| Label GA9050R | ||||
| 021 | 867573-4 | 2.40 | 2.86 | |
| Handgriff Set GA9050R | ||||
| 022 | 188849-9 | 10.80 | 12.85 | |
| Schwammgummi | ||||
| 022C10 | 423404-3 | 1.00 | 1.19 | |
| Linse Ga7020R | ||||
| 022C20 | 451488-1 | 1.00 | 1.19 | |
| Kondensator | ||||
| 023 | 645088-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 024 | 631944-9 | |||
| Schalter Tg08-2300-013 | ||||
| 025 | 650107-8 | 16.50 | 19.64 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 026 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 026 | 266385-6 | 0.83 | 0.99 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 026-1 | 265B74-2 | 1.00 | 1.19 | |
| Zugentlastung | ||||
| 027 | 687169-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028 | 682574-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 029 | 665865-3 | |||
| Handgriff Set GA9050R | ||||
| 030 | 188849-9 | 10.80 | 12.85 | |
| Schwammgummi | ||||
| 030C10 | 423404-3 | 1.00 | 1.19 | |
| Linse Ga7020R | ||||
| 030C20 | 451488-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 265999-8 | |||
| Selbstschneidende Schraube 4x25 A | ||||
| 031-1 | 265B73-4 | 1.00 | 1.19 | |
| O-Ring 7 | ||||
| 032 | 213026-5 | 1.00 | 1.19 | |
| Kragenstift 11 | ||||
| 033 | 256516-5 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 034 | 263002-9 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 035 | 210046-0 | 1.20 | 1.43 | |
| Sperring 13 | ||||
| 036 | 233925-5 | 1.00 | 1.19 | |
| Zahnrad 49 | ||||
| 037 | 227561-7 | 10.80 | 12.85 | |
| Lagerverriegelung | ||||
| 038 | 285851-4 | 1.00 | 1.19 | |
| Schraube 4x16 A | ||||
| 039 | 911526-6 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 211241-5 | |||
| O-Ring 67 | ||||
| 041 | 213720-9 | 2.40 | 2.86 | |
| Inbusschraube 5x16 | ||||
| 042 | 922221-3 | 1.00 | 1.19 | |
| Lagergehäuse | ||||
| 043 | 318523-7 | 6.00 | 7.14 | |
| Gelenkwelle (a) | ||||
| 044 | 140224-7 | 6.00 | 7.14 | |
| Labyrinthring | ||||
| 044C10 | 346166-5 | 1.00 | 1.19 | |
| BESCHERMKAP 230MM | ||||
| 045 | 141P32-5 | 9.00 | 10.71 | |
| O-Ring 6 | ||||
| 045C10 | 213017-6 | 1.00 | 1.19 | |
| O-Ring 6 | ||||
| 045C11 | 213017-6 | 1.00 | 1.19 | |
| Kreuzkopfschraube M8x25 | ||||
| 045C20 | 265158-4 | 1.00 | 1.19 | |
| BINNENFLENS HAAKSE SLIJPER EN SLEUVENZAAG | ||||
| 046 | 224415-9 | 3.00 | 3.57 | |
| SLUITMOER HAAKSE SLIJPER | ||||
| 047 | 224554-5 | 3.00 | 3.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 047A | 122864-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048 | 805W68-7 | |||
