Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita GB602W'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

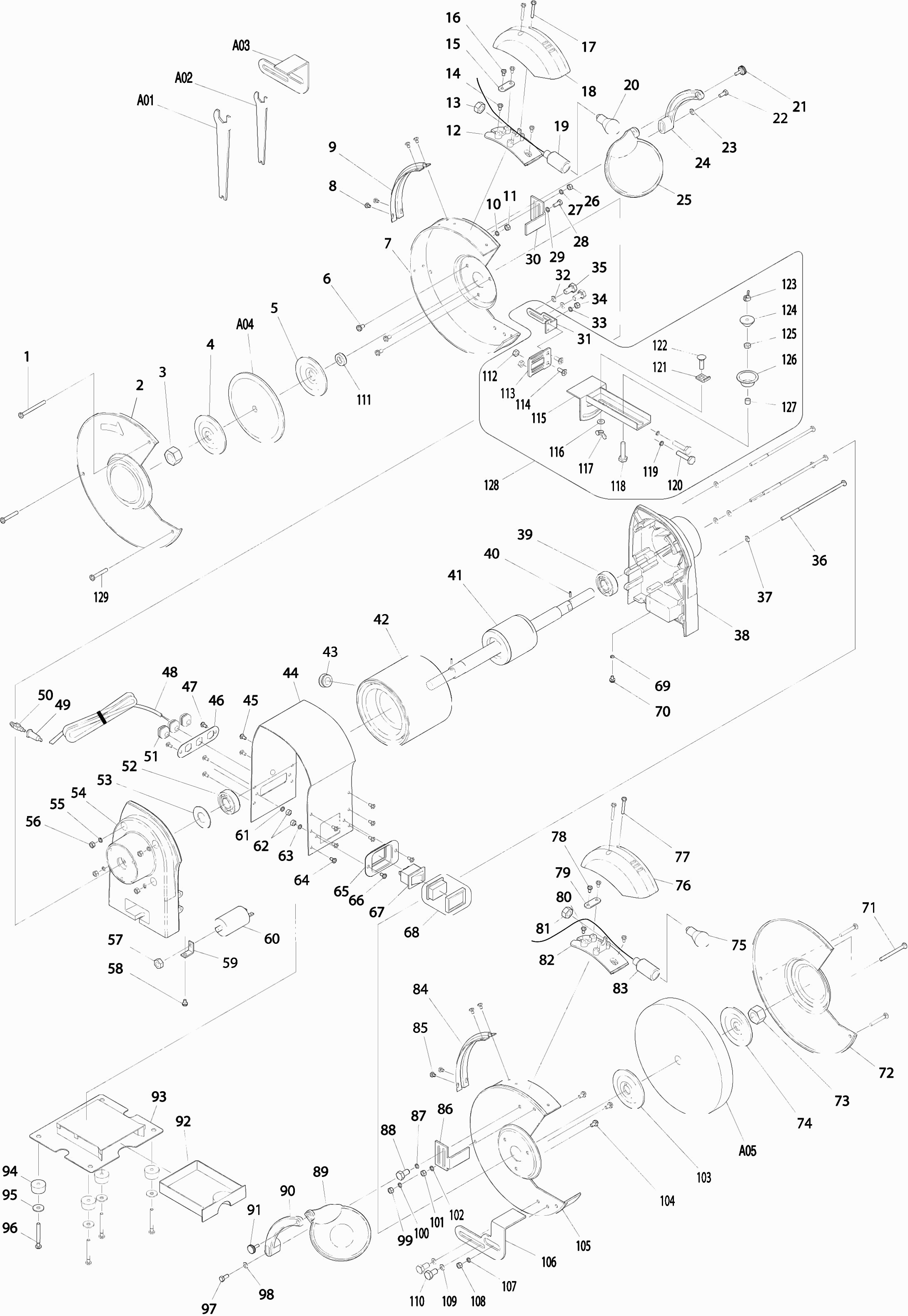

Zeichnungen der Makita GB602W
Teileliste der Makita GB602W
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube M5x46 | ||||
| 001 | AL00000143 | 0.83 | 0.99 | |
| Schraube M5X50 A | ||||
| 002 | 911274-7 | 0.83 | 0.99 | |
| Schutz | ||||
| 003 | AL00000002 | 7.22 | 8.59 | |
| Sechskant-Mutter M12 links | ||||
| 004 | AL00000003 | 0.83 | 0.99 | |
| Klemme, äußere | ||||
| 005 | AL00000004 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | AL00000304 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | AL00000115 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | AL00000132 | |||
| Schutzhülle L GB602 A | ||||
| 009 | AL00000203 | 10.52 | 12.52 | |
| Schraube M4x6 | ||||
| 010 | AL00000114 | 0.83 | 0.99 | |
| Druckplatte (Kabel) | ||||
| 011 | AL00000007 | 0.83 | 0.99 | |
| Lampensockelabdeckung | ||||
| 012 | AL00000008 | 2.10 | 2.50 | |
| Lampenhalter-Sicherungsmutter | ||||
| 013 | AL00000009 | 0.83 | 0.99 | |
| Schraube M4x6 | ||||
| 014 | AL00000102 | 0.83 | 0.99 | |
| Zugentlastung | ||||
| 015 | AL00000010 | 0.83 | 0.99 | |
| Schraube M4x10 | ||||
| 016 | AL00000104 | 0.83 | 0.99 | |
| Schraube M4x30 | ||||
| 017 | AL00000105 | 0.83 | 0.99 | |
| Lampengehäuse komplett | ||||
| 018 | AL00000011 | 2.36 | 2.81 | |
| Lampe komplett | ||||
| 019 | AL00000012 | 3.96 | 4.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 020 | AL00000121 | |||
| Funkenschutz, links | ||||
| 021 | AL00000017 | 1.00 | 1.19 | |
| Augenschutzkappe komplett | ||||
| 022 | AL00000016 | 3.12 | 3.71 | |
| Halter Augenschutz links | ||||
| 023 | AL00000015 | 2.02 | 2.40 | |
| Unterlegscheibe 6 | ||||
| 024 | AL00000127 | 0.83 | 0.99 | |
| Federring M6 | ||||
| 025 | AL00000133 | 0.83 | 0.99 | |
| Sechskantschraube M6x30 | ||||
| 026 | AL00000119 | 0.83 | 0.99 | |
| Verschlussknopf Augenschutz | ||||
| 027 | AL00000014 | 0.83 | 0.99 | |
| Anschlag "li" | ||||
| 028 | AL00000082 | 7.22 | 8.59 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 029 | AL00000128 | |||
| Sechskantschraube M8X12 A | ||||
| 030 | 921411-5 | 0.83 | 0.99 | |
| Endkappe links | ||||
| 031 | AL00000028 | 15.65 | 18.62 | |
| Sicherungsring D35 | ||||
| 032 | AL00000027 | 0.83 | 0.99 | |
| Kugellager 180202 | ||||
| 033 | AL00000100 | 3.97 | 4.72 | |
| Kabelklemme | ||||
| 034 | AL00000026 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | AL00000152 | |||
| Schraube M4x8 | ||||
| 036 | AL00000103 | 0.83 | 0.99 | |
| Sicherungsscheibe 5 | ||||
| 037 | AL00000126 | 0.83 | 0.99 | |
| Sicherungsring M4 | ||||
| 037 | AL00000131 | 0.83 | 0.99 | |
| Motorgehäuse | ||||
| 038 | AL00000183 | 7.22 | 8.59 | |
| Kabeltülle | ||||
| 039 | AL00000022 | 0.83 | 0.99 | |
| Feld | ||||
| 040 | AL00000185 | 68.53 | 81.55 | |
| Anker | ||||
| 041 | AL00000020 | 14.48 | 17.23 | |
| Rollstift 3x8 | ||||
| 042 | AL00000135 | 0.83 | 0.99 | |
| Endkappe rechts | ||||
| 043 | AL00000019 | 15.65 | 18.62 | |
| Sicherungsscheibe 5 | ||||
| 044 | AL00000126 | 0.83 | 0.99 | |
| Schraube M5x135 | ||||
| 045 | AL00000113 | 0.83 | 0.99 | |
| 4 Unterlegscheibe | ||||
| 046 | AL00000146 | 0.83 | 0.99 | |
| Bohrfutter M8 | ||||
| 047 | AL00000122 | 0.83 | 0.99 | |
| Kondensatorhalter | ||||
| 048 | AL00000029 | 0.83 | 0.99 | |
| Kondensator | ||||
| 049 | AL00000095 | 5.98 | 7.12 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 050 | AL00000141 | |||
| Schaltpult | ||||
| 051 | AL00000031 | 0.83 | 0.99 | |
| Sechskantmutter M4 | ||||
| 052 | AL00000120 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | AL00000134 | |||
| Schraube M4x16 | ||||
| 054 | AL00000109 | 0.83 | 0.99 | |
| Flache Unterlegscheibe 4 | ||||
| 055 | AL00000129 | 0.83 | 0.99 | |
| Gummifußsohle | ||||
| 056 | AL00000041 | 0.83 | 0.99 | |
| Hitzeschild komplett | ||||
| 057 | AL00000040 | 1.67 | 1.99 | |
| Schublade | ||||
| 058 | AL00000039 | 1.67 | 1.99 | |
| Halter Augenschutz rechts | ||||
| 059 | AL00000038 | 1.67 | 1.99 | |
| Vergrößerungsglas komplett | ||||
| 060 | AL00000037 | 3.12 | 3.71 | |
| Funkenfänger, rechts | ||||
| 061 | AL00000036 | 1.00 | 1.19 | |
| Anschlag "re" | ||||
| 062 | AL00000043 | 2.36 | 2.81 | |
| Radabdeckung rechts (innen) | ||||
| 063 | AL00000042 | 6.41 | 7.63 | |
| Schraube M4x8mm | ||||
| 064 | AL00000108 | 0.83 | 0.99 | |
| Bohrmutter M12 | ||||
| 065 | AL00000035 | 0.83 | 0.99 | |
| Schutzabdeckung "rechts" | ||||
| 066 | AL00000034 | 7.57 | 9.01 | |
| Kabelklemmplatte | ||||
| 067 | AL00000192 | 7.22 | 8.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 068 | AL00000115 | |||
| Lampe 10w/12v | ||||
| 069 | AL00000013 | 2.71 | 3.22 | |
| Innenklemme | ||||
| 070 | AL00000005 | 0.83 | 0.99 | |
| Unterlegscheibe 10mm | ||||
| 071 | AL00000050 | 0.83 | 0.99 | |
| ASBUS | ||||
| 072 | AL00000001 | 0.83 | 0.99 | |
| Sechskantmutter M6 | ||||
| 073 | AL00000123 | 0.83 | 0.99 | |
| Anschlussplatte | ||||
| 074 | AL00000047 | 1.00 | 1.19 | |
| Schraube m6x10 | ||||
| 075 | AL00000048 | 0.83 | 0.99 | |
| Schleifunterstützung | ||||
| 076 | AL00000049 | 3.12 | 3.71 | |
| Flügel Mutter M8 | ||||
| 077 | AL00000124 | 0.83 | 0.99 | |
| Sechskantschraube M6x40mm | ||||
| 078 | AL00000117 | 0.83 | 0.99 | |
| Einstellung | ||||
| 079 | AL00000051 | 0.83 | 0.99 | |
| Schraube M8x20mm | ||||
| 080 | AL00000052 | 0.83 | 0.99 | |
| Kappe | ||||
| 081 | AL00000054 | 0.83 | 0.99 | |
| Distanzscheibe | ||||
| 082 | AL00000055 | 1.00 | 1.19 | |
| Puffer | ||||
| 083 | AL00000053 | 2.38 | 2.83 | |
| Flügel Mutter M6 | ||||
| 084 | AL00000125 | 0.83 | 0.99 | |
| Schraube M4x8mm | ||||
| 085 | AL00000108 | 0.83 | 0.99 | |
| Anschlag "li" | ||||
| 086 | AL00000018 | 2.71 | 3.22 | |
| Steeksleutel 8/19mm | ||||
| 087 | AL00000045 | 1.00 | 1.19 | |
| Steeksleutel 10/13mm | ||||
| 088 | AL00000044 | 1.00 | 1.19 | |
| Innensechskantschraube M6x16mm | ||||
| 091 | AL00000145 | 0.83 | 0.99 | |
| Zugentlastung | ||||
| 093 | AL00000010 | 0.83 | 0.99 | |
| Flache Unterlegscheibe 4 | ||||
| 095 | AL00000129 | 0.83 | 0.99 | |
| Schraube M4x16 | ||||
| 096 | AL00000109 | 0.83 | 0.99 | |
| Sechskantschraube M6x30 | ||||
| 097 | AL00000119 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 098 | AL00000127 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 104 | AL00000304 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 109 | AL00000128 | |||
| Sechskantschraube M8X12 A | ||||
| 110 | 921411-5 | 0.83 | 0.99 | |
| Sechskantmutter M6 | ||||
| 112 | AL00000123 | 0.83 | 0.99 | |
| Flügel Mutter M8 | ||||
| 117 | AL00000124 | 0.83 | 0.99 | |
| Sechskantschraube M6x40mm | ||||
| 118 | AL00000117 | 0.83 | 0.99 | |
| Federring M6 | ||||
| 119 | AL00000133 | 0.83 | 0.99 | |
| Innensechskantschraube M6x16mm | ||||
| 120 | AL00000145 | 0.83 | 0.99 | |
| Flügel Mutter M6 | ||||
| 123 | AL00000125 | 0.83 | 0.99 | |
| Sechskantmutter M6 | ||||
| 125 | AL00000123 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 131 | AL00000127 | 0.83 | 0.99 | |
| Moer M6 GB801 | ||||
| 132 | AL00000204 | 0.83 | 0.99 | |
| Federring M6 | ||||
| 137 | AL00000133 | 0.83 | 0.99 | |
| Anschlag "li" | ||||
| 138 | AL00000018 | 2.71 | 3.22 | |
| Knopschroef M8X9 | ||||
| 139 | AL00000253 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 140 | AL00000127 | 0.83 | 0.99 | |
| Zugentlastung | ||||
| 142 | AL00000180 | 1.18 | 1.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 143 | AL00000251 | |||
| Zugentlastung | ||||
| 144 | AL00000010 | 0.83 | 0.99 | |
| Kabelklem GB801 | ||||
| 145 | AL00000254 | 0.83 | 0.99 | |
| Federring M6 | ||||
| 148 | AL00000133 | 0.83 | 0.99 | |
| Knopschroef M8X9 | ||||
| 149 | AL00000253 | 0.83 | 0.99 | |
| Unterlegscheibe 6 | ||||
| 153 | AL00000127 | 0.83 | 0.99 | |
| Moer M6 GB801 | ||||
| 154 | AL00000204 | 0.83 | 0.99 | |
