Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HK1820L'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

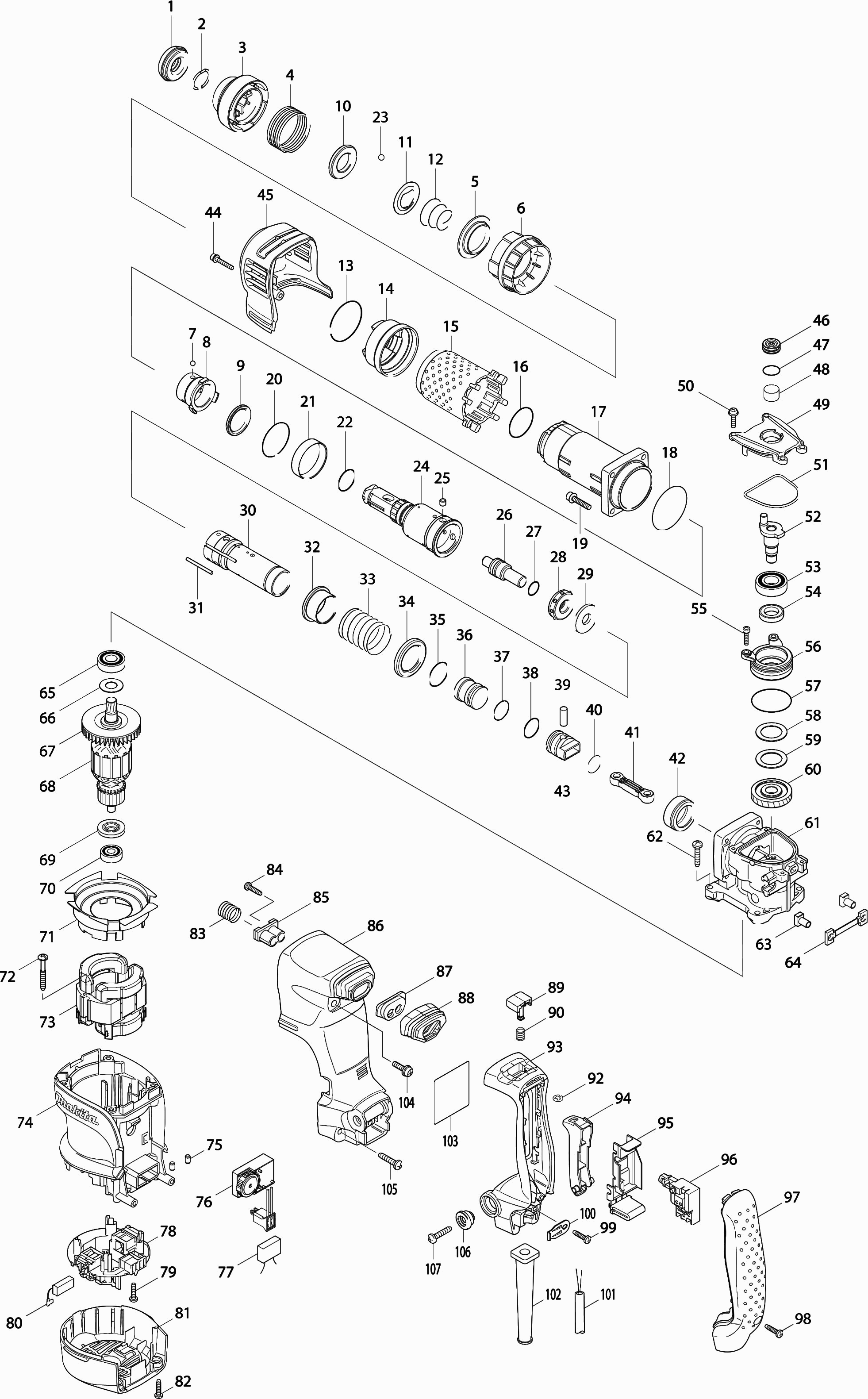

Zeichnungen der Makita HK1820L
Teileliste der Makita HK1820L
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Meißelhalter Kappe | ||||
| 001* | 286283-8 | 1.67 | 1.99 | |
| Sicherungsscheibe 19 | ||||
| 002 | 233966-1 | 1.39 | 1.65 | |
| Meißelsperrkappe | ||||
| 003 | 450275-5 | 3.96 | 4.71 | |
| Druckfeder 42 | ||||
| 004 | 234039-3 | 0.98 | 1.17 | |
| Kugelführer | ||||
| 005 | 345874-5 | 5.71 | 6.79 | |
| Austauschscheibe | ||||
| 006 | 450274-7 | 3.96 | 4.71 | |
| Stahlkugel 4.8 | ||||
| 007 | 216002-8 | 0.83 | 0.99 | |
| Unterlegscheibe 25 | ||||
| 008 | 331796-5 | 9.24 | 11.00 | |
| Urethanring 26 | ||||
| 009* | 262142-0 | 1.67 | 1.99 | |
| Ring 21 | ||||
| 010 | 257288-5 | 8.21 | 9.77 | |
| Führungsring | ||||
| 011 | 345873-7 | 1.99 | 2.37 | |
| Druckfeder 21-29 | ||||
| 012 | 233916-6 | 0.83 | 0.99 | |
| Sicherungsring 43 | ||||
| 013 | 231985-1 | 1.02 | 1.21 | |
| Schlaggehäusehalter | ||||
| 014 | 450273-9 | 3.12 | 3.71 | |
| Schlaggehäuse | ||||
| 015 | 424066-0 | 3.28 | 3.90 | |
| O-Ring 31 | ||||
| 016 | 213465-9 | 0.83 | 0.99 | |
| Hammerschalen | ||||
| 017 | 318196-6 | 26.55 | 31.59 | |
| O-Ring 48 | ||||
| 018 | 213606-7 | 1.67 | 1.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 019 | 922243-3 | |||
| Sicherungsring 37 | ||||
| 020 | 233956-4 | 0.83 | 0.99 | |
| Unterlegscheibe 39 Hk1820 A | ||||
| 021 | 257296-6 | 13.82 | 16.45 | |
| O-Ring 22,4 | ||||
| 022 | 213008-7 | 0.98 | 1.17 | |
| Stahlkugel 7.0 | ||||
| 023* | 216022-2 | 0.83 | 0.99 | |
| Meißelhalter | ||||
| 024 | 324837-4 | 146.44 | 174.26 | |
| Stift 6 | ||||
| 025 | 268226-2 | 1.26 | 1.50 | |
| Schild | ||||
| 025A | 423122-3 | 0.83 | 0.99 | |
| Schlagbolzen | ||||
| 026 | 324844-7 | 5.71 | 6.79 | |
| O-Ring 12 | ||||
| 027* | 213128-7 | 0.83 | 0.99 | |
| Gummiring 13mm | ||||
| 028* | 424065-2 | 7.22 | 8.59 | |
| Unterlegscheibe 12 | ||||
| 029 | 267363-9 | 6.70 | 7.97 | |
| Zylinder | ||||
| 030 | 331849-0 | 71.56 | 85.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 256833-3 | |||
| Unterlegscheibe 29 | ||||
| 032 | 331799-9 | 10.50 | 12.50 | |
| Druckfeder 32 | ||||
| 033 | 234041-6 | 1.20 | 1.43 | |
| Unterlegscheibe 29 | ||||
| 034 | 345872-9 | 2.48 | 2.95 | |
| O-Ring 26 | ||||
| 035 | 213435-8 | 0.83 | 0.99 | |
| Presslufthammer | ||||
| 036 | 324847-1 | 7.57 | 9.01 | |
| O-Ring 20 | ||||
| 037* | 213283-5 | 1.67 | 1.99 | |
| O-Ring 20 | ||||
| 038* | 213283-5 | 1.67 | 1.99 | |
| Stift 7 | ||||
| 039 | 256087-2 | 0.83 | 0.99 | |
| O-Ring 18 | ||||
| 040 | 213262-3 | 0.98 | 1.17 | |
| Stange | ||||
| 041 | 450278-9 | 2.10 | 2.50 | |
| Bus 29 | ||||
| 042 | 331797-3 | 3.97 | 4.72 | |
| Kolben | ||||
| 043 | 450298-3 | 4.14 | 4.93 | |
| Sechskantschraube Hr5210C | ||||
| 044 | 922148-7 | 0.83 | 0.99 | |
| Kurbelgehäusedeckel | ||||
| 045 | 450277-1 | 7.22 | 8.59 | |
| Filterkappe | ||||
| 046 | 419988-7 | 0.83 | 0.99 | |
| O-Ring 16 | ||||
| 047 | 213218-6 | 0.83 | 0.99 | |
| Filter | ||||
| 048 | 443129-3 | 0.83 | 0.99 | |
| Kurbelgehäusedeckel | ||||
| 049 | 450276-3 | 4.14 | 4.93 | |
| Schraube 4X18 | ||||
| 050 | 911133-5 | 0.83 | 0.99 | |
| Unterlegscheibe | ||||
| 051 | 424067-8 | 0.83 | 0.99 | |
| Kurbelwelle | ||||
| 052 | 324845-5 | 10.99 | 13.08 | |
| Kugellager 6002llb | ||||
| 053 | 211201-7 | 7.22 | 8.59 | |
| Dichtring 15 | ||||
| 054 | 213219-4 | 3.12 | 3.71 | |
| Innensechskantschraube 4x16 | ||||
| 055 | 266437-3 | 0.83 | 0.99 | |
| Lagergehäuse | ||||
| 056 | 318202-7 | 3.44 | 4.09 | |
| O-Ring 39 | ||||
| 057 | 213513-4 | 0.83 | 0.99 | |
| Unterlegscheibe 22 | ||||
| 058 | 267126-3 | 0.98 | 1.17 | |
| Unterlegscheibe 22 | ||||
| 059 | 267126-3 | 0.98 | 1.17 | |
| Getriebe | ||||
| 060 | 226675-9 | 12.80 | 15.23 | |
| Kurbelgehäuse | ||||
| 061 | 158523-3 | 55.67 | 66.25 | |
| O-Ring 28 | ||||
| 061 | 213415-4 | 0.83 | 0.99 | |
| Gewindeschneidschraube 5X25 | ||||
| 062 | 266041-8 | 0.83 | 0.99 | |
| Passstück | ||||
| 063 | 331798-1 | 5.30 | 6.31 | |
| Vibrationsplatte | ||||
| 064 | 424068-6 | 0.83 | 0.99 | |
| Kugellager 6001dw | ||||
| 065 | 211131-2 | 9.24 | 11.00 | |
| Unterlegscheibe 12 | ||||
| 066 | 253748-5 | 0.83 | 0.99 | |
| Lüfter 60 | ||||
| 067 | 241879-2 | 3.96 | 4.71 | |
| Anker | ||||
| 068 | 513743-0 | 62.04 | 73.83 | |
| Anker | ||||
| 068 | 513759-5 | 59.31 | 70.58 | |
| Isolierring | ||||
| 069 | 681644-1 | 0.83 | 0.99 | |
| Kugellager 608ddw | ||||
| 070 | 210005-4 | 4.45 | 5.30 | |
| Distanzplatte | ||||
| 071 | 450265-8 | 2.71 | 3.22 | |
| Blechschraube 5x40 | ||||
| 072 | 266211-9 | 0.83 | 0.99 | |
| Feld | ||||
| 073 | 625818-4 | 33.35 | 39.69 | |
| Feld | ||||
| 073 | 625809-5 | 25.36 | 30.18 | |
| Motorgehäuse | ||||
| 074 | 450263-2 | 17.40 | 20.71 | |
| Namensschild Hk1820l | ||||
| 075 | 864991-7 | 2.71 | 3.22 | |
| Gummistift 4 | ||||
| 075 | 263002-9 | 0.83 | 0.99 | |
| Geschw.regulierer | ||||
| 076 | 631793-4 | 33.35 | 39.69 | |
| Kabelbaum | ||||
| 076 | 638607-8 | 3.44 | 4.09 | |
| Kondensator 0,22uF | ||||
| 077 | 645190-8 | 2.36 | 2.81 | |
| Kohlekasten Zsb | ||||
| 078 | 638577-1 | 10.99 | 13.08 | |
| Gewindebohrer 4x18 | ||||
| 079 | 265A48-7 | 0.83 | 0.99 | |
| Kohlebürstensatz Cb350 | ||||
| 080* | 195004-6 | 5.71 | 6.79 | |
| Hintere Abdeckung | ||||
| 081 | 450264-0 | 7.22 | 8.59 | |
| Gewindebohrer 4x18 | ||||
| 082 | 265A48-7 | 0.83 | 0.99 | |
| Druckfeder 14 | ||||
| 083 | 234022-0 | 0.83 | 0.99 | |
| Innensechskantschraube M6x50 | ||||
| 083 | 922371-4 | 0.83 | 0.99 | |
| Sicherungsscheibe 6x12mm | ||||
| 084 | 941151-9 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 084 | 265A48-7 | 0.83 | 0.99 | |
| Federfuhrung | ||||
| 085 | 450280-2 | 2.10 | 2.50 | |
| Buchse 6 | ||||
| 085 | 257734-8 | 2.02 | 2.40 | |
| Griffbasis | ||||
| 086 | 450272-1 | 10.99 | 13.08 | |
| Rohr 10-960 Hk1820L A | ||||
| 086 | 683247-7 | 3.06 | 3.64 | |
| Griffbasis | ||||
| 087 | 450467-6 | 71.56 | 85.16 | |
| Staubkappe | ||||
| 087 | 450279-7 | 2.02 | 2.40 | |
| Staubkappe | ||||
| 088 | 424069-4 | 3.28 | 3.90 | |
| Sechskantmutter M6 | ||||
| 088 | 252115-1 | 0.83 | 0.99 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 089 | 695123-3 | 21.08 | 25.09 | |
| Sperrtaste | ||||
| 089 | 450271-3 | 2.10 | 2.50 | |
| Innensechskantschraube 5X20 | ||||
| 090 | 266439-9 | 2.71 | 3.22 | |
| Druckfeder 8 | ||||
| 090 | 234040-8 | 0.83 | 0.99 | |
| Rohr 29x900mm | ||||
| 091 | 331839-3 | 23.04 | 27.42 | |
| Sprengring E-4 | ||||
| 092 | 961011-9 | 0.83 | 0.99 | |
| Innensechskantschraube M6x16 | ||||
| 092 | 922323-5 | 0.83 | 0.99 | |
| Handgriff-set | ||||
| 093 | 188495-8 | 9.67 | 11.51 | |
| Gewindeschneidschraube 5X25 | ||||
| 093 | 266041-8 | 0.83 | 0.99 | |
| Schalterknopf | ||||
| 094 | 450269-0 | 3.28 | 3.90 | |
| Sperrstift 6 | ||||
| 094 | 259011-4 | 0.83 | 0.99 | |
| Radachse | ||||
| 095 | 321962-2 | 3.96 | 4.71 | |
| Schalterknopfhalter | ||||
| 095 | 158522-5 | 3.28 | 3.90 | |
| Schalter | ||||
| 096 | 650597-5 | 13.82 | 16.45 | |
| Unterlegscheibe 6mm A | ||||
| 096 | 267214-6 | 0.83 | 0.99 | |
| Handgriffabdeckung | ||||
| 097 | 450267-4 | 10.99 | 13.08 | |
| Rad 75 Hk1800L * | ||||
| 097 | 421310-6 | 7.22 | 8.59 | |
| Unterlegscheibe 6mm A | ||||
| 098 | 267214-6 | 0.83 | 0.99 | |
| Gewindebohrer 4x18 | ||||
| 098 | 265A48-7 | 0.83 | 0.99 | |
| Grundplatte | ||||
| 099 | 345890-7 | 13.83 | 16.46 | |
| Gewindebohrer 4x18 | ||||
| 099 | 265A48-7 | 0.83 | 0.99 | |
| Unterlegscheibe 6mm A | ||||
| 100 | 267214-6 | 0.83 | 0.99 | |
| Zugentlastung | ||||
| 100 | 687169-3 | 0.83 | 0.99 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 101 | 695123-3 | 21.08 | 25.09 | |
| Rad 75 Hk1800L * | ||||
| 101 | 421310-6 | 7.22 | 8.59 | |
| Kabeltülle 10 | ||||
| 102 | 682573-1 | 1.39 | 1.65 | |
| Unterlegscheibe 6mm A | ||||
| 102 | 267214-6 | 0.83 | 0.99 | |
| Typenschild | ||||
| 103 | 864601-6 | 2.84 | 3.38 | |
| Sperrstift 6 | ||||
| 103 | 259011-4 | 0.83 | 0.99 | |
| Schraube 5x20 | ||||
| 104 | 911234-9 | 0.83 | 0.99 | |
| Schraube 6X45 * | ||||
| 104 | 911366-2 | 0.83 | 0.99 | |
| Gewindeschneidschraube 5X25 | ||||
| 105 | 266041-8 | 0.83 | 0.99 | |
| Unterlegscheibe 6mm A | ||||
| 105 | 267214-6 | 0.83 | 0.99 | |
| Kragenbuchse 6 | ||||
| 106 | 313139-3 | 1.20 | 1.43 | |
| Gewindeschneidschraube 5X25 | ||||
| 107 | 266041-8 | 0.83 | 0.99 | |
| Schraube 5x25 | ||||
| 107 | 911243-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 181954-1 | |||
| O-Ring 35 | ||||
| 109 | 213142-3 | 0.83 | 0.99 | |
| Schraube 4x8 | ||||
| 109 | 911109-2 | 0.83 | 0.99 | |
| Schalter Sw-02 | ||||
| 110 | 651017-2 | 15.60 | 18.56 | |
| Kabeltülle 10-90 | ||||
| 111 | 682505-8 | 1.67 | 1.99 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 112 | 695123-3 | 21.08 | 25.09 | |
| Schraube 4x16 A | ||||
| 113 | 911526-6 | 0.83 | 0.99 | |
| Klemmenhalterung | ||||
| 114 | 687031-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 115 | 181954-1 | |||
| Griff | ||||
| 116 | 424091-1 | 12.22 | 14.54 | |
| O-Ring 35 | ||||
| 118 | 213142-3 | 0.83 | 0.99 | |
