Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HM0810B'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

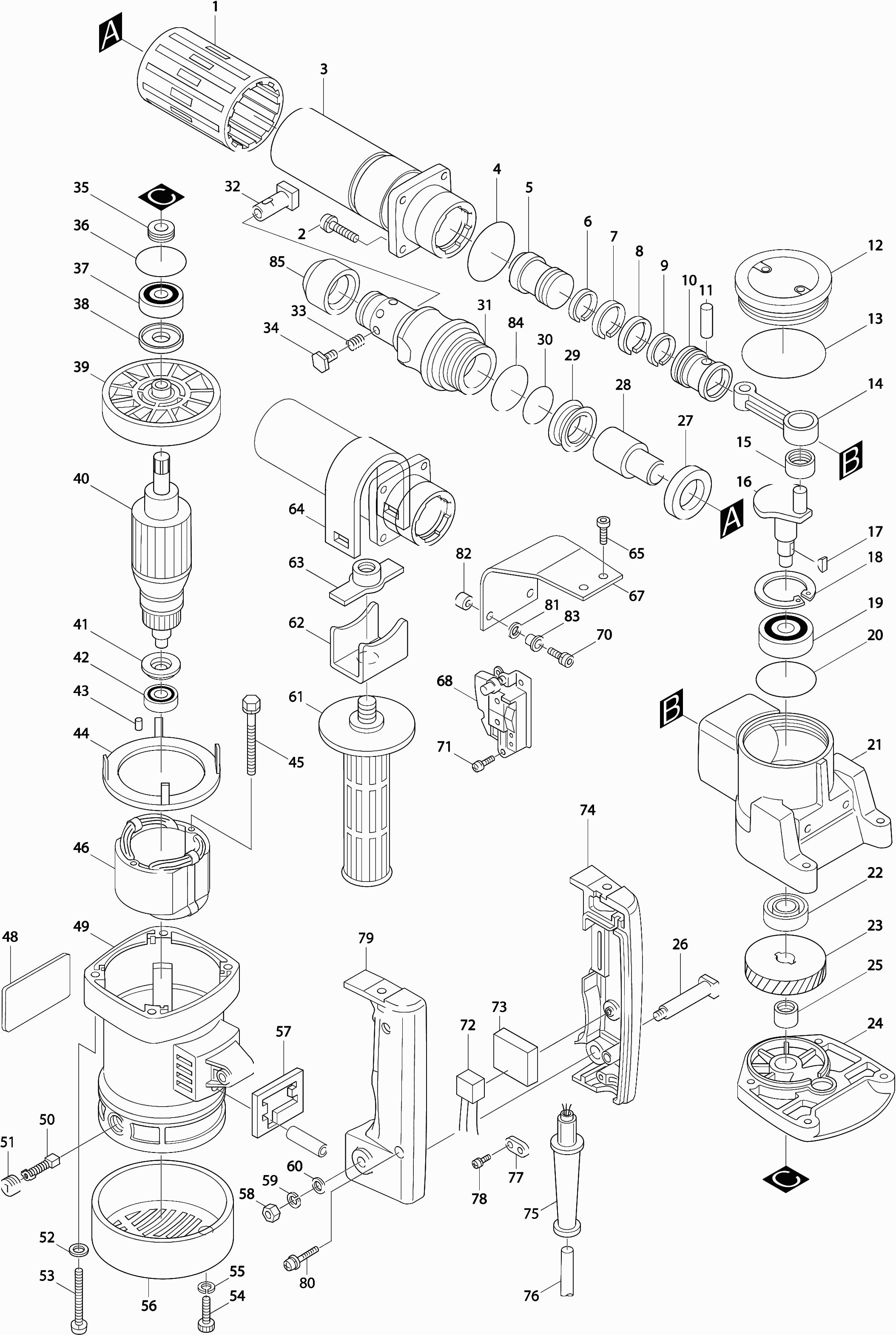

Zeichnungen der Makita HM0810B
Teileliste der Makita HM0810B
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zylindergehäuse Hm0810 * | ||||
| 001 | 421196-8 | 8.40 | 10.00 | |
| Sechskant Schraube 6x25 | ||||
| 002 | 922341-3 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 151413-9 | |||
| O-Ring 44 | ||||
| 004 | 213554-0 | 2.40 | 2.86 | |
| Anschläger H60ma/mb | ||||
| 005 | 321929-0 | 13.20 | 15.71 | |
| Innenring 26 | ||||
| 006 | 412073-5 | 13.20 | 15.71 | |
| Kolbenring | ||||
| 007 | 412053-1 | 8.40 | 10.00 | |
| Kolbenring | ||||
| 008 | 412053-1 | 8.40 | 10.00 | |
| Innenring 26 | ||||
| 009 | 321514-9 | 3.60 | 4.28 | |
| Kolben | ||||
| 010 | 321958-3 | 19.80 | 23.56 | |
| Stift 8 | ||||
| 011 | 256165-8 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 150368-5 | |||
| O-Ring 60 | ||||
| 013 | 213654-6 | 2.40 | 2.86 | |
| Stange | ||||
| 014 | 312956-8 | 16.50 | 19.64 | |
| Nadelager 1212 | ||||
| 015 | 212108-0 | 11.00 | 13.09 | |
| Kurbelwelle | ||||
| 016 | 321954-1 | 17.60 | 20.94 | |
| Federkeil 4 | ||||
| 017 | 254001-2 | 1.00 | 1.19 | |
| Sicherungsring R-47 | ||||
| 018 | 962203-3 | 1.20 | 1.43 | |
| Kugellager 6303llb | ||||
| 019 | 211279-0 | 8.40 | 10.00 | |
| O-Ring 48 | ||||
| 020 | 213606-7 | 2.40 | 2.86 | |
| Kurbelgehäuse | ||||
| 021 | 157627-8 | 28.60 | 34.03 | |
| Dichtring 17 | ||||
| 022 | 213260-7 | 3.60 | 4.28 | |
| Zahnrad 41 | ||||
| 023 | 221669-9 | 26.40 | 31.42 | |
| Getriebegehaeuse | ||||
| 024 | 157628-6 | 12.10 | 14.40 | |
| Nadelager 1210 | ||||
| 025 | 212102-2 | 6.00 | 7.14 | |
| Bürstenschraube | ||||
| 026 | 321210-9 | 3.60 | 4.28 | |
| Unterlegscheibe 24 | ||||
| 027 | 253955-0 | 8.40 | 10.00 | |
| Schlagstück Hm0810B * | ||||
| 028 | 324162-3 | 16.50 | 19.64 | |
| X-Ring 28 | ||||
| 029 | 213428-5 | 17.60 | 20.94 | |
| O-Ring 27 | ||||
| 030 | 213411-2 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 031 | 322323-9 | |||
| Werkzeugklemme | ||||
| 032 | 331301-8 | 23.10 | 27.49 | |
| Druckfeder 15 | ||||
| 033 | 231375-8 | 1.20 | 1.43 | |
| Sechskantschraube 8x12 | ||||
| 034 | 265321-9 | 4.80 | 5.71 | |
| Dichtung | ||||
| 035 | 331194-3 | 6.00 | 7.14 | |
| O-Ring 32 | ||||
| 036 | 213459-4 | 1.20 | 1.43 | |
| Kugellager 6201dw1 | ||||
| 037 | 211129-9 | 8.40 | 10.00 | |
| Staubdichtung 12 | ||||
| 038 | 213102-5 | 1.20 | 1.43 | |
| Ventilator 82 | ||||
| 039 | 241827-1 | 8.40 | 10.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040 | 518283-3 | |||
| Isolierring | ||||
| 041 | 681625-5 | 1.20 | 1.43 | |
| Kugellager 608llb | ||||
| 042 | 210043-6 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 043 | 263002-9 | 1.00 | 1.19 | |
| Schneideinsatz | ||||
| 044 | 410509-8 | 2.40 | 2.86 | |
| Schraube 5X60 * | ||||
| 045 | 911681-4 | 1.20 | 1.43 | |
| Feld Hm0810 | ||||
| 046 | 528796-6 | 56.10 | 66.76 | |
| Motorgehäuse | ||||
| 049 | 159634-7 | 39.60 | 47.12 | |
| Kohlebürstenset CB-105 | ||||
| 050 | 181038-5 | 8.40 | 10.00 | |
| Bürstenhalterkappe | ||||
| 051 | 643600-9 | 1.20 | 1.43 | |
| Sicherungsscheibe 6x12mm | ||||
| 052 | 941151-9 | 1.00 | 1.19 | |
| Innensechskantschraube M6x50 | ||||
| 053 | 922371-4 | 1.20 | 1.43 | |
| Inbusschraube 5x18 | ||||
| 054 | 922227-1 | 1.00 | 1.19 | |
| Federring 5MM DLS211 | ||||
| 055 | 253427-5 | 1.00 | 1.19 | |
| Hintere Abdeckung | ||||
| 056 | 284059-7 | 6.00 | 7.14 | |
| Schwamm | ||||
| 057 | 423257-0 | 1.20 | 1.43 | |
| Sechskantmutter M6 | ||||
| 058 | 931302-2 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 059 | 253903-9 | 1.00 | 1.19 | |
| Sicherungsscheibe 6x12mm | ||||
| 060 | 941151-9 | 1.00 | 1.19 | |
| Handgriffklemmstück | ||||
| 062 | 341922-8 | 2.40 | 2.86 | |
| Klemmutter | ||||
| 063 | 321497-3 | 10.80 | 12.85 | |
| Handgriffklemme | ||||
| 064 | 341914-7 | 6.00 | 7.14 | |
| Innensechskantschraube M6X14 A | ||||
| 065 | 922316-2 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 066 | 253903-9 | 1.00 | 1.19 | |
| Vibrationsplatte | ||||
| 067 | 343753-1 | 6.00 | 7.14 | |
| Schalter Sw-72 | ||||
| 068 | 651038-4 | 17.60 | 20.94 | |
| Federscheibe 6 A | ||||
| 069 | 253903-9 | 1.00 | 1.19 | |
| Sechskant Schraube 6x25 | ||||
| 070 | 922341-3 | 1.00 | 1.19 | |
| Schraube 4x8 | ||||
| 071 | 911109-2 | 1.00 | 1.19 | |
| Schwammring | ||||
| 073 | 685722-9 | 2.40 | 2.86 | |
| Handgriff Set Hm0810 Neu A | ||||
| 074 | 182590-6 | 17.60 | 20.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 075 | 682505-8 | |||
| Netzkabel 2x1.50 4.0mtr | ||||
| 076 | 695123-3 | 22.00 | 26.18 | |
| Klemmenhalterung | ||||
| 077 | 687031-2 | 1.00 | 1.19 | |
| Schraube 4X18 | ||||
| 078 | 911133-5 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 080 | 911243-8 | 1.00 | 1.19 | |
