Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HM0810T'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

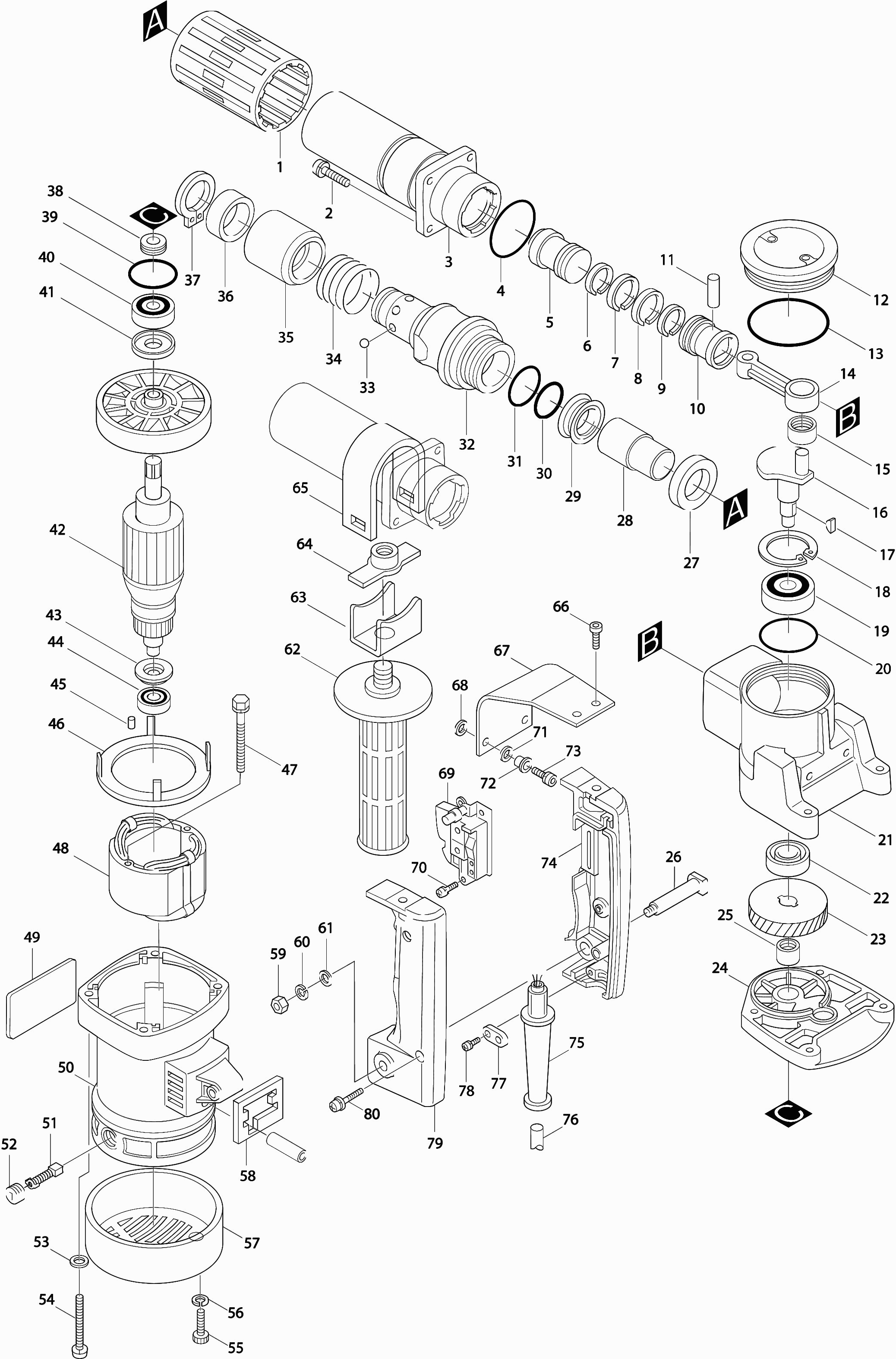

Zeichnungen der Makita HM0810T
Teileliste der Makita HM0810T
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zylinderhülse | ||||
| 001 | 421541-7 | 6.00 | 7.14 | |
| Sechskant Schraube 6x25 | ||||
| 002 | 922341-3 | 1.00 | 1.19 | |
| Zylinder | ||||
| 003 | 151457-9 | 88.00 | 104.72 | |
| O-Ring 44 | ||||
| 004 | 213554-0 | 2.40 | 2.86 | |
| Anschläger H60ma/mb | ||||
| 005 | 321929-0 | 13.20 | 15.71 | |
| Innenring 26 | ||||
| 006* | 412073-5 | 13.20 | 15.71 | |
| Kolbenring | ||||
| 007* | 412053-1 | 8.40 | 10.00 | |
| Kolbenring | ||||
| 008* | 412053-1 | 8.40 | 10.00 | |
| Innenring 26 | ||||
| 009* | 321514-9 | 3.60 | 4.28 | |
| Kolben | ||||
| 010 | 321958-3 | 19.80 | 23.56 | |
| Stift 8 | ||||
| 011 | 256165-8 | 1.20 | 1.43 | |
| Fülle-Kappe | ||||
| 012 | 411709-3 | 6.00 | 7.14 | |
| O-Ring 60 | ||||
| 013 | 213654-6 | 2.40 | 2.86 | |
| Stange | ||||
| 014 | 312956-8 | 16.50 | 19.64 | |
| Nadelager 1212 | ||||
| 015 | 212108-0 | 11.00 | 13.09 | |
| Kurbelwelle | ||||
| 016 | 321954-1 | 17.60 | 20.94 | |
| Federkeil 4 | ||||
| 017 | 254001-2 | 1.00 | 1.19 | |
| Sicherungsring R-47 | ||||
| 018 | 962203-3 | 1.20 | 1.43 | |
| Kugellager 6303llb | ||||
| 019 | 211279-0 | 8.40 | 10.00 | |
| O-Ring 48 | ||||
| 020 | 213606-7 | 2.40 | 2.86 | |
| Kurbelgehäuse | ||||
| 021 | 157627-8 | 28.60 | 34.03 | |
| Dichtring 17 | ||||
| 022 | 213260-7 | 3.60 | 4.28 | |
| Zahnrad 41 | ||||
| 023 | 221669-9 | 26.40 | 31.42 | |
| Getriebegehaeuse | ||||
| 024 | 157628-6 | 12.10 | 14.40 | |
| Nadelager 1210 | ||||
| 025 | 212102-2 | 6.00 | 7.14 | |
| Bürstenschraube | ||||
| 026 | 321210-9 | 3.60 | 4.28 | |
| Unterlegscheibe 24 | ||||
| 027 | 253955-0 | 8.40 | 10.00 | |
| Schlagbolzen | ||||
| 028 | 321495-7 | 19.80 | 23.56 | |
| X-Ring 28 | ||||
| 029* | 213428-5 | 17.60 | 20.94 | |
| O-Ring 27 | ||||
| 030* | 213411-2 | 3.60 | 4.28 | |
| O-Ring 38 | ||||
| 031 | 213508-7 | 1.20 | 1.43 | |
| Meisselhalter cpl | ||||
| 032 | 193004-0 | 72.60 | 86.39 | |
| Unterlegscheibe 43 | ||||
| 032A | 267203-1 | 1.20 | 1.43 | |
| Stahlkugel 7.9 | ||||
| 033 | 216004-4 | 1.00 | 1.19 | |
| Druckfeder 30 | ||||
| 034 | 233191-4 | 2.40 | 2.86 | |
| Sperring | ||||
| 035 | 331518-3 | 16.50 | 19.64 | |
| Unterlegscheibe 29 | ||||
| 036 | 257206-3 | 4.80 | 5.71 | |
| Sprengring S-28 | ||||
| 037 | 961108-4 | 1.20 | 1.43 | |
| Dichtung | ||||
| 038 | 331194-3 | 6.00 | 7.14 | |
| O-Ring 32 | ||||
| 039 | 213459-4 | 1.20 | 1.43 | |
| Kugellager 6201dw1 | ||||
| 040 | 211129-9 | 8.40 | 10.00 | |
| Staubdichtung 12 | ||||
| 041 | 213102-5 | 1.20 | 1.43 | |
| Anker | ||||
| 042 | 516148-3 | 93.50 | 111.26 | |
| Ventilator 82 | ||||
| 042A | 241827-1 | 8.40 | 10.00 | |
| Isolierring | ||||
| 043 | 681625-5 | 1.20 | 1.43 | |
| Kugellager 608llb | ||||
| 044 | 210043-6 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 045 | 263002-9 | 1.00 | 1.19 | |
| Schneideinsatz | ||||
| 046 | 410509-8 | 2.40 | 2.86 | |
| Sechskantschraube M5x60 * | ||||
| 047 | 265345-5 | 2.40 | 2.86 | |
| Feld Hm0810 | ||||
| 048 | 528796-6 | 56.10 | 66.76 | |
| Statorfederchen Cb-7 | ||||
| 048A | 654019-7 | 1.20 | 1.43 | |
| Klemmbuchse für Statorv. 2mm | ||||
| 048B | 654502-4 | 1.00 | 1.19 | |
| Typenschild | ||||
| 049 | 897974-2 | 3.60 | 4.28 | |
| Motorgehäuse | ||||
| 050 | 159634-7 | 39.60 | 47.12 | |
| Kohlekasten Zsb | ||||
| 050A | 643609-1 | 3.60 | 4.28 | |
| Kohlebürstenset CB-105 | ||||
| 051* | 181038-5 | 8.40 | 10.00 | |
| Bürstenhalterkappe | ||||
| 052 | 643600-9 | 1.20 | 1.43 | |
| Sicherungsscheibe 6x12mm | ||||
| 053 | 941151-9 | 1.00 | 1.19 | |
| Innensechskantschraube M6x50 | ||||
| 054 | 922371-4 | 1.20 | 1.43 | |
| Inbusschraube 5x18 | ||||
| 055 | 922227-1 | 1.00 | 1.19 | |
| Federring 5MM DLS211 | ||||
| 056 | 253427-5 | 1.00 | 1.19 | |
| Hintere Abdeckung | ||||
| 057 | 284059-7 | 6.00 | 7.14 | |
| Schwamm | ||||
| 058 | 423257-0 | 1.20 | 1.43 | |
| Sechskantmutter M6 | ||||
| 059 | 931302-2 | 1.00 | 1.19 | |
| Federscheibe 6 A | ||||
| 060 | 253903-9 | 1.00 | 1.19 | |
| Sicherungsscheibe 6x12mm | ||||
| 061 | 941151-9 | 1.00 | 1.19 | |
| Griff 38 | ||||
| 062 | 273457-0 | 12.10 | 14.40 | |
| Handgriffklemmstück | ||||
| 063 | 341922-8 | 2.40 | 2.86 | |
| Klemmutter | ||||
| 064 | 321497-3 | 10.80 | 12.85 | |
| Handgriffklemme | ||||
| 065 | 341914-7 | 6.00 | 7.14 | |
| Innensechskantschraube M6X14 A | ||||
| 066 | 922316-2 | 1.00 | 1.19 | |
| Vibrationsplatte | ||||
| 067 | 343753-1 | 6.00 | 7.14 | |
| Gummiring 9 | ||||
| 068 | 262051-3 | 1.20 | 1.43 | |
| Schalter Sw-72 | ||||
| 069 | 651038-4 | 17.60 | 20.94 | |
| Schraube 4x8 | ||||
| 070 | 911109-2 | 1.00 | 1.19 | |
| Gummiring 9 | ||||
| 071 | 262052-1 | 1.00 | 1.19 | |
| GEWINDEBUCHSE | ||||
| 072 | 257636-8 | 2.40 | 2.86 | |
| Innenstiftschraube M6x25 | ||||
| 073 | 265914-2 | 1.20 | 1.43 | |
| Handgriff Set Hm0810 Neu A | ||||
| 074 | 182590-6 | 17.60 | 20.94 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 075 | 682505-8 | |||
| Netzkabel 2x1.50 4.0mtr | ||||
| 076 | 695123-3 | 22.00 | 26.18 | |
| Klemmenhalterung | ||||
| 077 | 687031-2 | 1.00 | 1.19 | |
| Schraube 4X18 | ||||
| 078 | 911133-5 | 1.00 | 1.19 | |
| Schraube 5x25 | ||||
| 080 | 911243-8 | 1.00 | 1.19 | |
