Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HM0830T'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

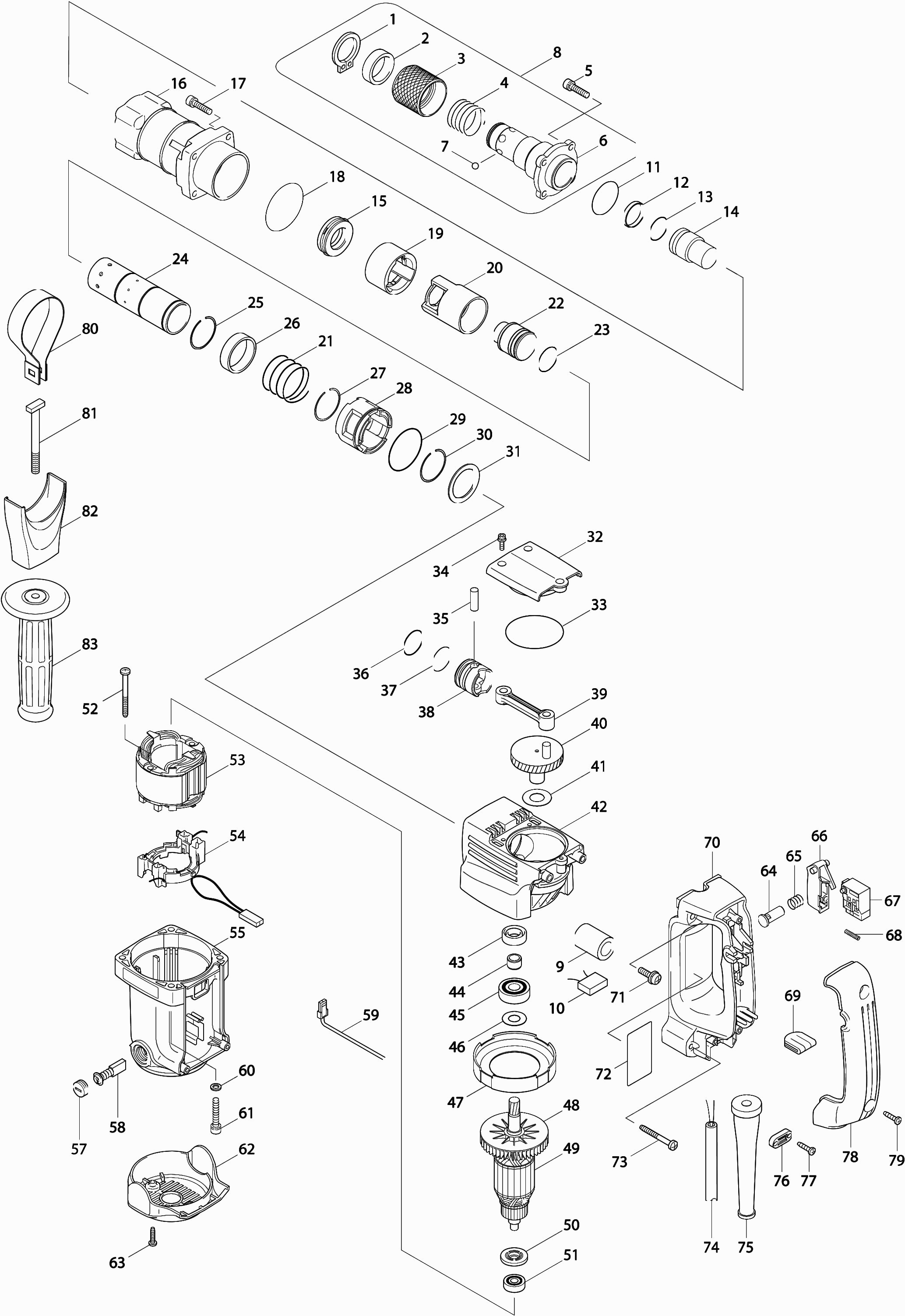

Zeichnungen der Makita HM0830T
Teileliste der Makita HM0830T
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sprengring S-28 | ||||
| 001 | 961108-4 | 1.20 | 1.43 | |
| Unterlegscheibe 29 | ||||
| 002 | 257206-3 | 4.80 | 5.71 | |
| Sperring | ||||
| 003 | 331518-3 | 16.50 | 19.64 | |
| Druckfeder 30 | ||||
| 004 | 233191-4 | 2.40 | 2.86 | |
| Innenstiftschraube M6x25 | ||||
| 005 | 265914-2 | 1.20 | 1.43 | |
| Meißelhalter komplett | ||||
| 006 | 125358-7 | 56.10 | 66.76 | |
| Stahlkugel 7.9 | ||||
| 007 | 216004-4 | 1.00 | 1.19 | |
| Meißelhalter komplett | ||||
| 008 | 125358-7 | 56.10 | 66.76 | |
| Schwammring | ||||
| 009 | 685722-9 | 2.40 | 2.86 | |
| Kondensator 0,22uF | ||||
| 010 | 645190-8 | 2.40 | 2.86 | |
| O-ring | ||||
| 011 | 213515-0 | 1.20 | 1.43 | |
| Fluoridring 28 | ||||
| 012* | 213431-6 | 10.80 | 12.85 | |
| O-Ring 23 | ||||
| 013* | 213394-6 | 1.00 | 1.19 | |
| Schlagbolzen | ||||
| 014 | 324429-9 | 12.10 | 14.40 | |
| Gummiring 24 | ||||
| 015 | 421856-2 | 12.10 | 14.40 | |
| Zylinder | ||||
| 016 | 317758-7 | 18.70 | 22.25 | |
| Innenstiftschraube M6x25 | ||||
| 017 | 265914-2 | 1.20 | 1.43 | |
| O-Ring 53 | ||||
| 018 | 213656-2 | 1.20 | 1.43 | |
| Führungsring | ||||
| 019 | 418547-4 | 3.60 | 4.28 | |
| Fuehrungshuelse | ||||
| 020 | 418551-3 | 4.80 | 5.71 | |
| Druckfeder 37 | ||||
| 021 | 233407-7 | 1.20 | 1.43 | |
| Presslufthammer | ||||
| 022 | 324470-2 | 12.10 | 14.40 | |
| O-Ring 24 | ||||
| 023* | 213958-6 | 2.40 | 2.86 | |
| Zylinder 32 | ||||
| 024 | 331677-3 | 72.60 | 86.39 | |
| Sicherungsscheibe 34 | ||||
| 025 | 233927-1 | 1.00 | 1.19 | |
| Unterlegscheibe 36 | ||||
| 026 | 331660-0 | 8.40 | 10.00 | |
| Sicherungsscheibe 34 | ||||
| 027 | 233927-1 | 1.00 | 1.19 | |
| Zylinderführung | ||||
| 028 | 317719-7 | 11.00 | 13.09 | |
| O-Ring 46 | ||||
| 029 | 213611-4 | 1.20 | 1.43 | |
| Sicherungsscheibe 34 | ||||
| 030 | 233927-1 | 1.00 | 1.19 | |
| Flache Unterlegscheibe 34 | ||||
| 031 | 267079-6 | 2.40 | 2.86 | |
| Öldeckel | ||||
| 032 | 418548-2 | 8.40 | 10.00 | |
| O-Ring 58 | ||||
| 033 | 213670-8 | 1.20 | 1.43 | |
| Sechskantschraube | ||||
| 034 | 922123-3 | 1.00 | 1.19 | |
| Stift 8 | ||||
| 035 | 268104-6 | 1.20 | 1.43 | |
| O-Ring 24 | ||||
| 036* | 213958-6 | 2.40 | 2.86 | |
| O-Ring 26 | ||||
| 037 | 213432-4 | 1.00 | 1.19 | |
| Kolben | ||||
| 038 | 418349-8 | 2.40 | 2.86 | |
| Stange | ||||
| 039 | 418350-3 | 3.60 | 4.28 | |
| Kurbelwelle | ||||
| 040 | 154464-1 | 22.00 | 26.18 | |
| Unterlegscheibe 15 | ||||
| 041 | 267025-9 | 1.00 | 1.19 | |
| Kurbelgehäuse | ||||
| 042 | 154465-9 | 100.10 | 119.12 | |
| Nadellager 1512 | ||||
| 042A | 212223-0 | 4.80 | 5.71 | |
| Nadellager 1512 | ||||
| 042B | 212224-8 | 4.80 | 5.71 | |
| Keerring 10 | ||||
| 043 | 213231-4 | 6.00 | 7.14 | |
| Bus 12 | ||||
| 044 | 331596-3 | 6.00 | 7.14 | |
| Kugellager 6201llu | ||||
| 045 | 211137-0 | 6.00 | 7.14 | |
| Unterlegscheibe 12 | ||||
| 046 | 253759-0 | 1.00 | 1.19 | |
| Zwischenplatte | ||||
| 047 | 418550-5 | 2.40 | 2.86 | |
| Lüfter 70 | ||||
| 048 | 241863-7 | 8.40 | 10.00 | |
| Anker | ||||
| 049 | 513589-4 | 52.80 | 62.83 | |
| Isolierring | ||||
| 050 | 681644-1 | 1.00 | 1.19 | |
| Kugellager 608 | ||||
| 051 | 210007-0 | 6.00 | 7.14 | |
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 052 | 266095-5 | 1.20 | 1.43 | |
| Feld | ||||
| 053 | 634523-2 | 26.40 | 31.42 | |
| Kohlekasten Zsb | ||||
| 054 | 638379-5 | 8.40 | 10.00 | |
| Motorgehäuse | ||||
| 055 | 154466-7 | 23.10 | 27.49 | |
| Kohleburstenkappe | ||||
| 057 | 643515-0 | 1.00 | 1.19 | |
| Kohlebürstensatz CB-327 A | ||||
| 058* | 195003-8 | 8.21 | 9.77 | |
| Kabelbaum | ||||
| 059 | 638377-9 | 2.40 | 2.86 | |
| Sicherungsscheibe 6x12mm | ||||
| 060 | 941151-9 | 1.00 | 1.19 | |
| Sechskantschraube M6x35 | ||||
| 061 | 922356-0 | 1.20 | 1.43 | |
| Unterdeckel | ||||
| 062 | 418552-1 | 6.00 | 7.14 | |
| Gewindebohrer 4x18 | ||||
| 063 | 265A48-7 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 064 | 418546-6 | 2.40 | 2.86 | |
| Druckfeder 11 | ||||
| 065 | 233406-9 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 066 | 418549-0 | 2.40 | 2.86 | |
| Schalter | ||||
| 067 | 650558-5 | 10.80 | 12.85 | |
| Druckfeder 3 | ||||
| 068 | 233408-5 | 1.00 | 1.19 | |
| Schwamm | ||||
| 069 | 421583-1 | 1.00 | 1.19 | |
| Griff | ||||
| 070 | 418553-9 | 13.20 | 15.71 | |
| Schraube 6x20 | ||||
| 071 | 911333-7 | 1.00 | 1.19 | |
| Typenschild | ||||
| 072 | 862962-8 | 3.60 | 4.28 | |
| Metallschraube M5x45mm | ||||
| 073 | 266037-9 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 074 | 695123-3 | 22.00 | 26.18 | |
| Kabeltülle 10 | ||||
| 075 | 682560-0 | 2.40 | 2.86 | |
| Klemmenhalterung | ||||
| 076 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 076 | 687124-5 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 077 | 265A48-7 | 1.00 | 1.19 | |
| Griffabdeckung | ||||
| 078 | 418555-5 | 11.00 | 13.09 | |
| Gewindebohrer 4x18 | ||||
| 079 | 265A48-7 | 1.00 | 1.19 | |
| Griff Feder 60 Hm0860C | ||||
| 080 | 345361-4 | 6.00 | 7.14 | |
| Bolzen für Handgr. M8X80mm | ||||
| 081 | 266322-0 | 2.40 | 2.86 | |
| Seitengriffbasis 60 Hm0860C | ||||
| 082 | 418363-4 | 4.80 | 5.71 | |
| Griff 36 Hm0830T | ||||
| 083 | 158131-0 | 13.20 | 15.71 | |
