Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HM0871C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

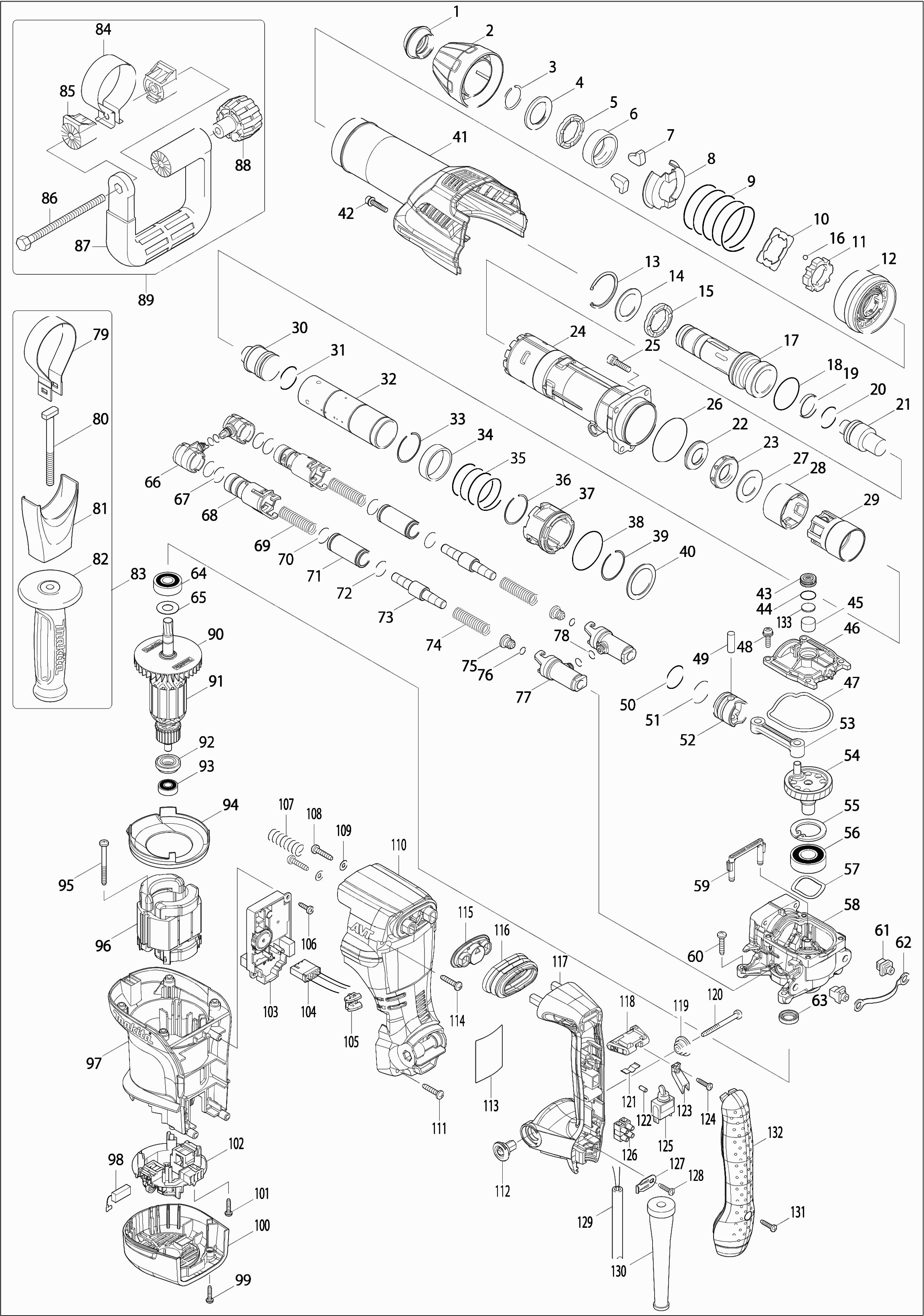

Zeichnungen der Makita HM0871C
Teileliste der Makita HM0871C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Meißelhalter Abdeckung | ||||
| 001* | 286287-0 | 2.40 | 2.86 | |
| Meißelsperrkappe | ||||
| 002 | 451432-8 | 3.60 | 4.28 | |
| Sicherungsring 25 | ||||
| 003* | 231984-3 | 1.20 | 1.43 | |
| Flache Unterlegscheibe 28 | ||||
| 004 | 267272-2 | 3.60 | 4.28 | |
| Gummiring 28 | ||||
| 005 | 424261-2 | 2.40 | 2.86 | |
| Entriegelungsring | ||||
| 006 | 331659-5 | 7.20 | 8.57 | |
| Werkzeugklemme | ||||
| 007* | 310108-5 | 8.40 | 10.00 | |
| Federfuhrung | ||||
| 008 | 346677-0 | 8.40 | 10.00 | |
| Druckfeder 52 Hm0860C | ||||
| 009 | 233387-7 | 2.40 | 2.86 | |
| Abdeckplatte | ||||
| 010 | 346141-1 | 2.40 | 2.86 | |
| Sperring | ||||
| 011 | 310145-9 | 11.00 | 13.09 | |
| Austauschscheibe | ||||
| 012 | 451433-6 | 4.80 | 5.71 | |
| Sicherungsring R42 | ||||
| 013 | 257960-9 | 6.00 | 7.14 | |
| Flache Unterlegscheibe 29 | ||||
| 014 | 267273-0 | 1.20 | 1.43 | |
| Gummiring 28 | ||||
| 015 | 424261-2 | 2.40 | 2.86 | |
| Stahlkugel 4.8 | ||||
| 016 | 216002-8 | 1.00 | 1.19 | |
| Meißelhalter | ||||
| 017 | 324387-9 | 88.00 | 104.72 | |
| O-Ring 38 | ||||
| 018 | 213527-3 | 1.20 | 1.43 | |
| Fluoridring 28 | ||||
| 019* | 213431-6 | 10.80 | 12.85 | |
| O-Ring 23 | ||||
| 020* | 213394-6 | 1.00 | 1.19 | |
| Schlagbolzen | ||||
| 021 | 324389-5 | 13.20 | 15.71 | |
| Unterlegscheibe 20 | ||||
| 022 | 325732-1 | 4.80 | 5.71 | |
| Gummiring 20 | ||||
| 023 | 424245-0 | 2.40 | 2.86 | |
| Zylinder | ||||
| 024 | 318511-4 | 56.10 | 66.76 | |
| Sechskant Schraube 6x25 | ||||
| 025 | 922341-3 | 1.00 | 1.19 | |
| O-Ring 53 | ||||
| 026 | 213656-2 | 1.20 | 1.43 | |
| Flache Unterlegscheibe 23 | ||||
| 027 | 267407-5 | 2.40 | 2.86 | |
| Führungsring | ||||
| 028 | 451639-6 | 2.40 | 2.86 | |
| Fuehrungshuelse | ||||
| 029 | 450098-1 | 3.60 | 4.28 | |
| Schwebender Kolben | ||||
| 030 | 324388-7 | 11.00 | 13.09 | |
| O-Ring 24 | ||||
| 031* | 213958-6 | 2.40 | 2.86 | |
| Zylinder 32 | ||||
| 032 | 331658-7 | 59.40 | 70.69 | |
| Sicherungsscheibe 34 | ||||
| 033 | 233927-1 | 1.00 | 1.19 | |
| Unterlegscheibe 36 | ||||
| 034 | 331660-0 | 8.40 | 10.00 | |
| Druckfeder 37 HM0860C | ||||
| 035 | 233386-9 | 1.20 | 1.43 | |
| Sicherungsscheibe 34 | ||||
| 036 | 233927-1 | 1.00 | 1.19 | |
| Zylinderführung | ||||
| 037 | 318510-6 | 10.80 | 12.85 | |
| O-Ring 46 | ||||
| 038 | 213611-4 | 1.20 | 1.43 | |
| Sicherungsscheibe 34 | ||||
| 039 | 233927-1 | 1.00 | 1.19 | |
| Flache Unterlegscheibe 34 | ||||
| 040 | 267079-6 | 2.40 | 2.86 | |
| Gehäusedeckel | ||||
| 041 | 451443-3 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 922243-3 | |||
| Filterkappe | ||||
| 043 | 419988-7 | 1.00 | 1.19 | |
| O-Ring 16 | ||||
| 044 | 213218-6 | 1.20 | 1.43 | |
| Filter | ||||
| 045 | 443129-3 | 1.00 | 1.19 | |
| Fülle-Kappe | ||||
| 046 | 451434-4 | 3.60 | 4.28 | |
| Dichtring | ||||
| 047 | 424244-2 | 1.20 | 1.43 | |
| Schraube Vk 20mm | ||||
| 048 | 911233-1 | 1.00 | 1.19 | |
| Stift 8 | ||||
| 049 | 268104-6 | 1.20 | 1.43 | |
| O-Ring 24 | ||||
| 050* | 213958-6 | 2.40 | 2.86 | |
| O-Ring 26 | ||||
| 051* | 213432-4 | 1.00 | 1.19 | |
| Kolben | ||||
| 052 | 418349-8 | 2.40 | 2.86 | |
| Stange | ||||
| 053 | 418350-3 | 3.60 | 4.28 | |
| Kurbelwelle 17,5 | ||||
| 054 | 325734-7 | 19.80 | 23.56 | |
| Sicherungsring | ||||
| 055 | 257998-4 | 1.20 | 1.43 | |
| Kugellager 6203llu | ||||
| 056 | 211490-4 | 8.40 | 10.00 | |
| Unterlegscheibe 30 | ||||
| 057 | 267825-7 | 1.20 | 1.43 | |
| Komplettes Kurbelgehäuse | ||||
| 058 | 140204-3 | 68.20 | 81.16 | |
| Nadellager 1412 Hm0860C | ||||
| 058A | 212157-7 | 4.80 | 5.71 | |
| Luftrohr | ||||
| 059 | 451429-7 | 2.40 | 2.86 | |
| Gewindeschneidschraube 5X25 | ||||
| 060 | 266041-8 | 1.00 | 1.19 | |
| Passstück | ||||
| 061 | 419008-7 | 1.00 | 1.19 | |
| Vibrationsplatte | ||||
| 062 | 423400-1 | 1.00 | 1.19 | |
| Dichtungsring 12mm | ||||
| 063 | 213678-2 | 6.00 | 7.14 | |
| Kugellager 6201llb | ||||
| 064 | 211106-1 | 6.00 | 7.14 | |
| Unterlegscheibe 12 | ||||
| 065 | 253759-0 | 1.00 | 1.19 | |
| Stütze, Rohrhalter- | ||||
| 066 | 455791-2 | 2.40 | 2.86 | |
| O-Ring 18 | ||||
| 067 | 213275-4 | 1.00 | 1.19 | |
| Rohrhalter B | ||||
| 068 | 451436-0 | 2.40 | 2.86 | |
| Druckfeder 12 | ||||
| 069 | 234134-9 | 1.20 | 1.43 | |
| O-Ring 18 | ||||
| 070 | 213275-4 | 1.00 | 1.19 | |
| Rijp 16 | ||||
| 071 | 324572-4 | 8.40 | 10.00 | |
| O-Ring 18 | ||||
| 072 | 213275-4 | 1.00 | 1.19 | |
| Ausgleichsgewicht | ||||
| 073 | 325733-9 | 3.60 | 4.28 | |
| Druckfeder 12 | ||||
| 074 | 234134-9 | 1.20 | 1.43 | |
| Federfuhrung | ||||
| 075 | 419011-8 | 1.00 | 1.19 | |
| O-Ring 8 | ||||
| 076 | 213030-4 | 1.00 | 1.19 | |
| Rohrhalter A | ||||
| 077 | 451435-2 | 2.40 | 2.86 | |
| O-Ring 8 | ||||
| 078 | 213030-4 | 1.00 | 1.19 | |
| Griffbasis | ||||
| 084 | 152620-7 | 16.50 | 19.64 | |
| Handgrifffüllbuchse | ||||
| 085 | 417002-3 | 2.40 | 2.86 | |
| Sechskantschraube 8x150 | ||||
| 086 | 265439-6 | 3.60 | 4.28 | |
| Seitengriff | ||||
| 087 | 417003-1 | 16.50 | 19.64 | |
| Knopf M8 | ||||
| 088 | 252640-2 | 6.00 | 7.14 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 089 | 134909-5 | 23.00 | 27.37 | |
| Impeller 76 | ||||
| 090 | 240119-5 | 3.60 | 4.28 | |
| Anker | ||||
| 091 | 513793-5 | 59.40 | 70.69 | |
| Isolierring | ||||
| 092 | 681650-6 | 6.00 | 7.14 | |
| Kugellager 608ddw | ||||
| 093 | 210005-4 | 4.80 | 5.71 | |
| Zwischenplatte | ||||
| 094 | 451438-6 | 2.40 | 2.86 | |
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 095 | 266095-5 | 1.20 | 1.43 | |
| FELD 240V | ||||
| 096 | 625764-1 | 28.60 | 34.03 | |
| Motorgehäuse | ||||
| 097 | 451423-9 | 17.60 | 20.94 | |
| Kohleburstenset CB350 | ||||
| 098* | 194160-9 | 5.50 | 6.54 | |
| Gewindebohrer 4x18 | ||||
| 099 | 265A48-7 | 1.00 | 1.19 | |
| Hintere Abdeckung | ||||
| 100 | 451442-5 | 6.00 | 7.14 | |
| Gewindebohrer 4x18 | ||||
| 101 | 265A48-7 | 1.00 | 1.19 | |
| Kohlebürsteneinheit | ||||
| 102 | 638674-3 | 9.60 | 11.42 | |
| Geschwindigkeitsregelkreis | ||||
| 103 | 631932-6 | 63.80 | 75.92 | |
| Kabelbaum | ||||
| 104 | 638675-1 | 6.00 | 7.14 | |
| Linse | ||||
| 105 | 451428-9 | 1.20 | 1.43 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 106 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 106 | 266385-6 | 0.83 | 0.99 | |
| Druckfeder 11 | ||||
| 107 | 233434-4 | 2.40 | 2.86 | |
| Gewindeschneidschraube 5X25 | ||||
| 108 | 266041-8 | 1.00 | 1.19 | |
| Sicherungsscheibe 5 | ||||
| 109 | 267066-5 | 1.20 | 1.43 | |
| Handgriffstütze | ||||
| 110 | 451447-5 | 17.60 | 20.94 | |
| Gewindeschneidschraube 5X25 | ||||
| 111 | 266041-8 | 1.00 | 1.19 | |
| Verriegelung, Handgriff- | ||||
| 112 | 451431-0 | 2.40 | 2.86 | |
| Namensschild Hm0871C A | ||||
| 113 | 814H67-8 | 1.00 | 1.19 | |
| Gewindeschneidschraube 5X25 | ||||
| 114 | 266041-8 | 1.00 | 1.19 | |
| Staubkappe | ||||
| 115 | 451437-8 | 2.40 | 2.86 | |
| Staubkappe | ||||
| 116 | 424247-6 | 2.40 | 2.86 | |
| Komplettes Handgriffgehäuse | ||||
| 117 | 140205-1 | 14.30 | 17.02 | |
| Schiebeblech | ||||
| 118 | 451439-4 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 119 | 450352-3 | |||
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 120 | 266095-5 | 1.20 | 1.43 | |
| Blattfeder | ||||
| 121 | 232209-8 | 1.20 | 1.43 | |
| Gummistift 4 | ||||
| 122 | 263027-3 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 123 | 451427-1 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 124 | 265A48-7 | 1.00 | 1.19 | |
| Schalter Sw-126 A | ||||
| 125 | 651069-3 | 8.40 | 10.00 | |
| Klemmstein | ||||
| 126 | 654531-7 | 2.10 | 2.50 | |
| Zugentlastung | ||||
| 127 | 687169-3 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 128 | 265A48-7 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 129 | 695123-3 | 22.00 | 26.18 | |
| Kabeltülle 10 | ||||
| 130 | 682560-0 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 131 | 265A48-7 | 1.00 | 1.19 | |
| Handgriffdeckel | ||||
| 132 | 451445-9 | 16.50 | 19.64 | |
| Rubber plaat | ||||
| 133 | 423411-6 | 1.00 | 1.19 | |
