Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HM1203C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

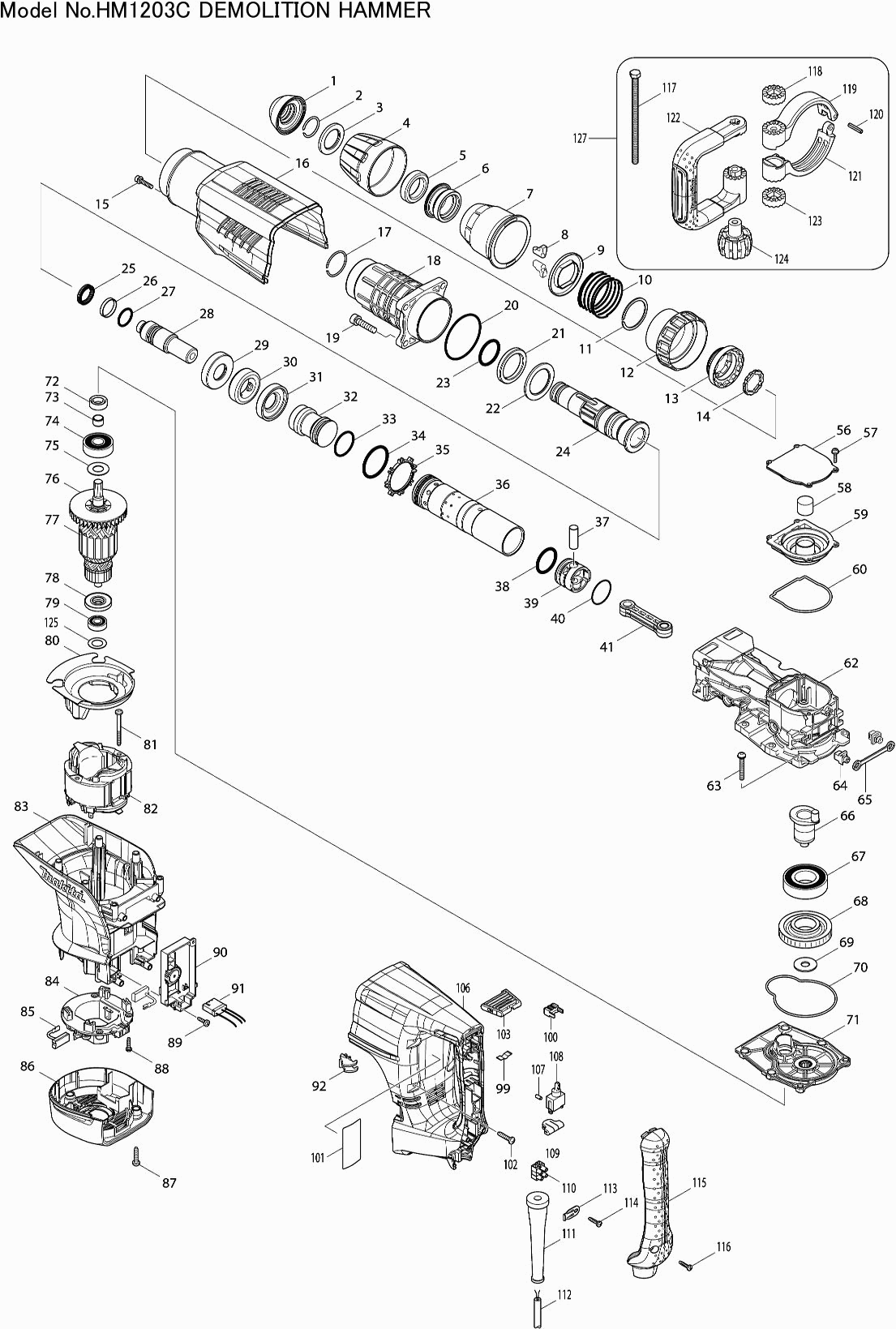

Zeichnungen der Makita HM1203C
Teileliste der Makita HM1203C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stütze Sv12sg | ||||
| 001 | 424165-8 | 2.40 | 2.86 | |
| Sicherungsring 26 | ||||
| 002 | 233973-4 | 1.20 | 1.43 | |
| Unterlegscheibe 30 | ||||
| 003 | 267386-7 | 6.00 | 7.14 | |
| Meißelsperrkappe | ||||
| 004 | 450894-7 | 3.60 | 4.28 | |
| Gummiring 30 | ||||
| 005 | 262147-0 | 3.60 | 4.28 | |
| Sicherungsring | ||||
| 006 | 324987-5 | 16.50 | 19.64 | |
| Entriegelungskappe | ||||
| 007 | 450895-5 | 6.00 | 7.14 | |
| Werkzeugklemme | ||||
| 008 | 310279-8 | 7.20 | 8.57 | |
| Federfuhrung | ||||
| 009 | 346015-6 | 3.60 | 4.28 | |
| Druckfeder 5 | ||||
| 010 | 234086-4 | 3.60 | 4.28 | |
| Sicherungsring Wr-45 | ||||
| 011 | 961232-3 | 2.40 | 2.86 | |
| Hülle für Verriegelungsring | ||||
| 012 | 450893-9 | 3.60 | 4.28 | |
| Kupplungsring | ||||
| 013 | 324969-7 | 23.10 | 27.49 | |
| Sperring | ||||
| 014 | 324988-3 | 17.60 | 20.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 015 | 922243-3 | |||
| Gehäuseabdeckkappe HM1203C | ||||
| 016 | 450903-2 | 8.40 | 10.00 | |
| Sicherungsring 35 | ||||
| 017 | 233970-0 | 1.20 | 1.43 | |
| Kompletter Zylinder | ||||
| 018 | 158858-2 | 68.20 | 81.16 | |
| Innensechskantschraube | ||||
| 019 | 922456-6 | 1.00 | 1.19 | |
| O-Ring 67 | ||||
| 020 | 213720-9 | 2.40 | 2.86 | |
| Gummiring 39 | ||||
| 021 | 262148-8 | 2.40 | 2.86 | |
| Unterlegscheibe 39 | ||||
| 022 | 267387-5 | 4.80 | 5.71 | |
| O-Ring 35,5 | ||||
| 023 | 213079-4 | 2.40 | 2.86 | |
| Meißelhalter | ||||
| 024 | 324985-9 | 155.10 | 184.57 | |
| X-Ring 21 | ||||
| 025 | 213980-3 | 3.60 | 4.28 | |
| Fluoridring 28 | ||||
| 026 | 213431-6 | 10.80 | 12.85 | |
| O-Ring 23 | ||||
| 027 | 213394-6 | 1.00 | 1.19 | |
| Anschläger H60ma/mb | ||||
| 028 | 324990-6 | 26.40 | 31.42 | |
| Bundbuchse KS 60 E | ||||
| 029 | 324993-0 | 9.60 | 11.42 | |
| Gummiring 24 | ||||
| 030 | 262149-6 | 6.00 | 7.14 | |
| Bundbuchse KS 60 E | ||||
| 031 | 324993-0 | 9.60 | 11.42 | |
| Schwebender Kolben Hm1203/13C A | ||||
| 032 | 326002-1 | 13.20 | 15.71 | |
| Schwebender Kolben Hm1203/13C A | ||||
| 032-1 | 326002-1 | 13.20 | 15.71 | |
| O-Ring 31,5 | ||||
| 033 | 213499-2 | 3.60 | 4.28 | |
| O-Ring 44 | ||||
| 034 | 213581-7 | 2.40 | 2.86 | |
| Einweg-Klappendichtung | ||||
| 035 | 450889-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 331848-2 | |||
| Zylinder 40 Hm1203/13C A | ||||
| 036-1 | 331925-0 | 38.50 | 45.82 | |
| Pin 12 | ||||
| 037 | 268121-6 | 1.20 | 1.43 | |
| O-Ring 31,5 | ||||
| 038 | 213499-2 | 3.60 | 4.28 | |
| Kolben | ||||
| 039 | 450961-8 | 8.40 | 10.00 | |
| O-Ring 35 | ||||
| 040 | 213149-9 | 1.20 | 1.43 | |
| Stange | ||||
| 041 | 450890-5 | 7.20 | 8.57 | |
| Getriebegehäusedeckel | ||||
| 056 | 450899-7 | 2.40 | 2.86 | |
| Schraube 4X18 | ||||
| 057 | 911133-5 | 1.00 | 1.19 | |
| Filter | ||||
| 058 | 443127-7 | 1.00 | 1.19 | |
| Fülle-Kappe | ||||
| 059 | 450898-9 | 3.60 | 4.28 | |
| Dichtring | ||||
| 060 | 424166-6 | 1.20 | 1.43 | |
| Kurbelgehäuse HM1203C | ||||
| 062 | 318364-1 | 58.30 | 69.38 | |
| Schraube, Knopf, m6x40 | ||||
| 063 | 266482-8 | 1.00 | 1.19 | |
| Passstück | ||||
| 064 | 419008-7 | 1.00 | 1.19 | |
| Vibrationsplatte | ||||
| 065 | 423366-5 | 1.00 | 1.19 | |
| Kurbelwelle | ||||
| 066 | 324994-8 | 11.00 | 13.09 | |
| Kugellager 6206llu | ||||
| 067 | 211424-7 | 17.60 | 20.94 | |
| Getriebe | ||||
| 068 | 226691-1 | 30.80 | 36.65 | |
| Unterlegscheibe 12 | ||||
| 069 | 267398-0 | 1.20 | 1.43 | |
| Dichtring | ||||
| 070 | 424167-4 | 1.20 | 1.43 | |
| Getriebegehäuse Cpl | ||||
| 071 | 158859-0 | 24.20 | 28.80 | |
| Keerring 10 | ||||
| 072 | 213231-4 | 6.00 | 7.14 | |
| Bus 12 | ||||
| 073 | 331596-3 | 6.00 | 7.14 | |
| Kugellager 6302llu | ||||
| 074 | 211249-9 | 9.60 | 11.42 | |
| Unterlegscheibe 15 | ||||
| 075 | 267397-2 | 1.20 | 1.43 | |
| Lüfter 80 | ||||
| 076 | 240003-4 | 3.60 | 4.28 | |
| Anker 220-240v | ||||
| 077 | 517818-7 | 118.80 | 141.37 | |
| Isolierring | ||||
| 078 | 681642-5 | 8.40 | 10.00 | |
| Kugellager 6000ddw | ||||
| 079 | 211289-7 | 13.20 | 15.71 | |
| Kugellager 6000ddw | ||||
| 079-1 | 211289-7 | 13.20 | 15.71 | |
| Distanzplatte | ||||
| 080 | 450900-8 | 2.40 | 2.86 | |
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 081 | 266095-5 | 1.20 | 1.43 | |
| Feld | ||||
| 082 | 636303-2 | 34.10 | 40.58 | |
| Motorgehäuse | ||||
| 083 | 450904-0 | 24.20 | 28.80 | |
| Kohlekasten Zsb | ||||
| 084 | 632D00-2 | 10.80 | 12.85 | |
| Kohlekasten Zsb | ||||
| 084-1 | 632D00-2 | 10.80 | 12.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 085 | 194412-8 | |||
| Bürstensatz Cb175 | ||||
| 085-1 | 195844-2 | 7.20 | 8.57 | |
| Hintere Abdeckung | ||||
| 086 | 450901-6 | 9.60 | 11.42 | |
| Gewindeschneidschraube 5X25 | ||||
| 087 | 266041-8 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 088 | 265A48-7 | 1.00 | 1.19 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 089 | 265B74-2 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 089-1 | 266300-0 | 1.00 | 1.19 | |
| Parker 4x18mm HM1203C | ||||
| 089-2 | 265678-8 | 1.00 | 1.19 | |
| Controller HM1203C | ||||
| 090 | 631869-7 | 34.10 | 40.58 | |
| Kabelbaum | ||||
| 091 | 638650-7 | 6.00 | 7.14 | |
| Linse | ||||
| 092 | 419010-0 | 2.40 | 2.86 | |
| Blattfeder | ||||
| 099 | 232209-8 | 1.20 | 1.43 | |
| Sperr element für Hebel | ||||
| 100 | 450891-3 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 866622-4 | |||
| Namensschild HM1203C | ||||
| 101-1 | 814S44-6 | 1.00 | 1.19 | |
| Gewindeschneidschraube 5X25 | ||||
| 102 | 266041-8 | 1.00 | 1.19 | |
| Schiebeknopf HM1203C | ||||
| 103 | 450897-1 | 1.20 | 1.43 | |
| Handgriff HM1203C | ||||
| 106 | 450907-4 | 14.30 | 17.02 | |
| Gummistift 4 | ||||
| 107 | 263027-3 | 1.00 | 1.19 | |
| Schalter | ||||
| 108 | 651423-1 | 11.00 | 13.09 | |
| Schwammgummi Dichtung | ||||
| 109 | 423379-6 | 1.00 | 1.19 | |
| Klemmstein | ||||
| 110 | 654531-7 | 2.10 | 2.50 | |
| Kabeltülle 10 | ||||
| 111 | 682560-0 | 2.40 | 2.86 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 112 | 695123-3 | 22.00 | 26.18 | |
| Zugentlastung | ||||
| 113 | 687169-3 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.19 | |
| Handgriffdeckel | ||||
| 115 | 450908-2 | 10.80 | 12.85 | |
| Gewindebohrer 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.19 | |
| Sechskantschraube 8x150 | ||||
| 117 | 265439-6 | 3.60 | 4.28 | |
| Handgrifffüllbuchse | ||||
| 118 | 417002-3 | 2.40 | 2.86 | |
| Griffklemme 82a | ||||
| 119 | 318505-9 | 9.60 | 11.42 | |
| Spannstift 5-24 | ||||
| 120 | 951166-8 | 1.00 | 1.19 | |
| Griffklemme 82b | ||||
| 121 | 318506-7 | 10.80 | 12.85 | |
| Seitengriff | ||||
| 122 | 417003-1 | 16.50 | 19.64 | |
| Handgrifffüllbuchse | ||||
| 123 | 417002-3 | 2.40 | 2.86 | |
| Knopf M8 | ||||
| 124 | 252640-2 | 6.00 | 7.14 | |
| Flache Unterlegscheibe 15 | ||||
| 125 | 267164-5 | 1.00 | 1.19 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 127 | 135269-8 | 30.00 | 35.70 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128 | 801Y75-0 | |||
