Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HM1214C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

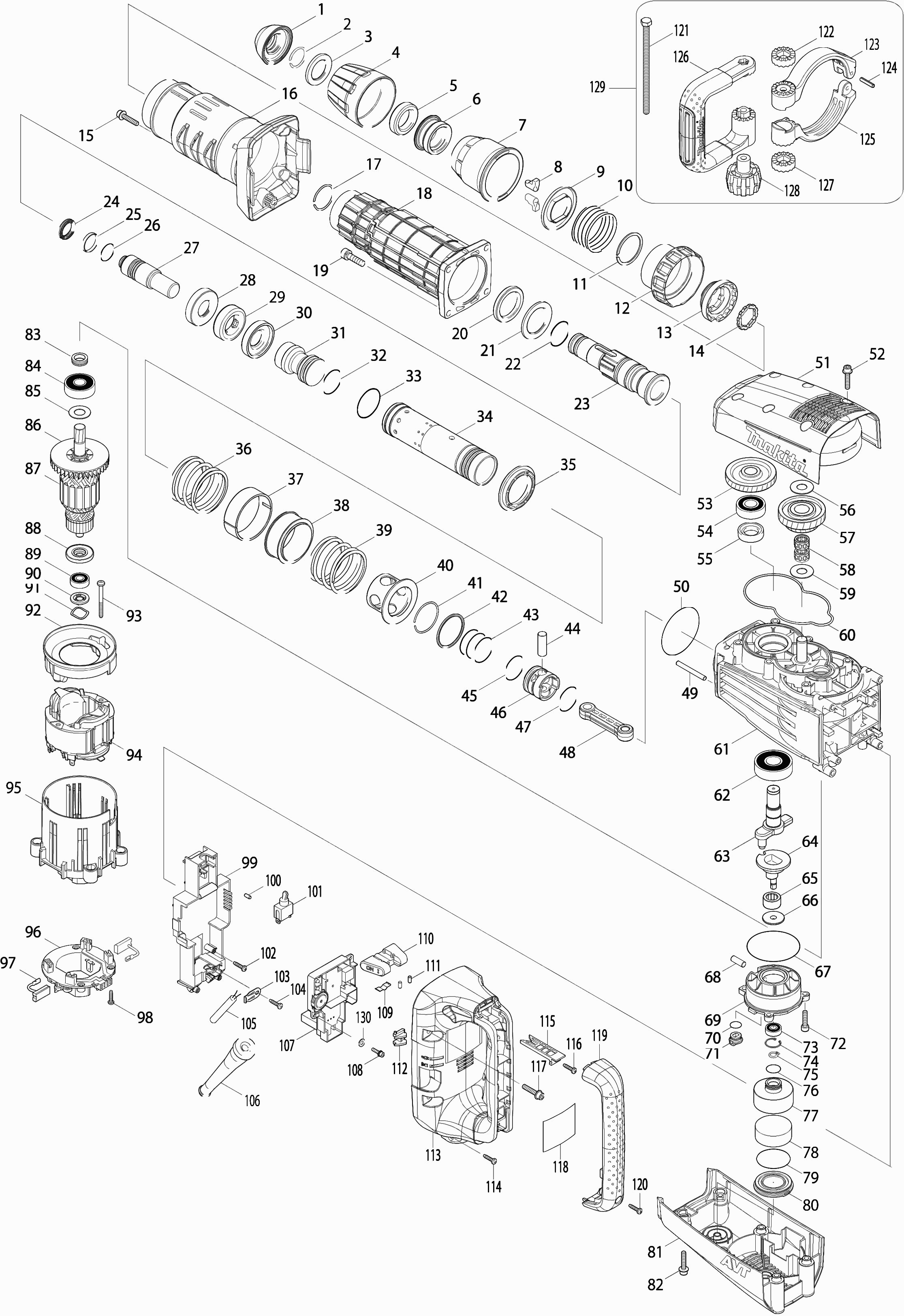

Zeichnungen der Makita HM1214C
Teileliste der Makita HM1214C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stütze Sv12sg | ||||
| 001* | 424165-8 | 2.40 | 2.86 | |
| Sicherungsring 26 | ||||
| 002 | 233973-4 | 1.20 | 1.43 | |
| Unterlegscheibe 30 | ||||
| 003 | 267386-7 | 6.00 | 7.14 | |
| Meißelsperrkappe | ||||
| 004 | 450894-7 | 3.60 | 4.28 | |
| Gummiring 30 | ||||
| 005 | 262147-0 | 3.60 | 4.28 | |
| Sicherungsring | ||||
| 006 | 324987-5 | 16.50 | 19.64 | |
| Entriegelungskappe | ||||
| 007 | 450895-5 | 6.00 | 7.14 | |
| Werkzeugklemme | ||||
| 008 | 310279-8 | 7.20 | 8.57 | |
| Federfuhrung | ||||
| 009 | 346015-6 | 3.60 | 4.28 | |
| Druckfeder 5 | ||||
| 010 | 234086-4 | 3.60 | 4.28 | |
| Sicherungsring Wr-45 | ||||
| 011 | 961232-3 | 2.40 | 2.86 | |
| Hülle für Verriegelungsring | ||||
| 012 | 450893-9 | 3.60 | 4.28 | |
| Kupplungsring | ||||
| 013 | 324969-7 | 23.10 | 27.49 | |
| Sperring | ||||
| 014 | 324988-3 | 17.60 | 20.94 | |
| Inbusschraube m6x30 | ||||
| 015 | 266499-1 | 1.20 | 1.43 | |
| Zylindergehäuse | ||||
| 016 | 451113-4 | 13.20 | 15.71 | |
| Sicherungsring 35 | ||||
| 017 | 233970-0 | 1.20 | 1.43 | |
| Kompletter Zylinder | ||||
| 018 | 141786-8 | 72.60 | 86.39 | |
| Sechskantschraube M8x30 | ||||
| 019 | 266010-9 | 2.40 | 2.86 | |
| Gummiring 39 | ||||
| 020* | 262148-8 | 2.40 | 2.86 | |
| Unterlegscheibe 39 | ||||
| 021 | 267387-5 | 4.80 | 5.71 | |
| O-Ring 35,5 | ||||
| 022 | 213079-4 | 2.40 | 2.86 | |
| Meißelhalter | ||||
| 023 | 324985-9 | 155.10 | 184.57 | |
| X-Ring 21 | ||||
| 024* | 213980-3 | 3.60 | 4.28 | |
| Fluoridring 28 | ||||
| 025* | 213431-6 | 10.80 | 12.85 | |
| O-Ring 23 | ||||
| 026* | 213394-6 | 1.00 | 1.19 | |
| Schlagbolzen | ||||
| 027 | 325681-2 | 17.60 | 20.94 | |
| Bundbuchse KS 60 E | ||||
| 028 | 324993-0 | 9.60 | 11.42 | |
| Gummiring 24 | ||||
| 029* | 262149-6 | 6.00 | 7.14 | |
| Bundbuchse KS 60 E | ||||
| 030 | 324993-0 | 9.60 | 11.42 | |
| Presslufthammer | ||||
| 031 | 325680-4 | 17.60 | 20.94 | |
| O-Ring 31,5 | ||||
| 032* | 213499-2 | 3.60 | 4.28 | |
| O-Ring 44 | ||||
| 033 | 213581-7 | 2.40 | 2.86 | |
| Zylinder 40 | ||||
| 034 | 331856-3 | 86.90 | 103.41 | |
| Zylinderführung | ||||
| 035 | 451110-0 | 3.60 | 4.28 | |
| Druckfeder 58 | ||||
| 036 | 234107-2 | 6.00 | 7.14 | |
| Gewichtsführer | ||||
| 037 | 451103-7 | 4.80 | 5.71 | |
| Ausgleichsgewicht | ||||
| 038 | 331854-7 | 6.00 | 7.14 | |
| Druckfeder 58 | ||||
| 039 | 234107-2 | 6.00 | 7.14 | |
| Fuehrungshuelse | ||||
| 040 | 325661-8 | 26.40 | 31.42 | |
| Sicherungsring 43 | ||||
| 041 | 231985-1 | 1.20 | 1.43 | |
| Unterlegscheibe 45 | ||||
| 042 | 257297-4 | 4.80 | 5.71 | |
| O-Ring 36 | ||||
| 043 | 213510-0 | 1.20 | 1.43 | |
| Pin 12 | ||||
| 044 | 268121-6 | 1.20 | 1.43 | |
| O-Ring 31,5 | ||||
| 045* | 213499-2 | 3.60 | 4.28 | |
| Kolben | ||||
| 046 | 450961-8 | 8.40 | 10.00 | |
| O-Ring 35 | ||||
| 047* | 213149-9 | 1.20 | 1.43 | |
| Stange | ||||
| 048 | 450890-5 | 7.20 | 8.57 | |
| Stift 6 | ||||
| 049 | 268235-1 | 6.00 | 7.14 | |
| O-Ring 71 | ||||
| 050 | 213754-2 | 2.40 | 2.86 | |
| Getriebedeckel | ||||
| 051 | 451115-0 | 17.60 | 20.94 | |
| Inbusschraube m6x30 | ||||
| 052 | 266499-1 | 1.20 | 1.43 | |
| Getriebe | ||||
| 053 | 226699-5 | 19.80 | 23.56 | |
| Kugellager | ||||
| 054 | 211256-2 | 8.10 | 9.64 | |
| Kugellager 6203zz | ||||
| 054 | 211290-2 | 6.38 | 7.59 | |
| Öldichtung 20 | ||||
| 055 | 213313-2 | 8.40 | 10.00 | |
| Flache Unterlegscheibe 14 | ||||
| 056 | 267166-1 | 2.40 | 2.86 | |
| Getriebe | ||||
| 057 | 226155-5 | 55.00 | 65.45 | |
| Nadellager | ||||
| 058 | 212159-3 | 4.80 | 5.71 | |
| Flache Unterlegscheibe 14 | ||||
| 059 | 267166-1 | 2.40 | 2.86 | |
| Dichtring | ||||
| 060 | 424196-7 | 1.20 | 1.43 | |
| Kurbelgehäuse | ||||
| 061 | 158983-9 | 221.10 | 263.11 | |
| Kugellager 6304llu | ||||
| 062 | 211327-5 | 10.80 | 12.85 | |
| Kurbelwelle | ||||
| 063 | 325659-5 | 12.10 | 14.40 | |
| Exzentrische Welle | ||||
| 064 | 325660-0 | 34.10 | 40.58 | |
| Nadellager | ||||
| 065 | 212225-6 | 14.30 | 17.02 | |
| Sicherungsring mit Kragen | ||||
| 066 | 325662-6 | 3.60 | 4.28 | |
| O-Ring 71 | ||||
| 067 | 213754-2 | 2.40 | 2.86 | |
| Stift 8 | ||||
| 068 | 268222-0 | 4.80 | 5.71 | |
| Lagergehäuse Hm1214C | ||||
| 069 | 158985-5 | 34.10 | 40.58 | |
| O-Ring 14 | ||||
| 070 | 213176-6 | 1.00 | 1.19 | |
| Deckel (Fett) | ||||
| 071 | 451104-5 | 2.40 | 2.86 | |
| Sechskantbolzen M6x25mm | ||||
| 072 | 266087-4 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 073 | 210046-0 | 1.20 | 1.43 | |
| Sprengring R-22 | ||||
| 074 | 962112-6 | 1.00 | 1.19 | |
| Sicherungsring S-8 | ||||
| 075 | 961004-6 | 1.00 | 1.19 | |
| O-Ring 18 | ||||
| 076 | 213262-3 | 1.20 | 1.43 | |
| Filterkasten | ||||
| 077 | 451108-7 | 3.60 | 4.28 | |
| Filter | ||||
| 078 | 443147-1 | 2.40 | 2.86 | |
| O-Ring 45 Hm1214C | ||||
| 079 | 213569-7 | 1.00 | 1.19 | |
| Filterboxdeckel Hm1214C | ||||
| 080 | 451109-5 | 3.60 | 4.28 | |
| Hintere Abdeckung | ||||
| 081 | 451116-8 | 18.70 | 22.25 | |
| Inbusschraube m6x30 | ||||
| 082 | 266499-1 | 1.20 | 1.43 | |
| Feststellschraube | ||||
| 083 | 331855-5 | 1.20 | 1.43 | |
| Kugellager 6302llu | ||||
| 084 | 211249-9 | 9.60 | 11.42 | |
| Unterlegscheibe 15 | ||||
| 085 | 267397-2 | 1.20 | 1.43 | |
| Lüfter 80 | ||||
| 086 | 240003-4 | 3.60 | 4.28 | |
| Anker 220-240V Hm1214C | ||||
| 087 | 517838-1 | 112.20 | 133.52 | |
| Isolierring | ||||
| 088 | 681642-5 | 8.40 | 10.00 | |
| Kugellager 6000ddw | ||||
| 089 | 211289-7 | 13.20 | 15.71 | |
| Sicherungsscheibenführer | ||||
| 090 | 451107-9 | 2.40 | 2.86 | |
| Unterlegscheibe 19 | ||||
| 091 | 267809-5 | 1.00 | 1.19 | |
| Distanzplatte | ||||
| 092 | 451111-8 | 3.60 | 4.28 | |
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 093 | 266095-5 | 1.20 | 1.43 | |
| Feld | ||||
| 094 | 636303-2 | 34.10 | 40.58 | |
| Motorgehäuse | ||||
| 095 | 451117-6 | 11.00 | 13.09 | |
| Kohlekasten Zsb | ||||
| 096 | 632D00-2 | 10.80 | 12.85 | |
| Bürstensatz Cb175 | ||||
| 097* | 195844-2 | 7.20 | 8.57 | |
| Gewindebohrer 4x18 | ||||
| 098 | 265A48-7 | 1.00 | 1.19 | |
| Controllerabdeckung | ||||
| 099 | 158986-3 | 10.80 | 12.85 | |
| Gummistift 4 | ||||
| 100 | 263027-3 | 1.00 | 1.19 | |
| Schalter | ||||
| 101 | 651423-1 | 11.00 | 13.09 | |
| Gewindebohrer 4x18 | ||||
| 102 | 265A48-7 | 1.00 | 1.19 | |
| Zugentlastung | ||||
| 103 | 687169-3 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 104 | 265A48-7 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 105 | 695123-3 | 22.00 | 26.18 | |
| Kabeltülle 10 | ||||
| 106 | 682560-0 | 2.40 | 2.86 | |
| Geschwindigkeitsregelkreis | ||||
| 107 | 620226-4 | 63.80 | 75.92 | |
| Innensechskantschraube 4x16 | ||||
| 108 | 266437-3 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 109 | 232209-8 | 1.20 | 1.43 | |
| Schiebeblech | ||||
| 110 | 451112-6 | 3.60 | 4.28 | |
| Gummistift 4 | ||||
| 111 | 263027-3 | 1.00 | 1.19 | |
| Linse | ||||
| 112 | 451105-3 | 2.40 | 2.86 | |
| Griff | ||||
| 113 | 451118-4 | 24.20 | 28.80 | |
| Gewindebohrer 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 115 | 451106-1 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.19 | |
| Inbusschraube m6x30 | ||||
| 117 | 266499-1 | 1.20 | 1.43 | |
| NAAMPLAAT HM1214C A | ||||
| 118 | 858S22-6 | 3.60 | 4.28 | |
| Handgriffdeckel | ||||
| 119 | 451119-2 | 12.10 | 14.40 | |
| Gewindebohrer 4x18 | ||||
| 120 | 265A48-7 | 1.00 | 1.19 | |
| Sechskantschraube 8x150 | ||||
| 121 | 265439-6 | 3.60 | 4.28 | |
| Handgrifffüllbuchse | ||||
| 122 | 417002-3 | 2.40 | 2.86 | |
| Handschutzklemme 90a | ||||
| 123 | 318430-4 | 10.80 | 12.85 | |
| Spannstift 5-24 | ||||
| 124 | 951166-8 | 1.00 | 1.19 | |
| Handschutzklemme 90b | ||||
| 125 | 318431-2 | 10.80 | 12.85 | |
| Seitengriff | ||||
| 126 | 417003-1 | 16.50 | 19.64 | |
| Handgrifffüllbuchse | ||||
| 127 | 417002-3 | 2.40 | 2.86 | |
| Knopf M8 | ||||
| 128 | 252640-2 | 6.00 | 7.14 | |
| ZIJHANDGREEP D VOOR BREKEN | ||||
| 129 | 135283-4 | 28.00 | 33.32 | |
| Verschlussplatte 4mm | ||||
| 130 | 346546-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 126094-8 | |||
