Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HM1317C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

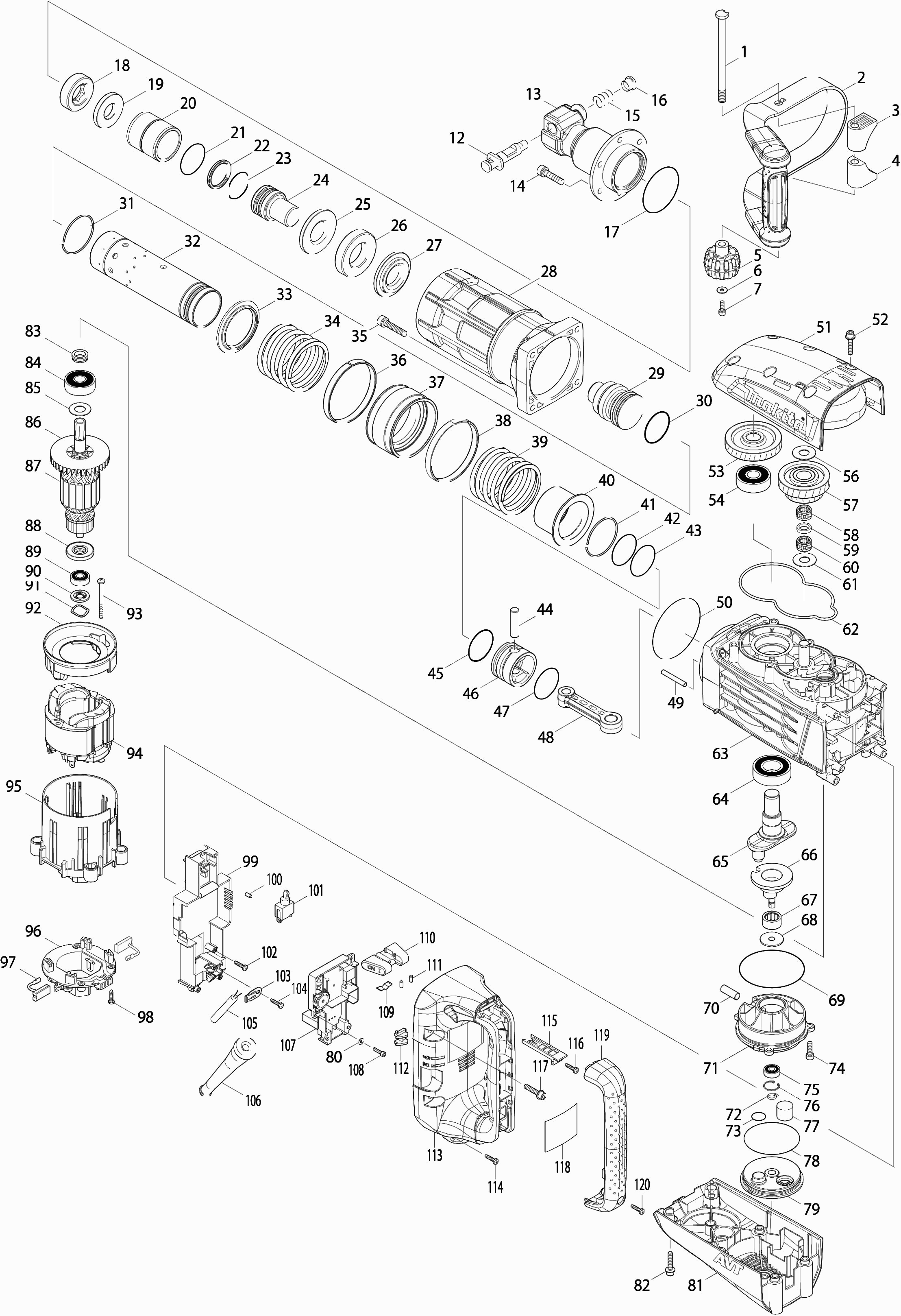

Zeichnungen der Makita HM1317C
Teileliste der Makita HM1317C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Sechskantschraube 10x142 | ||||
| 001 | 266512-5 | 8.40 | 10.00 | |
| Handgriffklemme | ||||
| 002 | 163506-0 | 29.70 | 35.34 | |
| Handgrifffüllbuchse | ||||
| 003 | 451331-4 | 1.20 | 1.43 | |
| Handgrifffüllbuchse | ||||
| 004 | 451331-4 | 1.20 | 1.43 | |
| Knopf M8 | ||||
| 005 | 252654-1 | 4.80 | 5.71 | |
| Sicherungsscheibe 5 | ||||
| 006 | 253194-2 | 1.00 | 1.19 | |
| Inbusschraube 5x16 | ||||
| 007 | 922221-3 | 1.00 | 1.19 | |
| Werkzeugklemme | ||||
| 012 | 324099-4 | 4.80 | 5.71 | |
| Fuehrungshuelse | ||||
| 013 | 331866-0 | 185.90 | 221.22 | |
| Innensechskantschraube M8x35 | ||||
| 014 | 922457-4 | 1.00 | 1.19 | |
| Sicherungsring M8 | ||||
| 014A | 942201-3 | 1.00 | 1.19 | |
| Druckfeder 16 | ||||
| 015 | 233309-7 | 2.40 | 2.86 | |
| Sperrstiftbuchse | ||||
| 016 | 324135-6 | 6.00 | 7.14 | |
| O-Ring 67 | ||||
| 017 | 213720-9 | 2.40 | 2.86 | |
| Gummiring (1) | ||||
| 018 | 262150-1 | 6.00 | 7.14 | |
| Unterlegscheibe 24 Hm1317c | ||||
| 019 | 267401-7 | 11.00 | 13.09 | |
| Bus 43 | ||||
| 020 | 257782-7 | 19.80 | 23.56 | |
| O-Ring 45 Hm1214C | ||||
| 021* | 213569-7 | 1.00 | 1.19 | |
| Fluoridring 36 | ||||
| 022* | 213192-8 | 6.00 | 7.14 | |
| O-Ring 36 | ||||
| 023* | 213150-4 | 2.40 | 2.86 | |
| Schlagbolzen | ||||
| 024 | 325682-0 | 26.40 | 31.42 | |
| Ring | ||||
| 025 | 325683-8 | 10.80 | 12.85 | |
| Kragenbuchse 36 | ||||
| 026 | 424206-0 | 11.00 | 13.09 | |
| Kragenbuchse 32 | ||||
| 027 | 325684-6 | 13.20 | 15.71 | |
| Hammerschalen | ||||
| 028 | 318458-2 | 82.50 | 98.18 | |
| Presslufthammer | ||||
| 029 | 325685-4 | 13.20 | 15.71 | |
| O-Ring 42 | ||||
| 030* | 213193-6 | 2.40 | 2.86 | |
| Sperrring 55 | ||||
| 031 | 233977-6 | 1.20 | 1.43 | |
| Zylinder 52 | ||||
| 032 | 331870-9 | 105.60 | 125.66 | |
| Zylinderführung | ||||
| 033 | 451168-9 | 3.60 | 4.28 | |
| Druckfeder 66 | ||||
| 034 | 234111-1 | 9.60 | 11.42 | |
| Innensechskantschraube M8x40 | ||||
| 035 | 265367-5 | 2.40 | 2.86 | |
| Gewichtsführer | ||||
| 036 | 451169-7 | 2.40 | 2.86 | |
| Ausgleichsgewicht | ||||
| 037 | 331867-8 | 14.30 | 17.02 | |
| Gewichtsführer | ||||
| 038 | 451169-7 | 2.40 | 2.86 | |
| Druckfeder 66 | ||||
| 039 | 234111-1 | 9.60 | 11.42 | |
| Fuehrungshuelse | ||||
| 040 | 331868-6 | 12.10 | 14.40 | |
| Sperrring 55 | ||||
| 041 | 233977-6 | 1.20 | 1.43 | |
| O-Ring 45 Hm1214C | ||||
| 042 | 213569-7 | 1.00 | 1.19 | |
| O-Ring 45 Hm1214C | ||||
| 043 | 213569-7 | 1.00 | 1.19 | |
| Stift 12 | ||||
| 044 | 256238-7 | 3.60 | 4.28 | |
| O-Ring 42 | ||||
| 045* | 213193-6 | 2.40 | 2.86 | |
| Kolben | ||||
| 046 | 318459-0 | 23.10 | 27.49 | |
| O-Ring 45 Hm1214C | ||||
| 047* | 213569-7 | 1.00 | 1.19 | |
| Treibstange Hm1317C | ||||
| 048 | 451164-7 | 4.80 | 5.71 | |
| Stift 6 | ||||
| 049 | 268241-6 | 1.20 | 1.43 | |
| O-ring 90 | ||||
| 050 | 213806-9 | 2.40 | 2.86 | |
| Getriebedeckel | ||||
| 051 | 318462-1 | 56.10 | 66.76 | |
| Inbusschraube m6x30 | ||||
| 052 | 266499-1 | 1.20 | 1.43 | |
| Getriebe 47 | ||||
| 053 | 227709-1 | 36.30 | 43.20 | |
| Kugellager 6204 | ||||
| 054 | 211306-3 | 10.80 | 12.85 | |
| Flache Unterlegscheibe 14 | ||||
| 056 | 267166-1 | 2.40 | 2.86 | |
| Getriebe | ||||
| 057 | 226156-3 | 67.10 | 79.85 | |
| Nadellager | ||||
| 058 | 212159-3 | 4.80 | 5.71 | |
| Unterlegscheibe 14 | ||||
| 059 | 262157-7 | 2.40 | 2.86 | |
| Nadellager | ||||
| 060 | 212159-3 | 4.80 | 5.71 | |
| Flache Unterlegscheibe 14 | ||||
| 061 | 267166-1 | 2.40 | 2.86 | |
| Dichtring | ||||
| 062 | 424207-8 | 2.40 | 2.86 | |
| Kurbelgehäuse | ||||
| 063 | 140056-2 | 235.40 | 280.13 | |
| Kugellager 6205llu | ||||
| 064 | 211373-8 | 10.80 | 12.85 | |
| Kurbelwelle | ||||
| 065 | 331871-7 | 16.50 | 19.64 | |
| Exzentrische Welle | ||||
| 066 | 331869-4 | 56.10 | 66.76 | |
| Nadellager | ||||
| 067 | 212264-6 | 13.20 | 15.71 | |
| Kragenunterlegscheibe 8 | ||||
| 068 | 325686-2 | 3.60 | 4.28 | |
| O-ring 100 | ||||
| 069 | 213809-3 | 3.60 | 4.28 | |
| Stift 10 | ||||
| 070 | 268240-8 | 2.40 | 2.86 | |
| Lagergehäuse | ||||
| 071 | 140057-0 | 34.10 | 40.58 | |
| Sicherungsring S-8 | ||||
| 072 | 961004-6 | 1.00 | 1.19 | |
| O-Ring 17 | ||||
| 073 | 213261-5 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 074 | 265844-7 | |||
| Kugellager 608Zz A | ||||
| 075 | 210046-0 | 1.20 | 1.43 | |
| Sprengring R-22 | ||||
| 076 | 962112-6 | 1.00 | 1.19 | |
| Filter | ||||
| 077 | 443127-7 | 1.00 | 1.19 | |
| O-Ring 72 | ||||
| 078 | 213758-4 | 3.60 | 4.28 | |
| Filtergehäusedeckel | ||||
| 079 | 451166-3 | 3.60 | 4.28 | |
| Verschlussplatte 4mm | ||||
| 080 | 346546-5 | 1.00 | 1.19 | |
| Hintere Abdeckung | ||||
| 081 | 451167-1 | 16.50 | 19.64 | |
| Inbusschraube m6x30 | ||||
| 082 | 266499-1 | 1.20 | 1.43 | |
| Feststellschraube | ||||
| 083 | 331855-5 | 1.20 | 1.43 | |
| Kugellager 6302llu | ||||
| 084 | 211249-9 | 9.60 | 11.42 | |
| Unterlegscheibe 15 | ||||
| 085 | 267397-2 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 086 | 240003-4 | |||
| Anker 220-240v | ||||
| 087 | 517788-0 | 112.20 | 133.52 | |
| Isolierring | ||||
| 088 | 681642-5 | 8.40 | 10.00 | |
| Kugellager 6000ddw | ||||
| 089 | 211289-7 | 13.20 | 15.71 | |
| Sicherungsscheibenführer | ||||
| 090 | 451107-9 | 2.40 | 2.86 | |
| Unterlegscheibe 19 | ||||
| 091 | 267809-5 | 1.00 | 1.19 | |
| Distanzplatte | ||||
| 092 | 451111-8 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093 | 266110-5 | |||
| Feld | ||||
| 094 | 639545-7 | 52.80 | 62.83 | |
| Motorgehäuse | ||||
| 095 | 451117-6 | 11.00 | 13.09 | |
| Kohlekasten Zsb | ||||
| 096 | 632D00-2 | 10.80 | 12.85 | |
| Bürstensatz Cb175 | ||||
| 097* | 195844-2 | 7.20 | 8.57 | |
| Gewindebohrer 4x18 | ||||
| 098 | 265A48-7 | 1.00 | 1.19 | |
| Controllerabdeckung | ||||
| 099 | 158986-3 | 10.80 | 12.85 | |
| Gummistift 4 | ||||
| 100 | 263027-3 | 1.00 | 1.19 | |
| Schalter | ||||
| 101 | 651423-1 | 11.00 | 13.09 | |
| Gewindebohrer 4x18 | ||||
| 102 | 265A48-7 | 1.00 | 1.19 | |
| Zugentlastung | ||||
| 103 | 687169-3 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 104 | 265A48-7 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 105 | 695123-3 | 22.00 | 26.18 | |
| Kabeltülle 10 | ||||
| 106 | 682560-0 | 2.40 | 2.86 | |
| Drehzahlregelschaltkreis assy | ||||
| 107 | 620230-3 | 63.80 | 75.92 | |
| Innensechskantschraube 4x16 | ||||
| 108 | 266437-3 | 1.00 | 1.19 | |
| Blattfeder | ||||
| 109 | 232209-8 | 1.20 | 1.43 | |
| Schiebeblech | ||||
| 110 | 451112-6 | 3.60 | 4.28 | |
| Gummistift 4 | ||||
| 111 | 263027-3 | 1.00 | 1.19 | |
| Linse | ||||
| 112 | 451105-3 | 2.40 | 2.86 | |
| Griff | ||||
| 113 | 451118-4 | 24.20 | 28.80 | |
| Gewindebohrer 4x18 | ||||
| 114 | 265A48-7 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 115 | 451106-1 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 116 | 265A48-7 | 1.00 | 1.19 | |
| Inbusschraube m6x30 | ||||
| 117 | 266499-1 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 118 | 867300-9 | |||
| Handgriffdeckel | ||||
| 119 | 451119-2 | 12.10 | 14.40 | |
| Gewindebohrer 4x18 | ||||
| 120 | 265A48-7 | 1.00 | 1.19 | |
| Beidseitiges Klebeband | ||||
| 121 | 442180-0 | 2.40 | 2.86 | |
