Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR2450'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Makita HR2450

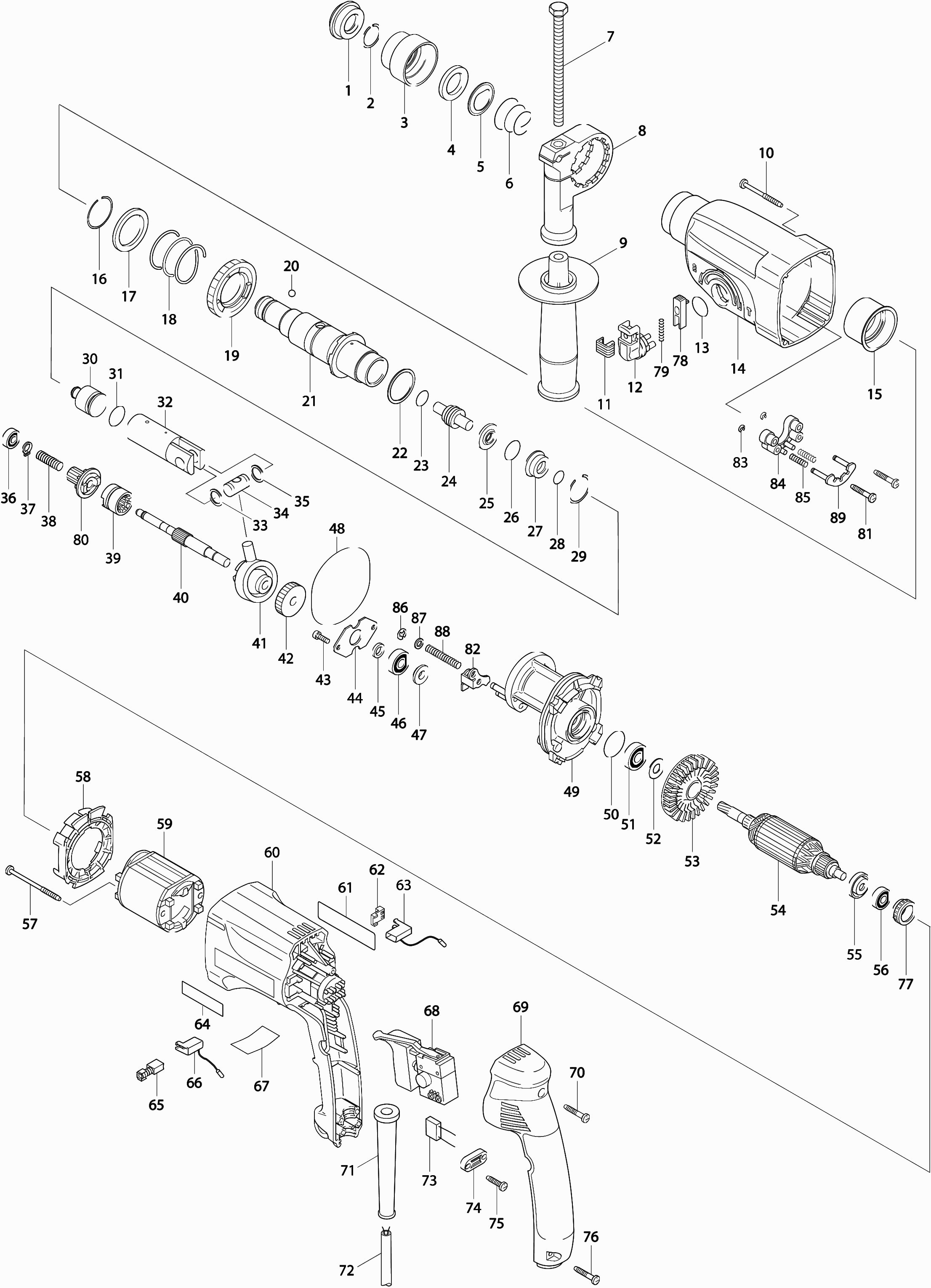

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Makita HR2450

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Gummistaubkappe 35
001* 286263-4 1.01 1.20

Sicherungsscheibe 19
002 233940-9 1.01 1.20

Bohrfutterkappe
003 417629-9 0.83 0.99

Ring 21
004 257241-1 1.21 1.44

Führungsring
005 345187-4 0.83 0.99

Druckfeder 21-29
006 233916-6 0.83 0.99

Sechskantschraube 8x120
007 265583-9 1.21 1.44

HANDGRIFF KOMPLETT
009 135302-6 3.95 4.70

Schneidschraube 4x45
010 266069-6 0.83 0.99

Abdeckhaube
011 417794-4 0.83 0.99

Verstellknopf
012 162229-7 2.08 2.48

O-Ring 17
013 213278-8 0.83 0.99

Getriebegehaeuse
014 183441-6 14.90 17.73

Nadellager
015 153290-5 6.58 7.83

Federring 28 Hr2440/50
016 233918-2 0.83 0.99

Sperrring 30mm Hr2440/50
017 267228-5 1.01 1.20

Druckfeder 31 Hr2440/50
018 233328-3 1.21 1.44

Getriebe 51
019 227028-5 13.19 15.70

Stahlkugel 7.0
020 216022-2 0.83 0.99

Meißelhalter
021 153365-0 20.76 24.70

Unterlegscheibe 28
022 267229-3 0.83 0.99

O-Ring 12
023* 213128-7 0.83 0.99

Anschläger H60ma/mb
024 324396-8 10.81 12.86

Unterlegscheibe 9
025 324218-2 4.58 5.45

O-Ring 15
026* 213232-2 1.72 2.05

O-Ring-Gehäuse
027 324216-6 5.22 6.21

O-Ring 9
028* 213073-6 0.83 0.99

Federring 28
029* 233917-4 0.83 0.99

Anschläger H60ma/mb
030 324214-0 3.22 3.83

O-Ring 16
031* 213227-5 1.21 1.44

Kolbenzylinder
032 331632-5 16.84 20.04

Unterlegscheibe 12
033 267104-3 0.83 0.99

Kolbenstift Hr2440/50 A
034 324215-8 2.08 2.48

Unterlegscheibe 12
035 267104-3 0.83 0.99

Kugellager 606Zz A
036 210137-7 1.01 1.20

Sicherungsring S-7
037 961003-8 0.83 0.99

Druckfeder 7
038 233343-7 0.83 0.99

Kupplungsschüssel
039 331993-3 13.19 15.70

Getriebewelle
040 324248-3 9.96 11.85

Schaukellager 10 Bhr200 A
041 219014-0 46.31 55.11

Zahnrad 26
042 226550-9 6.90 8.21

Sechskantschraube 4x12
043 266273-7 0.83 0.99

Lagerverriegelung
044 345179-3 0.83 0.99

Unterlegscheibe 8
045 267234-0 0.83 0.99

Kugellager 608Zz A
046 210046-0 0.83 0.99

Unterlegscheibe 8
047 324212-4 4.58 5.45

O-Ring 68
048 213725-9 1.21 1.44

Innenwohnung
049 153687-8 11.68 13.90

O-Ring 24
050 213380-7 0.83 0.99

Kugellager 609llu
051 210060-6 4.58 5.45

Unterlegscheibe 9
052 267231-6 0.83 0.99

Lüfter 60 Hr2440/50 A
053 240084-8 1.43 1.70

Anker
054 515668-4 23.75 28.26

Isolierring
055 681636-0 1.21 1.44

Kugellager 607llb
056 211021-9 4.58 5.45

Selbstschneidende Schraube Pt4x60
057 266052-3 0.83 0.99

Zwischenplatte
058 419201-3 0.83 0.99

Feld
059 633488-5 12.58 14.97

Keine Informationen verfügbar, nicht bestellbar
060 183409-2

Keine Informationen verfügbar, nicht bestellbar
061 853822-5

Abstandshalter STM 1800
062 689111-0 0.83 0.99

Kohlekasten Zsb
063 643988-7 3.22 3.83

Etikett Makita
064 819063-3 2.80 3.33

Bürstensatz CB-419
065* 195015-1 5.20 6.19

Druckfeder 4
065A 233173-6 0.83 0.99

Kohlekasten Zsb
066 643989-5 3.22 3.83

Schalter
068 650508-0 31.62 37.63

Druckfeder 2
068A 233025-1 0.83 0.99

Griffabdeckung
069 153284-0 11.68 13.90

Gummistift 4
069A 263002-9 0.83 0.99

Selbstschneidende Schraube 4x25
070 265999-8 0.83 0.99

Kabeltülle 10
071 682566-8 1.21 1.44

Netzkabel 2x1.50 4.0mtr
072 695123-3 21.70 25.82

Kondensator
073 645253-0 4.58 5.45

Klemmenhalterung
074 687124-5 0.83 0.99

Gewindebohrer 4x18
075 265A48-7 0.90 1.07

Selbstschneidende Schraube 4x25
076 265999-8 0.83 0.99

Gummiring 19
077 421494-0 4.08 4.86

Sperrtaste
078 417795-2 0.83 0.99

Druckfeder 3
079 233341-1 0.83 0.99

Getriebe 10
080 226399-7 16.84 20.04

Selbstschneidende Schraube 4x25
081 265999-8 0.83 0.99

Wechselplatte
082 345363-0 1.43 1.70

Stoppring E-3
083 961017-7 0.83 0.99

Führungsbasis Hr2450
084 417796-0 0.83 0.99

Druckfeder 4 HR2450 schwarz
085 233344-5 0.83 0.99

Sprengring E-4
086 961011-9 0.83 0.99

Sicherungsscheibe 5
087 941102-2 0.83 0.99

Druckfeder 6
088 233342-9 0.83 0.99

Sperrplatte
089 163430-7 1.43 1.70
