Makita HR2470 Zeichnungen und Teile

Suche nach Teilen:
MakitaAuf dem Typenschild sollte die Typenbezeichnung HR2470 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt.

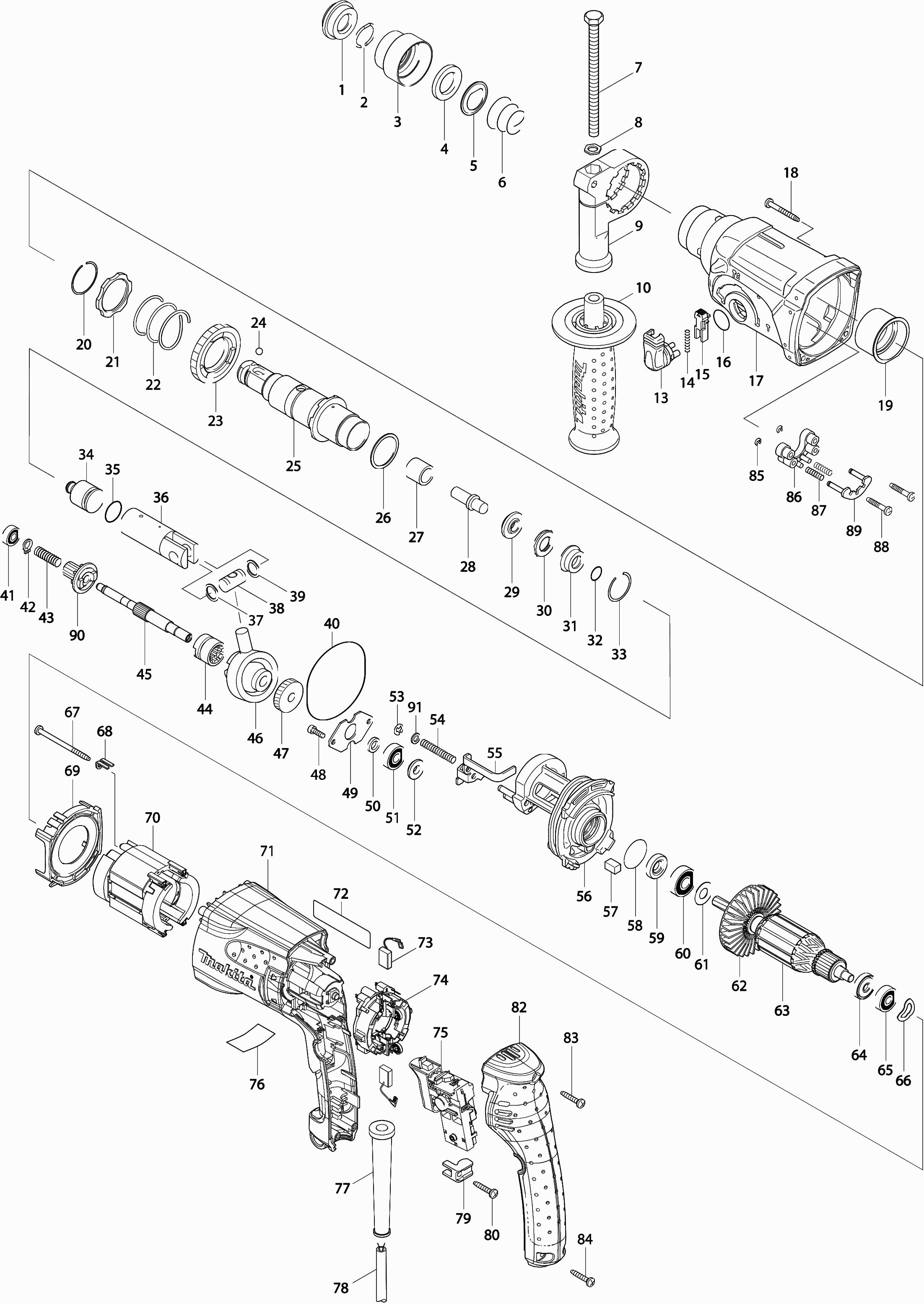

Zeichnungen der MAKITA HR2470

Teileliste der Makita HR2470

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Rubber stofkap 35
001*286263-4Rubber stofkap 35€ 1.02
Borgring 19
002233940-9Borgring 19€ 1.00
Boorhouderkap
003417629-9Boorhouderkap€ 1.00
Ring 21
004*257241-1Ring 21€ 1.23
Geleidering
005345187-4Geleidering€ 1.00
Drukveer 21-29
006233916-6Drukveer 21-29€ 1.00
Zeskant bout 8x120
007265583-9Zeskant bout 8x120€ 1.02
Unterlegscheibe
008345280-4Unterlegscheibe€ 1.00
Nicht bestellbar
009135302-6Nicht bestellbar
Griff
010158057-6Griff€ 9.66
Moer M8
010A931402-8Moer M8€ 1.00
Verstelknop
013162245-9Verstelknop€ 1.45
Drukveer 3x28mm
014234264-6Drukveer 3x28mm€ 1.00
Blokkeerknop
015419192-8Blokkeerknop€ 1.00
O-ring 17
016213278-8O-ring 17€ 1.00
Tandwielhuis cpl
017158216-2Tandwielhuis cpl€ 14.45
Keerring 25
017A213345-9Keerring 25€ 1.23
Schroef 4x35
018266351-3Schroef 4x35€ 1.00
Nadellager
019153290-5Nadellager€ 6.68
Borgring 29
020233929-7Borgring 29€ 1.00
Revet 31
021267460-1Revet 31€ 1.23
Drukveer 32
022233401-9Drukveer 32€ 1.45
Tandwiel 51
023227109-5Tandwiel 51€ 10.96
Stalen kogel 7.0
024*216022-2Stalen kogel 7.0€ 1.00
Nicht bestellbar
025122881-3Nicht bestellbar
Sluitring 28
026267229-3Sluitring 28€ 1.00
Hülse
027331769-8Hülse€ 1.74
Striker
028324669-9Striker€ 2.11
Ring 10
029324402-9Ring 10€ 1.45
Stootring
030421955-0Stootring€ 1.23
O-ring huis
031324216-6O-ring huis€ 5.30
O-ring 9
032*213073-6O-ring 9€ 1.00
Veerring 28
033*233917-4Veerring 28€ 1.00
Slaghamer
034324733-6Slaghamer€ 2.11
O-ring 16
035*213227-5O-ring 16€ 1.23
Zuiger cilinder
036318132-2Zuiger cilinder€ 13.94
Sluitring 12
037267104-3Sluitring 12€ 1.00
Zuigerpen Hr2440/50 A
038324215-8Zuigerpen Hr2440/50 A€ 2.11
Sluitring 12
039267104-3Sluitring 12€ 1.00
O-ring 63
040213727-5O-ring 63€ 2.47
Kogellager 606Zz A
041210137-7Kogellager 606Zz A€ 1.00
Borgring S-7
042961003-8Borgring S-7€ 1.00
Drukveer 7
043233343-7Drukveer 7€ 1.00
Nicht bestellbar
044331768-0Nicht bestellbar
Kupplung
045324668-1Kupplung€ 9.66
Schommellager 10 Bhr200 A
046219014-0Schommellager 10 Bhr200 A€ 46.98
Getriebe
047226656-3Getriebe€ 3.70
Zeskant bout 4x12
048266273-7Zeskant bout 4x12€ 1.00
Lagerborging
049345179-3Lagerborging€ 1.00
Sluitring 8
050267234-0Sluitring 8€ 1.00
Kogellager 608Zz A
051210046-0Kogellager 608Zz A€ 1.00
Ring 8
052324212-4Ring 8€ 4.65
Stopring E-4
053961011-9Stopring E-4€ 1.00
Drukveer 6
054233342-9Drukveer 6€ 1.00
Wisselplaat
055345363-0Wisselplaat€ 1.45
Nicht bestellbar
056158215-4Nicht bestellbar
Dempingsvilt
057443126-9Dempingsvilt€ 1.00
O-ring 26
058213407-3O-ring 26€ 1.23
Keerring 10
059213077-8Keerring 10€ 3.70
Kogellager 6000ddw
060211289-7Kogellager 6000ddw€ 13.94
Sluitring 10
061267213-8Sluitring 10€ 1.00
Waaier 64
062240092-9Waaier 64€ 1.45
Anker
063515289-2Anker€ 26.49
Isolatiering
064681652-2Isolatiering€ 1.00
Kogellager 627ddw
065210045-2Kogellager 627ddw€ 3.27
Borgring 15 DLS211Z
066267804-5Borgring 15 DLS211Z€ 1.00
Nicht bestellbar
067266052-3Nicht bestellbar
Halteplatte
068344871-8Halteplatte€ 1.00
Zwischenplatte
069419716-0Zwischenplatte€ 1.00
Feld
070626579-9Feld€ 18.17
Motorhuis Hr2460
071419731-4Motorhuis Hr2460€ 9.66
Naamplaat Hr2470 #
072863538-4Naamplaat Hr2470 #€ 2.83
Koolborstel set Cb-325
073*194074-2Koolborstel set Cb-325€ 2.11
Kohlekasten Zsb
074638500-6Kohlekasten Zsb€ 9.66
Schalter
075650588-6Schalter€ 13.94
Label serienummer
076814963-2Label serienummer€ 2.83
Kabeltule 10
077682566-8Kabeltule 10€ 1.23
Netsnoer 2x1.50 4.0mtr
078695123-3Netsnoer 2x1.50 4.0mtr€ 22.02
Klemstrip
079687260-7Klemstrip€ 1.00
Tapschroef 4x22
080266324-6Tapschroef 4x22€ 1.00
Motorhuisdeksel Hr2230
082419717-8Motorhuisdeksel Hr2230€ 5.30
Tapschroef 4x22
083266324-6Tapschroef 4x22€ 1.00
Tapschroef 4x22
084266324-6Tapschroef 4x22€ 1.00
Stopring E-3
085961017-7Stopring E-3€ 1.00
Geleide Basis Hr2450
086417796-0Geleide Basis Hr2450€ 1.00
Drukveer 4 Hr2450 Zwart
087233344-5Drukveer 4 Hr2450 Zwart€ 1.00
Tapschroef 4X25 Ga7020
088266374-1Tapschroef 4X25 Ga7020€ 1.00
Blokkeerplaat
089163430-7Blokkeerplaat€ 1.45
Tandwiel 10
090227179-4Tandwiel 10€ 18.17
Sluitring 5
091941102-2Sluitring 5€ 1.00
