Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR2651'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

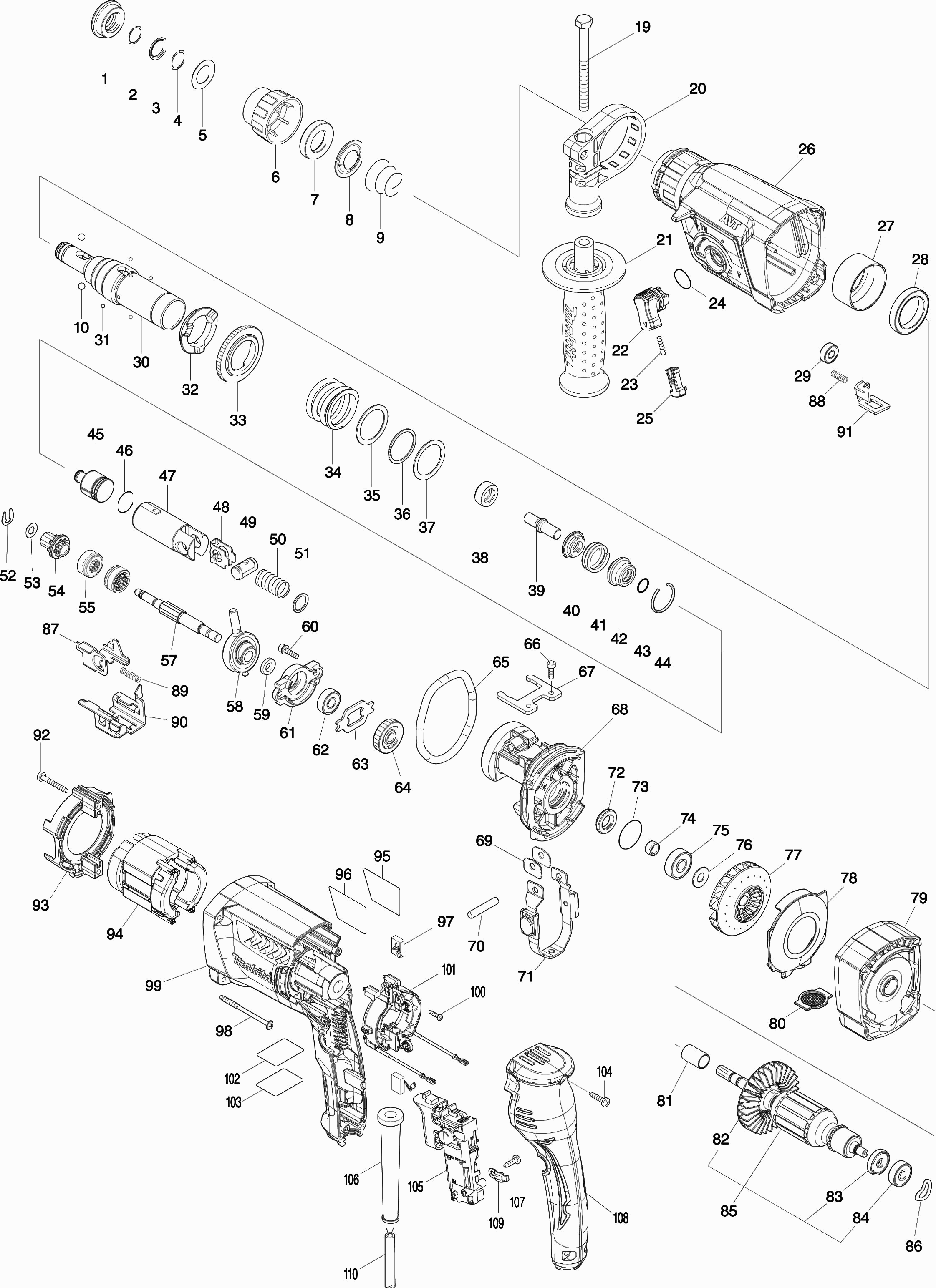

Zeichnungen der Makita HR2651
Teileliste der Makita HR2651
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gummistaubkappe 35 | ||||
| 001 | 286288-8 | 1.20 | 1.43 | |
| Unterlegscheibe 14 | ||||
| 002 | 233989-9 | 1.00 | 1.19 | |
| Niete 16mm | ||||
| 003 | 346834-0 | 1.21 | 1.44 | |
| Sicherungsring 15 | ||||
| 004 | 233992-0 | 1.00 | 1.19 | |
| Unterlegscheibe 17 | ||||
| 005 | 267114-0 | 1.00 | 1.19 | |
| Meißelsperrkappe | ||||
| 006 | 455393-4 | 1.00 | 1.19 | |
| Sperrring 21 | ||||
| 007 | 325813-1 | 1.20 | 1.43 | |
| Führungsring | ||||
| 008 | 346177-0 | 1.00 | 1.19 | |
| Druckfeder 21-29 | ||||
| 009 | 233916-6 | 1.00 | 1.19 | |
| Stahlkugel 7.0 | ||||
| 010 | 216022-2 | 1.00 | 1.19 | |
| Mutternbolzen M8x90mm | ||||
| 019 | 266745-2 | 1.20 | 1.43 | |
| Griffhalterung | ||||
| 020 | 453129-5 | 3.60 | 4.28 | |
| Griff | ||||
| 021 | 158057-6 | 9.60 | 11.42 | |
| MUTTER M8 | ||||
| 021C10 | 931402-8 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 022 | 457709-9 | 1.20 | 1.43 | |
| Druckfeder 3x28mm | ||||
| 023 | 234264-6 | 1.00 | 1.19 | |
| O-Ring 17 | ||||
| 024 | 213278-8 | 1.00 | 1.19 | |
| Verstellknopf komplett | ||||
| 025 | 161656-5 | 1.20 | 1.43 | |
| Getriebegehäuse Hr2651/61 A | ||||
| 026 | 140D00-3 | 12.10 | 14.40 | |
| Öldichtung 25 | ||||
| 026C10 | 213636-8 | 4.80 | 5.71 | |
| Hülse | ||||
| 027 | 331890-3 | 3.60 | 4.28 | |
| Kugellager 6806llu | ||||
| 028 | 211294-4 | 8.40 | 10.00 | |
| Kugellager 606Zz A | ||||
| 029 | 210137-7 | 1.20 | 1.43 | |
| Bohrer/Meißelhalter | ||||
| 030 | 142972-4 | 22.00 | 26.18 | |
| Dichtring 9 | ||||
| 030C10 | 213344-1 | 4.80 | 5.71 | |
| Stahlkugel 3 | ||||
| 031 | 216019-1 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 032 | 332139-4 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 033 | 227360-7 | |||
| Druckfeder 31mm | ||||
| 034 | 234148-8 | 1.20 | 1.43 | |
| Unterlegscheibe 30 | ||||
| 035 | 267153-0 | 1.00 | 1.19 | |
| Sicherungsring spiro30 | ||||
| 036 | 257932-4 | 3.60 | 4.28 | |
| Unterlegscheibe 30 | ||||
| 037 | 267153-0 | 1.00 | 1.19 | |
| Buchse 9b | ||||
| 038 | 325783-4 | 1.20 | 1.43 | |
| Schlagstück "a" | ||||
| 039 | 325789-2 | 1.20 | 1.43 | |
| Ring 10 | ||||
| 040 | 325792-3 | 1.20 | 1.43 | |
| Druckfeder 20 | ||||
| 041 | 234149-6 | 1.20 | 1.43 | |
| O-Ring-Gehäuse "b" | ||||
| 042 | 325793-1 | 3.60 | 4.28 | |
| O-Ring 9 | ||||
| 043 | 213073-6 | 1.20 | 1.43 | |
| Federring 28 | ||||
| 044 | 233979-2 | 1.20 | 1.43 | |
| Presslufthammer | ||||
| 045 | 325784-2 | 3.60 | 4.28 | |
| O-Ring 17.5 | ||||
| 046 | 213258-4 | 2.40 | 2.86 | |
| Kolben-Zylinder | ||||
| 047 | 310345-1 | 8.40 | 10.00 | |
| Führungstafel | ||||
| 048 | 346036-8 | 1.00 | 1.19 | |
| Kolbenstift Hr2440/50 A | ||||
| 049 | 324215-8 | 2.40 | 2.86 | |
| Druckfeder 14 | ||||
| 050 | 234098-7 | 1.00 | 1.19 | |
| Unterlegscheibe 14mm | ||||
| 051 | 267447-3 | 1.00 | 1.19 | |
| Stopring Ext-u6 | ||||
| 052 | 257336-0 | 1.00 | 1.19 | |
| Unterlegscheibe 7 LF1000 A | ||||
| 053 | 267322-3 | 1.00 | 1.19 | |
| Getriebe 10 | ||||
| 054 | 227359-2 | 13.20 | 15.71 | |
| Kupplungsplatte | ||||
| 055 | 310678-4 | 6.00 | 7.14 | |
| Getriebewelle | ||||
| 057 | 326448-1 | 6.00 | 7.14 | |
| Schaukellager 10 | ||||
| 058 | 219023-9 | 23.10 | 27.49 | |
| Unterlegscheibe 8 | ||||
| 059 | 257321-3 | 1.00 | 1.19 | |
| Innensechskantschraube 4x16 | ||||
| 060 | 266437-3 | 1.00 | 1.19 | |
| Lagergehäuse | ||||
| 061 | 310344-3 | 3.60 | 4.28 | |
| Kugellager 608Zz A | ||||
| 062 | 210046-0 | 1.20 | 1.43 | |
| Lagerverriegelung | ||||
| 063 | 285735-6 | 1.20 | 1.43 | |
| Zahnrad 26 | ||||
| 064 | 227719-8 | 3.60 | 4.28 | |
| O-Ring 68 | ||||
| 065 | 213728-3 | 1.20 | 1.43 | |
| Innensechskantschraube 4x12 | ||||
| 066 | 265353-6 | 1.20 | 1.43 | |
| Klemmplatte | ||||
| 067 | 346222-1 | 1.20 | 1.43 | |
| Innenwohnung | ||||
| 068 | 141573-5 | 14.30 | 17.02 | |
| Gewichthalter | ||||
| 069 | 346180-1 | 1.00 | 1.19 | |
| Stift 6 | ||||
| 070 | 256246-8 | 1.00 | 1.19 | |
| Ausgleichsgewicht | ||||
| 071 | 161655-7 | 4.80 | 5.71 | |
| Dichtungsring 12mm | ||||
| 072 | 213678-2 | 6.00 | 7.14 | |
| O-Ring 26 | ||||
| 073 | 213407-3 | 1.20 | 1.43 | |
| Hülse 9 | ||||
| 074 | 262569-4 | 1.20 | 1.43 | |
| Kugellager 629llb | ||||
| 075 | 210042-8 | 2.40 | 2.86 | |
| Unterlegscheibe 9 | ||||
| 076 | 253733-8 | 1.00 | 1.19 | |
| Lüfter 65 | ||||
| 077 | 240182-8 | 6.00 | 7.14 | |
| Distanzplatte | ||||
| 078 | 457711-2 | 1.20 | 1.43 | |
| Lüftergehäuse | ||||
| 079 | 457710-4 | 3.60 | 4.28 | |
| Filter | ||||
| 080 | 457713-8 | 2.40 | 2.86 | |
| Hülse 10 | ||||
| 081 | 262184-4 | 1.00 | 1.19 | |
| Lüfter 65 | ||||
| 082 | 240121-8 | 1.20 | 1.43 | |
| Isolierring | ||||
| 083 | 681652-2 | 1.00 | 1.19 | |
| Kugellager 627ddw | ||||
| 084 | 210045-2 | 3.60 | 4.28 | |
| Anker Hr2650/51 | ||||
| 085 | 515424-2 | 28.60 | 34.03 | |
| BORGRING 15 DLS211Z A | ||||
| 086 | 267804-5 | 1.00 | 1.19 | |
| Sicherungsring 15 Hr2230 A | ||||
| 086 | I55213 | 0.83 | 0.99 | |
| Wechselplatte B | ||||
| 087 | 347230-5 | 2.40 | 2.86 | |
| Druckfeder 4 | ||||
| 088 | 233360-7 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 089 | 234343-0 | 1.00 | 1.19 | |
| Wechselplatte A | ||||
| 090 | 347229-0 | 2.40 | 2.86 | |
| Sperrplatte | ||||
| 091 | 347228-2 | 1.20 | 1.43 | |
| Blechschraube 4x30mm DGA520 | ||||
| 092 | 265B70-0 | 1.00 | 1.19 | |
| Blechschraube 4x30mm DGA520 | ||||
| 092-1 | 265B70-0 | 1.00 | 1.19 | |
| Zwischenplatte | ||||
| 093 | 451527-7 | 1.20 | 1.43 | |
| Feld | ||||
| 094 | 621874-2 | 22.00 | 26.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 095 | 819390-8 | |||
| Namensschild Hr2651 | ||||
| 096 | 853L95-2 | 3.60 | 4.28 | |
| Bürstenset Cb-325 | ||||
| 097 | 194074-2 | 2.40 | 2.86 | |
| Selbstschneidende Schraube Pt4x60 | ||||
| 098 | 266052-3 | 1.20 | 1.43 | |
| Motorgehäuse | ||||
| 099 | 451536-6 | 10.80 | 12.85 | |
| Met.Schraube Ck 3X12Mm Hr2300 | ||||
| 100 | 266556-5 | 1.00 | 1.19 | |
| Kohlekasten Zsb | ||||
| 101 | 632K38-9 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 853M00-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 819389-3 | |||
| TAPSCHR 4X18MM DGA520 A | ||||
| 104 | 265B67-9 | 1.00 | 1.19 | |
| TAPSCHR 4X18MM DGA520 A | ||||
| 104-1 | 265B67-9 | 1.00 | 1.19 | |
| Schalter Tg853Tb Hr2650/51 A | ||||
| 105 | 651090-2 | 17.60 | 20.94 | |
| Kabeltülle 10 | ||||
| 106 | 682566-8 | 1.20 | 1.43 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 107 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 107 | 266385-6 | 0.83 | 0.99 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 107-1 | 265B74-2 | 1.00 | 1.19 | |
| Griffabdeckung | ||||
| 108 | 451528-5 | 4.80 | 5.71 | |
| Zugentlastung | ||||
| 109 | 687682-1 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 110 | 695123-3 | 22.00 | 26.18 | |
| STOFAFZUIGADAPTER MET STOFOPVANG | ||||
| 112 | 136018-6 | 60.00 | 71.40 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113 | 424722-2 | |||
| Durchfuhrung DX15 A | ||||
| 114 | 413A88-1 | 2.20 | 2.62 | |
| Durchfuhrungs-Manschette | ||||
| 114 | 422784-4 | 1.21 | 1.44 | |
| Durchfuhrungs-Manschette | ||||
| 115 | 422784-4 | 1.21 | 1.44 | |
| Innensechskantschraube M6x40mm | ||||
| 116 | 251568-1 | 1.00 | 1.19 | |
| Auffanghalter A | ||||
| 117 | 457730-8 | 2.40 | 2.86 | |
| Abdeckkappe | ||||
| 118 | 457723-5 | 2.40 | 2.86 | |
| Druckknopf B | ||||
| 120 | 457718-8 | 1.00 | 1.19 | |
| Zwischenrohr | ||||
| 121 | 326988-9 | 28.60 | 34.03 | |
| Anschlagbasis B | ||||
| 122 | 457728-5 | 1.20 | 1.43 | |
| Riffelplatte | ||||
| 123 | 457722-7 | 2.40 | 2.86 | |
| Druckfeder 4 | ||||
| 124 | 232386-6 | 1.00 | 1.19 | |
| Platte für Feder | ||||
| 125 | 457721-9 | 1.00 | 1.19 | |
| Druckknopf A | ||||
| 126 | 457717-0 | 1.00 | 1.19 | |
| Sechskantmutter M4 | ||||
| 127 | 931102-0 | 1.00 | 1.19 | |
| Anschlagbasis A | ||||
| 128 | 457719-6 | 1.00 | 1.19 | |
| Schroef,M4x12 | ||||
| 129 | 251314-2 | 1.00 | 1.19 | |
| Schlauch 30D Hr2650/51T P | ||||
| 130 | 245043-7 | 16.50 | 19.64 | |
| Verriegelungsgriff Hr2650/61 A | ||||
| 131 | 458668-0 | 2.40 | 2.86 | |
| Druckfeder 7 | ||||
| 132 | 231316-4 | 1.00 | 1.19 | |
| Gewindeschneidschraube 3x16 | ||||
| 133 | 266130-9 | 1.00 | 1.19 | |
| Motorgehäuse Set | ||||
| 134 | 183G77-3 | 14.30 | 17.02 | |
| Führungsbuchse | ||||
| 135 | 457712-0 | 1.20 | 1.43 | |
| Schlauch 30C HR2650/51T P | ||||
| 136 | 245042-9 | 8.40 | 10.00 | |
| Stift 3 | ||||
| 137 | 256158-5 | 1.20 | 1.43 | |
| Entriegelungshebel | ||||
| 138 | 457720-1 | 1.00 | 1.19 | |
| Motorgehäuse Set | ||||
| 139 | 183G77-3 | 14.30 | 17.02 | |
| Innenrohr WCR 1000 ET-BG | ||||
| 140 | 457724-3 | 1.20 | 1.43 | |
| Schaumgummi B | ||||
| 141 | 457725-1 | 1.00 | 1.19 | |
| STOFBOX MET HEPA FIJNSTOFFILTER | ||||
| 142 | 198981-1 | 21.00 | 24.99 | |
| HEPA FIJNSTOFFILTER VOOR DIVERSE STOFBOXEN | ||||
| 142C10 | 199557-7 | 11.00 | 13.09 | |
