Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR2811F'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

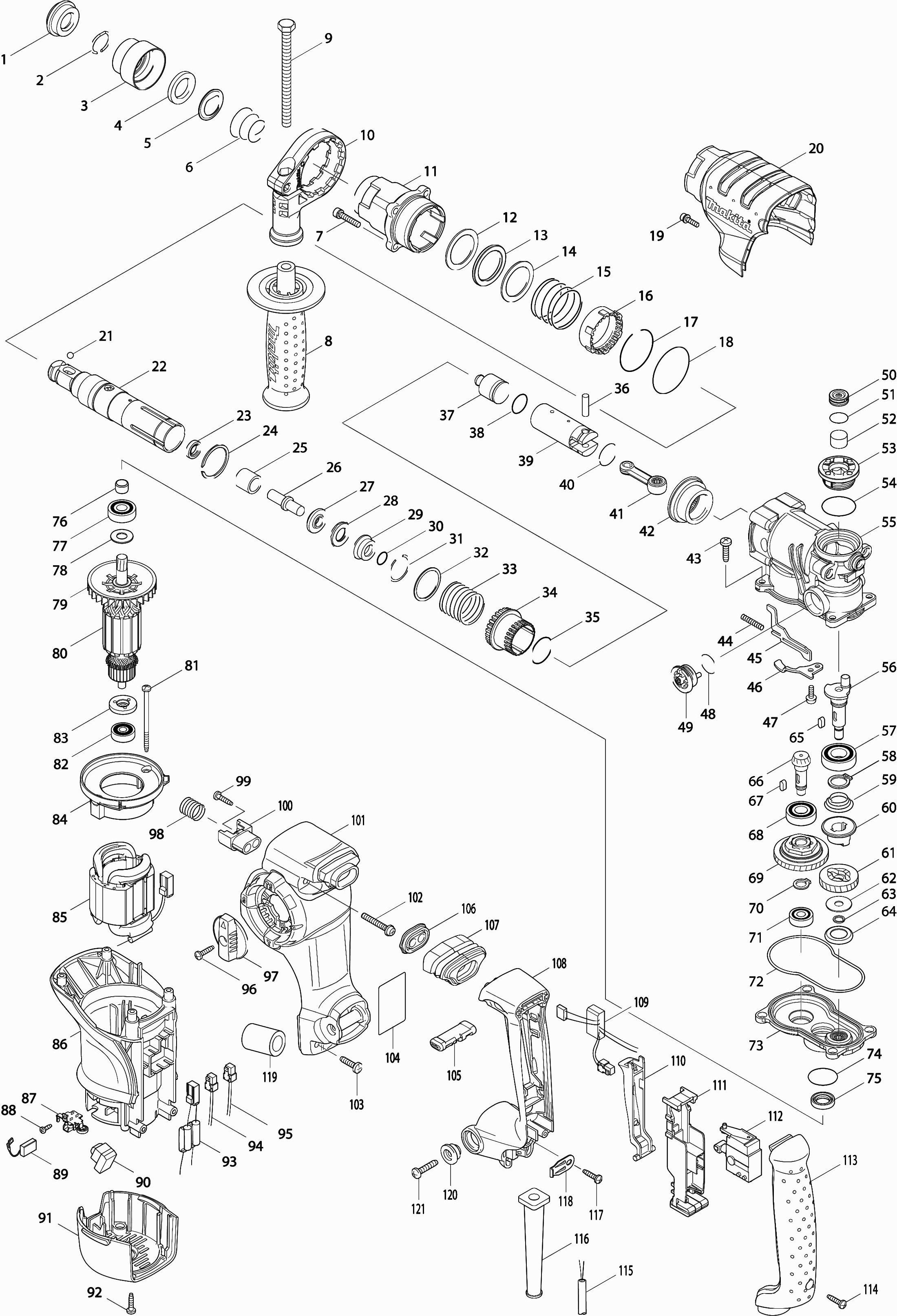

Zeichnungen der Makita HR2811F
Teileliste der Makita HR2811F
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Gummistaubkappe 35 | ||||
| 001* | 286263-4 | 1.20 | 1.43 | |
| Sicherungsscheibe 19 | ||||
| 002 | 233940-9 | 1.20 | 1.43 | |
| Bohrfutterkappe | ||||
| 003 | 417629-9 | 1.20 | 1.43 | |
| Ring 21 | ||||
| 004 | 257241-1 | 1.20 | 1.43 | |
| Führungsring | ||||
| 005 | 345187-4 | 1.20 | 1.43 | |
| Druckfeder 21-29 | ||||
| 006 | 233916-6 | 1.00 | 1.19 | |
| Innensechskantschraube Ck M5x25mm | ||||
| 007 | 922241-7 | 1.00 | 1.19 | |
| Griff | ||||
| 008 | 158057-6 | 9.60 | 11.42 | |
| Mutternschraube M8x110mm | ||||
| 009 | 265495-6 | 1.20 | 1.43 | |
| Griffhalterung | ||||
| 010 | 419975-6 | 3.60 | 4.28 | |
| Zylindergehäuse | ||||
| 011 | 158288-7 | 16.50 | 19.64 | |
| Niete 31 | ||||
| 012 | 267354-0 | 1.00 | 1.19 | |
| Urethanring 31 | ||||
| 013 | 262133-1 | 3.60 | 4.28 | |
| Niete 31 | ||||
| 014 | 267354-0 | 1.00 | 1.19 | |
| Druckfeder 37 | ||||
| 015 | 234020-4 | 1.00 | 1.19 | |
| Sperrbuchse | ||||
| 016 | 419986-1 | 1.20 | 1.43 | |
| Unterlegscheibe 41 | ||||
| 017 | 233952-2 | 1.00 | 1.19 | |
| O-Ring 46 | ||||
| 018 | 213620-3 | 1.20 | 1.43 | |
| Innensechskantschraube 4x16 | ||||
| 019 | 922128-3 | 1.00 | 1.19 | |
| Kurbelgehäusedeckel | ||||
| 020 | 419984-5 | 4.80 | 5.71 | |
| Stahlkugel 7.0 | ||||
| 021* | 216022-2 | 1.00 | 1.19 | |
| Bohrhalter Verv.Hr2811F A | ||||
| 022 | 123191-1 | 59.40 | 70.69 | |
| Dichtring 9 | ||||
| 023 | 213344-1 | 4.80 | 5.71 | |
| Sicherungsring | ||||
| 024 | 961140-8 | 1.20 | 1.43 | |
| Hülse | ||||
| 025 | 331769-8 | 2.40 | 2.86 | |
| Anschläger H60ma/mb | ||||
| 026 | 324669-9 | 2.40 | 2.86 | |
| Ring 10 | ||||
| 027 | 324402-9 | 2.40 | 2.86 | |
| Stoßring | ||||
| 028* | 421955-0 | 1.20 | 1.43 | |
| O-Ring-Gehäuse | ||||
| 029 | 324216-6 | 6.00 | 7.14 | |
| O-Ring 9 | ||||
| 030* | 213073-6 | 1.20 | 1.43 | |
| Federring 28 | ||||
| 031* | 233917-4 | 1.00 | 1.19 | |
| Unterlegscheibe 29 | ||||
| 032 | 267105-1 | 2.40 | 2.86 | |
| Druckfeder 20 | ||||
| 033 | 234021-2 | 1.00 | 1.19 | |
| Fuehrungshuelse | ||||
| 034 | 331770-3 | 24.20 | 28.80 | |
| O-Ring 26 | ||||
| 035 | 213435-8 | 1.00 | 1.19 | |
| Stift 6 | ||||
| 036 | 256099-5 | 2.40 | 2.86 | |
| Presslufthammer | ||||
| 037 | 324733-6 | 2.40 | 2.86 | |
| O-Ring 16 | ||||
| 038* | 213227-5 | 1.20 | 1.43 | |
| Kolben | ||||
| 039 | 331776-1 | 16.50 | 19.64 | |
| Scheibe 21 | ||||
| 040 | 233954-8 | 1.00 | 1.19 | |
| Pleuelstange Hr2811 | ||||
| 041 | 158282-9 | 3.60 | 4.28 | |
| Zahnrad 31 | ||||
| 042 | 227532-4 | 28.60 | 34.03 | |
| Schraube 4x20 | ||||
| 043 | 266420-0 | 1.00 | 1.19 | |
| Druckfeder 4 | ||||
| 044 | 234019-9 | 1.00 | 1.19 | |
| Verbindungsplatte | ||||
| 045 | 345814-3 | 1.00 | 1.19 | |
| Führungstafel | ||||
| 046 | 345815-1 | 1.00 | 1.19 | |
| Schraube 4x12 | ||||
| 047 | 911116-5 | 1.00 | 1.19 | |
| O-Ring 18 | ||||
| 048 | 213262-3 | 1.20 | 1.43 | |
| Verbindungsring Hr2811 | ||||
| 049 | 162256-4 | 1.20 | 1.43 | |
| Filterkappe | ||||
| 050 | 419988-7 | 1.00 | 1.19 | |
| O-Ring 16 | ||||
| 051 | 213218-6 | 1.20 | 1.43 | |
| Filter | ||||
| 052 | 443129-3 | 1.00 | 1.19 | |
| Getriebegehäusedeckel | ||||
| 053 | 419987-9 | 1.20 | 1.43 | |
| O-Ring 30 | ||||
| 054 | 213406-5 | 1.20 | 1.43 | |
| Kurbelgehäuse | ||||
| 055 | 158289-5 | 36.30 | 43.20 | |
| Kurbelwelle Hr2811 | ||||
| 056 | 324793-8 | 9.60 | 11.42 | |
| Kugellager 6002llu | ||||
| 057 | 211232-6 | 8.40 | 10.00 | |
| Sicherungsring S-15 | ||||
| 058 | 961055-9 | 1.00 | 1.19 | |
| Druckfeder 26-26 | ||||
| 059 | 233951-4 | 1.00 | 1.19 | |
| Kupplung | ||||
| 060 | 223167-9 | 4.80 | 5.71 | |
| Zahnrad 29 | ||||
| 061 | 226653-9 | 11.00 | 13.09 | |
| Niete 29 | ||||
| 062 | 267353-2 | 1.00 | 1.19 | |
| Sicherungsring | ||||
| 063 | 961034-7 | 1.00 | 1.19 | |
| Unterlegscheibe 16 | ||||
| 064 | 345818-5 | 1.00 | 1.19 | |
| Federkeil 4 | ||||
| 065 | 254239-9 | 1.20 | 1.43 | |
| Zahnrad 9 | ||||
| 066 | 227524-3 | 14.30 | 17.02 | |
| Federkeil 4 | ||||
| 067 | 254239-9 | 1.20 | 1.43 | |
| Kugellager 6001llu | ||||
| 068 | 211138-8 | 4.80 | 5.71 | |
| Drehmomentbegrenzer | ||||
| 069 | 125386-2 | 41.80 | 49.74 | |
| Sicherungsring S-10 | ||||
| 070 | 257408-1 | 1.20 | 1.43 | |
| Kugellager 608 2rs | ||||
| 071 | 210024-0 | 3.60 | 4.28 | |
| Dichtungsring Hr2811 | ||||
| 072 | 424028-8 | 1.00 | 1.19 | |
| Getriebegehäuse Cpl | ||||
| 073 | 158287-9 | 11.00 | 13.09 | |
| O-Ring 26 | ||||
| 074 | 213407-3 | 1.20 | 1.43 | |
| Dichtungsring 12mm | ||||
| 075 | 213678-2 | 6.00 | 7.14 | |
| Hülse 10 | ||||
| 076 | 331775-3 | 1.20 | 1.43 | |
| Kugellager 6000llu | ||||
| 077 | 210054-1 | 6.00 | 7.14 | |
| Unterlegscheibe 10 | ||||
| 078 | 253171-4 | 1.00 | 1.19 | |
| Ventilator 64 | ||||
| 079 | 240095-3 | 1.20 | 1.43 | |
| Anker | ||||
| 080 | 515294-9 | 39.60 | 47.12 | |
| Gewindeschneidschraube 4x70 | ||||
| 081 | 266325-4 | 1.00 | 1.19 | |
| Kugellager 627ddw | ||||
| 082 | 210045-2 | 3.60 | 4.28 | |
| Isolierring | ||||
| 083 | 681656-4 | 1.00 | 1.19 | |
| Distanzplatte | ||||
| 084 | 419989-5 | 1.20 | 1.43 | |
| Feld | ||||
| 085 | 526584-5 | 26.40 | 31.42 | |
| Motorgehäuse-Set | ||||
| 086 | 419982-9 | 9.60 | 11.42 | |
| Kohlekasten Zsb | ||||
| 087 | 643766-5 | 2.40 | 2.86 | |
| Schraube 3x10 | ||||
| 088 | 266421-8 | 1.00 | 1.19 | |
| Bürstenset Cb-325 | ||||
| 089 | 194074-2 | 2.40 | 2.86 | |
| Lichtschaltkreis | ||||
| 090 | 631754-4 | 8.40 | 10.00 | |
| Unterdeckel | ||||
| 091 | 419983-7 | 3.60 | 4.28 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 092 | 265B67-9 | 1.00 | 1.19 | |
| Kondensator | ||||
| 093 | 638568-2 | 4.80 | 5.71 | |
| Kabelbaum | ||||
| 094 | 638567-4 | 2.40 | 2.86 | |
| Kabelbaum | ||||
| 095 | 638566-6 | 2.40 | 2.86 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 096 | 265B67-9 | 1.00 | 1.19 | |
| Verstellknopf | ||||
| 097 | 158284-5 | 2.40 | 2.86 | |
| Druckfeder 14 | ||||
| 098 | 234022-0 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 099 | 265B67-9 | 1.00 | 1.19 | |
| Federfuhrung | ||||
| 100 | 419995-0 | 1.20 | 1.43 | |
| Abdeckkappe | ||||
| 101 | 419979-8 | 12.10 | 14.40 | |
| Schraube 5x36 | ||||
| 102 | 911258-5 | 1.00 | 1.19 | |
| Schraube 4x20 | ||||
| 103 | 266420-0 | 1.00 | 1.19 | |
| Nameplatte Hr2811f | ||||
| 104 | 863925-7 | 3.60 | 4.28 | |
| L/r verstellhebel | ||||
| 105 | 419992-6 | 1.00 | 1.19 | |
| Staubkappe | ||||
| 106 | 419994-2 | 1.20 | 1.43 | |
| Staubkappe | ||||
| 107 | 424029-6 | 1.20 | 1.43 | |
| Griff | ||||
| 108 | 419978-0 | 6.00 | 7.14 | |
| Stromkreis | ||||
| 109 | 631753-6 | 8.40 | 10.00 | |
| Schalterknopf | ||||
| 110 | 419990-0 | 1.20 | 1.43 | |
| Schalterknopfhalter | ||||
| 111 | 158281-1 | 2.40 | 2.86 | |
| Schalter | ||||
| 112 | 650591-7 | 17.60 | 20.94 | |
| Griffabdeckung | ||||
| 113 | 419980-3 | 8.40 | 10.00 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 114 | 265B67-9 | 1.00 | 1.19 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 115 | 695123-3 | 22.00 | 26.18 | |
| Kabeltülle 10 | ||||
| 116 | 682573-1 | 2.40 | 2.86 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 117 | 265B67-9 | 1.00 | 1.19 | |
| Zugentlastung | ||||
| 118 | 687169-3 | 1.00 | 1.19 | |
| Schwammring | ||||
| 119 | 685722-9 | 2.40 | 2.86 | |
| Kragenbuchse 6 | ||||
| 120 | 313139-3 | 1.20 | 1.43 | |
| Gewindeschneidschraube 5X25 | ||||
| 121 | 266041-8 | 1.00 | 1.19 | |
