Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR3000C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

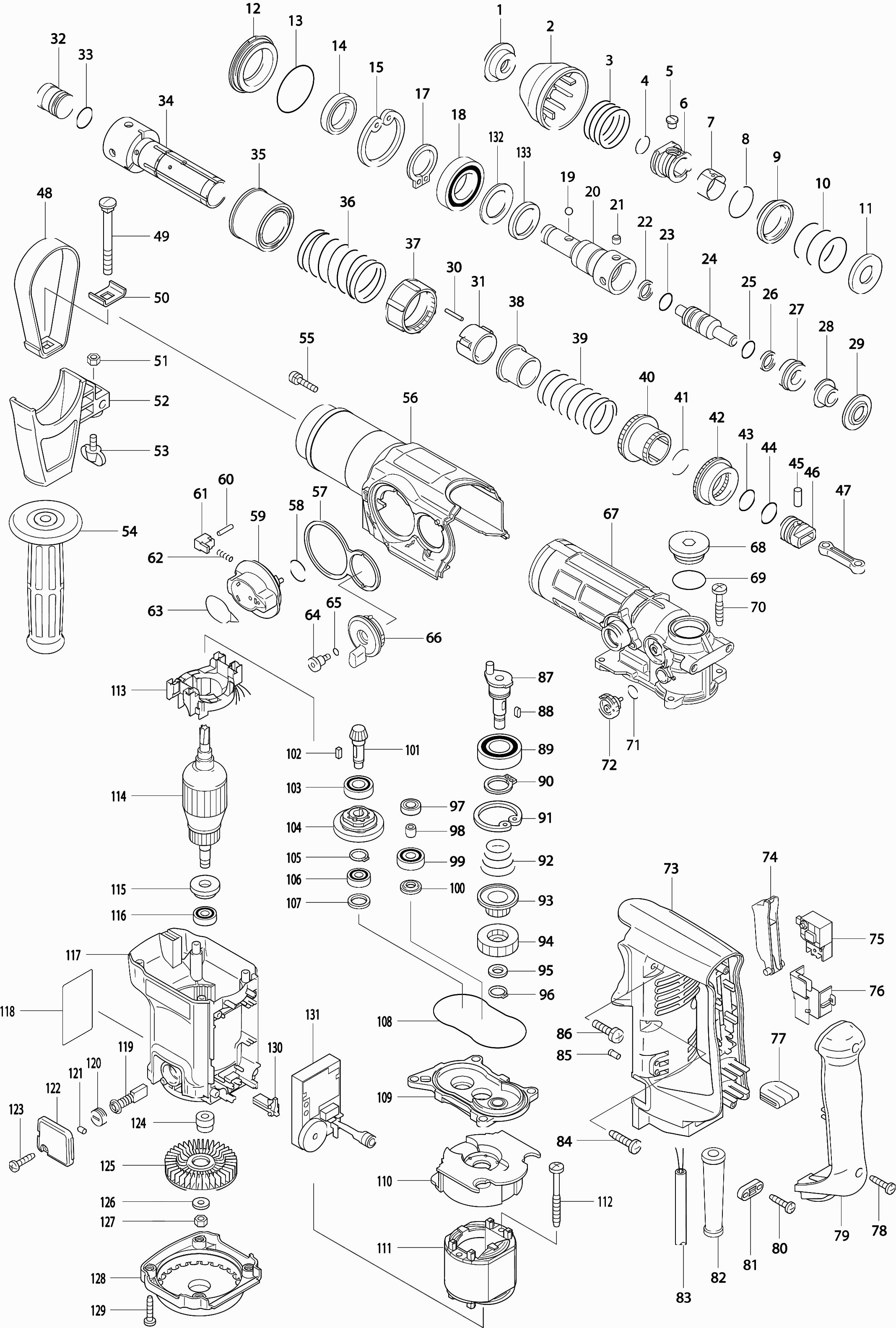

Zeichnungen der Makita HR3000C
Teileliste der Makita HR3000C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Dichtkappe 40 | ||||
| 001* | 286253-7 | 1.20 | 1.43 | |
| Meißelsperrkappe | ||||
| 002 | 417027-7 | 3.60 | 4.28 | |
| Druckfeder 38 | ||||
| 003 | 233203-3 | 1.20 | 1.43 | |
| Sicherungsscheibe 16 | ||||
| 004 | 231979-6 | 1.00 | 1.19 | |
| Stift 8 | ||||
| 005 | 256447-8 | 2.40 | 2.86 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 006 | 323820-8 | |||
| Blattfeder 26 neu | ||||
| 007 | 232190-3 | 2.40 | 2.86 | |
| Sicherungsring 30,5 | ||||
| 008 | 231936-4 | 1.00 | 1.19 | |
| Federfuhrung | ||||
| 009 | 323819-3 | 3.60 | 4.28 | |
| Druckfeder 35 neu | ||||
| 010 | 233234-2 | 1.00 | 1.19 | |
| Führungsring | ||||
| 011 | 344841-7 | 2.40 | 2.86 | |
| Abdichtring Hr3000C | ||||
| 012 | 417015-4 | 3.60 | 4.28 | |
| O-Ring 46 | ||||
| 013 | 213615-6 | 1.20 | 1.43 | |
| Keerring 28 Hr3000C | ||||
| 014 | 213436-6 | 3.60 | 4.28 | |
| Sicherungsring R-52 | ||||
| 015 | 962251-2 | 2.40 | 2.86 | |
| Sprengring S-28 | ||||
| 017 | 961108-4 | 1.20 | 1.43 | |
| Kugellager 60/28Llu | ||||
| 018 | 211422-1 | 11.00 | 13.09 | |
| Stahlkugel 7.0 | ||||
| 019 | 216022-2 | 1.00 | 1.19 | |
| Bohrhalter | ||||
| 020 | 323912-3 | 63.80 | 75.92 | |
| Stift 8 | ||||
| 021 | 256293-9 | 1.20 | 1.43 | |
| Fluoridring 20 | ||||
| 022* | 213321-3 | 8.40 | 10.00 | |
| O-Ring 15 | ||||
| 023* | 213228-3 | 1.00 | 1.19 | |
| Schlagbolzen | ||||
| 024 | 323913-1 | 10.80 | 12.85 | |
| O-Ring 15 | ||||
| 025* | 213228-3 | 1.00 | 1.19 | |
| Fluoridring 20 | ||||
| 026* | 213321-3 | 8.40 | 10.00 | |
| Gummiring 13 | ||||
| 027 | 421830-0 | 7.20 | 8.57 | |
| Buchse 12 Hr3000C | ||||
| 028 | 331555-7 | 4.80 | 5.71 | |
| Unterlegscheibe 19 | ||||
| 029 | 267753-6 | 6.00 | 7.14 | |
| Stift 2,5 | ||||
| 030 | 256176-3 | 1.00 | 1.19 | |
| Pinhalter | ||||
| 031 | 418023-8 | 2.40 | 2.86 | |
| Presslufthammer | ||||
| 032 | 323936-9 | 8.40 | 10.00 | |
| O-Ring 18 | ||||
| 033* | 213274-6 | 1.20 | 1.43 | |
| Zylinder 25 | ||||
| 034 | 331559-9 | 139.70 | 166.24 | |
| Buchse 50 Hr3000C * | ||||
| 035 | 331563-8 | 13.20 | 15.71 | |
| Druckfeder 40 Hr3000C * | ||||
| 036 | 233253-8 | 1.20 | 1.43 | |
| Sperrbuchse | ||||
| 037 | 417020-1 | 3.60 | 4.28 | |
| Unterlegscheibe 29 Hr3000C * | ||||
| 038 | 331557-3 | 9.60 | 11.42 | |
| Druckfeder 34 Hr3000C * | ||||
| 039 | 233254-6 | 2.40 | 2.86 | |
| Hülse | ||||
| 040 | 331558-1 | 23.10 | 27.49 | |
| O-Ring 26 | ||||
| 041* | 213435-8 | 1.00 | 1.19 | |
| Zahnrad 37 | ||||
| 042 | 226783-6 | 38.50 | 45.82 | |
| O-Ring 18 | ||||
| 043* | 213274-6 | 1.20 | 1.43 | |
| O-Ring 18 | ||||
| 044* | 213274-6 | 1.20 | 1.43 | |
| Stift 7 | ||||
| 045 | 256292-1 | 2.40 | 2.86 | |
| Kolben | ||||
| 046 | 417021-9 | 6.00 | 7.14 | |
| Stange | ||||
| 047 | 417016-2 | 2.40 | 2.86 | |
| Griff-Feder 63 | ||||
| 048 | 344811-6 | 6.00 | 7.14 | |
| Handgriffschraube 8x80 | ||||
| 049 | 266163-4 | 3.60 | 4.28 | |
| Platte | ||||
| 050 | 344492-6 | 2.40 | 2.86 | |
| Sechskantmutter M6 | ||||
| 051 | 931302-2 | 1.00 | 1.19 | |
| Seitengriffbasis 63 | ||||
| 052 | 417026-9 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 251858-2 | |||
| Griff 36 Hm0830T | ||||
| 054 | 158131-0 | 13.20 | 15.71 | |
| Schraube 4x12 | ||||
| 055 | 911116-5 | 1.00 | 1.19 | |
| Kurbelgehäusedeckel | ||||
| 056 | 151697-9 | 18.70 | 22.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 056A | 816356-9 | |||
| Dichtung | ||||
| 057 | 421704-5 | 3.60 | 4.28 | |
| O-Ring 20 | ||||
| 058 | 213304-3 | 1.00 | 1.19 | |
| Umschaltknopf | ||||
| 059 | 151693-7 | 6.00 | 7.14 | |
| Stift 4 | ||||
| 060 | 256219-1 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 061 | 417018-8 | 2.40 | 2.86 | |
| Druckfeder 2.4 | ||||
| 062 | 233188-3 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 063 | 816329-2 | |||
| Innensechskantschraube 5 | ||||
| 064 | 265077-4 | 3.60 | 4.28 | |
| O-Ring 4 | ||||
| 065 | 213023-1 | 1.00 | 1.19 | |
| Schalterknopf | ||||
| 066 | 151694-5 | 7.20 | 8.57 | |
| Kurbelgehäuse | ||||
| 067 | 151709-8 | 77.00 | 91.63 | |
| Öldeckel | ||||
| 068 | 416124-6 | 2.40 | 2.86 | |
| O-Ring 30 | ||||
| 069 | 213406-5 | 1.20 | 1.43 | |
| Gewindeschraube Pt 5x30 | ||||
| 070 | 266173-1 | 1.00 | 1.19 | |
| O-Ring 10 | ||||
| 071 | 213070-2 | 1.00 | 1.19 | |
| Zahnrad 21 | ||||
| 072 | 151758-5 | 4.80 | 5.71 | |
| Hinterhandgriff Hr3000C * | ||||
| 073 | 417014-6 | 17.60 | 20.94 | |
| Schaltergriff | ||||
| 074 | 416284-4 | 2.40 | 2.86 | |
| Schalter Sw-131 | ||||
| 075 | 651922-3 | 11.00 | 13.09 | |
| Draht Halter | ||||
| 076 | 416126-2 | 2.40 | 2.86 | |
| Schwamm | ||||
| 077 | 421583-1 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 078 | 265A48-7 | 1.00 | 1.19 | |
| Rückhandgriffdeckel Hr3000C* | ||||
| 079 | 417028-5 | 19.80 | 23.56 | |
| Gewindebohrer 4x18 | ||||
| 080 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 081 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 081 | 687124-5 | 1.00 | 1.19 | |
| Kabeltülle 10 | ||||
| 082 | 682560-0 | 2.40 | 2.86 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 083 | 695123-3 | 22.00 | 26.18 | |
| Gewindeschraube 5x20 | ||||
| 084 | 266021-4 | 1.20 | 1.43 | |
| Acrylstift | ||||
| 085 | 416285-2 | 1.00 | 1.19 | |
| Schraube Vk 20mm | ||||
| 086 | 911233-1 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 087 | 323915-7 | |||
| Federkeil 4 | ||||
| 088 | 254239-9 | 1.20 | 1.43 | |
| Kugellager 6004llu | ||||
| 089 | 211332-2 | 7.20 | 8.57 | |
| Sicherungsring S-20 | ||||
| 090 | 961060-6 | 1.00 | 1.19 | |
| Sicherungsring R-42 | ||||
| 091 | 962211-4 | 2.40 | 2.86 | |
| Konische Druckfeder 21-31 | ||||
| 092 | 231991-6 | 1.20 | 1.43 | |
| Kupplung | ||||
| 093 | 223130-2 | 16.50 | 19.64 | |
| Zahnrad 34 | ||||
| 094 | 226514-3 | 13.20 | 15.71 | |
| Unterlegscheibe 10 | ||||
| 095 | 253878-2 | 1.00 | 1.19 | |
| Sicherungsring S-10 | ||||
| 096 | 257408-1 | 1.20 | 1.43 | |
| Keerring 10 | ||||
| 097 | 213071-0 | 7.20 | 8.57 | |
| Hülse 10 | ||||
| 098 | 331564-6 | 6.00 | 7.14 | |
| Kugellager 6000lu | ||||
| 099 | 210058-3 | 4.80 | 5.71 | |
| Unterlegscheibe 10 | ||||
| 100 | 253171-4 | 1.00 | 1.19 | |
| Getriebe 10 | ||||
| 101 | 226782-8 | 12.10 | 14.40 | |
| Federkeil 4 | ||||
| 102 | 254202-2 | 1.00 | 1.19 | |
| Kugellager 6001llu | ||||
| 103 | 211138-8 | 4.80 | 5.71 | |
| Drehmomentbegrenzer | ||||
| 104 | 152955-6 | 62.70 | 74.61 | |
| Sicherungsring S-10 | ||||
| 105 | 257408-1 | 1.20 | 1.43 | |
| Kugellager 608 2rs | ||||
| 106 | 210024-0 | 3.60 | 4.28 | |
| Dünne Unterlegscheibe 15 | ||||
| 107 | 253314-8 | 1.00 | 1.19 | |
| Dichtung, Gummi | ||||
| 108 | 421702-9 | 2.40 | 2.86 | |
| Getriebegehaeuse | ||||
| 109 | 151695-3 | 34.10 | 40.58 | |
| Zwischenplatte | ||||
| 110 | 417010-4 | 4.80 | 5.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 111 | 634348-4 | |||
| Schraube 5x50mm | ||||
| 112 | 266046-8 | 3.60 | 4.28 | |
| Sperrblock | ||||
| 113 | 632933-7 | 6.00 | 7.14 | |
| Anker | ||||
| 114 | 513518-7 | 68.20 | 81.16 | |
| Sechskantmutter 6x10 | ||||
| 114A | 252153-3 | 1.00 | 1.19 | |
| Isolierring | ||||
| 115 | 681650-6 | 6.00 | 7.14 | |
| Kugellager 608ddw | ||||
| 116 | 210005-4 | 4.80 | 5.71 | |
| Motorgehäuse | ||||
| 117 | 151840-0 | 34.10 | 40.58 | |
| Kabelbaum Hr3000C * | ||||
| 117A | 632925-6 | 1.20 | 1.43 | |
| Kohlebürstenhalter 5X11 A | ||||
| 117B | 644501-4 | 2.40 | 2.86 | |
| Kohlekasten Zsb | ||||
| 117C | 643757-6 | 8.40 | 10.00 | |
| Typenschild | ||||
| 118 | 851772-8 | 1.39 | 1.65 | |
| Kohlebürstensatz CB-327 A | ||||
| 119* | 195003-8 | 8.21 | 9.77 | |
| Kohleburstenkappe | ||||
| 120 | 643515-0 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 121 | 263002-9 | 1.00 | 1.19 | |
| Kohlebürstenschutzkappe | ||||
| 122 | 417024-3 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 123 | 265A48-7 | 1.00 | 1.19 | |
| Busch 7 | ||||
| 124 | 324261-1 | 2.40 | 2.86 | |
| Unterlegscheibe 7 | ||||
| 124A | 253133-2 | 1.00 | 1.19 | |
| Lüfter 70 | ||||
| 125 | 241863-7 | 8.40 | 10.00 | |
| Sicherungsscheibe 6x12mm | ||||
| 126 | 941151-9 | 1.00 | 1.19 | |
| Sechskantmutter 6x10 | ||||
| 127 | 252153-3 | 1.00 | 1.19 | |
| Hintere Abdeckung | ||||
| 128 | 417012-0 | 9.60 | 11.42 | |
| Gewindebohrer 4x18 | ||||
| 129 | 265A48-7 | 1.00 | 1.19 | |
| Befestigungsstab | ||||
| 130 | 417017-0 | 2.40 | 2.86 | |
| Geschwindigkeitsregelkreis | ||||
| 131 | 631369-7 | 40.70 | 48.43 | |
| Dünne Unterlegscheibe 28 | ||||
| 132 | 267088-5 | 3.60 | 4.28 | |
| Kunststoffring 28 Hr3000C | ||||
| 133 | 262088-0 | 2.40 | 2.86 | |
| Unterlegscheibe 7 | ||||
| 134 | 253133-2 | 1.00 | 1.19 | |
