Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR3012FC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

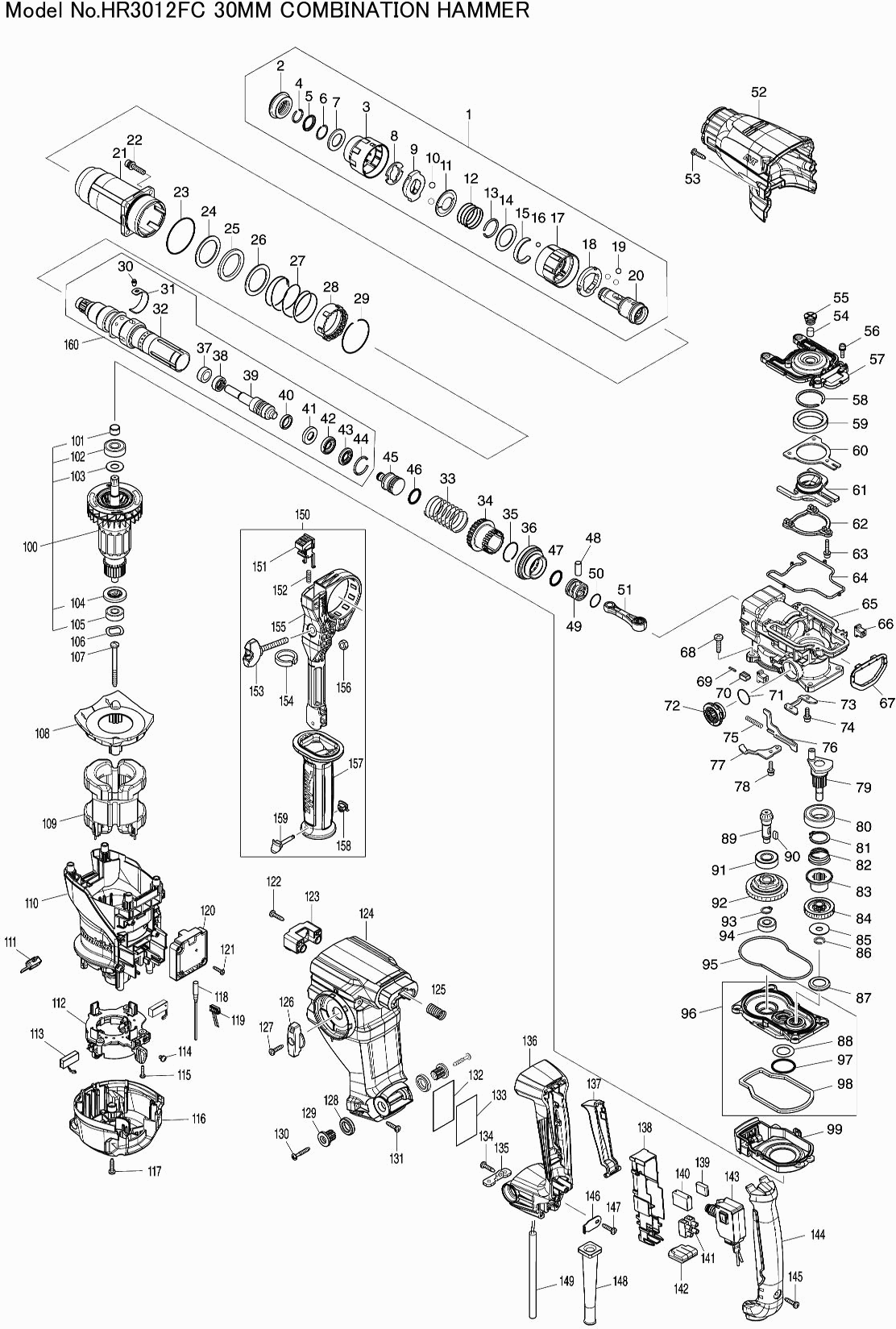

Zeichnungen der Makita HR3012FC
Teileliste der Makita HR3012FC
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Boor/beitelhouder HR3012FC | ||||
| 001 | 127219-7 | 28.00 | 33.32 | |
| Gummistaubkappe 35 | ||||
| 001 | 286288-8 | 0.83 | 0.99 | |
| Bohrfutterkappe HR3001/11C | ||||
| 002 | 459685-3 | 1.32 | 1.57 | |
| Adfdeckkappe HR3012FC | ||||
| 002 | 422570-3 | 0.83 | 0.99 | |
| Bohrfutterabdeckkappe HR3012FC | ||||
| 003 | 459162-5 | 4.44 | 5.28 | |
| Unterlegscheibe 14 | ||||
| 003 | 233989-9 | 0.83 | 0.99 | |
| Unterlegscheibe 14 | ||||
| 004 | 233989-9 | 0.83 | 0.99 | |
| Niete 16mm | ||||
| 004 | 346834-0 | 0.83 | 0.99 | |
| Unterlegscheibe 16 | ||||
| 005 | 346221-3 | 0.83 | 0.99 | |
| Sicherungsring 15 | ||||
| 005 | 233992-0 | 0.83 | 0.99 | |
| Unterlegscheibe 17 HR3001/11 | ||||
| 006 | 327269-4 | 3.97 | 4.72 | |
| Sicherungsring 15 | ||||
| 006 | 233992-0 | 0.83 | 0.99 | |
| 17mm Niet HR3012FC | ||||
| 007 | 253467-3 | 1.00 | 1.19 | |
| Stahlkugel 7.0 | ||||
| 007 | 216022-2 | 0.83 | 0.99 | |
| Platte HR3012FC | ||||
| 008 | 347687-0 | 0.83 | 0.99 | |
| Stopper HR3012FC | ||||
| 009 | 310926-1 | 5.70 | 6.78 | |
| Druckfeder 21-34 HR3001/11 | ||||
| 009 | 232503-8 | 0.83 | 0.99 | |
| Stahlkugel 7.0 | ||||
| 010 | 216022-2 | 0.83 | 0.99 | |
| Führungsscheibe HR3012FC | ||||
| 011 | 347745-2 | 1.20 | 1.43 | |
| Druckfeder 26 HR3012FC | ||||
| 012 | 232554-1 | 0.83 | 0.99 | |
| Sperrring 21 | ||||
| 013 | 233924-7 | 0.83 | 0.99 | |
| Unterlegscheibe 24mm HR3012FC | ||||
| 014 | 253468-1 | 0.83 | 0.99 | |
| Blattfeder HR3012FC | ||||
| 015 | 232555-9 | 0.83 | 0.99 | |
| Stahlkugel 5.0 | ||||
| 016 | 216018-3 | 0.83 | 0.99 | |
| Abdeckkappe A HR3012FC | ||||
| 017 | 459159-4 | 5.09 | 6.06 | |
| Austauschring A HR3012FC | ||||
| 018 | 347496-7 | 6.41 | 7.63 | |
| Stahlkugel 6 | ||||
| 019 | 216030-3 | 0.83 | 0.99 | |
| Werkzeughalter HR3012FC | ||||
| 020 | 327264-4 | 12.19 | 14.51 | |
| Zylindergehäuse HR3001/11C | ||||
| 021 | 140J35-0 | 13.82 | 16.45 | |
| Öldichtung 25 | ||||
| 021C10 | 213636-8 | 3.96 | 4.71 | |
| Öldichtung 25 | ||||
| 021-C10 | 213636-8 | 3.96 | 4.71 | |
| Inbusschraube M5x25mm HR3011FC | ||||
| 022 | 266793-1 | 0.83 | 0.99 | |
| O-Ring 46 | ||||
| 023 | 213620-3 | 0.83 | 0.99 | |
| Niete 31 | ||||
| 024 | 267354-0 | 0.83 | 0.99 | |
| Gummiring 31 HR3001/11C | ||||
| 025 | 422493-5 | 1.39 | 1.65 | |
| Niete 31 | ||||
| 026 | 267354-0 | 0.83 | 0.99 | |
| Druckfeder 37 HR3001/11 | ||||
| 027 | 232496-9 | 0.83 | 0.99 | |
| Sperrbuchse | ||||
| 028 | 419986-1 | 1.02 | 1.21 | |
| Unterlegscheibe 41 | ||||
| 029 | 233952-2 | 0.83 | 0.99 | |
| Kragenstift 4 HR3011FC | ||||
| 030 | 256598-7 | 0.98 | 1.17 | |
| Blattfeder HR3011FC | ||||
| 031 | 347501-0 | 0.83 | 0.99 | |
| Werkzeugführung HR3012FC | ||||
| 032 | 327272-5 | 30.70 | 36.53 | |
| Bohr-Meißelhalter HR3011FC | ||||
| 032 | 327277-5 | 30.69 | 36.52 | |
| Druckfeder 27 HR3001/11 | ||||
| 033 | 232497-7 | 0.83 | 0.99 | |
| Führungshülse HR3001/11 | ||||
| 034 | 327276-7 | 7.22 | 8.59 | |
| Sperrfeder 24 HR3001/11 | ||||
| 035 | 232501-2 | 0.83 | 0.99 | |
| Zahnrad 31 A HR3001/11 | ||||
| 036 | 226868-8 | 17.38 | 20.68 | |
| Bus 11 HR3011FC | ||||
| 037 | 327515-5 | 1.26 | 1.50 | |
| Unterlegscheibe 11 HR3011FC | ||||
| 038 | 327516-3 | 1.39 | 1.65 | |
| Schlagbolzen A HR3011FC | ||||
| 039 | 140S89-1 | 12.19 | 14.51 | |
| Schlagteil HR3012FC | ||||
| 039 | 140S90-6 | 11.84 | 14.09 | |
| Dichtring 12 HR3011FC | ||||
| 040 | 213880-7 | 1.66 | 1.98 | |
| Unterlegscheibe 11 HR3011FC | ||||
| 041 | 327268-6 | 1.20 | 1.43 | |
| Stoßring 12 | ||||
| 042 | 424267-0 | 1.18 | 1.40 | |
| Unterlegscheibe 11 HR3011FC | ||||
| 043 | 327271-7 | 1.18 | 1.40 | |
| Scheibe 21 | ||||
| 044 | 231987-7 | 0.83 | 0.99 | |
| Schlagstück HR3001/11 | ||||
| 045 | 327266-0 | 3.12 | 3.71 | |
| O-Ring 16 HR3001/11 | ||||
| 046 | 213881-5 | 3.12 | 3.71 | |
| O-Ring 16 HR3001/11 | ||||
| 047 | 213881-5 | 3.12 | 3.71 | |
| Pin 7 HR3001/11 | ||||
| 048 | 268122-4 | 0.83 | 0.99 | |
| Kolben HR3001/11 | ||||
| 049 | 319807-6 | 4.45 | 5.30 | |
| O-Ring 16 | ||||
| 050 | 213226-7 | 0.98 | 1.17 | |
| Pleuel HR3001/11 | ||||
| 051 | 140J36-8 | 3.96 | 4.71 | |
| Zylinderkappe HR3011/12 | ||||
| 052 | 459167-5 | 6.38 | 7.59 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 053 | 266326-2 | |||
| Dämpfungsfilz | ||||
| 054 | 443153-6 | 0.83 | 0.99 | |
| Filterkappe HR3001/11 | ||||
| 055 | 459180-3 | 0.83 | 0.99 | |
| Sechskantschraube | ||||
| 056 | 922123-3 | 0.83 | 0.99 | |
| Kurbelgehäusedeckel HR3011/12 | ||||
| 057 | 319802-6 | 6.38 | 7.59 | |
| Sicherungsring | ||||
| 058 | 961140-8 | 0.83 | 0.99 | |
| Kugellager 6806ddw | ||||
| 059 | 211423-9 | 3.96 | 4.71 | |
| Lagersicherungsring B HR3001/11 | ||||
| 060 | 347500-2 | 1.18 | 1.40 | |
| Ausgleichsgewicht HR3001/11 | ||||
| 061 | 140J31-8 | 36.05 | 42.90 | |
| Ausgleichshalter HR3001/11 | ||||
| 062 | 310927-9 | 2.71 | 3.22 | |
| Innensechskantbolzen M4x20mm | ||||
| 063 | 266948-8 | 0.83 | 0.99 | |
| Dichtungsring B HR3001/11 | ||||
| 064 | 459182-9 | 1.00 | 1.19 | |
| Kurbelgehäuse cpl HR3001/11 | ||||
| 065 | 140J33-4 | 23.06 | 27.44 | |
| Montagebuchse | ||||
| 066 | 455165-7 | 0.83 | 0.99 | |
| Stoßkissen HR3001/11 | ||||
| 067 | 422492-7 | 1.20 | 1.43 | |
| Schraube 4x20 | ||||
| 068 | 266420-0 | 0.83 | 0.99 | |
| Gewindeschraube 5x20 | ||||
| 068-1 | 266021-4 | 0.83 | 0.99 | |
| Druckfeder 2 HR3001/11 | ||||
| 069 | 232499-3 | 0.83 | 0.99 | |
| Druckplatte HR3001/11 | ||||
| 070 | 310929-5 | 0.83 | 0.99 | |
| O-Ring 18 | ||||
| 071 | 213262-3 | 0.98 | 1.17 | |
| Kupplungsplatte HR3001/11 | ||||
| 072 | 459175-6 | 1.39 | 1.65 | |
| Lagersicherungsscheibe A HR3001/11 | ||||
| 073 | 347497-5 | 0.83 | 0.99 | |
| Sechskantschraube | ||||
| 074 | 922123-3 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 075 | 234019-9 | 0.83 | 0.99 | |
| Verbindungsplatte | ||||
| 076 | 345814-3 | 0.83 | 0.99 | |
| Führungstafel HR3001/11 | ||||
| 077 | 347498-3 | 0.83 | 0.99 | |
| Sechskantschraube | ||||
| 078 | 922123-3 | 0.83 | 0.99 | |
| Kurbelwelle cpl HR3001/11 | ||||
| 079 | 140M22-7 | 10.50 | 12.50 | |
| Kugellager 6904 | ||||
| 080 | 211323-3 | 8.21 | 9.77 | |
| Sicherungsring S-20 | ||||
| 081 | 961060-6 | 0.83 | 0.99 | |
| Druckfeder 21-26 HR3001/11 | ||||
| 082 | 232498-5 | 0.83 | 0.99 | |
| Kupplung HR3001/11 | ||||
| 083 | 327273-3 | 3.12 | 3.71 | |
| Zahnrad 31 B HR3001/11 | ||||
| 084 | 226869-6 | 7.22 | 8.59 | |
| Niete 29 | ||||
| 085 | 267353-2 | 0.83 | 0.99 | |
| Sicherungsring | ||||
| 086 | 961034-7 | 0.83 | 0.99 | |
| Unterlegscheibe 16 | ||||
| 087 | 345818-5 | 0.83 | 0.99 | |
| 16 * Unterlegscheibe | ||||
| 088 | 253749-3 | 0.83 | 0.99 | |
| Zahnrad 8 HR3001/11 | ||||
| 089 | 226867-0 | 9.24 | 11.00 | |
| Federkeil 4 | ||||
| 090 | 254239-9 | 0.98 | 1.17 | |
| Kugellager 6001dw | ||||
| 091 | 211131-2 | 9.24 | 11.00 | |
| Drehmomentbegrenzer | ||||
| 092 | 125386-2 | 41.77 | 49.71 | |
| Sicherungsring S-10 | ||||
| 093 | 257408-1 | 0.83 | 0.99 | |
| Kugellager 608ddw | ||||
| 094 | 210005-4 | 4.45 | 5.30 | |
| Dichtungsring A HR3001/11 | ||||
| 095 | 459181-1 | 0.83 | 0.99 | |
| Getriebegehäuse HR3011/12 | ||||
| 096 | 136330-4 | 12.22 | 14.54 | |
| O-Ring 26 | ||||
| 097 | 213407-3 | 1.18 | 1.40 | |
| Schaumgummi HR3011FC | ||||
| 098 | 459183-7 | 0.83 | 0.99 | |
| Luftansaugung HR3001/12 | ||||
| 099 | 140J32-6 | 5.71 | 6.79 | |
| Anker HR3011/12 | ||||
| 100 | 515448-8 | 44.96 | 53.50 | |
| Hülse 10 | ||||
| 101 | 331775-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 211097-6 | |||
| Unterlegscheibe 10 | ||||
| 103 | 253171-4 | 0.83 | 0.99 | |
| Isolierring | ||||
| 104 | 681644-1 | 0.83 | 0.99 | |
| Kugellager 608ddw | ||||
| 105 | 210005-4 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 106 | 267804-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 266329-6 | |||
| Zwischenplatte HR3001/11 | ||||
| 108 | 459172-2 | 1.18 | 1.40 | |
| Feld HR3001 | ||||
| 109 | 621899-6 | 25.36 | 30.18 | |
| Motorgehäuse HR3011/12 | ||||
| 110 | 459158-6 | 10.50 | 12.50 | |
| LED-Schaltkreis HR3001/11 | ||||
| 111 | 620C43-0 | 4.45 | 5.30 | |
| Kohlenbürstenhalter HR3001/11 | ||||
| 112 | 632N59-9 | 13.82 | 16.45 | |
| Koolborstel CB351 HR3011FC A | ||||
| 113 | 197244-2 | 6.38 | 7.59 | |
| Schraube 3.5X5 * | ||||
| 114 | 652044-2 | 0.83 | 0.99 | |
| Schraube M3x14 | ||||
| 115 | 266404-8 | 0.83 | 0.99 | |
| Rückabdeckung HR3011/12 | ||||
| 116 | 459169-1 | 5.06 | 6.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 117 | 266326-2 | |||
| Kabelbaum HR3011/12 | ||||
| 118 | 632P88-4 | 1.00 | 1.19 | |
| Kabelbaum HR3011/12 | ||||
| 119 | 632P89-2 | 2.02 | 2.40 | |
| Controller HR3011/12 | ||||
| 120 | 620C41-4 | 38.72 | 46.08 | |
| Schraube M3x14 | ||||
| 121 | 266404-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 122 | 266326-2 | |||
| Handgriffbuchse HR3001/11 | ||||
| 123 | 140M21-9 | 0.89 | 1.06 | |
| Gummistift 6 | ||||
| 123C10 | 263005-3 | 0.83 | 0.99 | |
| Gummistift 6 | ||||
| 123-C10 | 263005-3 | 0.83 | 0.99 | |
| Handgriffbasis HR3011/12 | ||||
| 124 | 459161-7 | 6.55 | 7.79 | |
| Druckfeder 10 HR3001/11 | ||||
| 125 | 232500-4 | 0.83 | 0.99 | |
| Wechselschalter HR3001/11 | ||||
| 126 | 459174-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 127 | 266326-2 | |||
| Pufferring HR001G | ||||
| 128 | 459184-5 | 0.83 | 0.99 | |
| Schulterstift 5 HR3001/11 | ||||
| 129 | 459176-4 | 0.83 | 0.99 | |
| Selbstschneidende Schraube Pf 5x25 | ||||
| 130 | 266459-3 | 0.83 | 0.99 | |
| Gewindeschneidschraube 5X25 | ||||
| 130-1 | 266041-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 266326-2 | |||
| Namensschild HR3011FC | ||||
| 132 | 856V77-3 | 2.71 | 3.22 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 133 | 818U61-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 134 | 266326-2 | |||
| Sperrplatte HR3001/11 | ||||
| 135 | 347502-8 | 1.39 | 1.65 | |
| Handgriff HR3001/11 | ||||
| 136 | 459164-1 | 4.45 | 5.30 | |
| Schalterhebel HR3001/11 | ||||
| 137 | 459177-2 | 0.98 | 1.17 | |
| Schalterhalter HR3001/11 | ||||
| 138 | 459178-0 | 1.39 | 1.65 | |
| Anlaufwiderstand | ||||
| 139 | 646755-9 | 1.67 | 1.99 | |
| Kondensator 0,22uF | ||||
| 140 | 645190-8 | 2.36 | 2.81 | |
| Klemmstein | ||||
| 141 | 654531-7 | 2.10 | 2.50 | |
| Puffer HR3001/11 | ||||
| 142 | 424031-9 | 0.83 | 0.99 | |
| Schalter HR3001/11 | ||||
| 143 | 651385-3 | 21.08 | 25.09 | |
| Handgriffkappe HR3001/11 | ||||
| 144 | 459166-7 | 5.06 | 6.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 145 | 266326-2 | |||
| Zugentlastung | ||||
| 146 | 687169-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 147 | 266326-2 | |||
| Kabeltülle 10 | ||||
| 148 | 682573-1 | 1.39 | 1.65 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 149 | 665890-4 | |||
| Zijhandgreep combihamer | ||||
| 150 | 126882-3 | 15.00 | 17.85 | |
| Sperrknopf DHR281/283 | ||||
| 151 | 144959-2 | 1.00 | 1.19 | |
| Druckfeder 4 | ||||
| 152 | 233360-7 | 0.83 | 0.99 | |
| Flügelbolzen M6x50mm | ||||
| 153 | 265625-9 | 0.98 | 1.17 | |
| Schaumstoffgummi DHR281 | ||||
| 154 | 422258-5 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 155 | 458355-1 | |||
| Sechskantmutter M6 | ||||
| 156 | 931302-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 157 | 458357-7 | |||
| Abdeckkappe Handgruppe DHR281/283 | ||||
| 158 | 422255-1 | 0.98 | 1.17 | |
| Befestigungsstift h-gr DHR281/283 | ||||
| 159 | 161838-9 | 3.12 | 3.71 | |
| Bohr-/Meißelhalter Assy HR3001 | ||||
| 160 | 136305-3 | 63.68 | 75.78 | |
| Bohrmeißel Halter HR3011/12 | ||||
| 160 | 136312-6 | 55.40 | 65.93 | |
| Bohrmeißel Halter HR3011/12 | ||||
| 160-1 | 136312-6 | 55.40 | 65.93 | |
