Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR4000C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

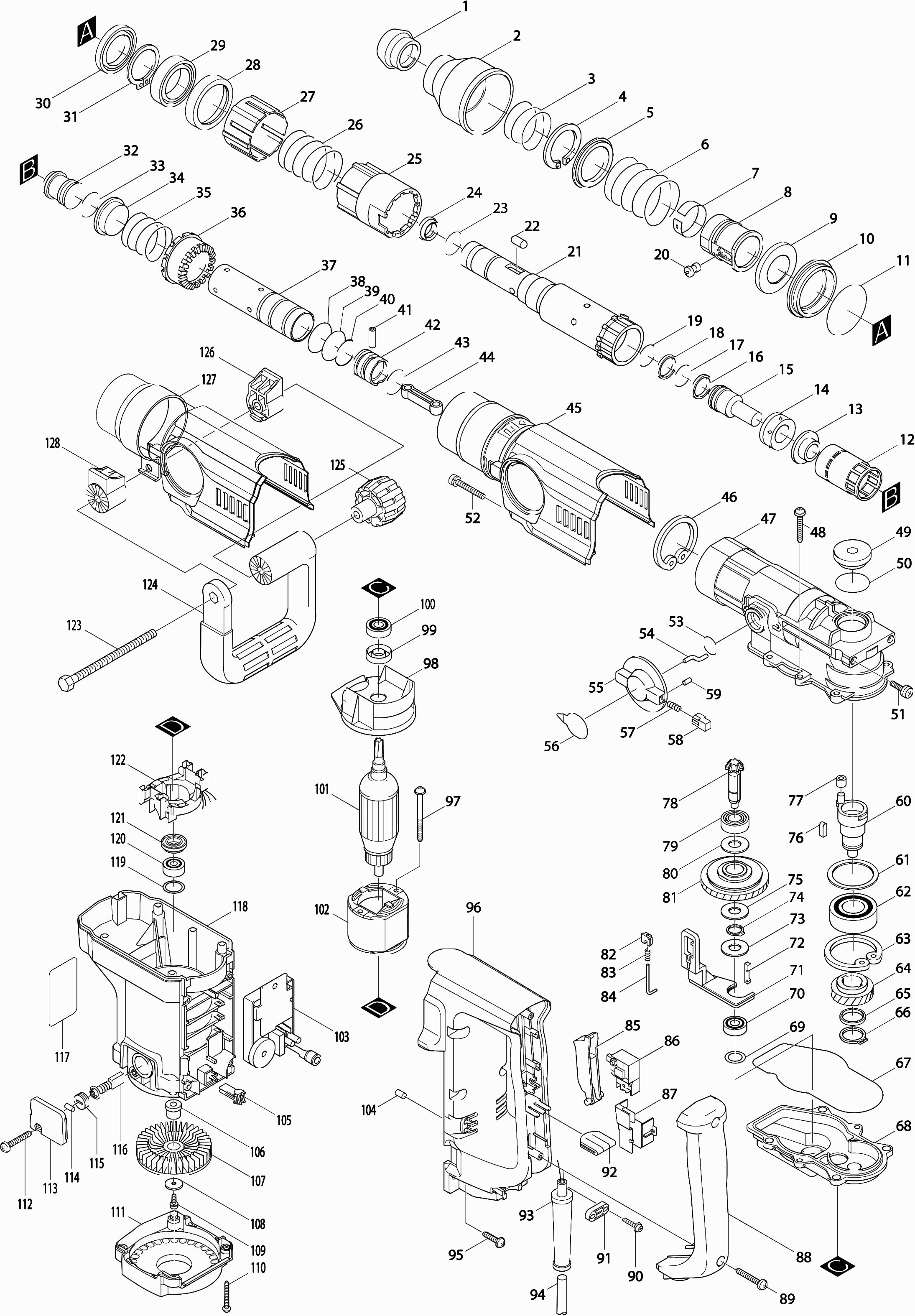

Zeichnungen der Makita HR4000C
Teileliste der Makita HR4000C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 001* | 286247-2 | |||
| Meißelsperrkappe | ||||
| 002 | 416127-0 | 4.80 | 5.71 | |
| Druckfeder 46 für Bohrmaschine | ||||
| 003 | 233178-6 | 1.20 | 1.43 | |
| Sicherungsring S-40 | ||||
| 004 | 961176-7 | 2.40 | 2.86 | |
| Ring 40 | ||||
| 005 | 344489-5 | 4.80 | 5.71 | |
| Druckfeder 50 | ||||
| 006 | 233179-4 | 1.20 | 1.43 | |
| Blattfeder 37 | ||||
| 007 | 232171-7 | 2.40 | 2.86 | |
| Spannring | ||||
| 008 | 322948-9 | 26.40 | 31.42 | |
| Schalenring | ||||
| 009 | 344488-7 | 2.40 | 2.86 | |
| Stopper Dh24pm | ||||
| 010 | 416283-6 | 2.40 | 2.86 | |
| O-Ring 50 | ||||
| 011 | 213601-7 | 2.40 | 2.86 | |
| Fuehrungshuelse | ||||
| 012 | 416282-8 | 2.40 | 2.86 | |
| Bus 16 Hr4000C | ||||
| 013 | 331505-2 | 4.80 | 5.71 | |
| Gummiring 17 | ||||
| 014 | 421582-3 | 8.40 | 10.00 | |
| Schlagbolzen | ||||
| 015 | 322959-4 | 17.60 | 20.94 | |
| Fluorid-Ring 25 | ||||
| 016* | 213392-0 | 9.60 | 11.42 | |
| O-Ring 20 | ||||
| 017* | 213317-4 | 1.00 | 1.19 | |
| Fluorid-Ring 25 | ||||
| 018* | 213392-0 | 9.60 | 11.42 | |
| O-Ring 20 | ||||
| 019* | 213317-4 | 1.00 | 1.19 | |
| Kragenstift 8 | ||||
| 020 | 310052-6 | 2.40 | 2.86 | |
| Bohrer/Meißelhalter | ||||
| 021 | 322952-8 | 221.10 | 263.11 | |
| Rolle 8 | ||||
| 022 | 322908-1 | 4.80 | 5.71 | |
| Sprengring 25 | ||||
| 023 | 231977-0 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 024* | 213271-2 | |||
| Blockierbuchse A | ||||
| 025 | 416125-4 | 2.40 | 2.86 | |
| Druckfeder 44 Hr4000C * | ||||
| 026 | 233177-8 | 1.20 | 1.43 | |
| Sperrbuchse B | ||||
| 027 | 416325-6 | 2.40 | 2.86 | |
| Lagerschale | ||||
| 028 | 331510-9 | 7.20 | 8.57 | |
| Kugellager 6907 | ||||
| 029 | 211469-5 | 13.20 | 15.71 | |
| Öldichtung 35 | ||||
| 030 | 213480-3 | 3.60 | 4.28 | |
| Sicherungsring S-35 | ||||
| 031 | 961153-9 | 1.20 | 1.43 | |
| Schlaghammer Hr4000C | ||||
| 032 | 322960-9 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 033* | 213370-0 | |||
| Ring 33 Hr4000C | ||||
| 034 | 331509-4 | 6.00 | 7.14 | |
| Federdruck 37 Hr4000C | ||||
| 035 | 233176-0 | 1.00 | 1.19 | |
| Getriebe 33 | ||||
| 036 | 226745-4 | 62.70 | 74.61 | |
| Zylinder 28.5 | ||||
| 037 | 331508-6 | 56.10 | 66.76 | |
| O-Ring 30 | ||||
| 038 | 213406-5 | 1.20 | 1.43 | |
| O-Ring 30 | ||||
| 039 | 213406-5 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 040* | 213370-0 | |||
| Stift 7 | ||||
| 041 | 256197-5 | 1.20 | 1.43 | |
| Kolben | ||||
| 042 | 416122-0 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043* | 213370-0 | |||
| Stange | ||||
| 044 | 416123-8 | 2.40 | 2.86 | |
| Kurbelgehäusedeckel | ||||
| 045 | 151761-6 | 15.40 | 18.33 | |
| Warnschild | ||||
| 045A | 817280-9 | 1.20 | 1.43 | |
| Sprengring R-56 | ||||
| 046 | 962253-8 | 2.40 | 2.86 | |
| Kurbelgehäuse | ||||
| 047 | 159948-4 | 83.60 | 99.48 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048 | 266012-5 | |||
| Öldeckel | ||||
| 049 | 416124-6 | 2.40 | 2.86 | |
| O-Ring 30 | ||||
| 050 | 213406-5 | 1.20 | 1.43 | |
| Schraube Vk 20mm | ||||
| 051 | 911233-1 | 1.00 | 1.19 | |
| Schraube 4x16 A | ||||
| 052 | 911526-6 | 1.00 | 1.19 | |
| O-Ring 20 | ||||
| 053 | 213304-3 | 1.00 | 1.19 | |
| Kurbelwelle 4 | ||||
| 054 | 322962-5 | 2.40 | 2.86 | |
| Verstellknopf | ||||
| 055 | 416287-8 | 4.80 | 5.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 056 | 816329-2 | |||
| Druckfeder 2.4 | ||||
| 057 | 233188-3 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 058 | 417340-3 | 1.20 | 1.43 | |
| Stift 4 | ||||
| 059 | 256122-6 | 1.00 | 1.19 | |
| Kurbelwelle | ||||
| 060 | 323929-6 | 28.60 | 34.03 | |
| Flache Unterlegscheibe 42 Hr4000C * | ||||
| 061 | 267169-5 | 1.20 | 1.43 | |
| Kugellager 6205llu | ||||
| 062 | 211373-8 | 10.80 | 12.85 | |
| Sicherungsring R-52 | ||||
| 063 | 962251-2 | 2.40 | 2.86 | |
| Zahnrad 37 | ||||
| 064 | 226479-9 | 15.40 | 18.33 | |
| Unterlegscheibe 20 | ||||
| 065 | 267121-3 | 1.20 | 1.43 | |
| Sicherungsring S-20 | ||||
| 066 | 961060-6 | 1.00 | 1.19 | |
| Ring Zahnradhause | ||||
| 067 | 421613-8 | 1.20 | 1.43 | |
| Getriebegehäuse Hr4000C * | ||||
| 068 | 159949-2 | 34.10 | 40.58 | |
| Dünne Unterlegscheibe 15 | ||||
| 069 | 253314-8 | 1.00 | 1.19 | |
| Kugellager 608llb | ||||
| 070 | 210043-6 | 2.40 | 2.86 | |
| Verstellbare Halterung | ||||
| 071 | 416288-6 | 2.40 | 2.86 | |
| Verstellkeil | ||||
| 072 | 322951-0 | 4.80 | 5.71 | |
| Flache Unterlegscheibe 12 | ||||
| 073 | 253810-6 | 1.20 | 1.43 | |
| Sicherungsring S-12 | ||||
| 074 | 961052-5 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 075 | 267113-2 | 1.20 | 1.43 | |
| Kurbelwellenspindel | ||||
| 076 | 254229-2 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 077 | 257631-8 | |||
| Getriebe 10 | ||||
| 078 | 226746-2 | 20.90 | 24.87 | |
| Kugellager 16001 | ||||
| 079 | 211121-5 | 13.20 | 15.71 | |
| Unterlegscheibe 12 | ||||
| 080 | 267113-2 | 1.20 | 1.43 | |
| Drehmomentbegrenzer | ||||
| 081 | 159947-6 | 206.80 | 246.09 | |
| Führungsplatte | ||||
| 082 | 416289-4 | 1.20 | 1.43 | |
| Druckfeder 3 | ||||
| 083 | 233180-9 | 1.00 | 1.19 | |
| Führungsstift 2 | ||||
| 084 | 322963-3 | 1.00 | 1.19 | |
| Schaltergriff | ||||
| 085 | 416284-4 | 2.40 | 2.86 | |
| Schalter Sw-131 | ||||
| 086 | 651922-3 | 11.00 | 13.09 | |
| Draht Halter | ||||
| 087 | 416126-2 | 2.40 | 2.86 | |
| Griffabdeckung | ||||
| 088 | 417165-5 | 18.70 | 22.25 | |
| Gewindebohrer 4x18 | ||||
| 089 | 265A48-7 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 090 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 091 | 687124-5 | 1.00 | 1.19 | |
| Schwamm | ||||
| 092 | 421583-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 093 | 682556-1 | |||
| Netzkabel 2x1.50 4.0mtr | ||||
| 094 | 695123-3 | 22.00 | 26.18 | |
| Gewindeschraube 5x20 | ||||
| 095 | 266021-4 | 1.20 | 1.43 | |
| Rückhandgehäuse Hr4000C * | ||||
| 096 | 417164-7 | 16.50 | 19.64 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 097 | 266110-5 | |||
| Zwischenplatte Hr4000C Nw | ||||
| 098 | 416987-0 | 3.60 | 4.28 | |
| Dichtring 12 | ||||
| 099 | 213112-2 | 16.50 | 19.64 | |
| Kugellager 6000ddw | ||||
| 100 | 211289-7 | 13.20 | 15.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 516328-1 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 102 | 634298-3 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 103 | 631590-8 | |||
| Acrylstift | ||||
| 104 | 416285-2 | 1.00 | 1.19 | |
| Befestigungsstab | ||||
| 105 | 417715-6 | 1.39 | 1.65 | |
| Busch 7 | ||||
| 106 | 322961-7 | 2.40 | 2.86 | |
| Impeller 76 | ||||
| 107 | 241876-8 | 4.80 | 5.71 | |
| 4 Unterlegscheibe | ||||
| 108A | 267071-2 | 1.00 | 1.19 | |
| Unterlegscheibe 6 | ||||
| 108B | 253804-1 | 1.00 | 1.19 | |
| Schraube 4X10 | ||||
| 109A | 911115-7 | 1.20 | 1.43 | |
| Sechskantmutter M6 | ||||
| 109B | 931302-2 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 110 | 265A48-7 | 1.00 | 1.19 | |
| Unterdeckel | ||||
| 111 | 416295-9 | 7.20 | 8.57 | |
| Gewindebohrer 4x18 | ||||
| 112 | 265A48-7 | 1.00 | 1.19 | |
| Kohlebürstenschutzkappe | ||||
| 113 | 416292-5 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 114 | 263002-9 | 1.00 | 1.19 | |
| Kohleburstenkappe | ||||
| 115 | 643515-0 | 1.00 | 1.19 | |
| Kohlebürstensatz Cb-327 | ||||
| 116* | 194285-9 | 8.21 | 9.77 | |
| Kohlebürstensatz CB-327 A | ||||
| 116* | 195003-8 | 8.21 | 9.77 | |
| Motorgehäuse | ||||
| 118 | 159950-7 | 35.20 | 41.89 | |
| Kohlebürstenhalter 5X11 A | ||||
| 118A | 644501-4 | 2.40 | 2.86 | |
| Kohlekasten Zsb | ||||
| 118B | 643757-6 | 8.40 | 10.00 | |
| Dünne Unterlegscheibe 18 | ||||
| 119 | 253343-1 | 1.00 | 1.19 | |
| Kugellager 608ddw | ||||
| 120 | 210005-4 | 4.80 | 5.71 | |
| Isolierring | ||||
| 121 | 681650-6 | 6.00 | 7.14 | |
| Sperrblock | ||||
| 122 | 632699-9 | 7.20 | 8.57 | |
| Sechskantschraube 8x150 | ||||
| 123 | 265439-6 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 416009-6 | |||
| Knopf M8 | ||||
| 125 | 252640-2 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 126 | 416298-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 127 | 344490-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128 | 416298-3 | |||
