Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR5001C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

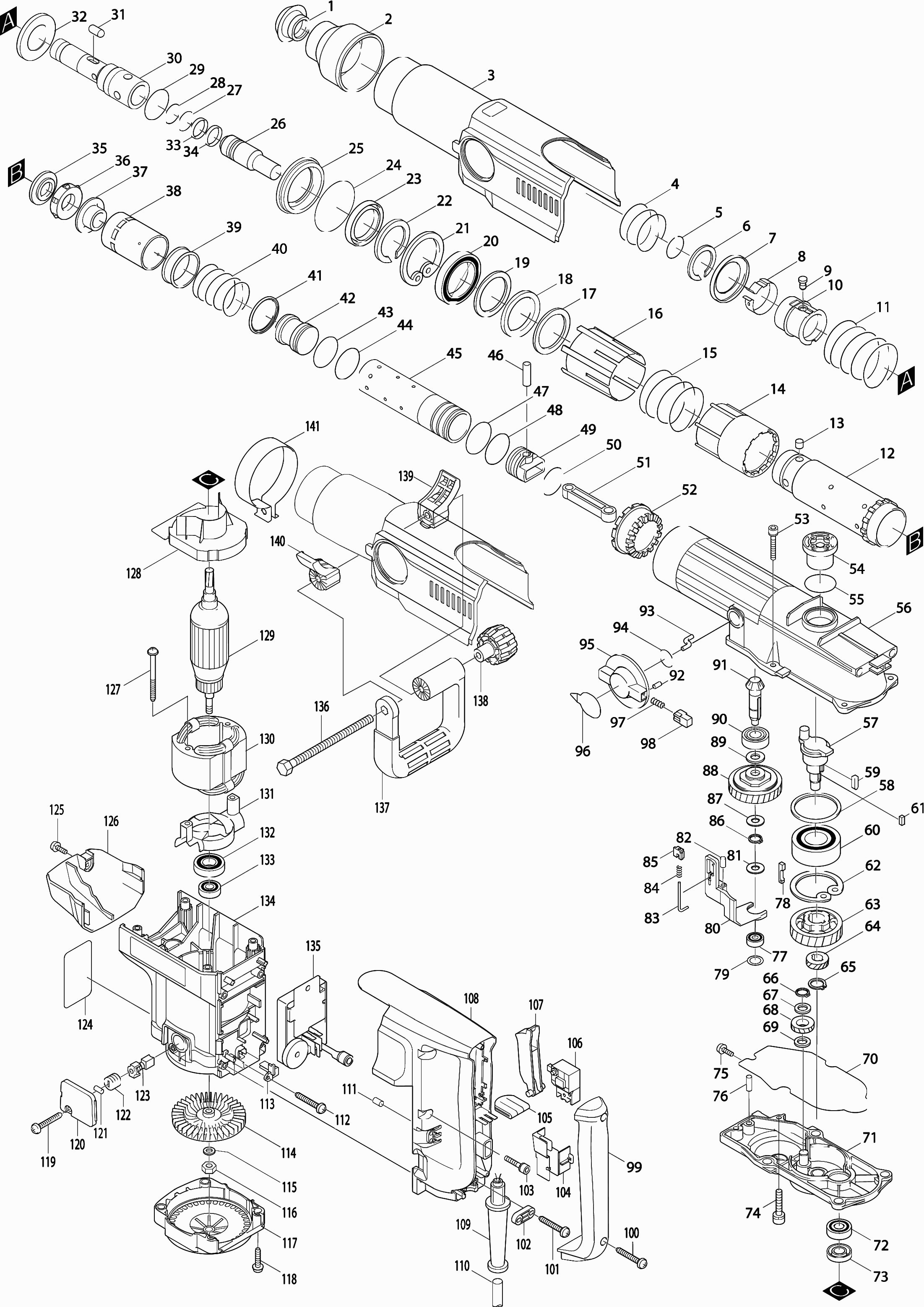

Zeichnungen der Makita HR5001C
Teileliste der Makita HR5001C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Kappe für Meißelhalter | ||||
| 001* | 286250-3 | 2.40 | 2.86 | |
| Bohrfutterkappe Hr5001C | ||||
| 002 | 416568-0 | 6.00 | 7.14 | |
| Kurbelgehäusedeckel | ||||
| 003 | 150836-8 | 20.90 | 24.87 | |
| Warnschild | ||||
| 003A | 817280-9 | 1.20 | 1.43 | |
| Druckfeder 51 | ||||
| 004 | 233217-2 | 1.20 | 1.43 | |
| Sicherungsring 25 | ||||
| 005 | 231984-3 | 1.20 | 1.43 | |
| Sicherungsring Wr-45 | ||||
| 006 | 961232-3 | 2.40 | 2.86 | |
| Tellerring 45 | ||||
| 007 | 267735-8 | 3.60 | 4.28 | |
| Blattfeder 41 | ||||
| 008 | 232180-6 | 4.80 | 5.71 | |
| Stift 8 | ||||
| 009 | 323767-6 | 2.40 | 2.86 | |
| Sicherungsring | ||||
| 010 | 323773-1 | 45.10 | 53.67 | |
| Druckfeder 55 Hr5001C | ||||
| 011 | 233218-0 | 1.20 | 1.43 | |
| Bohr-/Meißelhalter B | ||||
| 012 | 323772-3 | 177.10 | 210.75 | |
| Stift 8 | ||||
| 013 | 256265-4 | 2.40 | 2.86 | |
| Sicherungsbuchse A | ||||
| 014 | 416572-9 | 6.00 | 7.14 | |
| Druckfeder 58 Hr5001C * | ||||
| 015 | 233216-4 | 2.40 | 2.86 | |
| Sicherungsbuchse B | ||||
| 016 | 416573-7 | 4.80 | 5.71 | |
| Flache Unterlegscheibe 50 Hr5001C * | ||||
| 017 | 267180-7 | 3.60 | 4.28 | |
| Urethan-Abstandshalter 50 | ||||
| 018 | 262543-2 | 7.20 | 8.57 | |
| Flache Unterlegscheibe 50 Hr5001C * | ||||
| 019 | 267180-7 | 3.60 | 4.28 | |
| Kugellager 6910 | ||||
| 020 | 211751-2 | 33.00 | 39.27 | |
| Sicherungsring R 72 Hr5001C * | ||||
| 021 | 962351-8 | 2.40 | 2.86 | |
| Sicherungsring Wr50 Hr5001C * | ||||
| 022 | 961234-9 | 2.40 | 2.86 | |
| Öldichtung 48 | ||||
| 023 | 213618-0 | 4.80 | 5.71 | |
| O-Ring 67 | ||||
| 024 | 213715-2 | 1.20 | 1.43 | |
| Verriegelung | ||||
| 025 | 416565-6 | 4.80 | 5.71 | |
| Schlagbolzen | ||||
| 026 | 323768-4 | 16.50 | 19.64 | |
| O-Ring 23 | ||||
| 027* | 213394-6 | 1.00 | 1.19 | |
| O-Ring 23 | ||||
| 028* | 213394-6 | 1.00 | 1.19 | |
| O-Ring 36 | ||||
| 029 | 213522-3 | 2.40 | 2.86 | |
| Bohr-/Meißelhalter A | ||||
| 030 | 323771-5 | 63.80 | 75.92 | |
| Rolle 8 | ||||
| 031 | 322908-1 | 4.80 | 5.71 | |
| Schalenring 37 | ||||
| 032 | 267734-0 | 2.40 | 2.86 | |
| Fluoridring 28 | ||||
| 033* | 213431-6 | 10.80 | 12.85 | |
| Fluoridring 28 | ||||
| 034* | 213431-6 | 10.80 | 12.85 | |
| Ring 22 | ||||
| 035 | 323817-7 | 6.00 | 7.14 | |
| Gummiring 24 | ||||
| 036 | 421623-5 | 6.00 | 7.14 | |
| Buchse 22 Hr5001C * | ||||
| 037 | 331530-3 | 11.00 | 13.09 | |
| Gleitbuchse | ||||
| 038 | 416566-4 | 4.80 | 5.71 | |
| Unterlegscheibe 45 Hr5001C * | ||||
| 039 | 331531-1 | 10.80 | 12.85 | |
| Druckfeder 45 Hr5001C * | ||||
| 040 | 233215-6 | 2.40 | 2.86 | |
| Unterlegscheibe 45 | ||||
| 041 | 267736-6 | 2.40 | 2.86 | |
| Schwebenden Kolben Hr5001C * | ||||
| 042 | 323769-2 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043* | 213482-9 | |||
| Sicherungsring 43 | ||||
| 044 | 231985-1 | 1.20 | 1.43 | |
| Zylinder Hr5001C * | ||||
| 045 | 331534-5 | 88.00 | 104.72 | |
| Kolbenstift 10 Hr5001C * | ||||
| 046 | 256295-5 | 2.40 | 2.86 | |
| O-Ring 36 | ||||
| 047 | 213510-0 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048* | 213482-9 | |||
| Kolben | ||||
| 049 | 416563-0 | 7.20 | 8.57 | |
| O-Ring 35 | ||||
| 050* | 213460-9 | 1.20 | 1.43 | |
| Stange | ||||
| 051 | 416564-8 | 3.60 | 4.28 | |
| Zahnrad 41 | ||||
| 052 | 226761-6 | 146.30 | 174.10 | |
| Innensechskantschraube M6x40 | ||||
| 053 | 922361-7 | 1.20 | 1.43 | |
| Öldeckel | ||||
| 054 | 416561-4 | 6.00 | 7.14 | |
| O-Ring 36 | ||||
| 055 | 213510-0 | 1.20 | 1.43 | |
| Kurbelgehäuse Hr5001C * | ||||
| 056 | 150831-8 | 170.50 | 202.90 | |
| Kurbelwelle | ||||
| 057 | 323774-9 | 26.40 | 31.42 | |
| Flache Beilagscheibe 56 Hr5001C * | ||||
| 058 | 267181-5 | 2.40 | 2.86 | |
| Kurbelwellenspindel | ||||
| 059 | 254229-2 | 1.20 | 1.43 | |
| Kugellager 62/32 2rs | ||||
| 060 | 211470-0 | 14.30 | 17.02 | |
| Federkeil 4 | ||||
| 061 | 254202-2 | 1.00 | 1.19 | |
| Sprengring R 65 Hr5001C * | ||||
| 062 | 962303-9 | 2.40 | 2.86 | |
| Zahnrad 50 | ||||
| 063 | 226493-5 | 78.10 | 92.94 | |
| Zahnrad 20 | ||||
| 064 | 226490-1 | 22.00 | 26.18 | |
| Sicherungsring S-14 | ||||
| 065 | 961054-1 | 1.00 | 1.19 | |
| Sicherungsring S-12 | ||||
| 066 | 961052-5 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 067 | 253744-3 | 1.00 | 1.19 | |
| Getriebe Hr5001C * | ||||
| 068 | 150835-0 | 53.90 | 64.14 | |
| Unterlegscheibe 12 | ||||
| 069 | 253744-3 | 1.00 | 1.19 | |
| Sicherungsring | ||||
| 070 | 421622-7 | 2.40 | 2.86 | |
| Getriebegehaeuse | ||||
| 071 | 150832-6 | 71.50 | 85.08 | |
| Kugellager 6201dw1 | ||||
| 072 | 211129-9 | 8.40 | 10.00 | |
| Dichtring 14 | ||||
| 073 | 213160-1 | 4.80 | 5.71 | |
| Sechskantschraube 6x30 | ||||
| 074 | 922351-0 | 1.00 | 1.19 | |
| Schraube 5x16 | ||||
| 075 | 911224-2 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 076 | 256286-6 | |||
| Kugellager 608 2rs | ||||
| 077 | 210024-0 | 3.60 | 4.28 | |
| Verstellkeil | ||||
| 078 | 322951-0 | 4.80 | 5.71 | |
| Dünne Unterlegscheibe 15 | ||||
| 079 | 253314-8 | 1.00 | 1.19 | |
| Einstellbügel | ||||
| 080 | 416571-1 | 4.80 | 5.71 | |
| Flache Unterlegscheibe 12 | ||||
| 081 | 253810-6 | 1.20 | 1.43 | |
| Stift 5 | ||||
| 082 | 256263-8 | 1.20 | 1.43 | |
| Führungsstift 2 | ||||
| 083 | 322963-3 | 1.00 | 1.19 | |
| Druckfeder 3 | ||||
| 084 | 233180-9 | 1.00 | 1.19 | |
| Führungsplatte | ||||
| 085 | 416289-4 | 1.20 | 1.43 | |
| Sicherungsring S-12 | ||||
| 086 | 961052-5 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 087 | 267113-2 | 1.20 | 1.43 | |
| Drehmomentbegrenzer | ||||
| 088 | 150986-9 | 124.30 | 147.92 | |
| Unterlegscheibe 12 | ||||
| 089 | 267113-2 | 1.20 | 1.43 | |
| Kugellager 6201 | ||||
| 090 | 211109-5 | 4.80 | 5.71 | |
| Zahnrad 12 | ||||
| 091 | 226760-8 | 67.10 | 79.85 | |
| Stift 4 | ||||
| 092 | 256122-6 | 1.00 | 1.19 | |
| Kurbelwellenstift | ||||
| 093 | 323973-3 | 2.40 | 2.86 | |
| O-Ring 20 | ||||
| 094 | 213304-3 | 1.00 | 1.19 | |
| Verstellknopf | ||||
| 095 | 416287-8 | 4.80 | 5.71 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 096 | 816329-2 | |||
| Druckfeder 2.4 | ||||
| 097 | 233188-3 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 098 | 417340-3 | 1.20 | 1.43 | |
| Rückgriffabdeckung | ||||
| 099 | 417167-1 | 18.70 | 22.25 | |
| Gewindebohrer 4x18 | ||||
| 100 | 265A48-7 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 101 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 102 | 687124-5 | 1.00 | 1.19 | |
| Inbusschraube m6x30 | ||||
| 103 | 922353-6 | 1.00 | 1.19 | |
| Draht Halter | ||||
| 104 | 416126-2 | 2.40 | 2.86 | |
| Schwamm | ||||
| 105 | 421583-1 | 1.00 | 1.19 | |
| Schalter Sw-131 | ||||
| 106 | 651922-3 | 11.00 | 13.09 | |
| Schaltergriff | ||||
| 107 | 416284-4 | 2.40 | 2.86 | |
| Rückhandgriff Hr5001C * | ||||
| 108 | 417166-3 | 22.00 | 26.18 | |
| Kabeltülle 10 | ||||
| 109 | 682566-8 | 1.20 | 1.43 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 110 | 695123-3 | 22.00 | 26.18 | |
| Acrylstift | ||||
| 111 | 416285-2 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 112 | 265A48-7 | 1.00 | 1.19 | |
| Befestigungsachse Hr5001C | ||||
| 113 | 416562-2 | 2.40 | 2.86 | |
| Lüfter 90 | ||||
| 114 | 240016-5 | 6.00 | 7.14 | |
| Unterlegscheibe 8 | ||||
| 115 | 253165-9 | 1.00 | 1.19 | |
| MUTTER M8 | ||||
| 116 | 931402-8 | 1.00 | 1.19 | |
| Lüfterabdeckung | ||||
| 117 | 416570-3 | 10.80 | 12.85 | |
| Gewindeschraube 5x20 | ||||
| 118 | 266021-4 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 119 | 265A48-7 | 1.00 | 1.19 | |
| Kohlebürstenschutzkappe | ||||
| 120 | 416292-5 | 2.40 | 2.86 | |
| Gummistift 4 | ||||
| 121 | 263002-9 | 1.00 | 1.19 | |
| Bürstenhalterkappe | ||||
| 122 | 643650-4 | 1.20 | 1.43 | |
| Kohleburstensatz | ||||
| 123* | 194987-7 | 6.10 | 7.26 | |
| Namensschild Hr5001C * | ||||
| 124 | 859584-3 | 3.60 | 4.28 | |
| Schraube 5x16 | ||||
| 125 | 911224-2 | 1.00 | 1.19 | |
| Getriebegehäusedeckel Hr5001C | ||||
| 126 | 416575-3 | 10.80 | 12.85 | |
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 127 | 266095-5 | 1.20 | 1.43 | |
| Zwischenplatte Hr5001C * | ||||
| 128 | 416569-8 | 4.80 | 5.71 | |
| Anker | ||||
| 129 | 516778-0 | 93.50 | 111.26 | |
| Feld | ||||
| 130 | 626078-1 | 58.30 | 69.38 | |
| Staubleiter Hr5001C | ||||
| 131 | 416567-2 | 3.60 | 4.28 | |
| Isolierring | ||||
| 132 | 681642-5 | 8.40 | 10.00 | |
| Kugellager 6000ddw | ||||
| 133 | 211088-7 | 10.00 | 11.90 | |
| Kugellager 6000DDW A | ||||
| 133 | 210315-9 | 6.00 | 7.14 | |
| Motorgehäuse | ||||
| 134 | 150833-4 | 45.10 | 53.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 134B | 643653-8 | |||
| Kohlekasten Zsb | ||||
| 134C | 643661-9 | 10.80 | 12.85 | |
| Drehzahlsteuereinheit | ||||
| 135 | 631273-0 | 56.10 | 66.76 | |
| Sechskantschraube 8x150 | ||||
| 136 | 265439-6 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 137 | 416009-6 | |||
| Knopf M8 | ||||
| 138 | 252640-2 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139 | 416574-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 140 | 416574-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 141 | 344634-2 | |||
| Unterlegscheibe 6mm A | ||||
| 142 | 267214-6 | 1.00 | 1.19 | |
