Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HR5211C'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

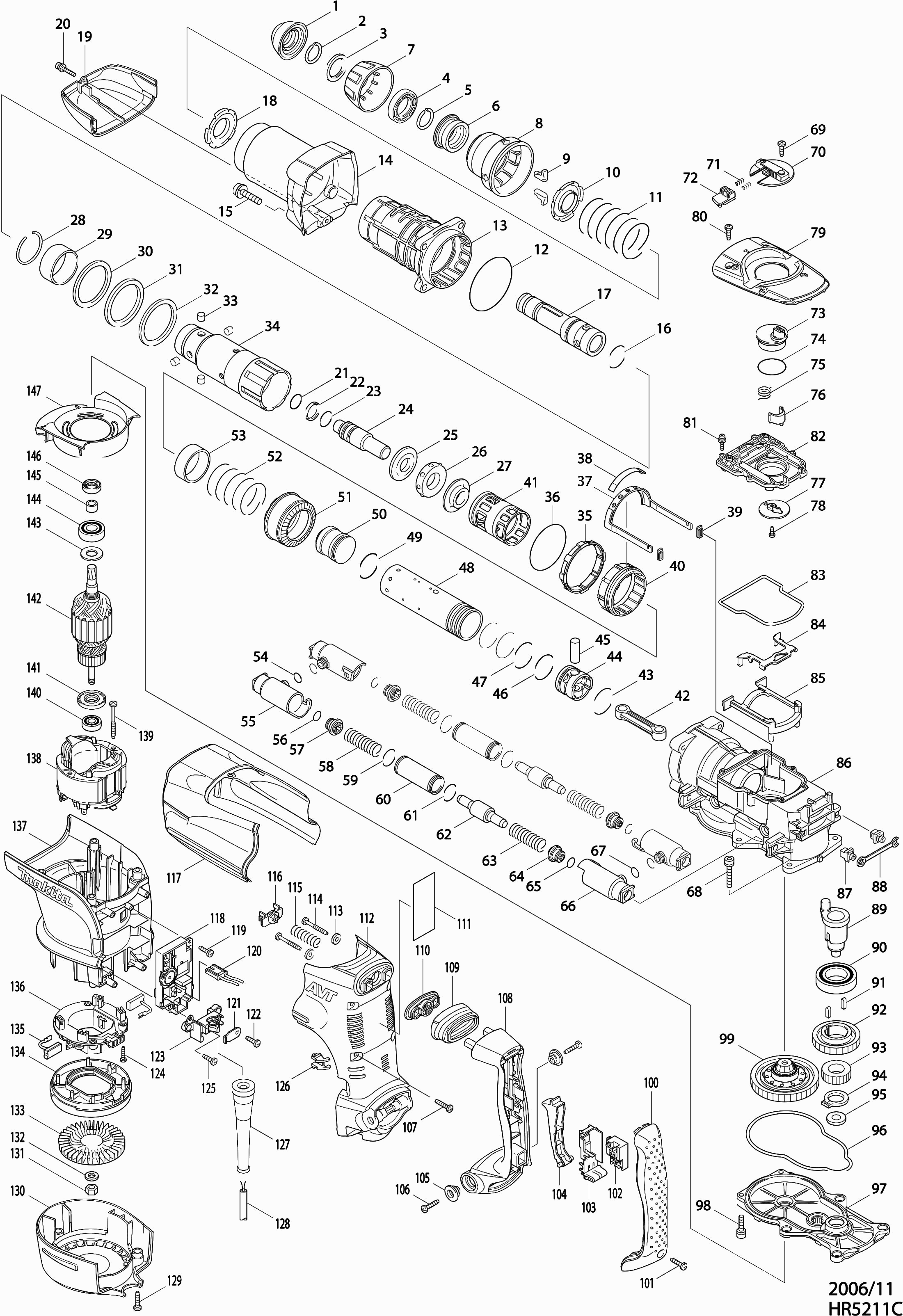

Zeichnungen der Makita HR5211C
Teileliste der Makita HR5211C
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Meißelhalter Kappe | ||||
| 001* | 286285-4 | 2.40 | 2.86 | |
| Sprengring 25 | ||||
| 002 | 233948-3 | 1.20 | 1.43 | |
| Ring 28 | ||||
| 003 | 257280-1 | 4.80 | 5.71 | |
| UNTERLEGSCHEIBE | ||||
| 004 | 419002-9 | 1.20 | 1.43 | |
| Sprengring 25 | ||||
| 005 | 233948-3 | 1.20 | 1.43 | |
| Spannring | ||||
| 006 | 324752-2 | 14.30 | 17.02 | |
| Meißelsperrkappe | ||||
| 007 | 419778-8 | 3.60 | 4.28 | |
| Entriegelungskappe | ||||
| 008 | 419779-6 | 7.57 | 9.01 | |
| Werkzeugklemme | ||||
| 009 | 310178-4 | 6.00 | 7.14 | |
| Federfuhrung | ||||
| 010 | 345804-6 | 2.40 | 2.86 | |
| Druckfeder 49 | ||||
| 011 | 233496-2 | 2.40 | 2.86 | |
| O-Ring 78 | ||||
| 012 | 213766-5 | 2.40 | 2.86 | |
| Kompletter Zylinder | ||||
| 013 | 158175-0 | 52.80 | 62.83 | |
| Zylindergehäuse | ||||
| 014 | 158179-2 | 19.80 | 23.56 | |
| Innensechskantschraube | ||||
| 015 | 922456-6 | 1.00 | 1.19 | |
| O-Ring 32 | ||||
| 016 | 213492-6 | 2.40 | 2.86 | |
| Meißelhalter | ||||
| 017 | 324740-9 | 125.40 | 149.23 | |
| Federfuhrung | ||||
| 018 | 345804-6 | 2.40 | 2.86 | |
| Innendeckel | ||||
| 019 | 419791-6 | 6.00 | 7.14 | |
| Sechskantschraube Hr5210C | ||||
| 020 | 922148-7 | 1.00 | 1.19 | |
| O-Ring 18 | ||||
| 021* | 213274-6 | 1.20 | 1.43 | |
| Fluorid-Ring 25 | ||||
| 022* | 213392-0 | 9.60 | 11.42 | |
| O-Ring 20 | ||||
| 023* | 213317-4 | 1.00 | 1.19 | |
| Presslufthammer | ||||
| 024 | 324753-0 | 10.80 | 12.85 | |
| Unterlegscheibe 20 | ||||
| 025 | 324756-4 | 8.40 | 10.00 | |
| Gummi Kohlebürstenring | ||||
| 026 | 424000-0 | 4.80 | 5.71 | |
| Bürstenhalter 20 | ||||
| 027 | 324757-2 | 11.00 | 13.09 | |
| Sicherungsscheibe 44 | ||||
| 028 | 233949-1 | 1.00 | 1.19 | |
| Unterlegscheibe 47 | ||||
| 029 | 257282-7 | 26.40 | 31.42 | |
| Flache Unterlegscheibe 57 | ||||
| 030 | 267287-9 | 1.20 | 1.43 | |
| Kunststoffring 57 | ||||
| 031 | 262122-6 | 10.80 | 12.85 | |
| Flache Unterlegscheibe 57 | ||||
| 032 | 267287-9 | 1.20 | 1.43 | |
| Stift 8 | ||||
| 033 | 256265-4 | 2.40 | 2.86 | |
| Meisselhalter B | ||||
| 034 | 324741-7 | 178.20 | 212.06 | |
| Sperrbuchse | ||||
| 035 | 419776-2 | 2.40 | 2.86 | |
| O-Ring 60 | ||||
| 036 | 213654-6 | 2.40 | 2.86 | |
| Verbindungsarm | ||||
| 037 | 165459-9 | 16.50 | 19.64 | |
| Verbindungsarmführung | ||||
| 038 | 419775-4 | 1.20 | 1.43 | |
| Rubber plaat | ||||
| 039 | 424024-6 | 4.80 | 5.71 | |
| Steuerhülse | ||||
| 040 | 313138-5 | 19.80 | 23.56 | |
| Fuehrungshuelse | ||||
| 041 | 419780-1 | 3.60 | 4.28 | |
| Stange | ||||
| 042 | 451516-2 | 6.00 | 7.14 | |
| O-Ring 35 | ||||
| 043* | 213460-9 | 1.20 | 1.43 | |
| Kolben | ||||
| 044 | 419771-2 | 3.60 | 4.28 | |
| Pin 12 | ||||
| 045 | 268121-6 | 1.20 | 1.43 | |
| O-Ring 34 | ||||
| 046* | 213296-6 | 2.40 | 2.86 | |
| O-Ring 36 | ||||
| 047 | 213510-0 | 1.20 | 1.43 | |
| Zylinder | ||||
| 048 | 331748-6 | 83.60 | 99.48 | |
| O-Ring 34 | ||||
| 049* | 213296-6 | 2.40 | 2.86 | |
| Anschläger H60ma/mb | ||||
| 050 | 324754-8 | 10.80 | 12.85 | |
| Getriebe 33 | ||||
| 051 | 227511-2 | 45.10 | 53.67 | |
| Druckfeder 46 | ||||
| 052 | 233498-8 | 3.60 | 4.28 | |
| Unterlegscheibe 45 | ||||
| 053 | 257281-9 | 6.00 | 7.14 | |
| O-Ring 12 | ||||
| 054 | 213118-0 | 1.00 | 1.19 | |
| Rohrhalter | ||||
| 055 | 318124-1 | 11.00 | 13.09 | |
| O-Ring 12 | ||||
| 056 | 213118-0 | 1.00 | 1.19 | |
| Federfuhrung | ||||
| 057 | 419773-8 | 1.20 | 1.43 | |
| Druckfeder 15 | ||||
| 058 | 233497-0 | 2.40 | 2.86 | |
| O-Ring 24 | ||||
| 059 | 213953-6 | 1.20 | 1.43 | |
| Rohr 22 | ||||
| 060 | 331745-2 | 7.20 | 8.57 | |
| O-Ring 24 | ||||
| 061 | 213953-6 | 1.20 | 1.43 | |
| Ausgleichsgewicht | ||||
| 062 | 324755-6 | 9.60 | 11.42 | |
| Druckfeder 15 | ||||
| 063 | 233497-0 | 2.40 | 2.86 | |
| Federfuhrung | ||||
| 064 | 419773-8 | 1.20 | 1.43 | |
| O-Ring 12 | ||||
| 065 | 213118-0 | 1.00 | 1.19 | |
| Rohrhalter | ||||
| 066 | 318124-1 | 11.00 | 13.09 | |
| O-Ring 12 | ||||
| 067 | 213118-0 | 1.00 | 1.19 | |
| Innensechskantschraube M6x40 | ||||
| 068 | 922361-7 | 1.20 | 1.43 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 069 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 069 | 266385-6 | 0.83 | 0.99 | |
| Verstellknopf | ||||
| 070 | 419020-7 | 4.80 | 5.71 | |
| Druckfeder 3 | ||||
| 071 | 233436-0 | 1.00 | 1.19 | |
| Sperrtaste | ||||
| 072 | 419777-0 | 2.40 | 2.86 | |
| Kurbelwellenführung | ||||
| 073 | 450687-2 | 3.60 | 4.28 | |
| O-ring | ||||
| 074 | 213515-0 | 1.20 | 1.43 | |
| Torsionsfeder 16 | ||||
| 075 | 233506-5 | 1.20 | 1.43 | |
| Verbindungsring | ||||
| 076 | 310207-3 | 7.20 | 8.57 | |
| Sicherungsring | ||||
| 077 | 345778-1 | 3.60 | 4.28 | |
| Schraube 4x12 | ||||
| 078 | 265C54-4 | 1.00 | 1.19 | |
| Abdeckhaube | ||||
| 079 | 318129-1 | 14.30 | 17.02 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 080 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 080 | 266385-6 | 0.83 | 0.99 | |
| Schraube 4X18 | ||||
| 081 | 911133-5 | 1.00 | 1.19 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 082 | 419789-3 | |||
| Unterlegscheibe | ||||
| 083 | 421998-2 | 2.40 | 2.86 | |
| Verbindungsplatte | ||||
| 084 | 345779-9 | 4.80 | 5.71 | |
| Verbindungsplattenführung | ||||
| 085 | 419781-9 | 2.40 | 2.86 | |
| Kurbelgehäuse | ||||
| 086 | 158176-8 | 112.20 | 133.52 | |
| Passstück | ||||
| 087 | 419008-7 | 1.00 | 1.19 | |
| Vibrationsplatte | ||||
| 088 | 423366-5 | 1.00 | 1.19 | |
| Kurbelwelle | ||||
| 089 | 324739-4 | 18.70 | 22.25 | |
| Kugellager 6006llu | ||||
| 090 | 211418-2 | 12.10 | 14.40 | |
| Kurbelwellenspindel | ||||
| 091 | 254229-2 | 1.20 | 1.43 | |
| Getriebe 47 | ||||
| 092 | 226646-6 | 16.50 | 19.64 | |
| Getriebe 24 | ||||
| 093 | 227176-0 | 8.40 | 10.00 | |
| Sicherungsring S-22 | ||||
| 094 | 961102-6 | 1.00 | 1.19 | |
| Unterlegscheibe 12 | ||||
| 095 | 253843-1 | 1.20 | 1.43 | |
| Sicherungsring | ||||
| 096 | 421999-0 | 2.40 | 2.86 | |
| Getriebegehaeuse | ||||
| 097 | 158178-4 | 48.40 | 57.60 | |
| Sechskant Schraube 6x25 | ||||
| 098 | 922341-3 | 1.00 | 1.19 | |
| Drehmomentbegrenzer | ||||
| 099 | 125374-9 | 112.20 | 133.52 | |
| Griffabdeckung | ||||
| 100 | 419796-6 | 12.10 | 14.40 | |
| Gewindebohrer 4x18 | ||||
| 101 | 265A48-7 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 102 | 650567-4 | |||
| Schalterhalter | ||||
| 103 | 154626-1 | 2.40 | 2.86 | |
| Schalterknopf | ||||
| 104 | 419025-7 | 3.60 | 4.28 | |
| Kragenbuchse 6 | ||||
| 105 | 313124-6 | 2.38 | 2.83 | |
| Gewindeschneidschraube 5X25 | ||||
| 106 | 266041-8 | 1.00 | 1.19 | |
| Gewindeschneidschraube 5X25 | ||||
| 107 | 266041-8 | 1.00 | 1.19 | |
| Griff | ||||
| 108 | 419798-2 | 8.40 | 10.00 | |
| Staubkappe | ||||
| 109 | 424001-8 | 4.80 | 5.71 | |
| Montageblech | ||||
| 110 | 419783-5 | 2.40 | 2.86 | |
| Typenschild | ||||
| 111 | 863353-6 | 3.60 | 4.28 | |
| Griffbasis | ||||
| 112 | 419797-4 | 22.00 | 26.18 | |
| Sicherungsscheibe 5 | ||||
| 113 | 253807-5 | 1.00 | 1.19 | |
| Blechschraube 5x40 | ||||
| 114 | 266211-9 | 1.00 | 1.19 | |
| Druckfeder 11 | ||||
| 115 | 233434-4 | 2.40 | 2.86 | |
| Federfuhrung | ||||
| 116 | 419013-4 | 2.40 | 2.86 | |
| Kurbelgehäusedeckel | ||||
| 117 | 419793-2 | 10.80 | 12.85 | |
| Geschwindigkeitsregelkreis | ||||
| 118 | 631727-7 | 45.10 | 53.67 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 119 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 119 | 266385-6 | 0.83 | 0.99 | |
| Kabelbaum | ||||
| 120 | 638510-3 | 2.40 | 2.86 | |
| Zugentlastung | ||||
| 121 | 687169-3 | 1.00 | 1.19 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 122 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 122 | 266385-6 | 0.83 | 0.99 | |
| Klemmstreifenbasis | ||||
| 123 | 419024-9 | 1.20 | 1.43 | |
| Gewindebohrer 4x18 | ||||
| 124 | 265A48-7 | 1.00 | 1.19 | |
| Blechschraube 4x14 mm GA9070Y A | ||||
| 125 | 265B74-2 | 1.00 | 1.19 | |
| Blechschraube 4X14 Ga7020 A | ||||
| 125 | 266385-6 | 0.83 | 0.99 | |
| Linse | ||||
| 126 | 419774-6 | 2.40 | 2.86 | |
| Kabeltülle 10 | ||||
| 127 | 682560-0 | 2.40 | 2.86 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 128 | 695123-3 | 22.00 | 26.18 | |
| Gewindeschneidschraube 5X25 | ||||
| 129 | 266041-8 | 1.00 | 1.19 | |
| Unterdeckel | ||||
| 130 | 419790-8 | 22.00 | 26.18 | |
| MUTTER M8 | ||||
| 131 | 252178-7 | 1.00 | 1.19 | |
| Unterlegscheibe 8 | ||||
| 132 | 253165-9 | 1.00 | 1.19 | |
| Lüfter 90 | ||||
| 133 | 240016-5 | 6.00 | 7.14 | |
| Fächerschnecke | ||||
| 134 | 419782-7 | 2.40 | 2.86 | |
| Bürstensatz Cb175 | ||||
| 135* | 195844-2 | 7.20 | 8.57 | |
| Kohlekasten Zsb | ||||
| 136 | 632D00-2 | 10.80 | 12.85 | |
| Motorgehäuse | ||||
| 137 | 419795-8 | 28.60 | 34.03 | |
| Feld | ||||
| 138 | 636303-2 | 34.10 | 40.58 | |
| Gewindeschneidende Schraube Pt 5x55 Hr5001C A | ||||
| 139 | 266095-5 | 1.20 | 1.43 | |
| Kugellager 6000ddw | ||||
| 140 | 211289-7 | 13.20 | 15.71 | |
| Isolierring | ||||
| 141 | 681642-5 | 8.40 | 10.00 | |
| Anker | ||||
| 142 | 516993-6 | 112.20 | 133.52 | |
| Unterlegscheibe 15 | ||||
| 143 | 267025-9 | 1.00 | 1.19 | |
| Kugellager 6202llu | ||||
| 144 | 211238-4 | 7.20 | 8.57 | |
| Bus 12 | ||||
| 145 | 331596-3 | 6.00 | 7.14 | |
| Keerring 10 | ||||
| 146 | 213231-4 | 6.00 | 7.14 | |
| Distanzplatte | ||||
| 147 | 419788-5 | 3.60 | 4.28 | |
