Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HS003G'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

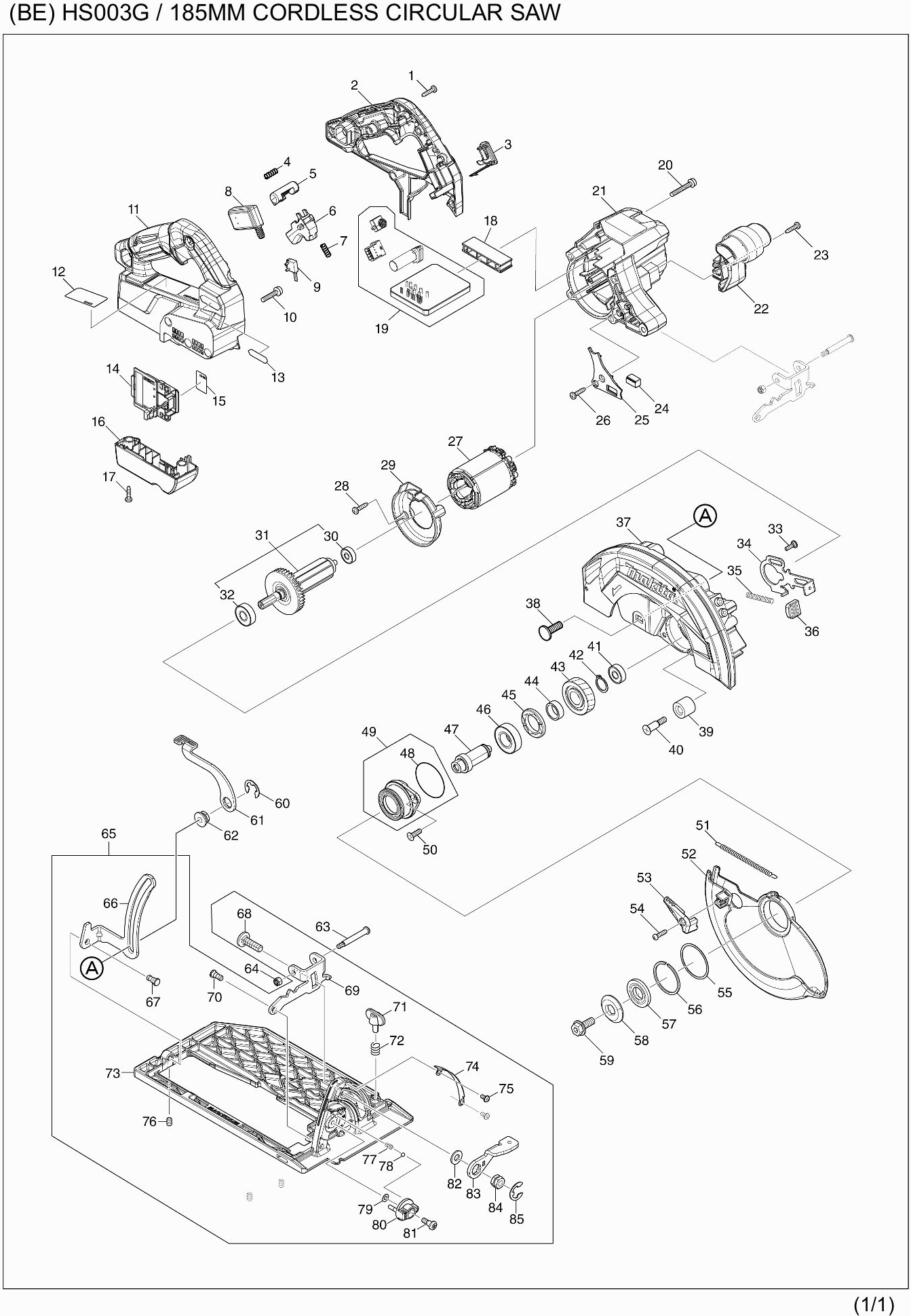

Zeichnungen der Makita HS003G
Teileliste der Makita HS003G
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 001 | 265B67-9 | 1.00 | 1.19 | |
| Handgriffset HS003G | ||||
| 002 | 183R15-1 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 002C10 | 263005-3 | 1.00 | 1.19 | |
| Abdeckkappe DGA701 | ||||
| 003 | 140F99-0 | 2.40 | 2.86 | |
| O-Ring 16 | ||||
| 003C10 | 213218-6 | 1.20 | 1.43 | |
| Label DGA701 | ||||
| 003C20 | 818H07-8 | 2.40 | 2.86 | |
| Druckfeder 4 | ||||
| 004 | 231433-0 | 1.00 | 1.19 | |
| Verriegelungstaste Kp0810/C | ||||
| 005 | 419704-7 | 2.40 | 2.86 | |
| Umschaltknopf DHS660 | ||||
| 006 | 458594-3 | 1.20 | 1.43 | |
| Druckfeder 4 | ||||
| 007 | 231433-0 | 1.00 | 1.19 | |
| Schalter C3Xa-1Pspm Dsp600 | ||||
| 008 | 651083-9 | 19.80 | 23.56 | |
| Schalteinheit DHS782 | ||||
| 009 | 632M92-5 | 10.80 | 12.85 | |
| Schraube 5x25 | ||||
| 010 | 911243-8 | 1.00 | 1.19 | |
| Handgriffset HS003G | ||||
| 011 | 183R15-1 | 17.60 | 20.94 | |
| Gummistift 6 | ||||
| 011C10 | 263005-3 | 1.00 | 1.19 | |
| Namensschild HS003G | ||||
| 012 | 857E33-4 | 3.60 | 4.28 | |
| Label XGT HS004G | ||||
| 013 | 8012U4-2 | 2.40 | 2.86 | |
| Kontrolleinheit GA-40V Serie | ||||
| 014 | 632P65-6 | 8.40 | 10.00 | |
| Seriennummer Etikett HS003G | ||||
| 015 | 857E38-4 | 2.40 | 2.86 | |
| Terminalgehäuse HS003/4G | ||||
| 016 | 140S46-9 | 3.60 | 4.28 | |
| Gummistift 6 | ||||
| 016C10 | 263005-3 | 1.00 | 1.19 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 017 | 265B67-9 | 1.00 | 1.19 | |
| Distanzhülse HS003/4G | ||||
| 018 | 412480-2 | 1.20 | 1.43 | |
| Controller HS003/4G | ||||
| 019 | 620D01-2 | 147.40 | 175.41 | |
| Schraube 5x36 | ||||
| 020 | 911258-5 | 1.00 | 1.19 | |
| Motorgehäuse DHS782 | ||||
| 021 | 458746-6 | 11.00 | 13.09 | |
| Vorderer Griff DHS752 | ||||
| 022 | 458750-5 | 8.40 | 10.00 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 023 | 265B67-9 | 1.00 | 1.19 | |
| Ledkreis DHR680 | ||||
| 024 | 620936-3 | 8.40 | 10.00 | |
| Linse DHS782 | ||||
| 025 | 458751-3 | 1.20 | 1.43 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 026 | 265B67-9 | 1.00 | 1.19 | |
| Feld HS003/4G | ||||
| 027 | 629479-2 | 34.10 | 40.58 | |
| SELBSTSCHNEIDENDE SCHRAUBE 4X18MM DGA520 A | ||||
| 028 | 265B67-9 | 1.00 | 1.19 | |
| Zwischenplatte DHS782 | ||||
| 029 | 458749-0 | 1.20 | 1.43 | |
| Kugellager 626zz | ||||
| 030 | 210143-2 | 3.60 | 4.28 | |
| Anker DHS782 | ||||
| 031 | 519534-7 | 39.60 | 47.12 | |
| Kugellager 6000ddw | ||||
| 032 | 211289-7 | 13.20 | 15.71 | |
| Met.Schraube M4x14mm DHS782 | ||||
| 033 | 251529-1 | 1.00 | 1.19 | |
| Achsensperre HS003/4G | ||||
| 034 | 347676-5 | 2.40 | 2.86 | |
| Druckfeder 6 5903R | ||||
| 035 | 233084-5 | 1.00 | 1.19 | |
| Kappe | ||||
| 036 | 286039-9 | 1.00 | 1.19 | |
| Schutzdeckel HS003/4G | ||||
| 037 | 140S42-7 | 45.10 | 53.67 | |
| O-Ring 26 | ||||
| 037C10 | 213434-0 | 1.00 | 1.19 | |
| Gummistift 6 | ||||
| 037C20 | 263005-3 | 1.00 | 1.19 | |
| Skalenanordnung DHS782 | ||||
| 037C30 | 818C45-0 | 1.00 | 1.19 | |
| Schlossschraube 8x25 | ||||
| 038 | 266396-1 | 1.00 | 1.19 | |
| Gummibuchse 8 DHS782 | ||||
| 039 | 262185-2 | 2.40 | 2.86 | |
| Metallschraube M6x30mm DHS782 | ||||
| 040 | 251572-0 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 041 | 210046-0 | 1.20 | 1.43 | |
| Sicherungsring S-17 | ||||
| 042 | 961057-5 | 1.00 | 1.19 | |
| Zahnrad 37 DHS782 | ||||
| 043 | 226838-7 | 6.00 | 7.14 | |
| Ring 17 DHS782 | ||||
| 044 | 257451-0 | 1.20 | 1.43 | |
| Lagerblockierung 23-36 Ga7010 | ||||
| 045 | 285809-3 | 2.40 | 2.86 | |
| Kugellager 6003ddw | ||||
| 046 | 210301-0 | 6.00 | 7.14 | |
| Schneidachse DHS782 | ||||
| 047 | 327192-3 | 3.60 | 4.28 | |
| O-Ring 42 | ||||
| 048 | 213565-5 | 1.00 | 1.19 | |
| Lagerschale DHS782 | ||||
| 049 | 136021-7 | 4.80 | 5.71 | |
| Senkschrauben 5x13 | ||||
| 050 | 265034-2 | 1.00 | 1.19 | |
| Zugfeder 4 DHS782 | ||||
| 051 | 232467-6 | 1.00 | 1.19 | |
| Federbelastete Schutzabdeckung HS003/4G | ||||
| 052 | 319970-5 | 26.40 | 31.42 | |
| Hebel HS003G | ||||
| 053 | 271448-5 | 1.20 | 1.43 | |
| Schraube 4X16 DUH501 A | ||||
| 054 | 265178-8 | 1.00 | 1.19 | |
| Unterlegscheibe 40 | ||||
| 055 | 267337-0 | 1.20 | 1.43 | |
| Borgring WR-40 DHS782 | ||||
| 056 | 257452-8 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 057 | 224593-5 | |||
| Außenflansch 35mm | ||||
| 058 | 224409-4 | 2.40 | 2.86 | |
| Innensechskantschraube M8x20 | ||||
| 059 | 266283-4 | 1.20 | 1.43 | |
| Sicherungsring E-12 | ||||
| 060 | 257953-6 | 1.00 | 1.19 | |
| Hebel 50 HS003/4G | ||||
| 061 | 271460-5 | 2.40 | 2.86 | |
| Kontermutter DHS782 | ||||
| 062 | 252262-8 | 9.60 | 11.42 | |
| Kreuzschlitzschraube M5 | ||||
| 063 | 265075-8 | 2.40 | 2.86 | |
| Sechskant-Sicherungsmutter 5x8 | ||||
| 064 | 252103-8 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 065 | 136274-8 | |||
| Tiefenstopp HS003G | ||||
| 066 | 347439-9 | 3.60 | 4.28 | |
| Kragenstift 6-7 | ||||
| 067 | 256511-5 | 1.00 | 1.19 | |
| Schraube M8x28mm HS003G | ||||
| 068 | 266227-4 | 7.20 | 8.57 | |
| Gehrungsführer HS003G | ||||
| 069 | 347440-4 | 3.60 | 4.28 | |
| Kragenstift 6-7 | ||||
| 070 | 256511-5 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 071 | 265701-9 | |||
| Druckfeder 8 | ||||
| 072 | 233376-2 | 1.00 | 1.19 | |
| Grundplatte HS003G | ||||
| 073 | 319972-1 | 36.30 | 43.20 | |
| Skala HS003G | ||||
| 074 | 347442-0 | 2.40 | 2.86 | |
| Met,Schraube, M4x8mm HS003G | ||||
| 075 | 251358-2 | 1.00 | 1.19 | |
| Sechskantschraube 5x8 | ||||
| 076 | 266229-0 | 1.00 | 1.19 | |
| Druckfeder 4 | ||||
| 077 | 233314-4 | 1.00 | 1.19 | |
| Stahlkugel 4 | ||||
| 078 | 216008-6 | 1.00 | 1.19 | |
| Sicherungsscheibe 5 | ||||
| 079 | 253811-4 | 1.00 | 1.19 | |
| Einstellknopf 27mm DHS900 | ||||
| 080 | 450704-8 | 1.20 | 1.43 | |
| Schraube M5 | ||||
| 081 | 251370-2 | 1.20 | 1.43 | |
| Unterlegscheibe 8 | ||||
| 082 | 941202-8 | 1.00 | 1.19 | |
| Hebelplatte HS003G | ||||
| 083 | 346003-3 | 2.40 | 2.86 | |
| MUTTER M8 | ||||
| 084 | 264006-4 | 1.20 | 1.43 | |
| Sicherungsring E-12 | ||||
| 085 | 257953-6 | 1.00 | 1.19 | |
