Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HS010GT201'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

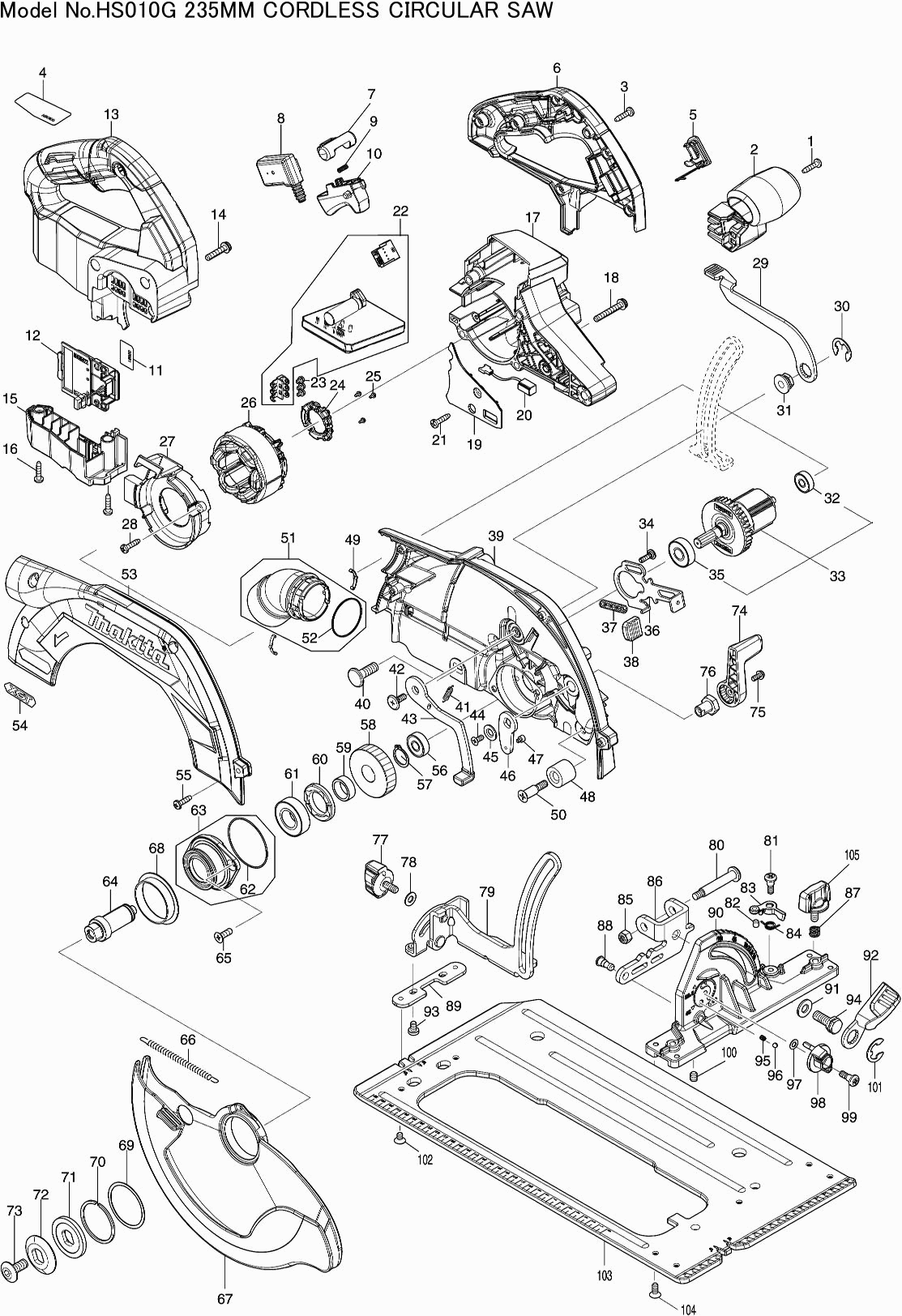

Zeichnungen der Makita HS010GT201
Teileliste der Makita HS010GT201
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 001 | 266326-2 | |||
| Vorderer Griff HS009/10 | ||||
| 002 | 413C21-5 | 6.55 | 7.79 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 266326-2 | |||
| Namensschild HS010G | ||||
| 004 | 8114R3-7 | 0.83 | 0.99 | |
| Abdeckkappe DGA701 | ||||
| 005 | 140F99-0 | 2.36 | 2.81 | |
| O-Ring 16 SP001G | ||||
| 005C10 | 213A05-9 | 0.83 | 0.99 | |
| Handgriffset HS009/010G | ||||
| 006 | 183U47-6 | 17.45 | 20.77 | |
| Gummistift 6 | ||||
| 006C10 | 263005-3 | 0.83 | 0.99 | |
| Verriegelungstaste Kp0810/C | ||||
| 007 | 419704-7 | 1.46 | 1.74 | |
| Schalter HS009/010G | ||||
| 008 | 650008-0 | 20.91 | 24.88 | |
| Druckfeder 4 | ||||
| 009 | 231433-0 | 0.83 | 0.99 | |
| Schaltgriff HS009/010G | ||||
| 010 | 413C24-9 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 8114R5-3 | |||
| Kontrolleinheit GA-40V Serie | ||||
| 012 | 632P65-6 | 8.21 | 9.77 | |
| Handgriffset HS009/010G | ||||
| 013 | 183U47-6 | 17.45 | 20.77 | |
| Gummistift 6 | ||||
| 013C10 | 263005-3 | 0.83 | 0.99 | |
| Schraube 5x25 | ||||
| 014 | 911243-8 | 0.83 | 0.99 | |
| Gehäuse der Anschlusseinheit HS009/010G | ||||
| 015 | 141G16-9 | 3.22 | 3.83 | |
| Gummistift 6 | ||||
| 015C10 | 263005-3 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 016 | 266326-2 | |||
| Motorgehäuse HS009/010G | ||||
| 017 | 413C17-6 | 11.09 | 13.20 | |
| Schraube 5x36 | ||||
| 018 | 911258-5 | 0.83 | 0.99 | |
| Lichtabdeckung HS009/010G | ||||
| 019 | 413C23-1 | 0.89 | 1.06 | |
| Ledkreis DHR680 | ||||
| 020 | 620936-3 | 8.21 | 9.77 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 021 | 266326-2 | |||
| Controller HS009/010G | ||||
| 022 | 620H80-4 | 101.64 | 120.95 | |
| Kreuzschlitzschraube M3X6 | ||||
| 023 | 652069-6 | 0.83 | 0.99 | |
| Sensorsatz RS002G | ||||
| 024 | 632R96-7 | 21.08 | 25.09 | |
| Met.schr. M2x5mm RS002G | ||||
| 025 | 652093-9 | 0.83 | 0.99 | |
| Anker RS002G | ||||
| 026 | 629A40-1 | 19.12 | 22.75 | |
| Zwischenplatte HS009/010G | ||||
| 027 | 413C22-3 | 1.51 | 1.80 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 028 | 266326-2 | |||
| Hebel 132mm DHS900 | ||||
| 029 | 271453-2 | 1.39 | 1.65 | |
| Sicherungsring E-12 | ||||
| 030 | 257953-6 | 0.83 | 0.99 | |
| Kontermutter DHS782 | ||||
| 031 | 252262-8 | 9.24 | 11.00 | |
| Kugellager 626zz | ||||
| 032 | 210143-2 | 2.71 | 3.22 | |
| Anker-Verbindung HS009/010G | ||||
| 033 | 519721-8 | 27.84 | 33.13 | |
| Met.Schraube M4x14mm DHS782 | ||||
| 034 | 251529-1 | 0.83 | 0.99 | |
| Kugellager 6000ddw | ||||
| 035 | 211289-7 | 12.22 | 14.54 | |
| Achsensperre HS003/4G | ||||
| 036 | 347676-5 | 1.67 | 1.99 | |
| Druckfeder 6 5903R | ||||
| 037 | 233084-5 | 0.83 | 0.99 | |
| Kappe | ||||
| 038 | 286039-9 | 0.83 | 0.99 | |
| Komplette Sägekappe HS009/010G | ||||
| 039 | 141G17-7 | 37.88 | 45.08 | |
| O-Ring 26 | ||||
| 039C10 | 213434-0 | 0.83 | 0.99 | |
| Gummistift 6 | ||||
| 039C20 | 263005-3 | 0.83 | 0.99 | |
| Label Skalenteilung DHS900 | ||||
| 039C30 | 8004T1-0 | 0.83 | 0.99 | |
| Schlossschraube 8x25 | ||||
| 040 | 266396-1 | 0.83 | 0.99 | |
| Zugfeder 4mm DHS900 | ||||
| 041 | 232563-0 | 0.83 | 0.99 | |
| Met.schraube M5x14mm | ||||
| 042 | 265A60-7 | 0.83 | 0.99 | |
| Hebel DHS900 | ||||
| 043 | 162686-9 | 3.12 | 3.71 | |
| Senkschraube 4x10 | ||||
| 044 | 265135-6 | 0.83 | 0.99 | |
| Unterlegscheibe 6mm DHS900 | ||||
| 045 | 347577-7 | 0.83 | 0.99 | |
| Montageplatte DHS900 | ||||
| 046 | 347576-9 | 0.98 | 1.17 | |
| Innensechskantschraube M3x4mm DHS900 | ||||
| 047 | 265A82-7 | 0.83 | 0.99 | |
| Gummibuchse 8 DHS782 | ||||
| 048 | 262185-2 | 2.02 | 2.40 | |
| Blattfeder HS010G | ||||
| 049 | 232674-1 | 0.83 | 0.99 | |
| Metallschraube M6x30mm DHS782 | ||||
| 050 | 251572-0 | 0.83 | 0.99 | |
| Stofafzuigadapter cirkelzaag | ||||
| 051 | 136173-4 | 1.00 | 1.19 | |
| O-Ring 30 4100Kb | ||||
| 052 | 213444-7 | 0.83 | 0.99 | |
| Sägehaube Kappe HS009/010G | ||||
| 053 | 312C12-2 | 22.99 | 27.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 054 | 8032A7-2 | |||
| Gewindeschneidschraube Ct 4x16 | ||||
| 055 | 266034-5 | 0.83 | 0.99 | |
| Kugellager 608Zz A | ||||
| 056 | 210046-0 | 0.83 | 0.99 | |
| Sicherungsring S-17 | ||||
| 057 | 961057-5 | 0.83 | 0.99 | |
| Zahnrad 46mm DHS900 | ||||
| 058 | 226934-1 | 4.45 | 5.30 | |
| Ring 17 DHS782 | ||||
| 059 | 257451-0 | 0.98 | 1.17 | |
| Lagerblockierung 23-36 Ga7010 | ||||
| 060 | 285809-3 | 2.10 | 2.50 | |
| Kugellager 6003ddw | ||||
| 061 | 210301-0 | 5.80 | 6.90 | |
| O-Ring 46 | ||||
| 062 | 213623-7 | 0.83 | 0.99 | |
| Lagergehäuse DHS900 | ||||
| 063 | 136192-0 | 4.45 | 5.30 | |
| Schneidachse DHS782 | ||||
| 064 | 327192-3 | 3.12 | 3.71 | |
| Senkschrauben 5x13 | ||||
| 065 | 265034-2 | 0.83 | 0.99 | |
| Zugfeder 6mm DHS900 | ||||
| 066 | 232562-2 | 1.18 | 1.40 | |
| Sicherheitsabdeckung HS009/010G | ||||
| 067 | 312C14-8 | 20.91 | 24.88 | |
| Abstandsbusche DHS900 | ||||
| 068 | 459830-0 | 0.98 | 1.17 | |
| Unterlegscheibe 40 | ||||
| 069 | 267337-0 | 0.83 | 0.99 | |
| Borgring WR-40 DHS782 | ||||
| 070 | 257452-8 | 0.98 | 1.17 | |
| Innenflansch 40 | ||||
| 071 | 224360-8 | 9.67 | 11.51 | |
| Außenflansch 38mm DHS900 | ||||
| 072 | 224600-4 | 1.66 | 1.98 | |
| Innensechskantschraube M8 DHS900 | ||||
| 073 | 265A59-2 | 0.83 | 0.99 | |
| Hebel 55mm DHS900 | ||||
| 074 | 271451-6 | 1.39 | 1.65 | |
| Schraube 4X10 | ||||
| 075 | 911113-1 | 0.83 | 0.99 | |
| Mutter 4k M4x16mm DHS900 | ||||
| 076 | 252275-9 | 1.18 | 1.40 | |
| Flügelschraube 6x14mm | ||||
| 077 | 265798-8 | 0.98 | 1.17 | |
| Sicherungsscheibe 6x12mm | ||||
| 078 | 941151-9 | 0.83 | 0.99 | |
| Tiefenanschlag HS010G | ||||
| 079 | 162813-8 | 9.80 | 11.66 | |
| Met.schraube. M6 HS010G | ||||
| 080 | 251220-1 | 0.83 | 0.99 | |
| Schraube M5 | ||||
| 081 | 251370-2 | 0.83 | 0.99 | |
| Sechskantbolzen 5x6 | ||||
| 082 | 266264-8 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 083 | 319239-7 | |||
| Druckfeder 7 | ||||
| 084 | 231665-9 | 0.83 | 0.99 | |
| Sicherungsmutter 6-10 | ||||
| 085 | 252014-7 | 0.83 | 0.99 | |
| Gehrungsanschlag HS010G | ||||
| 086 | 347689-6 | 4.03 | 4.80 | |
| Druckfeder 8 | ||||
| 087 | 233376-2 | 0.93 | 1.11 | |
| Kragenstift 6-7 | ||||
| 088 | 256351-1 | 0.83 | 0.99 | |
| Platte | ||||
| 089 | 347124-4 | 0.83 | 0.99 | |
| Winklige Platte HS010G | ||||
| 090 | 312C19-8 | 17.45 | 20.77 | |
| Unterlegscheibe 8 | ||||
| 091 | 941202-8 | 0.83 | 0.99 | |
| Hebel 56 HS010G | ||||
| 092 | 271461-3 | 1.82 | 2.17 | |
| Met.schr. M5x8mm HS010G | ||||
| 093 | 265B04-3 | 0.83 | 0.99 | |
| Innensechskantschraube M8x20mm HS010G | ||||
| 094 | 265B05-1 | 0.83 | 0.99 | |
| Druckfeder 4 | ||||
| 095 | 233314-4 | 0.83 | 0.99 | |
| Stahlkugel 4 | ||||
| 096 | 216008-6 | 0.83 | 0.99 | |
| Sicherungsscheibe 5 | ||||
| 097 | 253811-4 | 0.83 | 0.99 | |
| Drehknopf 27mm HS010G | ||||
| 098 | 412510-9 | 0.83 | 0.99 | |
| Schraube M5 | ||||
| 099 | 251370-2 | 0.83 | 0.99 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 266208-8 | |||
| Sicherungsring E-12 | ||||
| 101 | 257953-6 | 0.83 | 0.99 | |
| Versenkte Schraube 5x8 | ||||
| 102 | 912202-5 | 0.83 | 0.99 | |
| Basisplatte HS010G | ||||
| 103 | 347688-8 | 30.87 | 36.74 | |
| Versenkte Schraube 5x12 | ||||
| 104 | 912212-2 | 0.83 | 0.99 | |
| Flügelschraube 6x14mm | ||||
| 105 | 265798-8 | 0.98 | 1.17 | |
