Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HT53'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

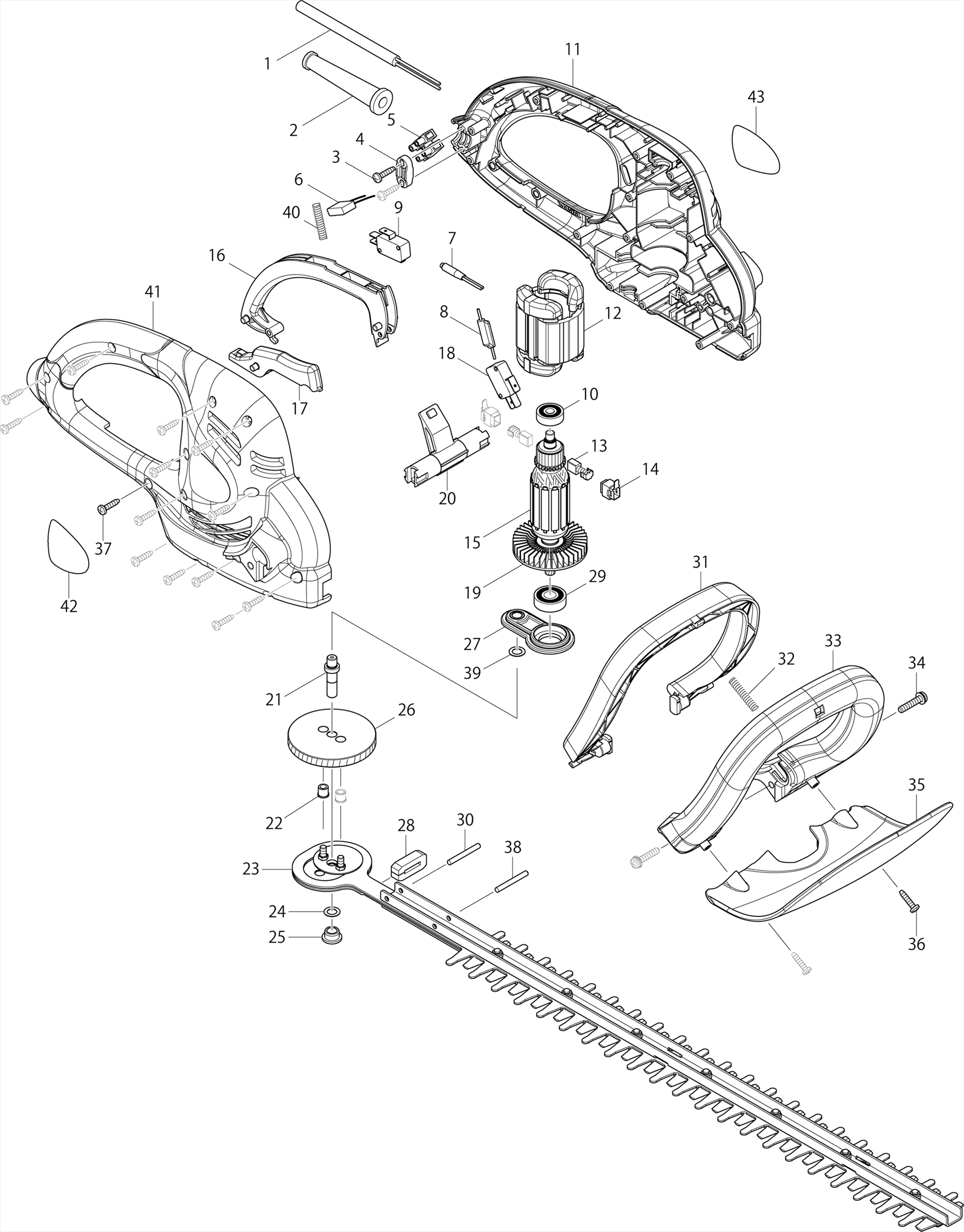

Zeichnungen der Makita HT53
Teileliste der Makita HT53
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A01 | 194678-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A01-1 | 194678-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| A02 | 158024-1 | |||
| Transportschutz | ||||
| A03 | 452685-2 | 3.00 | 3.57 | |
| LABEL WAARSCH. UH5570 | ||||
| C10 | 8074L2-3 | 2.40 | 2.86 | |
| Sechskantmutter M5 | ||||
| C10 | 931202-6 | 1.00 | 1.19 | |
| Leitungsfilter | ||||
| E03 | 688131-1 | 1.00 | 1.19 | |
| Leitungsfilter | ||||
| E03-1 | 688131-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F01 | 194678-0 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F02 | 194680-3 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| F03 | 195051-7 | |||
| Netzkabel 2x1.00 0.3mtr | ||||
| 001 | 665877-6 | 2.71 | 3.22 | |
| Netzkabel 2x1.00 0.3mtr | ||||
| 001-1 | 665877-6 | 2.71 | 3.22 | |
| Kabeltülle 9.3-85 | ||||
| 002 | 682516-3 | 1.20 | 1.43 | |
| Kabeltülle 10-85 | ||||
| 002-1 | 682504-0 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 003 | 266326-2 | |||
| Klemmenhalterung | ||||
| 004 | 687124-5 | 1.00 | 1.19 | |
| Klemmstein | ||||
| 005 | 654531-7 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 645200-1 | |||
| Entstör Kondensator | ||||
| 006-1 | 645089-7 | 1.00 | 1.19 | |
| WIDERSTAND | ||||
| 007 | 646056-5 | 3.60 | 4.28 | |
| KONDENSATOR | ||||
| 007-1 | 646153-7 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 008 | 646090-5 | |||
| Schalter | ||||
| 009 | 650642-6 | 3.60 | 4.28 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 210030-5 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011 | 187053-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 011-1 | 183S10-7 | |||
| FELD 220/240V | ||||
| 012 | 621753-4 | 25.30 | 30.11 | |
| Bürstensatz CB-419 | ||||
| 013 | 195015-1 | 4.80 | 5.71 | |
| Bürstensatz CB-419 | ||||
| 013-1 | 195015-1 | 4.80 | 5.71 | |
| Kohlekasten Zsb | ||||
| 014 | 643923-5 | 1.18 | 1.40 | |
| Anker 240v | ||||
| 015 | 515824-6 | 24.20 | 28.80 | |
| Schaltergriff | ||||
| 016 | 452677-1 | 2.40 | 2.86 | |
| Schalterknopf | ||||
| 017 | 452680-2 | 1.20 | 1.43 | |
| Schalter | ||||
| 018 | 650642-6 | 3.60 | 4.28 | |
| Lüfter 60 | ||||
| 019 | 241850-6 | 8.40 | 10.00 | |
| Schaltarm | ||||
| 020 | 452681-0 | 1.20 | 1.43 | |
| As Uh42/48/5261 A | ||||
| 021 | 326034-8 | 2.40 | 2.86 | |
| Gleitlager 5mm | ||||
| 022 | 262570-9 | 1.00 | 1.19 | |
| SCHAARMESSENSET 52 CM | ||||
| 023 | 140827-7 | 40.00 | 47.60 | |
| Unterlegscheibe 8 | ||||
| 024 | 253777-8 | 1.00 | 1.19 | |
| Gleitlager 8mm | ||||
| 025 | 214064-0 | 1.20 | 1.43 | |
| Zahnrad 67mm | ||||
| 026 | 227745-7 | 8.40 | 10.00 | |
| Zahnrad 67mm | ||||
| 026-1 | 227745-7 | 8.40 | 10.00 | |
| Lagergehäuse | ||||
| 027 | 140828-5 | 6.00 | 7.14 | |
| Staubführung | ||||
| 028 | 423417-4 | 1.20 | 1.43 | |
| Kugellager 6000rd | ||||
| 029 | 211062-5 | 4.80 | 5.71 | |
| Stift 4 | ||||
| 030 | 268136-3 | 1.20 | 1.43 | |
| Schaltergriff "b" | ||||
| 031 | 452679-7 | 3.60 | 4.28 | |
| Druckfeder 5 | ||||
| 032 | 233156-6 | 1.00 | 1.19 | |
| Griff | ||||
| 033 | 452682-8 | 6.00 | 7.14 | |
| Schraube 5x25 | ||||
| 034 | 911243-8 | 1.00 | 1.19 | |
| Schutz | ||||
| 035 | 140829-3 | 7.20 | 8.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035-1 | 1410D4-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 036 | 266326-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 037 | 266326-2 | |||
| Stift 4 | ||||
| 038 | 268136-3 | 1.20 | 1.43 | |
| Unterlegscheibe 8 | ||||
| 039 | 253777-8 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 040 | 233156-6 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041 | 187053-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 041-1 | 183S10-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 042 | 869272-4 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 043 | 892655-3 | |||
| KONDENSATOR | ||||
| 044 | 645277-6 | 1.20 | 1.43 | |
