Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HT5510'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

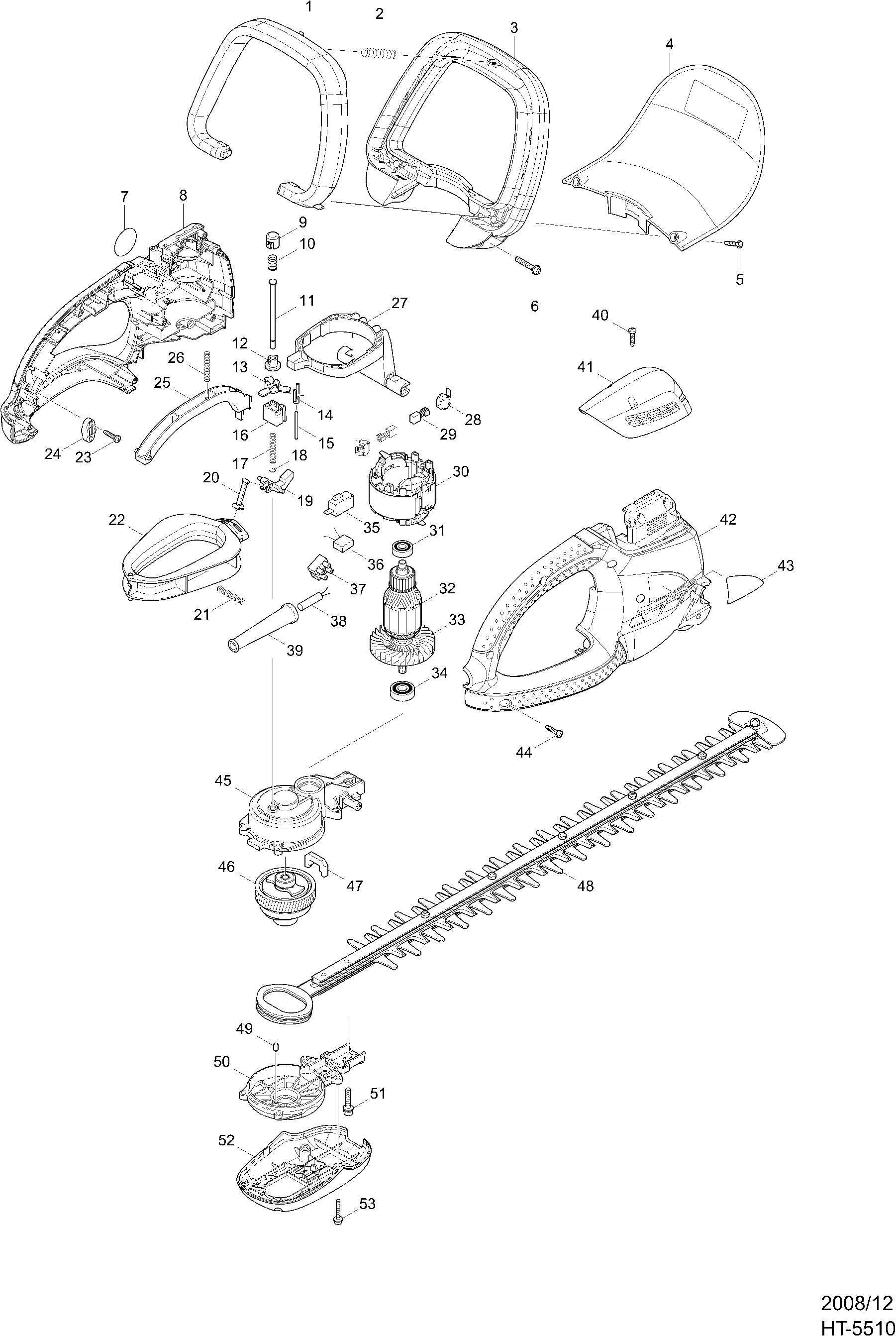

Zeichnungen der Makita HT5510
Teileliste der Makita HT5510
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schalterknopf | ||||
| 001 | 450493-5 | 7.20 | 8.57 | |
| Schalterknopf | ||||
| 1 | 450493-5 | 7.20 | 8.57 | |
| Druckfeder 9 | ||||
| 002 | 233157-4 | 1.00 | 1.19 | |
| Druckfeder 9 | ||||
| 2 | 233157-4 | 1.00 | 1.19 | |
| Vorderhandgriff | ||||
| 003 | 450442-2 | 11.00 | 13.09 | |
| Vorderhandgriff | ||||
| 3 | 450442-2 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 158629-7 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 158629-7 | |||
| Gewindebohrer 4x18 | ||||
| 005 | 265A48-7 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 5 | 265A48-7 | 1.00 | 1.19 | |
| Schraube 5x30 | ||||
| 006 | 911253-5 | 1.00 | 1.19 | |
| Schraube 5x30 | ||||
| 6 | 911253-5 | 1.00 | 1.19 | |
| Namensschild "ht5510" | ||||
| 007 | 865794-2 | 3.60 | 4.28 | |
| Namensschild "ht5510" | ||||
| 7 | 865794-2 | 3.60 | 4.28 | |
| Gehaeuse | ||||
| 008 | 188570-0 | 39.60 | 47.12 | |
| Gehaeuse | ||||
| 8 | 188570-0 | 39.60 | 47.12 | |
| Schutz | ||||
| 009 | 417740-7 | 1.00 | 1.19 | |
| Schraube 5x30 | ||||
| 009 | 911253-5 | 1.00 | 1.19 | |
| Schraube 5x30 | ||||
| 9 | 911253-5 | 1.00 | 1.19 | |
| Druckfeder 8 | ||||
| 010 | 233288-9 | 1.20 | 1.43 | |
| Druckfeder 8 | ||||
| 10 | 233288-9 | 1.20 | 1.43 | |
| Schalthebel Uh45/55/65 A | ||||
| 011 | 268077-3 | 6.00 | 7.14 | |
| Schalthebel Uh45/55/65 A | ||||
| 11 | 268077-3 | 6.00 | 7.14 | |
| Kappenhalter | ||||
| 012 | 417727-9 | 1.00 | 1.19 | |
| Kappenhalter | ||||
| 12 | 417727-9 | 1.00 | 1.19 | |
| Hebel | ||||
| 013 | 417736-8 | 1.00 | 1.19 | |
| Hebel | ||||
| 13 | 417736-8 | 1.00 | 1.19 | |
| Druckplattenabdeckung | ||||
| 014 | 417735-0 | 1.00 | 1.19 | |
| Druckplattenabdeckung | ||||
| 14 | 417735-0 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 015 | 268078-1 | 1.00 | 1.19 | |
| Stift 3 | ||||
| 15 | 268078-1 | 1.00 | 1.19 | |
| Pinhalter | ||||
| 016 | 417781-3 | 1.20 | 1.43 | |
| Pinhalter | ||||
| 16 | 417781-3 | 1.20 | 1.43 | |
| Druckfeder 5 | ||||
| 017 | 233156-6 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 17 | 233156-6 | 1.00 | 1.19 | |
| Sicherungsring 4mm A | ||||
| 018 | 927304000 | 1.20 | 1.43 | |
| Sicherungsring 4mm A | ||||
| 18 | 927304000 | 1.20 | 1.43 | |
| Hebel | ||||
| 019 | 417737-6 | 1.20 | 1.43 | |
| Hebel | ||||
| 19 | 417737-6 | 1.20 | 1.43 | |
| Stange | ||||
| 020 | 417739-2 | 1.00 | 1.19 | |
| Stange | ||||
| 20 | 417739-2 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 021 | 233156-6 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 21 | 233156-6 | 1.00 | 1.19 | |
| Schalterstange c | ||||
| 022 | 417731-8 | 3.60 | 4.28 | |
| Schalterstange c | ||||
| 22 | 417731-8 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 023 | 265A48-7 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 23 | 265A48-7 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 024 | 687053-2 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 24 | 687053-2 | 1.00 | 1.19 | |
| Schalterknopf a | ||||
| 025 | 450443-0 | 2.40 | 2.86 | |
| Schalterknopf a | ||||
| 25 | 450443-0 | 2.40 | 2.86 | |
| Druckfeder 5 | ||||
| 026 | 233156-6 | 1.00 | 1.19 | |
| Druckfeder 5 | ||||
| 26 | 233156-6 | 1.00 | 1.19 | |
| Hebel | ||||
| 027 | 417738-4 | 3.60 | 4.28 | |
| Hebel | ||||
| 27 | 417738-4 | 3.60 | 4.28 | |
| KOHLEBÜRSTENHALTER HP1500/2040 A | ||||
| 028 | 643936-6 | 2.40 | 2.86 | |
| KOHLEBÜRSTENHALTER HP1500/2040 A | ||||
| 28 | 643936-6 | 2.40 | 2.86 | |
| Bürstensatz CB-419 | ||||
| 029 | 195015-1 | 4.80 | 5.71 | |
| Bürstensatz CB-419 | ||||
| 29 | 195015-1 | 4.80 | 5.71 | |
| FELD 220/240V | ||||
| 030 | 594578-8 | 20.90 | 24.87 | |
| Motoranschluss | ||||
| 030 | 654069-2 | 1.00 | 1.19 | |
| Motoranschluss | ||||
| 30 | 654069-2 | 1.00 | 1.19 | |
| Kugellager 608Zz A | ||||
| 031 | 210046-0 | 1.20 | 1.43 | |
| Kugellager 608Zz A | ||||
| 31 | 210046-0 | 1.20 | 1.43 | |
| Anker 220-240v | ||||
| 032 | 516499-4 | 36.30 | 43.20 | |
| Anker 220-240v | ||||
| 32 | 516499-4 | 36.30 | 43.20 | |
| Lüfter 70 | ||||
| 033 | 241858-0 | 3.60 | 4.28 | |
| Lüfter 70 | ||||
| 33 | 241858-0 | 3.60 | 4.28 | |
| Kugellager 6000rd | ||||
| 034 | 211062-5 | 4.80 | 5.71 | |
| Kugellager 6000rd | ||||
| 34 | 211062-5 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 035 | 650522-6 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 650522-6 | |||
| Kondensator 0,1uf | ||||
| 036 | 645105-5 | 3.60 | 4.28 | |
| Kondensator 0,1uf | ||||
| 36 | 645105-5 | 3.60 | 4.28 | |
| Klemmstein | ||||
| 037 | 654531-7 | 2.10 | 2.50 | |
| Klemmstein | ||||
| 37 | 654531-7 | 2.10 | 2.50 | |
| Netzkabel 2x0,3 1,5mtr | ||||
| 038 | 666246-4 | 3.60 | 4.28 | |
| Netzkabel 2x0,3 1,5mtr | ||||
| 38 | 666246-4 | 3.60 | 4.28 | |
| Kabeltülle 8-90 | ||||
| 039 | 682503-2 | 2.40 | 2.86 | |
| Kabeltülle 8-90 | ||||
| 39 | 682503-2 | 2.40 | 2.86 | |
| Gewindebohrer 4x18 | ||||
| 040 | 265A48-7 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 40 | 265A48-7 | 1.00 | 1.19 | |
| Oberdeckel | ||||
| 041 | 450445-6 | 4.80 | 5.71 | |
| Oberdeckel | ||||
| 41 | 450445-6 | 4.80 | 5.71 | |
| Gehaeuse | ||||
| 042 | 188570-0 | 39.60 | 47.12 | |
| Gehaeuse | ||||
| 42 | 188570-0 | 39.60 | 47.12 | |
| Namensschild "ht5510" | ||||
| 043 | 865794-2 | 3.60 | 4.28 | |
| Namensschild "ht5510" | ||||
| 43 | 865794-2 | 3.60 | 4.28 | |
| Gewindebohrer 4x18 | ||||
| 044 | 265A48-7 | 1.00 | 1.19 | |
| Gewindebohrer 4x18 | ||||
| 44 | 265A48-7 | 1.00 | 1.19 | |
| Getriebegehaeuse | ||||
| 045 | 318257-2 | 17.60 | 20.94 | |
| Getriebegehaeuse | ||||
| 45 | 318257-2 | 17.60 | 20.94 | |
| Exzentrisch fahren | ||||
| 046 | 135217-7 | 139.70 | 166.24 | |
| Exzentrisch fahren | ||||
| 46 | 135217-7 | 139.70 | 166.24 | |
| Staubführung | ||||
| 047 | 443142-1 | 1.00 | 1.19 | |
| Staubführung | ||||
| 47 | 443142-1 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048 | 194672-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048A | 252184-2 | |||
| Bus 5 | ||||
| 048B | 257717-8 | 2.40 | 2.86 | |
| Kreuzschlitzschraube 5x20mm | ||||
| 048C | 265181-9 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 048D | 345205-8 | |||
| Schraube 5x10 | ||||
| 048E | 911208-0 | 1.00 | 1.19 | |
| Ölführungssatz | ||||
| 048F | 188605-7 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 194672-2 | |||
| Gummistift 4 | ||||
| 049 | 263002-9 | 1.00 | 1.19 | |
| Gummistift 4 | ||||
| 49 | 263002-9 | 1.00 | 1.19 | |
| Innendeckel | ||||
| 050 | 318265-3 | 14.30 | 17.02 | |
| Innendeckel | ||||
| 50 | 318265-3 | 14.30 | 17.02 | |
| Blechschraube 5x25 | ||||
| 051 | 265B66-1 | 0.95 | 1.13 | |
| Blechschraube 5x25 | ||||
| 51 | 265B66-1 | 0.95 | 1.13 | |
| Untere Abdeckung | ||||
| 052 | 450440-6 | 6.00 | 7.14 | |
| Untere Abdeckung | ||||
| 52 | 450440-6 | 6.00 | 7.14 | |
| Schraube 4x25 | ||||
| 053 | 911148-2 | 1.00 | 1.19 | |
| Schraube 4x25 | ||||
| 53 | 911148-2 | 1.00 | 1.19 | |
