Makita HTR4900 Zeichnungen und Teile
Genaue Typennummer:
HTR4900
HTR4900

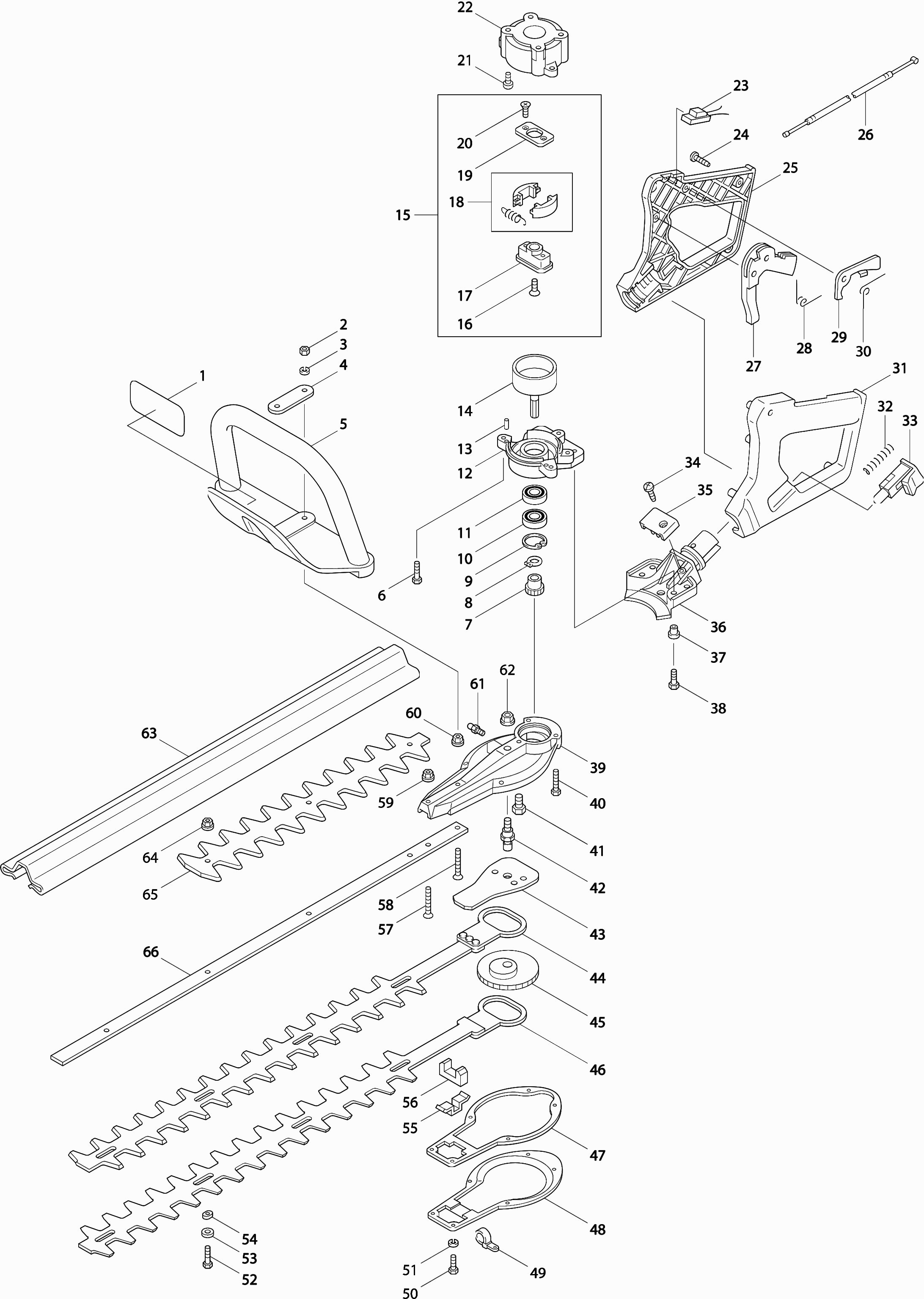

Zeichnungen der MAKITA HTR4900
Teileliste der MAKITA HTR4900
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer. Der genaue Mehrwertsteuerbetrag wird im Warenkorb berechnet, basierend auf dem Land in dem Sie das Paket erhalten möchten.
| Waarschuwingslabel Eh760 | ||||
| 001 | 0736359980 | Waarschuwingslabel Eh760 | € 9.50 | |
| Waarschuwingslabel Eh760 | ||||
| 002 | 0736359980 | Waarschuwingslabel Eh760 | € 9.50 | |
| Nicht mehr lieferbar | ||||
| 003 | 032050000N | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 004 | 3033311000 | Nicht mehr lieferbar | ||
| Griff | ||||
| 005 | 3033301000 | Griff | € 14.21 | |
| Nicht mehr lieferbar | ||||
| 006 | 0650520000 | Nicht mehr lieferbar | ||
| Getriebe | ||||
| 007 | 3033553000 | Getriebe | € 16.04 | |
| Borgring 12 | ||||
| 008 | 961072-9 | Borgring 12 | € 0.99 | |
| Borgring R-28 | ||||
| 009 | 962106-1 | Borgring R-28 | € 0.99 | |
| Kogellager 6001ll | ||||
| 010 | 035600103N | Kogellager 6001ll | € 13.71 | |
| Kogellager 6001ll | ||||
| 011 | 035600103N | Kogellager 6001ll | € 13.71 | |
| Koppelingshuis HTR4900 * | ||||
| 012 | 3703551000 | Koppelingshuis HTR4900 * | € 46.21 | |
| Stift (1) | ||||
| 013 | 048041200N | Stift (1) | € 1.00 | |
| Koppelingstrommel Eh490V A | ||||
| 014 | 303555200N | Koppelingstrommel Eh490V A | € 34.30 | |
| Koppelingset Eh490V A | ||||
| 015 | 370540000N | Koppelingset Eh490V A | € 60.87 | |
| Schroef 6x18 | ||||
| 016 | 005061800N | Schroef 6x18 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 018 | 3050770000 | Nicht mehr lieferbar | ||
| Schroef 4x12 | ||||
| 020 | 005041200N | Schroef 4x12 | € 0.99 | |
| Schroef 5x12 | ||||
| 021 | 002051200N | Schroef 5x12 | € 0.99 | |
| Basisplaat HTR4900 * | ||||
| 022 | 3033501000 | Basisplaat HTR4900 * | € 46.21 | |
| Nicht mehr lieferbar | ||||
| 023 | 099832620N | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 024 | 3033413000 | Nicht mehr lieferbar | ||
| Handgreep B HTR4900 * | ||||
| 025 | 3033402210 | Handgreep B HTR4900 * | € 14.21 | |
| Gaskabel | ||||
| 026 | 099861000N | Gaskabel | € 5.85 | |
| Gashandel | ||||
| 027 | 3033403100 | Gashandel | € 3.21 | |
| Gashandelveer | ||||
| 028 | 3033405000 | Gashandelveer | € 3.21 | |
| Nicht mehr lieferbar | ||||
| 029 | 3033406000 | Nicht mehr lieferbar | ||
| Blokkeerhandel Veer Htr4900 * | ||||
| 030 | 3033407000 | Blokkeerhandel Veer Htr4900 * | € 1.00 | |
| Handgreep (l) | ||||
| 031 | XNR0000505 | Handgreep (l) | € 19.77 | |
| Blokkeerknop Veer Htr4900 * | ||||
| 032 | 3033409000 | Blokkeerknop Veer Htr4900 * | € 1.21 | |
| Blokkeerknop Htr4900 * | ||||
| 033 | 3033408110 | Blokkeerknop Htr4900 * | € 3.64 | |
| Nicht mehr lieferbar | ||||
| 034 | 3033413000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 035 | 5103502801 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 036 | 3033410210 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 037 | 3033411000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 038 | 0650618000 | Nicht mehr lieferbar | ||
| Gehaeuse | ||||
| 039 | 303510100N | Gehaeuse | € 39.79 | |
| Torx schroef 5x25 | ||||
| 040 | 065052500N | Torx schroef 5x25 | € 0.99 | |
| Met.schroef Ck M5x16mm | ||||
| 041 | 266605-8 | Met.schroef Ck M5x16mm | € 1.00 | |
| Kruksas Eh490V A | ||||
| 042 | 303510700N | Kruksas Eh490V A | € 13.71 | |
| Kruksas Plaat Eh490V A | ||||
| 043 | 303511100N | Kruksas Plaat Eh490V A | € 3.64 | |
| Nicht mehr lieferbar | ||||
| 044 | 3035220000 | Nicht mehr lieferbar | ||
| Getriebe | ||||
| 045 | 303510800N | Getriebe | € 74.61 | |
| Nicht mehr lieferbar | ||||
| 046 | 3035220000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 047 | 3035130000 | Nicht mehr lieferbar | ||
| Deksel Eh490V A | ||||
| 048 | 303510200N | Deksel Eh490V A | € 13.71 | |
| Klem Eh490V * | ||||
| 049 | 099861500N | Klem Eh490V * | € 1.43 | |
| Torx schroef 4x12 | ||||
| 050 | 065041200N | Torx schroef 4x12 | € 0.99 | |
| Veerring 4 | ||||
| 051 | 032040000N | Veerring 4 | € 0.99 | |
| Schroef, Torx M5X20 A | ||||
| 052 | XNR0000098 | Schroef, Torx M5X20 A | € 0.99 | |
| Sluitring Tbv Mes Eh490V A | ||||
| 053 | 306020400N | Sluitring Tbv Mes Eh490V A | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 054 | 3035209000 | Nicht mehr lieferbar | ||
| Platte | ||||
| 055 | 303511200N | Platte | € 5.21 | |
| Dichtung | ||||
| 056 | 303510400N | Dichtung | € 3.21 | |
| Bout M5x35 | ||||
| 057 | 068053500N | Bout M5x35 | € 1.21 | |
| Bout M5x35 | ||||
| 058 | 068053500N | Bout M5x35 | € 1.21 | |
| Flensmoer M5 | ||||
| 059 | 030051400N | Flensmoer M5 | € 0.99 | |
| Flensmoer M5 | ||||
| 060 | 030051400N | Flensmoer M5 | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 061 | 029060400N | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 062 | 030081400N | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 063 | 3035601000 | Nicht mehr lieferbar | ||
| Borgmoer M5 | ||||
| 064 | 030051100N | Borgmoer M5 | € 1.00 | |
| Nicht mehr lieferbar | ||||
| 065 | 3033290000 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 066 | 3035201000 | Nicht mehr lieferbar | ||
| Schroef 5X14 * | ||||
| 067 | 0140059550 | Schroef 5X14 * | € 0.99 | |
| Uitlaat kap | ||||
| 068 | 5193500201 | Uitlaat kap | € 8.43 | |
| Bout 5X45 P | ||||
| 069 | 0119059600 | Bout 5X45 P | € 1.71 | |
| Uitlaat | ||||
| 070 | 5193020000 | Uitlaat | € 28.80 | |
| Nicht mehr lieferbar | ||||
| 071 | 5193500301 | Nicht mehr lieferbar | ||
| Ontsteking | ||||
| 072 | 5197003021 | Ontsteking | € 90.32 | |
| Inbusbout M4x20 Ck | ||||
| 073 | 922138-0 | Inbusbout M4x20 Ck | € 0.99 | |
| Aansluitkabel Ebh253U P | ||||
| 074 | 638665-4 | Aansluitkabel Ebh253U P | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 075 | 5191500301 | Nicht mehr lieferbar | ||
| Kolbenring | ||||
| 076 | 257320-5 | Kolbenring | € 3.21 | |
| Nicht mehr lieferbar | ||||
| 077 | 5192501701 | Nicht mehr lieferbar | ||
| Kolbenbolzen | ||||
| 078 | 268277-5 | Kolbenbolzen | € 3.21 | |
| Borgring tbv zuigerpen | ||||
| 079 | 233976-8 | Borgring tbv zuigerpen | € 0.99 | |
| Kurbelwelle | ||||
| 080 | 5192003004 | Kurbelwelle | € 158.39 | |
| Borgring tbv zuigerpen | ||||
| 081 | 233976-8 | Borgring tbv zuigerpen | € 0.99 | |
| Nicht mehr lieferbar | ||||
| 082 | 0140059400 | Nicht mehr lieferbar | ||
| Spruitstuk | ||||
| 083 | 5213001000 | Spruitstuk | € 5.21 | |
| Nicht mehr lieferbar | ||||
| 084 | 5233503902 | Nicht mehr lieferbar | ||
| Bougie Htr4900 | ||||
| 085 | 0650149640 | Bougie Htr4900 | € 19.77 | |
| Zylinder | ||||
| 086 | 318785-7 | Zylinder | € 42.94 | |
| Nicht mehr lieferbar | ||||
| 087 | 0119059630 | Nicht mehr lieferbar | ||
| Distanzscheibe | ||||
| 088 | 5503503001 | Distanzscheibe | € 1.71 | |
| Doorvoer Eh561 15X7X2Mm * | ||||
| 089 | 5257500300 | Doorvoer Eh561 15X7X2Mm * | € 1.43 | |
| Nicht mehr lieferbar | ||||
| 090 | 0654009931 | Nicht mehr lieferbar | ||
| Bougiedop Ptr2500 A | ||||
| 091 | 0655009870 | Bougiedop Ptr2500 A | € 3.64 | |
| Abdeckkappe | ||||
| 092 | 5197500002 | Abdeckkappe | € 3.64 | |
| Met.schroef Ph M5x14mm Ck | ||||
| 093 | 266809-2 | Met.schroef Ph M5x14mm Ck | € 0.99 | |
| Cilinderafdekkap | ||||
| 094 | 5195500701 | Cilinderafdekkap | € 10.78 | |
| Label "makita" | ||||
| 095 | 6279505700 | Label "makita" | € 4.07 | |
| Startinrichting compleet | ||||
| 096 | 5195003003 | Startinrichting compleet | € 19.77 | |
| Startpulley | ||||
| 097 | 168483-1 | Startpulley | € 2.07 | |
| Schroefset | ||||
| 098 | 5195002060 | Schroefset | € 2.07 | |
| Swing arm | ||||
| 099 | 325923-4 | Swing arm | € 1.43 | |
| Binnenbus | ||||
| 100 | 451938-6 | Binnenbus | € 1.71 | |
| Koordhaspel Eh490V A | ||||
| 101 | 452972-9 | Koordhaspel Eh490V A | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 102 | 5255016020 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 103 | 5195002050 | Nicht mehr lieferbar | ||
| Damper | ||||
| 104 | 5255001040 | Damper | € 3.64 | |
| Startergreep | ||||
| 105 | 424319-7 | Startergreep | € 2.78 | |
| Label Htr4900 | ||||
| 106 | 6019508400 | Label Htr4900 | € 5.85 | |
| Schroef Assy Htr5600 * | ||||
| 107 | 0140049760 | Schroef Assy Htr5600 * | € 0.99 | |
| Schroef M5X20 Zwt P | ||||
| 108 | 0150059780 | Schroef M5X20 Zwt P | € 0.99 | |
| Waaierhuis | ||||
| 109 | 5195500800 | Waaierhuis | € 10.78 | |
| Borgmoer Eh490V | ||||
| 110 | 0173089990 | Borgmoer Eh490V | € 0.99 | |
| Ring G3501-5501R | ||||
| 111 | 0031008000 | Ring G3501-5501R | € 0.99 | |
| Vliegwiel | ||||
| 112 | 5197003014 | Vliegwiel | € 65.45 | |
| Krukashuis | ||||
| 113 | 5191006000 | Krukashuis | € 115.19 | |
| Keerring | ||||
| 114 | 213638-4 | Keerring | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 115 | 266700-4 | Nicht mehr lieferbar | ||
| Kogellager 6000 | ||||
| 116 | 211064-1 | Kogellager 6000 | € 5.85 | |
| Kogellager 6000 | ||||
| 117 | 211064-1 | Kogellager 6000 | € 5.85 | |
| Krukashuispakking Eh490V A | ||||
| 118 | 442174-5 | Krukashuispakking Eh490V A | € 0.99 | |
| Keerring | ||||
| 119 | 213638-4 | Keerring | € 2.07 | |
| Damper | ||||
| 120 | 424104-8 | Damper | € 1.71 | |
| Montageplaat benz.tank | ||||
| 121 | 5196500201 | Montageplaat benz.tank | € 5.21 | |
| Schroef Assy Eh490V A | ||||
| 122 | 0043605100 | Schroef Assy Eh490V A | € 0.99 | |
| Aanzuigbuis Eh490V | ||||
| 123 | 0851149950 | Aanzuigbuis Eh490V | € 5.85 | |
| Slangklem | ||||
| 124 | 345920-4 | Slangklem | € 0.99 | |
| Brandstoffilter | ||||
| 125 | 163447-0 | Brandstoffilter | € 2.78 | |
| Benzinetank cpl. | ||||
| 126 | 5196011000 | Benzinetank cpl. | € 16.04 | |
| Benzine/oliedop cpl | ||||
| 127 | 168668-9 | Benzine/oliedop cpl | € 8.43 | |
| Benzine/oliedop cpl | ||||
| 128 | 168668-9 | Benzine/oliedop cpl | € 8.43 | |
| Nicht mehr lieferbar | ||||
| 130 | 266714-3 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 131 | 5103502801 | Nicht mehr lieferbar | ||
| Schroef kabel afstelling | ||||
| 132 | 5316020020 | Schroef kabel afstelling | € 5.21 | |
| Moer M6 Htr5600 A | ||||
| 133 | 0022706000 | Moer M6 Htr5600 A | € 0.99 | |
| Kabelsteun nieuw | ||||
| 134 | 5256501900 | Kabelsteun nieuw | € 5.21 | |
| Nicht mehr lieferbar | ||||
| 135 | 5103502801 | Nicht mehr lieferbar | ||
| Carburateur | ||||
| 136 | 5196038000 | Carburateur | € 60.87 | |
| Seegering E-3 A | ||||
| 137 | 257964-1 | Seegering E-3 A | € 2.07 | |
| Nicht mehr lieferbar | ||||
| 138 | 5236018040 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 139 | 5206008030 | Nicht mehr lieferbar | ||
| Gasklep compl | ||||
| 140 | 5196002010 | Gasklep compl | € 49.74 | |
| O-ring 2 | ||||
| 141 | 213538-8 | O-ring 2 | € 2.07 | |
| Sproeier | ||||
| 142 | 5256024020 | Sproeier | € 6.57 | |
| Nicht mehr lieferbar | ||||
| 143 | 5246001030 | Nicht mehr lieferbar | ||
| Pomp diafragma | ||||
| 144 | WJ00009599 | Pomp diafragma | € 4.07 | |
| Nicht mehr lieferbar | ||||
| 145 | 352010-6 | Nicht mehr lieferbar | ||
| Nicht mehr lieferbar | ||||
| 146 | 5236046130 | Nicht mehr lieferbar | ||
| Membraampakking | ||||
| 147 | 442154-1 | Membraampakking | € 2.43 | |
| Membraam | ||||
| 148 | 168620-7 | Membraam | € 14.21 | |
| Nicht mehr lieferbar | ||||
| 149 | 5236046060 | Nicht mehr lieferbar | ||
| Opvoerpomp | ||||
| 150 | 424314-7 | Opvoerpomp | € 3.64 | |
| Pompdeksel Ebh253U A | ||||
| 151 | 346270-0 | Pompdeksel Ebh253U A | € 3.64 | |
| Schraube | ||||
| 152 | 5236046010 | Schraube | € 2.07 | |
| O Ring Rbc201 A | ||||
| 153 | 213632-6 | O Ring Rbc201 A | € 0.99 | |
| Luchtfilterhuis nieuw | ||||
| 154 | 5253003020 | Luchtfilterhuis nieuw | € 8.43 | |
| Luftfilter | ||||
| 155 | 5203004010 | Luftfilter | € 3.21 | |
| Luchtfilter kap | ||||
| 156 | 5253055010 | Luchtfilter kap | € 12.14 | |
| Schroef 5X60 * | ||||
| 157 | 911681-4 | Schroef 5X60 * | € 0.99 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
