Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HW102'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

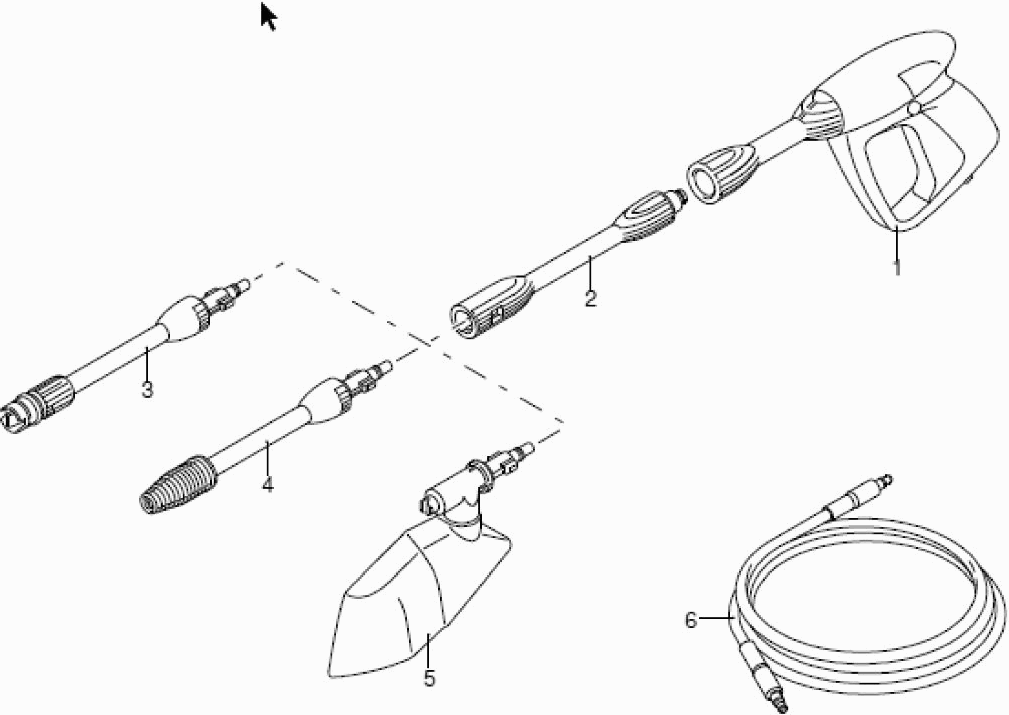

Zeichnungen der Makita HW102
Teileliste der Makita HW102
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Spritzpistole | ||||
| 001 | 3320152 | 19.77 | 23.53 | |
| Gehäuse 'für' | ||||
| 001 | 3640010 | 11.19 | 13.32 | |
| Basislans 295mm | ||||
| 002 | 3320130 | 8.67 | 10.32 | |
| Schlauchnippel 3/4 Schnellkupplung P | ||||
| 002 | 197881-2 | 6.86 | 8.16 | |
| O-Ring 12 | ||||
| 002C10 | 213107-5 | 0.83 | 0.99 | |
| Spuitlans 320mm | ||||
| 003 | 3640640 | 14.53 | 17.29 | |
| Montageblock "unter" | ||||
| 003 | 3640050 | 6.60 | 7.85 | |
| Teleskopstange | ||||
| 004 | 3640530 | 28.73 | 34.19 | |
| Powerspeedlans | ||||
| 004 | 609041169 | 15.59 | 18.55 | |
| Passscheibe | ||||
| 005 | 3640190 | 4.58 | 5.45 | |
| Vloeistofreservoir | ||||
| 005 | 3640090 | 2.81 | 3.34 | |
| Schlauch 5mtrx10mm | ||||
| 006 | 3640630 | 28.85 | 34.33 | |
| Montageblock "oben" | ||||
| 006 | 3640060 | 5.24 | 6.24 | |
| O-Ring 5,3x1,6mm für Bajonett | ||||
| 006A | 3761360 | 1.72 | 2.05 | |
| Teleskopgriff | ||||
| 007 | 3640030 | 16.84 | 20.04 | |
| Griffabdeckung | ||||
| 008 | 3640040 | 1.70 | 2.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 3320600 | |||
| Kupplung 'Einlass' | ||||
| 010 | 3640580 | 5.46 | 6.50 | |
| Kupplung "Auspuff" | ||||
| 011 | 3641651 | 11.32 | 13.47 | |
| Motor | ||||
| 012 | 3640540 | 108.68 | 129.33 | |
| Montageblock "unter" | ||||
| 013 | 3640080 | 7.43 | 8.84 | |
| Motormontage | ||||
| 014 | 3640180 | 5.24 | 6.24 | |
| Motorgehäuse | ||||
| 015 | 3640160 | 2.80 | 3.33 | |
| Motorhaube | ||||
| 016 | 3640170 | 6.60 | 7.85 | |
| Netzkabel 3x1,00 5,0mtr | ||||
| 017 | 666333-9 | 9.96 | 11.85 | |
| Zugentlastung | ||||
| 018 | 3320200 | 1.24 | 1.48 | |
| Schalteinheit 0,33uf | ||||
| 019 | 3320440 | 5.22 | 6.21 | |
| Gehäuse 'hinter' | ||||
| 020 | 3640020 | 12.55 | 14.93 | |
| Rad CPL | ||||
| 021 | 3640620 | 6.16 | 7.33 | |
| Lanzenhalter | ||||
| 022 | 3320054 | 5.24 | 6.24 | |
| Revisionssatz 'tss' | ||||
| 023 | 3640570 | 23.74 | 28.25 | |
| Revisionssatz 'Kolbendichtring' | ||||
| 024 | 3640560 | 28.73 | 34.19 | |
| Revisionssatz 'Ventil+Dichtungsring' | ||||
| 025 | 3640550 | 26.11 | 31.07 | |
| Schlauchanschluss "Gardena" | ||||
| 026 | 3082662 | 9.96 | 11.85 | |
| Metall Schraubenset | ||||
| 027 | 3640610 | 8.52 | 10.14 | |
| Flüssigkeitsanschluss | ||||
| 028 | 3640600 | 5.46 | 6.50 | |
