Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HW111'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

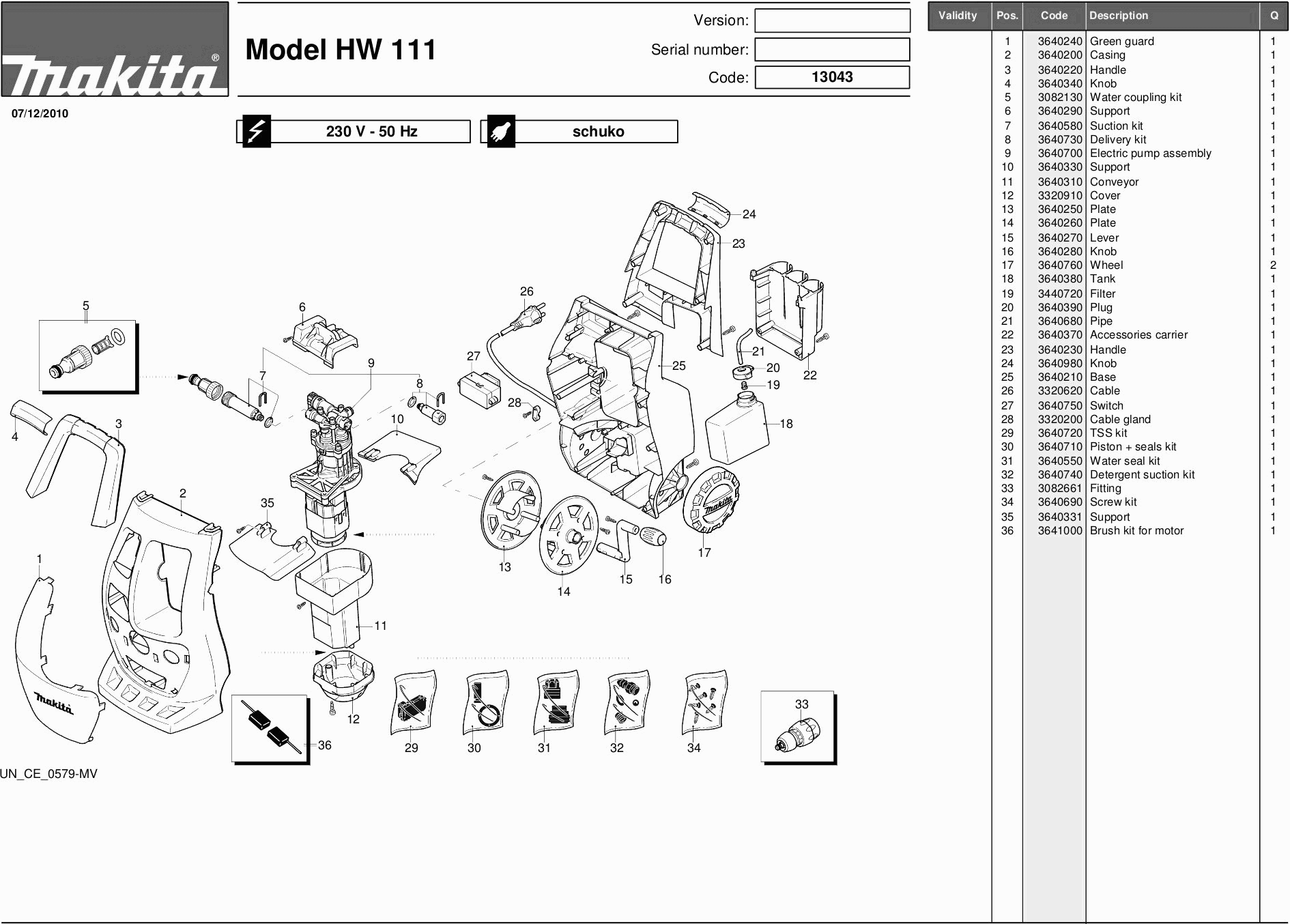

Zeichnungen der Makita HW111
Teileliste der Makita HW111
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Spritzpistole | ||||
| 001 | 3320152 | 22.00 | 26.18 | |
| Gehäusedeckel 'für' | ||||
| 001 | 3640240 | 6.70 | 7.97 | |
| Gehäuse 'für' | ||||
| 002 | 3640200 | 29.35 | 34.93 | |
| Basislans 295mm | ||||
| 002 | 3320130 | 10.00 | 11.90 | |
| Spuitlans | ||||
| 003 | 3640650 | 19.00 | 22.61 | |
| Griff "vorne" | ||||
| 003 | 3640220 | 4.67 | 5.56 | |
| Griffabdeckung 'für' | ||||
| 004 | 3640340 | 22.09 | 26.29 | |
| Powerspeedlans | ||||
| 004 | 609041169 | 18.00 | 21.42 | |
| Smalle spuitmond | ||||
| 005 | 3640670 | 20.00 | 23.80 | |
| O-Ring 12 | ||||
| 005C10 | 213107-5 | 0.83 | 0.99 | |
| Pumpenhalter | ||||
| 006 | 3640290 | 11.34 | 13.49 | |
| Kupplung 'Einlass' | ||||
| 007 | 3640580 | 5.30 | 6.31 | |
| Schlauch 5,5mtr x 12mm | ||||
| 007A | 3640660 | 51.83 | 61.68 | |
| Schlauch 5,5mtr x 12mm | ||||
| 007B | 3641590 | 58.04 | 69.07 | |
| O-Ring 5,3x1,6mm für Bajonett | ||||
| 007BA | 3761360 | 1.67 | 1.99 | |
| Klemmkupplung "Auslass" | ||||
| 008A | 42700 | 25.36 | 30.18 | |
| Kupplung "Auspuff" | ||||
| 008B | 42693 | 25.36 | 30.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009A | 3640700 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009B | 3641580 | |||
| Pumpenhalterplatte "2" | ||||
| 010 | 3640330 | 11.84 | 14.09 | |
| Motorgehäuse | ||||
| 011 | 3640310 | 6.38 | 7.59 | |
| Motorhaube | ||||
| 012 | 3320910 | 7.21 | 8.58 | |
| Spulenteil Li | ||||
| 013 | 3640250 | 2.71 | 3.22 | |
| Spulenteil Re | ||||
| 014 | 3640260 | 2.71 | 3.22 | |
| Spulengriff | ||||
| 015 | 3640270 | 11.34 | 13.49 | |
| Haspelgriffknopf | ||||
| 016 | 3640280 | 8.59 | 10.22 | |
| Rad CPL | ||||
| 017 | 3640760 | 13.82 | 16.45 | |
| Flüssigkeitstank | ||||
| 018 | 3640380 | 9.24 | 11.00 | |
| Flüssigkeitsabsaugset | ||||
| 019 | 3440720 | 1.24 | 1.48 | |
| Flüssigkeitstankdeckel | ||||
| 020 | 3640390 | 2.71 | 3.22 | |
| Saugschlauch 0,8mm | ||||
| 021 | 3640680 | 7.57 | 9.01 | |
| Zubehörhalter | ||||
| 022 | 3640370 | 6.70 | 7.97 | |
| Griff "hinten" | ||||
| 023 | 3640230 | 9.67 | 11.51 | |
| Hintere Griffabdeckung | ||||
| 024 | 3640980 | 3.96 | 4.71 | |
| Gehäusekappe "hinten" | ||||
| 025 | 3640210 | 37.75 | 44.92 | |
| Netzkabel 2x1.50 4.0mtr | ||||
| 026 | 695123-3 | 21.08 | 25.09 | |
| Schalteinheit 0,33uf | ||||
| 027 | 3640750 | 19.29 | 22.96 | |
| Zugentlastung | ||||
| 028 | 3320200 | 1.20 | 1.43 | |
| Revisionssatz Tss Hw111 | ||||
| 029 | 3640720 | 19.23 | 22.88 | |
| Revisionssatz 'Kolben' Dichtung | ||||
| 030 | 3640710 | 26.55 | 31.59 | |
| Revisionssatz 'Ventil+Dichtungsring' | ||||
| 031 | 3640550 | 25.36 | 30.18 | |
| Flüssigkeitsanschluss | ||||
| 032 | 3640740 | 5.30 | 6.31 | |
| Schlauchanschluss "Gardena" | ||||
| 033 | 3082662 | 9.67 | 11.51 | |
| Metall Schraubenset | ||||
| 034 | 3640690 | 10.52 | 12.52 | |
| Pumpenhalterplatte "2" | ||||
| 035 | 3640331 | 11.84 | 14.09 | |
