Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita HW140'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

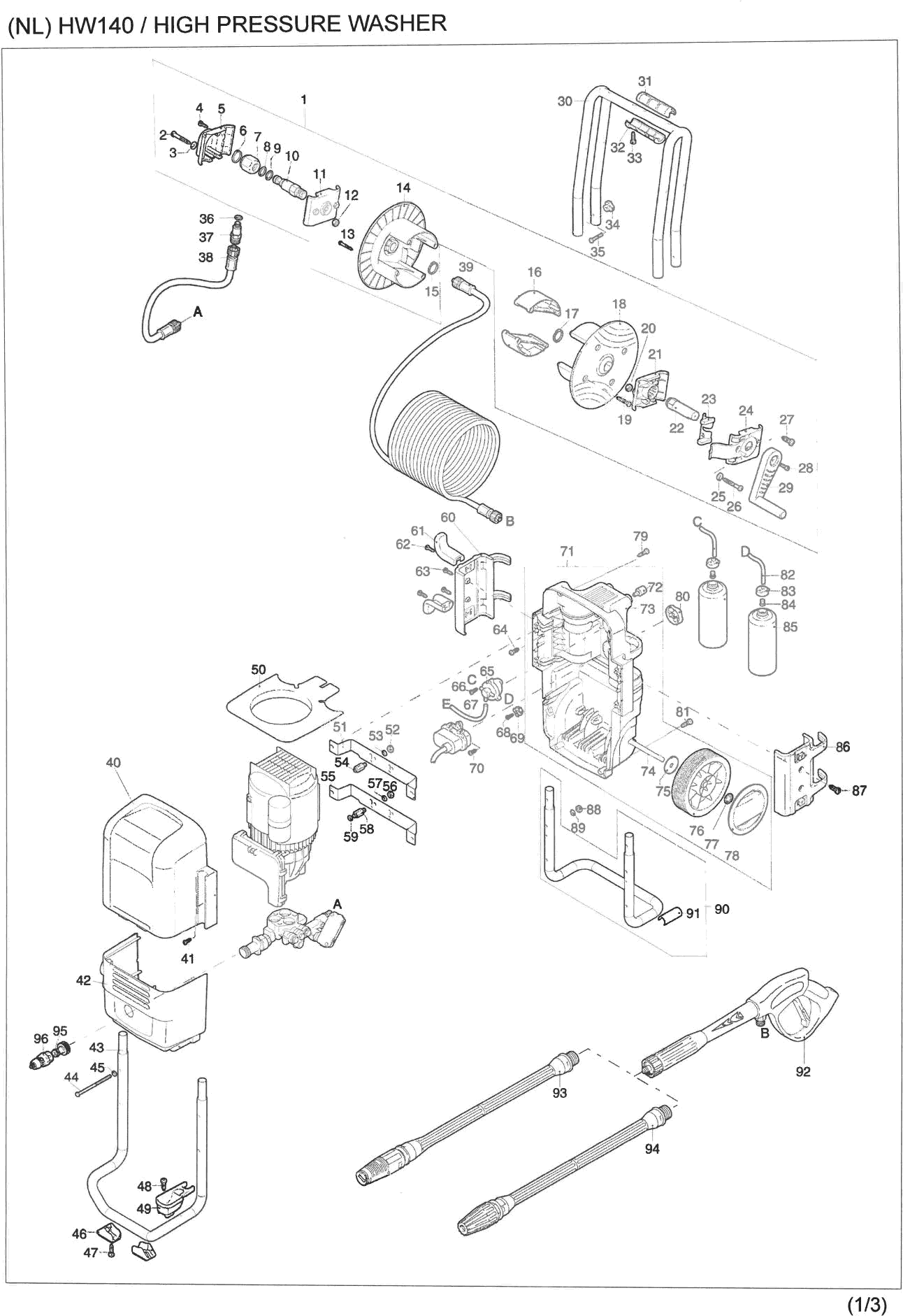

Zeichnungen der Makita HW140
Teileliste der Makita HW140
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schlauchtrommel cpl | ||||
| 001 | 42581 | 88.00 | 104.72 | |
| Schraube | ||||
| 002 | 3580330 | 1.20 | 1.43 | |
| Niete | ||||
| 003 | 480650 | 1.00 | 1.19 | |
| Schraube | ||||
| 004 | 2100300 | 1.00 | 1.19 | |
| Halterung | ||||
| 005 | 3580150 | 4.80 | 5.71 | |
| Platte | ||||
| 006 | 480890 | 1.00 | 1.19 | |
| Fitting | ||||
| 007 | 3600220 | 23.10 | 27.49 | |
| O-ring | ||||
| 008 | 390080 | 1.00 | 1.19 | |
| O-ring | ||||
| 009 | 390080 | 1.00 | 1.19 | |
| Nabe | ||||
| 010 | 3580340 | 38.50 | 45.82 | |
| Halteblech | ||||
| 011 | 3580160 | 3.60 | 4.28 | |
| Bolzen | ||||
| 012 | 480640 | 1.00 | 1.19 | |
| Schraube | ||||
| 013 | 2021780 | 1.00 | 1.19 | |
| Schlauchaufroller | ||||
| 014 | 2360230 | 6.00 | 7.14 | |
| Sicherungsring | ||||
| 015 | 380420 | 1.20 | 1.43 | |
| Distanzscheibe | ||||
| 016 | 3580120 | 2.40 | 2.86 | |
| Sicherungsring | ||||
| 017 | 380420 | 1.20 | 1.43 | |
| Schlauchaufroller | ||||
| 018 | 2360230 | 6.00 | 7.14 | |
| Schraube | ||||
| 019 | 2021780 | 1.00 | 1.19 | |
| Bolzen | ||||
| 020 | 480640 | 1.00 | 1.19 | |
| Halteblech | ||||
| 021 | 3580160 | 3.60 | 4.28 | |
| Nabe | ||||
| 022 | 3580350 | 36.30 | 43.20 | |
| Haken | ||||
| 023 | 3580130 | 2.40 | 2.86 | |
| Halteblech | ||||
| 024 | 3580140 | 3.60 | 4.28 | |
| Niete | ||||
| 025 | 480650 | 1.00 | 1.19 | |
| Schraube | ||||
| 026 | 3580330 | 1.20 | 1.43 | |
| Schraube | ||||
| 027 | 2100300 | 1.00 | 1.19 | |
| Schraube | ||||
| 028 | 2360360 | 1.00 | 1.19 | |
| Schlauchaufrollergriff | ||||
| 029 | 2360150 | 2.40 | 2.86 | |
| Griff | ||||
| 030 | 3580080 | 78.10 | 92.94 | |
| Knopf | ||||
| 031 | 3580180 | 2.40 | 2.86 | |
| Untergriff | ||||
| 032 | 3580090 | 1.20 | 1.43 | |
| Schraube | ||||
| 033 | 2100300 | 1.00 | 1.19 | |
| Knopf | ||||
| 034 | 50019 | 2.40 | 2.86 | |
| Schraube | ||||
| 035 | 50037 | 1.00 | 1.19 | |
| O-Ring-Set | ||||
| 036 | 42438 | 8.40 | 10.00 | |
| Fitting | ||||
| 037 | 3600260 | 10.80 | 12.85 | |
| Rohr | ||||
| 038 | 3580360 | 38.50 | 45.82 | |
| Schlauch | ||||
| 039 | 3083550 | 111.10 | 132.21 | |
| Gehäuse Kappe 'für A' | ||||
| 040 | 3580020 | 20.90 | 24.87 | |
| Schraube | ||||
| 041 | 2100300 | 1.00 | 1.19 | |
| Gehäusedeckel 'für' | ||||
| 042 | 3580030 | 14.30 | 17.02 | |
| Fußhalterung | ||||
| 043 | 3580070 | 45.10 | 53.67 | |
| Schraube | ||||
| 044 | 2320570 | 1.20 | 1.43 | |
| Niete | ||||
| 045 | 480650 | 1.00 | 1.19 | |
| Gummifuß | ||||
| 046 | 3580270 | 2.40 | 2.86 | |
| Schraube | ||||
| 047 | 2060200 | 1.00 | 1.19 | |
| Schraube | ||||
| 048 | 2060200 | 1.00 | 1.19 | |
| Aufbewahrungsfach | ||||
| 049 | 3580250 | 3.60 | 4.28 | |
| Motorhalterung | ||||
| 050 | 3580040 | 6.00 | 7.14 | |
| Motorhalterung | ||||
| 051 | 3580260 | 11.00 | 13.09 | |
| Bolzen | ||||
| 052 | 480640 | 1.00 | 1.19 | |
| Niete | ||||
| 053 | 480650 | 1.00 | 1.19 | |
| Abstandsbolzen | ||||
| 054 | 1462400 | 6.00 | 7.14 | |
| Motorhalterung | ||||
| 055 | 3580260 | 11.00 | 13.09 | |
| Bolzen | ||||
| 056 | 480640 | 1.00 | 1.19 | |
| Niete | ||||
| 057 | 480650 | 1.00 | 1.19 | |
| Abstandsbolzen | ||||
| 058 | 1462400 | 6.00 | 7.14 | |
| Abstandshalter | ||||
| 059 | 2900530 | 2.40 | 2.86 | |
| Zubehörhalter | ||||
| 060 | 3580050 | 6.00 | 7.14 | |
| Aufbewahrungsfach | ||||
| 061 | 2360090 | 3.60 | 4.28 | |
| Schraube | ||||
| 062 | 2100300 | 1.00 | 1.19 | |
| Schraube | ||||
| 063 | 2100300 | 1.00 | 1.19 | |
| Schraube | ||||
| 064 | 2060200 | 1.00 | 1.19 | |
| Saugpumpe | ||||
| 065 | 3440190 | 2.40 | 2.86 | |
| Schraube | ||||
| 066 | 2000110 | 1.00 | 1.19 | |
| Saugleitung | ||||
| 067 | 3580290 | 10.80 | 12.85 | |
| Schraube | ||||
| 068 | 2100300 | 1.00 | 1.19 | |
| Zugentlastung | ||||
| 069 | 2600100 | 2.40 | 2.86 | |
| Schraube | ||||
| 070 | 2100300 | 1.00 | 1.19 | |
| Gehäusedeckel 'hinten' | ||||
| 071 | 3589000 | 55.00 | 65.45 | |
| Gummibuchse | ||||
| 072 | 2180330 | 1.20 | 1.43 | |
| Gehäusedeckel 'hinten' | ||||
| 073 | 3589000 | 55.00 | 65.45 | |
| Welle 310x12mm | ||||
| 074 | 2180080 | 6.00 | 7.14 | |
| Karosseriering | ||||
| 075 | 1680890 | 1.20 | 1.43 | |
| Rad | ||||
| 076 | 3580280 | 8.40 | 10.00 | |
| Federscheibe | ||||
| 077 | 1680880 | 1.00 | 1.19 | |
| Radabdeckplatte | ||||
| 078 | 3580170 | 3.60 | 4.28 | |
| Schraube | ||||
| 079 | 2100300 | 1.00 | 1.19 | |
| Drehknopf | ||||
| 080 | 2900220 | 3.60 | 4.28 | |
| Schraube | ||||
| 081 | 2100300 | 1.00 | 1.19 | |
| Saugleitung | ||||
| 082 | 3580300 | 11.00 | 13.09 | |
| Kappe | ||||
| 083 | 3580190 | 1.20 | 1.43 | |
| Saugfilter | ||||
| 084 | 2000230 | 1.00 | 1.19 | |
| Flüssigkeitstank | ||||
| 085 | 2180130 | 2.40 | 2.86 | |
| Zubehörhalter | ||||
| 086 | 3580050 | 6.00 | 7.14 | |
| Schraube | ||||
| 087 | 2100300 | 1.00 | 1.19 | |
| Bolzen | ||||
| 088 | 480640 | 1.00 | 1.19 | |
| Niete | ||||
| 089 | 480650 | 1.00 | 1.19 | |
| Hintere Klammer | ||||
| 090 | 3580060 | 36.30 | 43.20 | |
| Führung | ||||
| 091 | 3580370 | 6.00 | 7.14 | |
| SPUITLANS | ||||
| 092 | 40029 | 22.00 | 26.18 | |
| O-Ring 9,5x2,5mm | ||||
| 092A | 1465120 | 2.40 | 2.86 | |
| POWERSPEEDLANS | ||||
| 093 | 609041173 | 46.00 | 54.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 094 | 41154 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 095 | 197881-2 | |||
| WATERKOPPELING+NIPPEL G 3/4" | ||||
| 096 | P-64870 | 10.00 | 11.90 | |
| O-Ring 12 | ||||
| 096C10 | 213107-5 | 1.00 | 1.19 | |
| Motor cpl | ||||
| 097 | 44111 | 368.50 | 438.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 098 | 2900980 | |||
| Schraube | ||||
| 099 | 1460460 | 1.00 | 1.19 | |
| Federscheibe | ||||
| 100 | 1680960 | 1.00 | 1.19 | |
| Schraube | ||||
| 101 | 2100300 | 1.00 | 1.19 | |
| Niete | ||||
| 102 | 480650 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 103 | 2900970 | |||
| Förderer | ||||
| 104 | 1460340 | 16.50 | 19.64 | |
| Lüfter | ||||
| 105 | 1460370 | 6.00 | 7.14 | |
| O-ring | ||||
| 106 | 394280 | 1.00 | 1.19 | |
| Öldichtung | ||||
| 107 | 1461200 | 1.20 | 1.43 | |
| Schutz | ||||
| 108 | 1460040 | 30.80 | 36.65 | |
| Kugellager | ||||
| 109 | 1460590 | 9.60 | 11.42 | |
| Pumpengehaeuse | ||||
| 110 | 2900010 | 22.00 | 26.18 | |
| Schraube | ||||
| 111 | 2320830 | 2.40 | 2.86 | |
| Öldichtung | ||||
| 112 | 1460530 | 3.60 | 4.28 | |
| Kugellager | ||||
| 113 | 1780490 | 13.20 | 15.71 | |
| Kippplatte | ||||
| 114 | 2900040 | 11.00 | 13.09 | |
| Kugellager | ||||
| 115 | 2900170 | 7.20 | 8.57 | |
| Kabel | ||||
| 116 | 1760450 | 19.80 | 23.56 | |
| Schutzkappe | ||||
| 117 | 2900760 | 3.60 | 4.28 | |
| Schraube | ||||
| 118 | 2020570 | 1.00 | 1.19 | |
| Niete | ||||
| 119 | 1262400 | 1.00 | 1.19 | |
| Dose | ||||
| 120 | 2900750 | 3.60 | 4.28 | |
| O-ring | ||||
| 121 | 660170 | 1.00 | 1.19 | |
| Schraube | ||||
| 122 | 2020570 | 1.00 | 1.19 | |
| Schaltergehäuse | ||||
| 123 | 2909209 | 24.20 | 28.80 | |
| Gabelzahn | ||||
| 124 | 2022201 | 1.20 | 1.43 | |
| Schaltergehäuse | ||||
| 125 | 2029753 | 12.10 | 14.40 | |
| Kolbensatz | ||||
| 126 | 2313 | 10.80 | 12.85 | |
| Platte | ||||
| 127 | 2840050 | 1.00 | 1.19 | |
| Kolbensatz | ||||
| 128 | 2313 | 10.80 | 12.85 | |
| Feder | ||||
| 129 | 2901170 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 3040270 | |||
| Kolbenführung | ||||
| 131 | 2900020 | 11.00 | 13.09 | |
| Schraube | ||||
| 132 | 2900500 | 2.40 | 2.86 | |
| Dichtringsatz | ||||
| 133 | 42124 | 6.00 | 7.14 | |
| Dichtringsatz | ||||
| 134 | 42124 | 6.00 | 7.14 | |
| Hülse | ||||
| 135 | 2840540 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 136 | 2200141 | |||
| Hülse | ||||
| 137 | 2840550 | 4.80 | 5.71 | |
| O-Ring-Set | ||||
| 138 | 42438 | 8.40 | 10.00 | |
| Pumpenantrieb | ||||
| 139 | 2909134 | 155.10 | 184.57 | |
| O-Ring-Set | ||||
| 140 | 42438 | 8.40 | 10.00 | |
| Ventilsatz | ||||
| 141 | 2233 | 11.00 | 13.09 | |
| Ventilsatz | ||||
| 142 | 2233 | 11.00 | 13.09 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 143 | 2849051 | |||
| Abdeckhaube | ||||
| 144 | 2840130 | 3.60 | 4.28 | |
| O-Ring-Set | ||||
| 145 | 42438 | 8.40 | 10.00 | |
| O-ring | ||||
| 146 | 480560 | 1.00 | 1.19 | |
| Schraube | ||||
| 147 | 2840470 | 4.80 | 5.71 | |
| Fitting | ||||
| 148 | 2900130 | 4.80 | 5.71 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 149 | 740290 | |||
| O-Ring-Set | ||||
| 150 | 42438 | 8.40 | 10.00 | |
| Feder | ||||
| 151 | 2909005 | 33.00 | 39.27 | |
| Schlauchverbinder | ||||
| 152 | 1982520 | 6.00 | 7.14 | |
| O-Ring-Set | ||||
| 153 | 42438 | 8.40 | 10.00 | |
| Kugel | ||||
| 154 | 1250280 | 1.00 | 1.19 | |
| Feder | ||||
| 155 | 1560520 | 1.00 | 1.19 | |
| Fitting | ||||
| 156 | 2900120 | 7.20 | 8.57 | |
| O-Ring-Set | ||||
| 157 | 42438 | 8.40 | 10.00 | |
| Wassereinlass | ||||
| 158 | 2901060 | 14.30 | 17.02 | |
| O-Ring-Set | ||||
| 159 | 42438 | 8.40 | 10.00 | |
| O-Ring-Set | ||||
| 160 | 42438 | 8.40 | 10.00 | |
| Druckfeder | ||||
| 161 | 1080091 | 1.20 | 1.43 | |
| Einlassventil | ||||
| 162 | 2901070 | 3.60 | 4.28 | |
| O-Ring-Set | ||||
| 163 | 42438 | 8.40 | 10.00 | |
| Abdeckhaube | ||||
| 164 | 1980740 | 6.00 | 7.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 165 | 740290 | |||
| Pumpenantrieb | ||||
| 166 | 2909134 | 155.10 | 184.57 | |
| Schraube | ||||
| 167 | 800220 | 1.00 | 1.19 | |
| O-Ring-Set | ||||
| 168 | 42438 | 8.40 | 10.00 | |
| Fitting | ||||
| 169 | 3580320 | 28.60 | 34.03 | |
| O-Ring HW140 | ||||
| 170 | 2440230 | 1.00 | 1.19 | |
| BESCHLAG HW140 A | ||||
| 171 | 42574 | 2.40 | 2.86 | |
