Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Makita JN1600'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

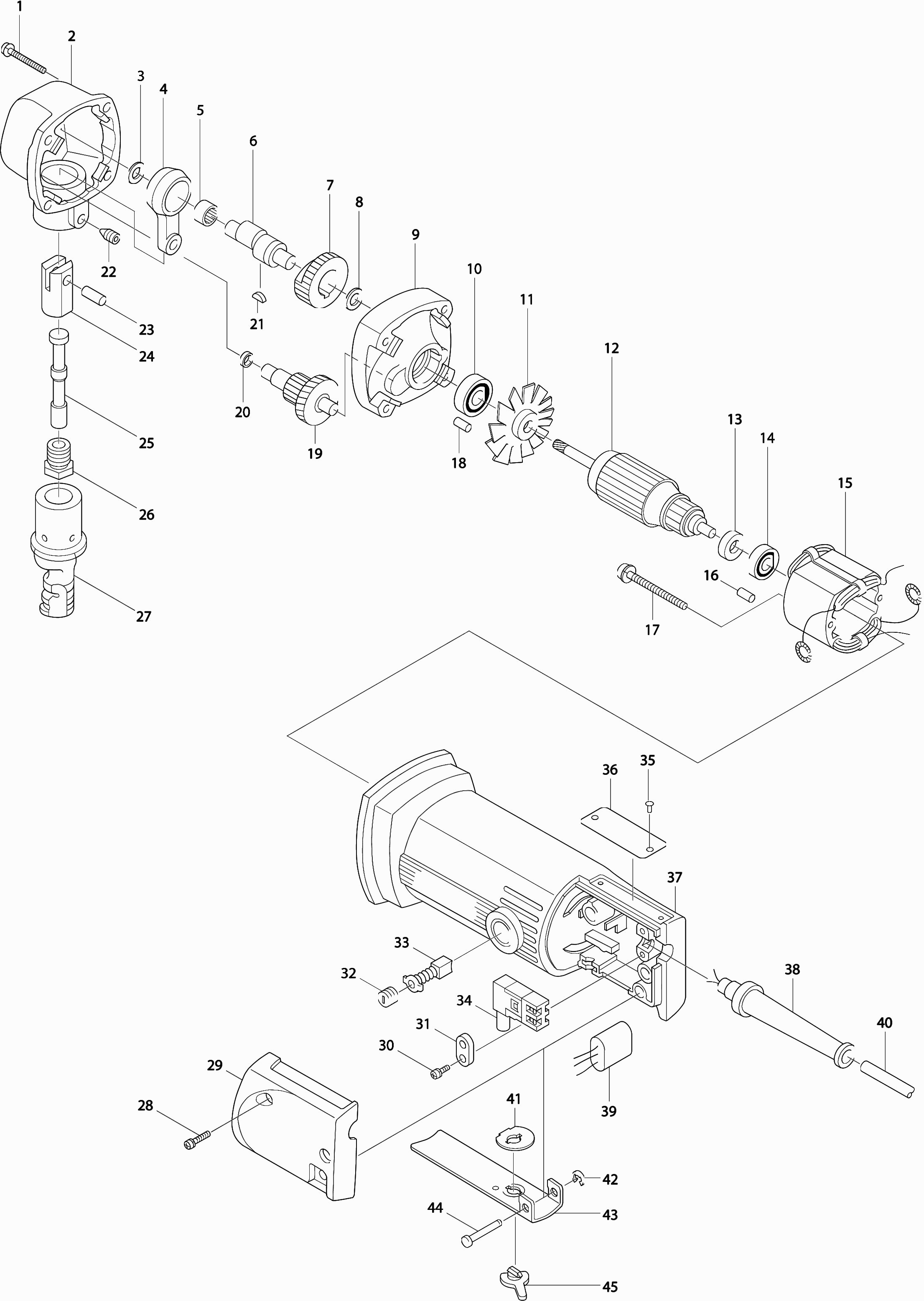

Zeichnungen der Makita JN1600
Teileliste der Makita JN1600
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Schraube 4x35 | ||||
| 001 | 911163-6 | 1.00 | 1.19 | |
| Getriebegehäuse Jn1600 * | ||||
| 002 | 156729-7 | 39.60 | 47.12 | |
| Unterlegscheibe 8x0,5mm | ||||
| 003 | 253139-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 004 | 331153-7 | |||
| Nadellager 1412 | ||||
| 005 | 212151-9 | 9.60 | 11.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 006 | 321317-1 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 007 | 221873-0 | |||
| Unterlegscheibe 8 x 14 x 0,5 mm | ||||
| 008 | 253215-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 009 | 156728-9 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 010 | 211033-2 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 012 | 518822-9 | |||
| Isolierring | ||||
| 013 | 681614-0 | 1.00 | 1.19 | |
| Kugellager 627llb | ||||
| 014 | 210025-8 | 3.60 | 4.28 | |
| Feld Js1600 * | ||||
| 015 | 527061-0 | 30.80 | 36.65 | |
| Gummistift 4 | ||||
| 016 | 263002-9 | 1.00 | 1.19 | |
| Schraube 4X55 | ||||
| 017 | 911586-8 | 1.20 | 1.43 | |
| Gummistift 4 | ||||
| 018 | 263002-9 | 1.00 | 1.19 | |
| Zahnrad 23-37 Jn1600 * | ||||
| 019 | 226054-1 | 28.60 | 34.03 | |
| Dünne Sicherungsscheibe 6 | ||||
| 020 | 253308-3 | 1.00 | 1.19 | |
| 3 Einlagenkeil | ||||
| 021 | 254002-0 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 022 | 913312-1 | |||
| Stift | ||||
| 023 | 256111-1 | 2.40 | 2.86 | |
| Stempelhalter Jn1600 * | ||||
| 024 | 321318-9 | 28.60 | 34.03 | |
| Schraube Jn1600 * | ||||
| 026 | 321319-7 | 7.20 | 8.57 | |
| Schraube 4x30 | ||||
| 028 | 911156-3 | 1.00 | 1.19 | |
| Abdeckplatte Schalter Da3000 * | ||||
| 029 | 411981-7 | 7.20 | 8.57 | |
| Schraube 4X18 | ||||
| 030 | 911131-9 | 1.00 | 1.19 | |
| Klemmenhalterung | ||||
| 031 | 687001-1 | 1.00 | 1.19 | |
| Bürstenhalterkappe | ||||
| 032 | 643550-8 | 1.20 | 1.43 | |
| KOOLBORSTEL SET CB-65 A | ||||
| 033 | 194969-9 | 4.80 | 5.71 | |
| Schalter Sw-31 | ||||
| 034 | 651821-9 | 13.20 | 15.71 | |
| Motor Gehäuse Jn1600 * | ||||
| 037 | 157720-8 | 36.30 | 43.20 | |
| Kabeltülle 8,5-72 | ||||
| 038 | 682500-8 | 2.40 | 2.86 | |
| Netzkabel 2x1.00 2.2mtr | ||||
| 040 | 665383-1 | 10.80 | 12.85 | |
| Blattfeder * | ||||
| 041 | 232062-2 | 2.40 | 2.86 | |
| Stoppring E-3 | ||||
| 042 | 961017-7 | 1.00 | 1.19 | |
| Schalthandgriff Jn1600 * | ||||
| 043A | 341858-1 | 8.40 | 10.00 | |
| Druckfeder 3 Jn1600 * | ||||
| 043A1 | 231322-9 | 1.00 | 1.19 | |
| Sicherheitsfang Jn1600 * | ||||
| 043A2 | 341930-9 | 6.00 | 7.14 | |
| Schalt-Hebel komplett | ||||
| 043B | 133433-5 | 10.80 | 12.85 | |
| Schalt-Hebel komplett | ||||
| 043B1 | 133433-5 | 10.80 | 12.85 | |
| Sicherungsstift 4 | ||||
| 044 | 256626-8 | 2.40 | 2.86 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 045 | 411784-9 | |||
| Klemmbuchse für Statorv. 2mm | ||||
| 046 | 654502-4 | 1.00 | 1.19 | |
| Statorfeder Cb 9 | ||||
| 047 | 654018-9 | 1.20 | 1.43 | |
